หน้าจอคู่แสดงความละเอียด 20,000/2,000 จุด โหมดทดสอบความถึ่: 100Hz/120Hz/1k/10k/100kHz โหมดอัตโนมัติสำหรับการวัดค่า DUT ความเที่ยงตรงพื้นฐาน: 0.2% หน่วยการวัดค่า: L,C,R,D,Q,ESR,θ,DCR โหมดวัดค่าวงจรแบบอนุกรมและแบบขนาน โหมดการจัดลำดับสำหรับการควบคุมคุณภาพ
LCR-916 ฟังก์ชั่นการวัด
วัดแอลซีอาร์
LCR-916 จุดเด่น

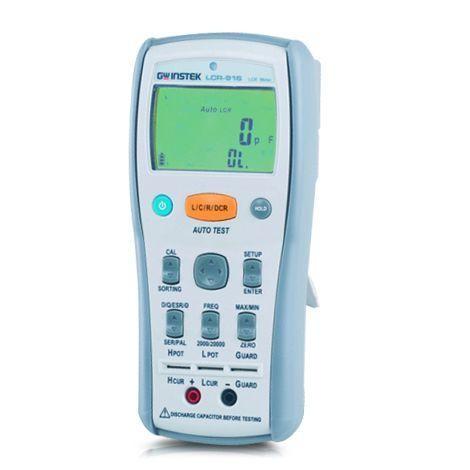

LCR-916 เครื่องวัดแอลซีอาร์อัจฉริยะ ขนาดพกพา แบบสองหน้าจอ มาพร้อมกับความสะดวกสบายและฟังก์ชั่นอย่างเต็มรูปแบบ
ที่สามารถทดสอบคลื่นความถี่ได้สูงสุดที่ 100 kHz/10kHz และยังให้ช่วงการวัดที่กว้างทำให้มีความยืดหยุ่นสูง
LCR-916 ใช้หน้าจอแบบคู่ที่ให้รายละเอียดที่ 20,000/ 2,000 จุด สำหรับหน้าจอหลักนั้นจะให้รายละเอียดสูงสุดที่ 20,000 จุด
ซึ่งรองรับหน่วยวัด ตัวเหนี่ยวนำ, ประจุไฟฟ้า, ความต้านทานได้ และสำหรับหน้าจอรองนั้นจะให้รายละเอียดสูงสุดที่ 2,000 จุด รองรับหน่วยวัด Q, D, ESR และ RP
LCR-916 ยังมาพร้อมกันฟังก์ชั่นที่หลากหลาย เข่น
ระบบการวัดค่า 2 ค่า
รองรับช่องการวัด 2 หรือ 5 ช่อง
มาพร้อมกับอุปกรณ์ที่จะช่วยให้คุณทดสอบตัวเลขที่ต่างค่ากันได้
พกพาสะดวก
เก็บการข้อมูลการวัดได้
โหมด Zero
ค่าสูงสุด - ต่ำสุด
การเชื่อมต่อ PC ผ่าน USB
LCR-916 ช่วงการวัด
TEST FREQUENCY
100Hz/120Hz/1k/10k/100kHz selectable
FULL SCALE
Main Display 20,000/2,000 counts selectable
Sub Display 2,000 counts
INDUCTANCE
Range 20uH ~ 20kH depends on the selected test frequency
Best Accuracy +(0.2% rdg + 2 digits)
Resolution 0.001uH ~ 0.001kH depends on selected range
CAPACITANCE
Range 20pF ~ 20mF depends on the selected test frequency
Best Accuracy +(0.2% rdg + 2 digits)
Resolution 0.001pF ~ 0.001mF depends on selected range
RESISTANCE
Range 20Ω ~ 200MΩ depends on the selected test frequency
Best Accuracy +(0.2% rdg + 2 digits)
Resolution 0.001Ω ~ 0.01MΩ depends on selected range
DC RESISTANCE
Range 200Ω ~ 200MΩ depends on the selected test frequency
Best Accuracy +(0.2% rdg + 2 digits)
Resolution 0.01Ω ~ 0.01MΩ depends on selected range
QUALITY FACTOR (Q)
Range 0.000 ~ 999
Accuracy 2 x (main parameter accuracy)
Resolution 0.001
DISSIPATION FACTOR (D)
Range 0.000 ~ 999
Accuracy 2 x (main parameter accuracy)
Resolution 0.001
DISSIPATION FACTOR (D)
Range 0.000 ~ 999
Accuracy 2 x (main parameter accuracy)
Resolution 0.001
PHASE ANGLE (θ)
Range -90° ~ 90°
Accuracy +(0.2% rdg+ 5 digits)
Resolution 0.1°LCR-916
Power Supply
AA Battery 1.5V x 4 or DC 5V(through AC adapter or USB cable)
LCR-916 ขนาดสินค้า
95(W) × 207(H) × 52(D) mm, Approx. 630g
LCR-916 อุปกรณ์ที่มาในชุด
Shorting Cube
2Wire Alligator Clip Set
Magnetic Hang Kit
Battery
User Manual
SMD Test Probe
AC Adapter
USB Cable
PC Software CD
LCR-916 อุปกรณ์เสริม
4Wire DIP test lead
LCR-916 ข้อมูลจำเพาะ
MEASUREMENT CIRCUIT
Parallel or Series selectable
AUTO LCR MODE
Automatically identifies and measures the DUT when the meter is switch on
SORTING MODE
+0.1%, +0.2%, +0.25%, +0.5%, +1.0%, +2.0%, +5.0%, +10.0%, +20.0%, +80%/-20% Selectable
OTHER FUNCTIONS
Auto range, Auto backlit, Max, Min, Data hold, Zero, Auto power off, 46 segments analogue bar
DISPLAY
LCD mono display
INTERFACE
USB
