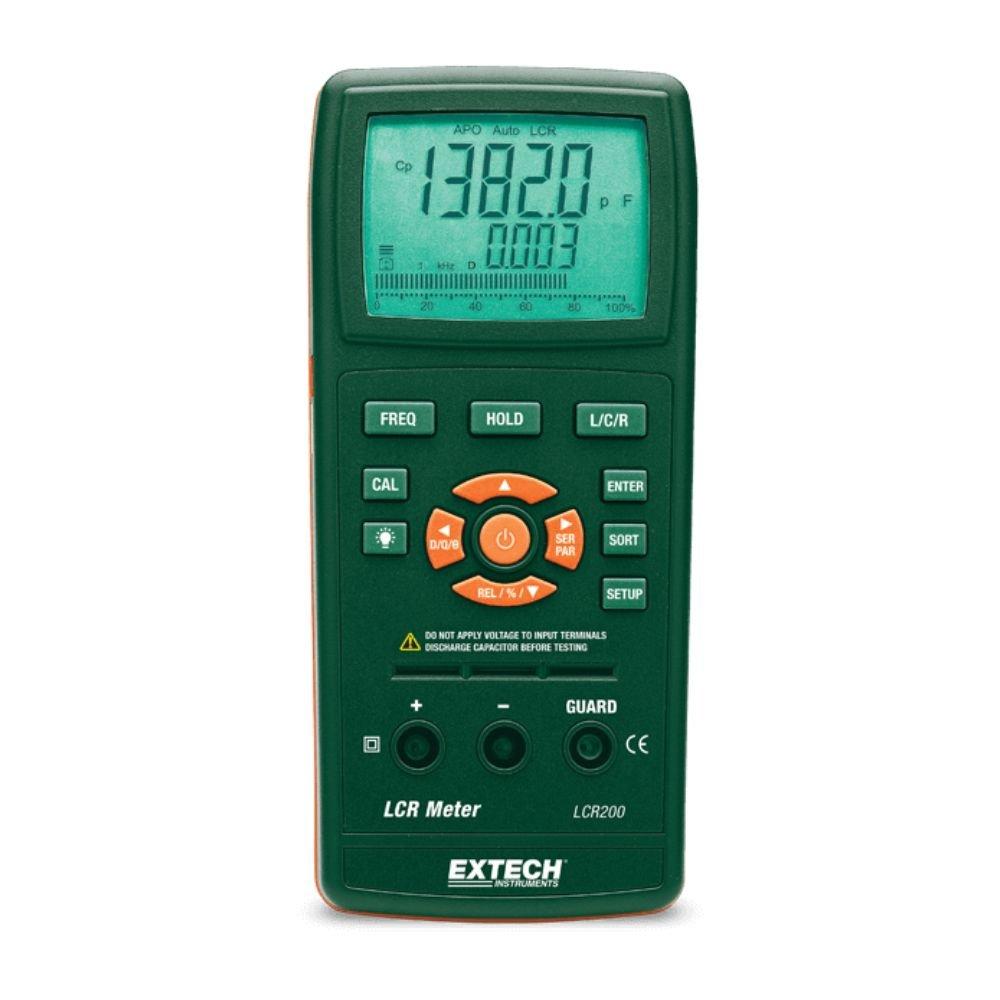

Extech EX-LCR200 เครื่องวัดแอลซีอาร์ (LCR Meter) สำหรับอุปกรณ์พาสซีฟ มาพร้อมคุณสมบัติหลากหลายที่ช่วยให้การวัดมีความแม่นยำ แสดงผลพร้อมกันได้สองค่า (20,000/2,000 count) บนหน้าจอความคมชัดสูงที่มีไฟแบ็คไลท์ สามารถตั้งค่าขีดจำกัดสูง/ต่ำ (Hi/Lo) ได้ทั้งแบบค่าตัวเลขตรงหรือแบบเปอร์เซ็นต์ ฟังก์ชัน Open และ Short Zero ช่วยลบค่าความต้านทานแฝงที่ไม่ต้องการจากการวัด
เครื่องวัดแอลซีอาร์
เครื่องวัด LCR สำหรับอุปกรณ์พาสซีฟ มาพร้อมคุณสมบัติหลากหลายที่ช่วยให้การวัดมีความแม่นยำ แสดงผลพร้อมกันได้สองค่า (20,000/2,000 count) บนหน้าจอความคมชัดสูงที่มีไฟแบ็คไลท์
จุดเด่น
เครื่องวัด LCR สำหรับอุปกรณ์พาสซีฟ (passive component) ให้การวัดค่าที่แม่นยำ
แสดงผลพร้อมกัน 2 ค่า (20,000/2,000 count) บนหน้าจอความคมชัดสูงพร้อมไฟแบ็คไลท์
ตั้งค่าขีดจำกัด สูง/ต่ำ (Hi/Lo) ได้ทั้งแบบตัวเลขตรงหรือเปอร์เซ็นต์
ฟังก์ชัน Open/Short Zero ช่วยลบค่าความต้านทานแฝงที่ไม่ต้องการ
ใช้งานได้ทั้งกับตัวทดสอบในตัวเครื่องหรือสายทดสอบภายนอก
มีฟังก์ชันปิดเครื่องอัตโนมัติ (Auto power) ที่สามารถปิดการใช้งานได้
มีสัญลักษณ์แจ้งเตือนแบตเตอรี่ต่ำและสัญลักษณ์ Overrange
ช่วงการวัด
Inductance | Ranges | Accuracy |
Inductance | 20µH, 200µH, 2000.0µH, 20.0000mH, 200.00mH 2000.0H, 20.000H, 200.00H, 2000.0H | ±(0.5%rdg + 5 digits) (DF<0.1) |
Capacitance | 20pF, 200pF, 2000pF, 20.000nF, 200.00nF, 2000.0nF | ±(0.5%rdg + 5 digits) (DF<0.1) |
Resistance | 20.00Ω, 200.00Ω, 2.0000kΩ, 20.000kΩ | ±(0.5%rdg + 5 digits) |
Power Supply
ใช้งานร่วมกับแบตเตอรี่ : 9V battery x 1
ขนาดเครื่อง
Dimensions : 193 x 88 x 41 mm
Weight : 420 g
ข้อมูลจำเพาะ
Inductance | Ranges | Accuracy |
Inductance | 20µH, 200µH, 2000.0µH, 20.0000mH, 200.00mH 2000.0H, 20.000H, 200.00H, 2000.0H | ±(0.5%rdg + 5 digits) (DF<0.1) |
Capacitance | 20pF, 200pF, 2000pF, 20.000nF, 200.00nF, 2000.0nF | ±(0.5%rdg + 5 digits) (DF<0.1) |
Resistance | 20.00Ω, 200.00Ω, 2.0000kΩ, 20.000kΩ | ±(0.5%rdg + 5 digits) |
DF (with C) | 0.000 to 1999 | |
Q | 0.000 to 1999 | |
Phase | ±90° | |
Test Frequency | 100Hz/120Hz/1kHz/10kHz/100kHz | |
Dimensions | 193 x 88 x 41 mm | |
Weight | 420 g | |
