NISHIZAWA

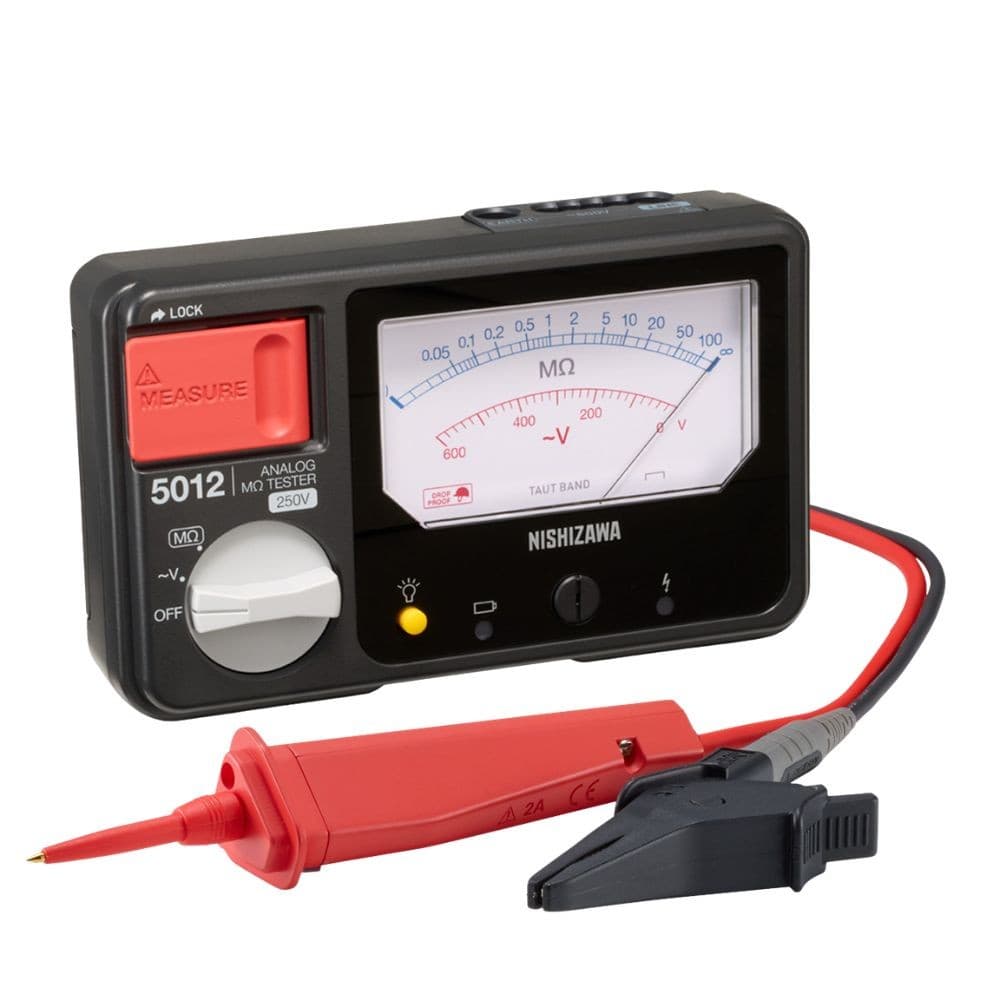

NISHIZAWA 5012-11 เครื่องทดสอบความต้านทานฉนวน (Analog Insulation Resistance Tester)
SKU
NISHIZAWA-5012-11
Model
NISHIZAWA-5012-11
เป็นเครื่องทดสอบความต้านทานฉนวนแบบอนาล็อก สำหรับตรวจสอบสภาพฉนวนของอุปกรณ์และระบบไฟฟ้า ตัวเครื่องเป็นหน้าปัดแบบเข็มที่ช่วยให้สามารถอ่านค่าได้อย่างรวดเร็วและเห็นการเปลี่ยนแปลงของค่าการวัดได้อย่างชัดเจน ยี่ห้อ NISHIZAWA
เอกสารที่เกี่ยวข้อง
คำถามที่พบบ่อย
มีข้อสงสัยเกี่ยวกับสินค้า/บทความ สอบถามชุมชนหรือผู้เชี่ยวชาญของเรา
เครื่องทดสอบความต้านทานฉนวน (Analog Insulation Resistance Tester)
เป็นเครื่องทดสอบความต้านทานฉนวนแบบอนาล็อก สำหรับตรวจสอบสภาพฉนวนของอุปกรณ์และระบบไฟฟ้า โดยใช้แรงดันทดสอบ DC 250 V และสามารถวัดค่าความต้านทานฉนวนได้สูงสุดถึง 100 MΩ เหมาะสำหรับงานตรวจสอบและบำรุงรักษาระบบไฟฟ้า เช่น สายไฟ มอเตอร์ และอุปกรณ์ไฟฟ้าต่าง ๆ

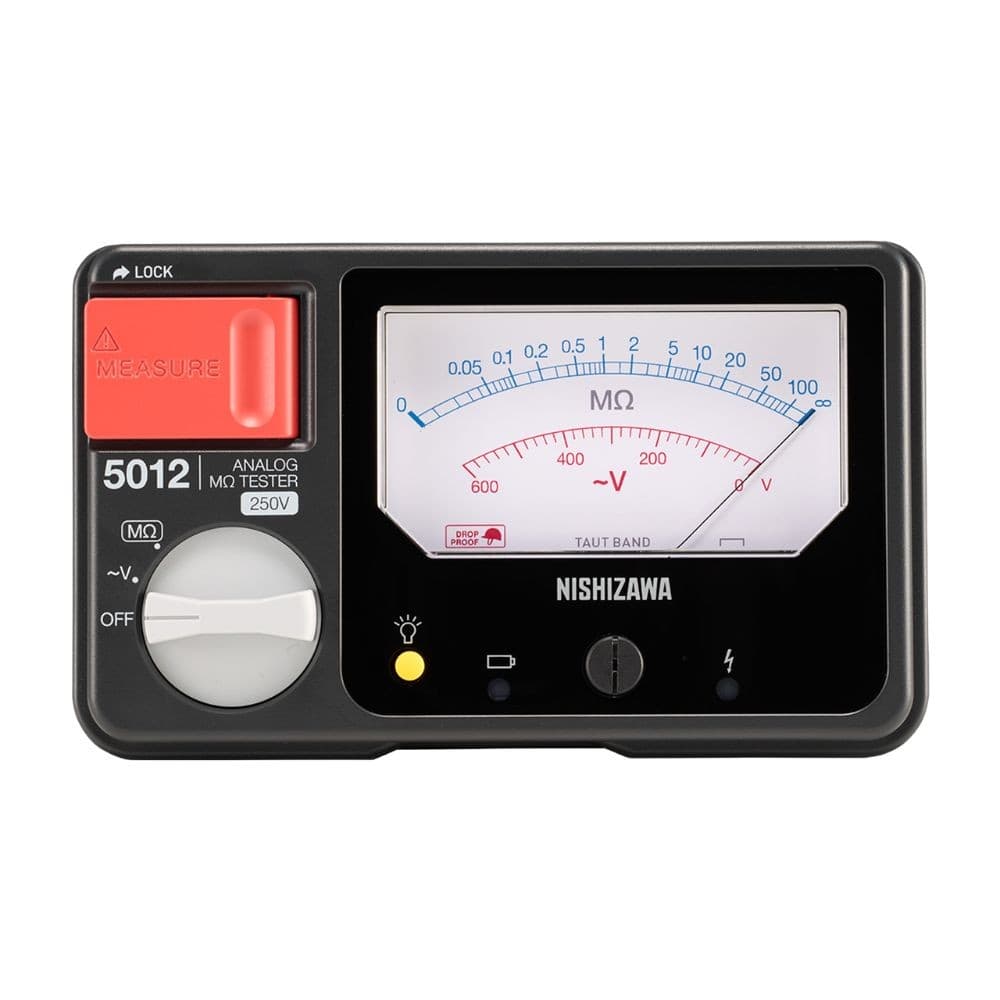

ตัวเครื่องเป็นหน้าปัดแบบเข็มที่ช่วยให้สามารถอ่านค่าได้อย่างรวดเร็วและเห็นการเปลี่ยนแปลงของค่าการวัดได้อย่างชัดเจน เพื่อเพิ่มความปลอดภัยในการใช้งานจึงมาพร้อมฟังก์ชัน Live Circuit Warning สำหรับแจ้งเตือนเมื่อพบวงจรที่มีกระแสไฟ และมี Discharge Function สำหรับช่วยคายประจุที่ตกค้างหลังการทดสอบฉนวน พร้อมไฟ LED Meter Illumination ช่วยให้มองเห็นหน้าปัดได้สะดวกแม้ในบริเวณที่มีแสงน้อย
มาพร้อมสายวัดแบบมีสวิตช์และไฟ LED Light ทำให้สะดวกกว่าเวลาทำงานหน้างาน โดยเฉพาะในพื้นที่แสงน้อย
คุณสมบัติเด่น
เครื่องทดสอบความต้านทานฉนวนแบบอนาล็อก อ่านค่าผ่านหน้าปัดเข็มได้ง่าย เหมาะสำหรับงานตรวจสอบระบบไฟฟ้าและงานบำรุงรักษา
เป็นแบบ Single Range มีช่วงแรงดันทดสอบเดียวที่ 250 V
มาพร้อมสายวัด 9038-11 แบบมีสวิตช์ที่มือจับ และมี LED Light ช่วยส่องสว่างขณะทำงาน
มีฟังก์ชัน Live Circuit Warning ช่วยแจ้งเตือนเมื่อพบวงจรที่ยังมีกระแสไฟอยู่ เพิ่มความปลอดภัยในการทำงาน
มีฟังก์ชัน Discharge ช่วยคายประจุที่ตกค้างหลังการทดสอบฉนวน
มีไฟ LED Meter Illumination ช่วยให้มองเห็นหน้าปัดได้ชัดเจนแม้ทำงานในบริเวณที่มีแสงน้อย
ตัวเครื่อง Drop-Proof ออกแบบให้ทนต่อการตกกระแทก เหมาะกับงานภาคสนาม
ผ่านมาตรฐาน JIS C1302: 2018 สำหรับเครื่องวัดความต้านทานฉนวน
ขนาดกะทัดรัด น้ำหนักเบา พกพาสะดวก
Functions
LED Meter Illumination
Drop-Proof Design
Battery Voltage Check
Live Circuit Warning
Discharge Function
Auto Power Save
Functions
LED Meter Illumination
Drop-Proof Design
Battery Voltage Check
Live Circuit Warning
Discharge Function
Auto Power Save
ช่วงการวัด
Rated Test Voltage | DC 250 V |
Maximum Effective Scale Reading | 100 MΩ |
Accuracy (First Effective Measurement Range) | ±5% of indicated value0.1 MΩ to 50 MΩ |
Minimum Measurable Resistance for Maintaining Rated Test Voltage | 0.25 MΩ |
Continuous Operating Time | 20 hours |
Power Supply
AA Alkaline Batteries (LR6) × 4
ขนาดเครื่อง
Dimensions: 152 x 92 x 40 mm
Weight: 420 g (including batteries, excluding test leads)
อุปกรณ์ที่มาในชุด
Switch Lead Set 9038-10 × 1
Carrying Case 9108 × 1
Instruction Manual × 1
AA Alkaline Batteries (LR6) × 4
อุปกรณ์เสริม
Test Lead 9037
Switch-equipped Lead 9038-10
Switch-equipped Lead Set 9038-11
Breaker Pin 9037-91
Breaker Pin 9038-92
Pointed Pin 9038-90
Alligator Clip FCA40
Magnetic Adapter 9004
Carrying Case 9108
Specification
Rated Test Voltage | DC 250 V |
Maximum Effective Scale Reading | 100 MΩ |
Accuracy (First Effective Measurement Range) | ±5% of indicated value0.1 MΩ to 50 MΩ |
Minimum Measurable Resistance for Maintaining Rated Test Voltage | 0.25 MΩ |
Continuous Operating Time | 20 hours |
Accessories | Switch Lead Set 9038-10 × 1, Carrying Case 9108 × 1, Instruction Manual × 1, AA Alkaline Batteries (LR6) × 4 |
Applicable Standard | JIS C1302:2018 |
Power Supply | AA Alkaline Batteries (LR6) × 4 |
Dimensions / Weight | 152 (W) × 92 (H) × 40 (D) mm, Approx. 420 g (including batteries, excluding test leads) |
Accuracy Guarantee Period | 1 year |
Overload Protection | AC 600 V (10 s for insulation resistance range) |
AC Voltage Measurement | 0 to 600 V (50/60 Hz), ±5% of maximum effective scale reading, Input resistance: 500 kΩ or more |
