IMADA FC-20 อุปกรณ์จับยึดสำหรับการทดสอบแรงด้วยเกจวัดแรง
FC-20
FC-20
IMADA FC-20 คืออุปกรณ์จับ (Grip/Fixture) ที่จำเป็นต้องใช้ร่วมกับ force gauge / test stand เพื่อทำการทดสอบแรงดึง-แรงต้านของตัวอย่างบางประเภท
คำถามที่พบบ่อย
มีข้อสงสัยเกี่ยวกับสินค้า/บทความ สอบถามชุมชนหรือผู้เชี่ยวชาญของเรา
IMADA FC-20 อุปกรณ์จับยึดสำหรับการทดสอบแรงด้วยเกจวัดแรง
อุปกรณ์ FC-20 ถูกออกแบบมาใช้สำหรับการทดสอบแรงดึงหรือการยึดจับตัวอย่าง thin film หรือวัสดุบาง ๆ โดยจับตัวอย่างระหว่างตัวจับซ้ายและขวา แล้ววัดแรงผ่าน force gauge เพื่อให้ได้ผลทดสอบได้เป็นระบบ

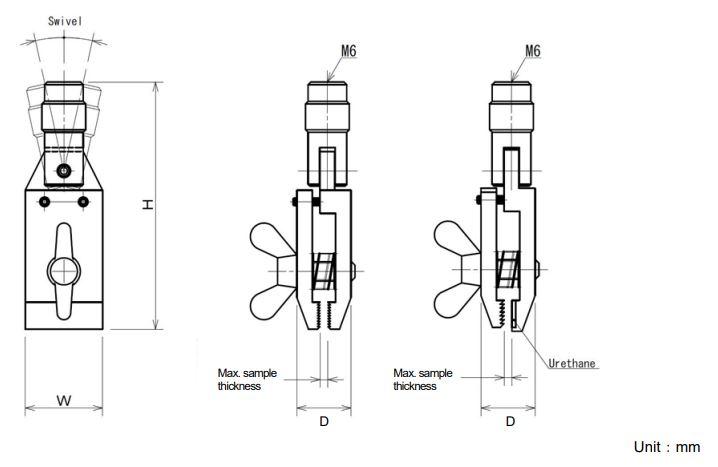

ขนาดสินค้า
Dimensions: W20 x H64 x D12 mm.
Max. sample thickness : 2 mm.
Specifications
Capacity | 500N |
|---|---|
Material | Steel |
Feature | Standard |
Jaw width | 20mm |
Weight *1 Weight of the attachment is also applied as a load on the force gauge. Please check the weight when selecting the capacity of a force gauge | Approx.73g |
Mounting Part Angle | Approx. 24° |
Mounting screw | M6 |
ตัวอย่างการใช้งาน (FC-20)

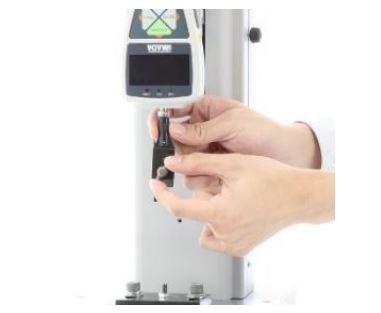

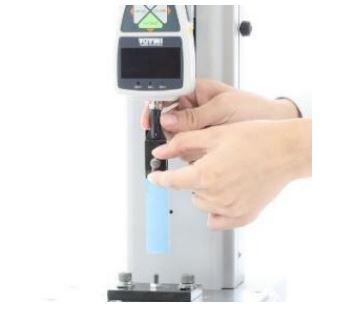

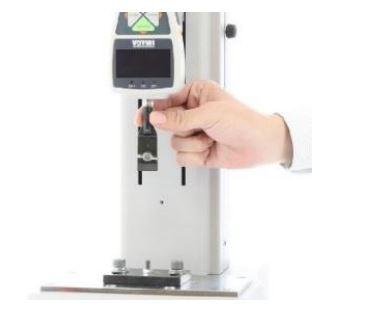

ยึดด้ามจับเข้ากับเพลาวัด | เปิดหัวจับด้วยสกรู | ขันสกรูให้แน่นเพื่อยึดชิ้นงานทอสอบ |
|---|---|---|
 |  |  |
