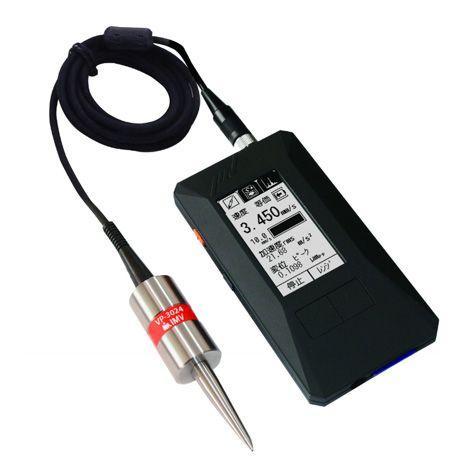

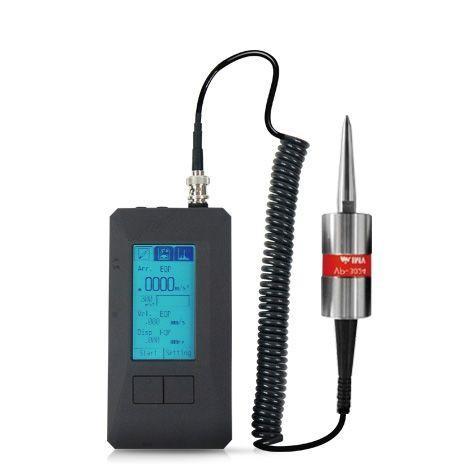

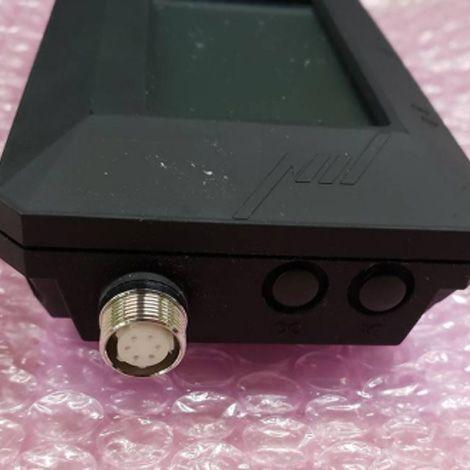

VM-3024H Vibrometer เครื่องวัดความสั่นสะเทือน รุ่น High-end (Electro-dynamic Type) สำหรับเช็คความสั่นสะเทือน เช็คสภาพการทำงานของมอเตอร์ ปั้ม โบว์เวอร์ การวัด Acceleration, Veolocity, Displacement เพียงกดปุ่มเดียวระบุพร้อมกัน การวัดค่า PEAK, RMS และ EQP การสลับโหมดบนหน้าจอง่าย ฟังก์ชั่นที่มีเฉพาะรุ่น High-end คือ FFT analysis และ SD card data saving หน้าจอ LCD แบบสัมผัส | ยี่ห้อ IMV, Japan
VM-3024H | ฟังก์ชั่นการวัด
วัดความสั่นสะเทือน
VM-3024H | จุดเด่น
▲ Maintenance of rotating machineries as Motors, Blowers etc

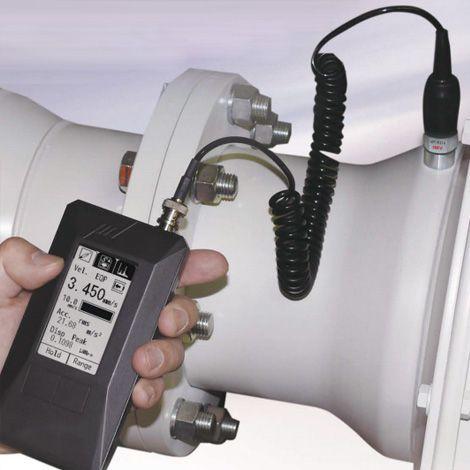

▲ Vibration condition check of pipe
▲ Measurements of small displacement of machine tools
เครื่องวัดที่สามารถวัดค่าได้พร้อมกัน (Acceleration, velocity and displacement.)
ด้วยรูปแบบของเครื่องวัดแรงสั่นสะเทือนที่มักจะมีหลากหลายฟังก์ชั่น ทำให้เครื่องวัดแรงสั่นสะเทือนมักจะต้องมีปุ่มเพื่อเปลี่ยนโหมดในทุกครั้งที่ทำการวัดค่าต่างๆ แต่ด้วยฟังก์ชั่น SmartVibro ที่จะทำให้คุณสามารถวัดค่าได้พร้อมกันไม่ว่าจะเป็น Acceleration, Veolocity, Displacement ซึ่งจะช่วยลดเวลาในการทำงานและความผิดพลาดที่จะเกิดขึ้น เพียงกดปุ่มเดียว
การวัด PEAK, RMS และ EQP
ง่ายต่อการสลับโหมดบนหน้าจอตามลักษณะการวัด ตัวอย่างเช่นคุณสามารถเลือก “peak” สำหรับ peak to peak value ของรูป waveform “rms” สำหรับการตรวจสอบสภาพของเครื่อง Rotation machine.
หน้าจอ LCD แบบ Touch Screen
หน้าจอ SmartVibro เป็นระบบสัมผัส มีฟังก์ชั่นมากมายที่พร้อมจะช่วยเหลือคุณ รวมไปถึง Backlight เพื่อใช้งานในที่มืด, การควบคุมความคมชัด และฟังก์ชั่นการซูม
ฟังก์ชั่น FFT analysis (Only High-end Model)
ฟังก์ชั่นที่ใช้สำหรับการวิเคาระห์ตรวจสอบหาสาเหตุของการสั่นสะเทือนเพิ่มเติม โดยทำการวิเคราะห์จากค่าความถี่ คือการแยกส่วนประกอบของค่าความถี่จากรูปคลื่นที่เกิดจากการสั่นสะเทือน โดยการเปรียบเทียบการแจกแจงความถี่ จึงทำให้สามารถทำการตรวจสอบสาเหตุที่เป็นไปได้

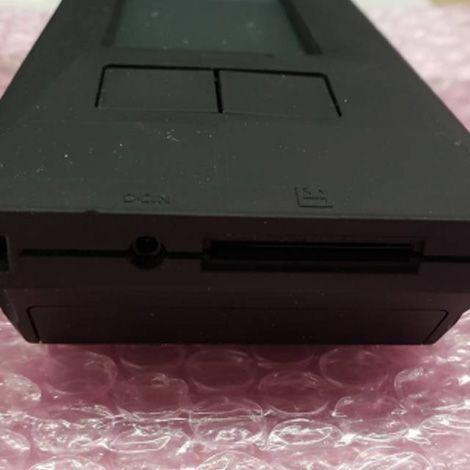

รองรับ SD card data saving (Only High-end Model)
รองรับ SD Card โดยข้อมูลรูป Waveform data จะถูกบันทึกไว้ใน SD card ในรูปแบบ CSV. format
VM-3024H | ช่วงการวัด
Electro-dynamic Type
High-end
10Hz to 1kHz
(Acceleration, velocity
and displacement)
Full scale
Acceleration: 6 Range, Automatic Switching
Velocity: 6 Range, Automatic Switching
Displacement: 6 Range, Automatic Switching
Maximum mesurable range
Acceleration: 100m/s2 (RMS,EQP,PEAK)
Velocity: 200mm/s (RMS, EQP, PEAK)
Displacement: 1000μmp-p (EQP,PEAK)
Accuracy
Sensitivity error ±5% (for full scale value at 80Hz)
Range changeover error ±2% (80Hz standard)
Linearity ±0.5% (for full scale value at 80Hz)
VM-3024H | Power Supply
AA×2pcs. (continuous approx. 20hours)
VM-3024H | ขนาดสินค้า
Size / Mass of body unit
74(W) x 32.5(D) x 148(H)mm
approx.230g (including battery)
Size/Mass of pickup
Electrodynamic velocity pickup
ø25.8 x 50(L)mm | 140g (pickup)
ø8 x 50(L)mm | 20g (probe)

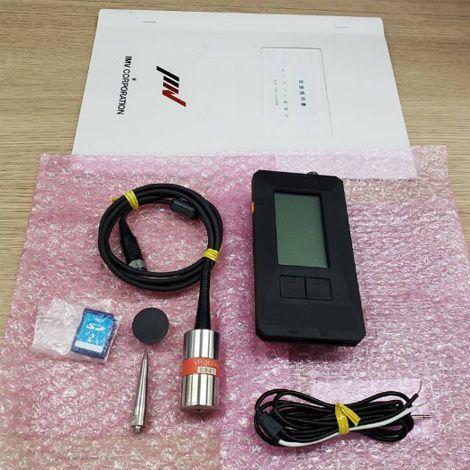

VM-3024H | อุปกรณ์ที่มาในชุด
- VM-3024S/H : SmartVibro x 1
- VP-3024V : Pickup Piezoelectric Type x 1
- Probe Handheld probe. φ8mm x 50mm x 1
- Output Cable 1.5m cable with a plug at one end. For output to a stroboscope or recorder, etc. x 1
- AA Alkaline batteries x 2
- Instruction Manual With inspection report x 1
- SD Card x 1
VM-3024H | อุปกรณ์เสริม
- Long Pickup Cable : To keep a distance from the subject of measurement.
CE-3004-3 (3m)
CE-3004-6 (6m)
CE-3004-10(10m) - MH-201R : Magnet To fix the pickup on the subject of measurement.
- PC-3024 : Cover Silicone jacket
- PS-3024-S : AC Adapter AC100-240V
- C-3024 : Carrying Case To store the SmartVibro and pickup.
VM-3024H | ข้อมูลจำเพาะ
Sampling frequency 20.48kHz
Indication
PEAK: acceleration, velocity, displacement
EQP: acceleration, velocity, displacement
RMS: acceleration, velocity
Frequency response
±5% (20Hz to 500Hz)
+5% | -15% (10Hz to 20Hz, 500Hz to 1kHz)
Output
AC OUT: 0 to ±1V (Load 10kΩ or higher)
DC OUT: 0 to +1V (Load 10kΩ or higher)
FFT analysis △f:10Hz | 5Hz | 2.5Hz
Memory
SD Card
waveform data acquisition
saving time : 1Sec./2 Sec./
5 Sec./10 Sec.
sampling frequency :
10.24kHz
