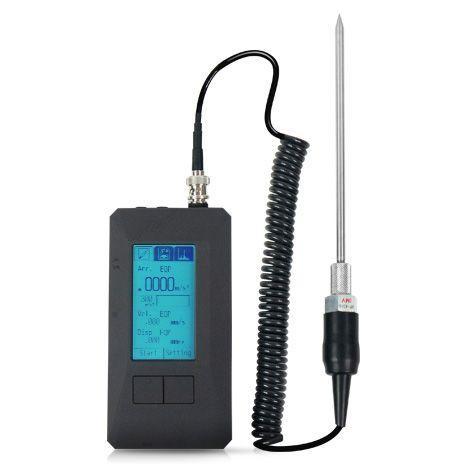

IMV VM-4424H เครื่องวัดความสั่นสะเทือน (High-End) | Piezoelectric Type

VM-4424H | ฟังก์ชั่นการวัด

เครื่องวัดความสั่นสะเทือน Vibration measuring systems (High-end) | Piezoelectric Type

VM-4424H | จุดเด่น

เครื่องวัดที่สามารถวัดค่าได้พร้อมกัน (Acceleration, velocity and displacement.)

ด้วยรูปแบบของเครื่องวัดแรงสั่นสะเทือนที่มักจะมีหลากหลายฟังก์ชั่น ทำให้เครื่องวัดแรงสั่นสะเทือนมักจะต้องมีปุ่มเพื่อเปลี่ยนโหมดในทุกครั้งที่ทำการวัดค่าต่างๆ แต่ด้วยฟังก์ชั่น SmartVibro ที่จะทำให้คุณสามารถวัดค่าได้พร้อมกันไม่ว่าจะเป็น Acceleration, Veolocity, Displacement ซึ่งจะช่วยลดเวลาในการทำงานและความผิดพลาดที่จะเกิดขึ้น เพียงกดปุ่มเดียว

การวัด PEAK, RMS และ EQP

ง่ายต่อการสลับโหมดบนหน้าจอตามลักษณะการวัด ตัวอย่างเช่นคุณสามารถเลือก “peak” สำหรับ peak to peak value ของรูป waveform “rms” สำหรับการตรวจสอบสภาพของเครื่อง Rotation machine.

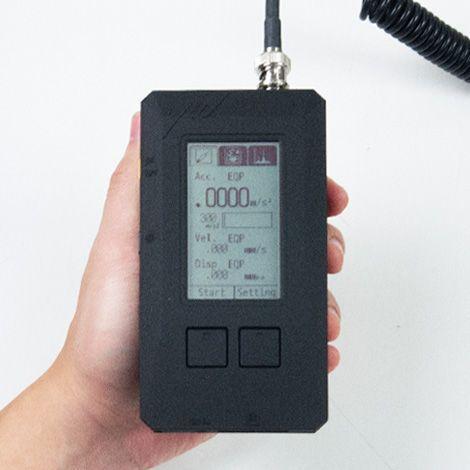

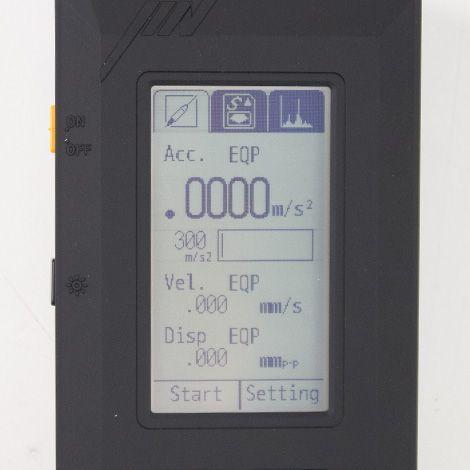

หน้าจอ LCD แบบ Touch Screen

หน้าจอ SmartVibro เป็นระบบสัมผัส มีฟังก์ชั่นมากมายที่พร้อมจะช่วยเหลือคุณ รวมไปถึง Backlight เพื่อใช้งานในที่มืด, การควบคุมความคมชัด และฟังก์ชั่นการซูม

ฟังก์ชั่น FFT analysis (Only High-end Model)

ฟังก์ชั่นที่ใช้สำหรับการวิเคาระห์ตรวจสอบหาสาเหตุของการสั่นสะเทือนเพิ่มเติม โดยทำการวิเคราะห์จากค่าความถี่ คือการแยกส่วนประกอบของค่าความถี่จากรูปคลื่นที่เกิดจากการสั่นสะเทือน โดยการเปรียบเทียบการแจกแจงความถี่ จึงทำให้สามารถทำการตรวจสอบสาเหตุที่เป็นไปได้

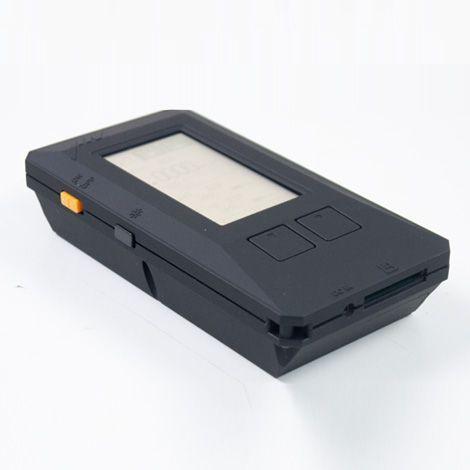

รองรับ SD card data saving (Only High-end Model)

รองรับ SD Card โดยข้อมูลรูป Waveform data จะถูกบันทึกไว้ใน SD card ในรูปแบบ CSV. format

VM-4424H | ช่วงการวัด

Frequency range

5Hz to 10kHz (Acceleration)
10Hz to 1kHz (Velocity)*
10Hz to 150Hz (Displacement)*
1kHz to 10kHz (Bearing)
3Hz to 1kHz (H-function)

* Maximum frequency of velocity and displacement is restricted by acceleration limit 450m/s2.

Maximum mesurable range

Acceleration, H function:  300m/s2 (RMS,EQP,PEAK)

Velocity:  1000mm/s (RMS, EQP, PEAK)

Displacement:  10mmp-p (EQP, PEAK)

Accuracy

Sensitivity error  ±5% (for full scale value at 1kHz)

Range changeover error  ±2% (1kHz standard)

Linearity  ±1% (for full scale value at 1kHz)

VM-4424H | Power Supply

AA×2pcs. (continuous approx. 20hours)

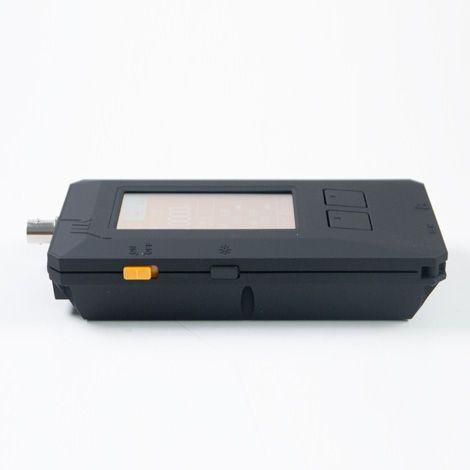

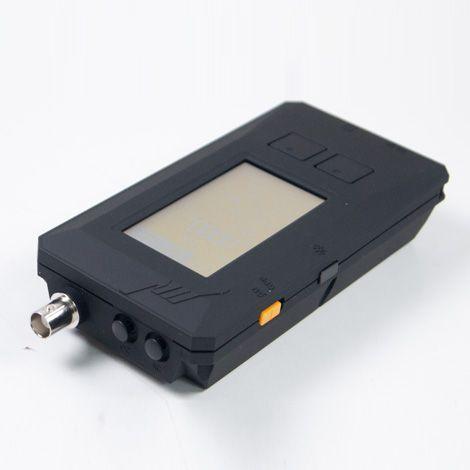

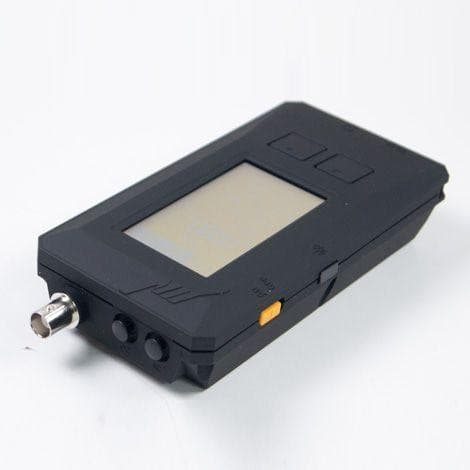

VM-4424H | ขนาดสินค้า

74(W) x 32.5(D) x 148(H)mm
approx.230g (including battery)

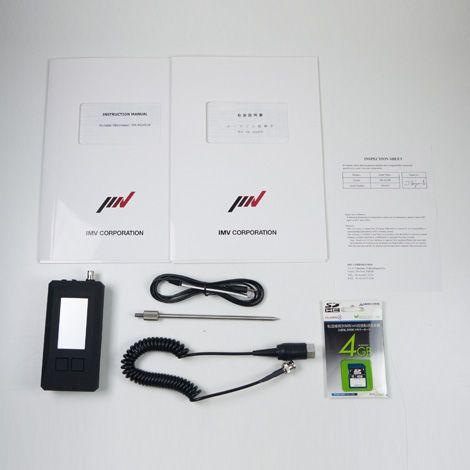

VM-4424H | อุปกรณ์ที่มาในชุด

VM-4424H : SmartVibro x 1

VP-4416 : Pickup Piezoelectric Type x 1

Probe Handheld probe (with a nut). Φ6mm x 195mm x 1

Output Cable 1.5m cable with a plug at one end. For output to a stroboscope or recorder, etc. x 1

AA Alkaline batteries x 2

Instruction Manual With inspection report x 1

SD Card x 1

VM-4424H | อุปกรณ์เสริม

LC4(4m) : Long Pickup Cable To keep a distance from the subject of measurement.

MH-201R : Magnet To fix the pickup on the subject of measurement.

PC-3024 : Cover Silicone jacket

PS-3024-S : AC Adapter AC100-240V

C-3024 : Carrying Case To store the SmartVibro and pickup.

VM-4424H | ข้อมูลจำเพาะ

SmartVibro Function Table

Sensor principle  Piezoelectric Type

Model  High-end

Usablility  Simultaneous Measurement / Waveform Data / FFT analysis is necessary

Object  Motor, blower, Pump

Specifications

Full scale

Acceleration, Velocity, Displacement:  6 range, automatic switching

Bearing:  6 range, automatic switching

H function:  6 range, automatic switching

Sampling frequency  51.2kHz

Indication

PEAK:  acceleration, velocity, displacement

EQP:  acceleration, velocity, displacement

RMS:  acceleration, velocity

Frequency response

±5% (10Hz to 5kHz)

+30% | -50% (5Hz to 10Hz, 5kHz to 10kHz)

Output

AC OUT:  0 to ±1V (Load 10kΩ or higher)

DC OUT:  0 to +1V (Load 10kΩ or higher)

Language  Japanese, English, Chinese (Switching)

Size/Mass of  pickup

Piezoelectric accelerometer
ø19 x 42(L)mm | 40g (pickup)
ø6 x 195(L)mm | 70g (probe)
*including screw part

FFT analysis  △f:25Hz | 12.5Hz | 6.25Hz

Memory  SD card waveform data acquision
saving time: 0.1Sec./ 0.2 Sec./0.5 Sec./ 1 Sec. sampling

Application

                                                                                                                                                                                   ▲ Maintenance of rotating machineries as Motors, Blowers etc.

                                                                                                                                                                                                           ▲ Vibration condition check of pipe

                                                                                                                                                                                          ▲ Measurements of small displacement of machine tools
