Unitta U-550 เครื่องวัดความตึงสายพาน Sonic Belt Tension Meter

หลักการวัดความตึงของเครื่องวัดรุ่นใหม่

เทคโนโลยีการวัดความตึงของสายพานได้รับการพัฒนาให้สามารถตรวจจับแรงสั่นเล็กๆ ที่เกิดขึ้นทันทีเมื่อเกิดแรงกระแทก ด้วยการประยุกต์ใช้เซ็นเซอร์ความละเอียดสูงร่วมกับระบบไมโครคอมพิวเตอร์ ทั้งหมดนี้ทำให้กระบวนการวัดมีความแม่นยำและมีประสิทธิภาพสูงขึ้น

กระบวนการทำงาน

• เมื่อสายพานถูกกระแทก เซ็นเซอร์จะเริ่มตรวจจับคลื่นการสั่นของสายพาน

• ข้อมูลสัญญาณสั่นสะเทือนถูกส่งเข้าสู่ไมโครคอมพิวเตอร์เพื่อประมวลผล

• ระบบจะคำนวณและแยกแยะความถี่ของการสั่นออกมาอย่างแม่นยำ

• ความถี่ที่ได้จะถูกนำไปวิเคราะห์เพื่อตรวจสอบลักษณะหรือความสม่ำเสมอของการสั่น

• ค่าความถี่นี้ใช้เป็นตัวแปรในการคำนวณหาความตึงที่แท้จริงของสายพาน

หลักการฟิสิกส์ที่ใช้

อุปกรณ์รุ่นนี้ใช้หลักการของ "the transverse vibration of the thread" หรือการสั่นในแนวขวางของเส้นด้าย ซึ่งเมื่อสายพานถูกกระทบ พลังงานจะถูกส่งผ่านและเกิดการสั่นในแนวขวาง ความถี่ของการสั่นจะสัมพันธ์กับระดับความตึงของสายพานโดยตรง

"การวัดความถี่การสั่นถือเป็นกุญแจสำคัญในการประเมินความตึงที่แท้จริงของสายพานอย่างแม่นยำ"

จุดเด่นของเทคโนโลยีนี้

• วัดผลได้รวดเร็วและแม่นยำ

• ลดความคลาดเคลื่อนที่เกิดจากการประเมินด้วยสายตาหรือสัมผัส

• รองรับการวัดในสายพานหลากหลายประเภท

Calculation สูตรการคำนวน

สูตรการคำนวนความตึง

ฟังก์ชั่นการวัด

สำหรับวัดความตึงของสายพาน Sonic Belt Tension Meter

รองรับ Frequency 10 to 5,000 Hz

จุดเด่นของอุปกรณ์วัดแรงดึงสายพาน

• รองรับความถี่ 10 ถึง 5,000 Hz: ครอบคลุมการใช้งานหลากหลายประเภทของสายพาน

• วัดค่ารวดเร็ว: ใช้เวลาวัดเพียง 0.2 วินาที

• มี 3 โหมดการวัด: สามารถเลือกโหมด High, Standard หรือ Low ตามลักษณะงาน

• ได้รับมาตรฐาน CE, RoHS: มั่นใจในความปลอดภัยและเป็นมิตรกับสิ่งแวดล้อม

วิธีการวัดและการตั้งค่า

1. ต่อไมโครโฟน (เซนเซอร์) เข้ากับด้านบนของตัวเครื่อง

2. กดปุ่มเปิดเครื่องเพื่อเริ่มใช้งาน

3. ระบุเลขที่สายพานที่ต้องการวัด

4. กรอกข้อมูล unit mass (ใส่ค่าด้วยตัวเอง หรือเลือกจากค่ามาตรฐานที่ตั้งไว้ในเครื่อง)

5. กรอกข้อมูล ขนาดความกว้างของสายพาน

6. ใส่ค่า Span range ตามตำแหน่งสายพานที่ต้องการวัด

7. กดปุ่ม Measure เพื่อเริ่มการวัด

8. ดึงสายพาน แล้วอ่านค่าที่ได้จากหน้าจอแสดงผล

การตั้งค่าและวัดค่าตามขั้นตอนข้างต้น ช่วยให้ได้ค่าที่แม่นยำและรวดเร็ว เหมาะกับงานบำรุงรักษาที่ต้องการความคล่องตัว

Power Supply

• Alkaline battery AAA x 2

Product Dimensions

• 59 x 26 x 160 mm

• Weight: 120 g

Included Items

• Main unit

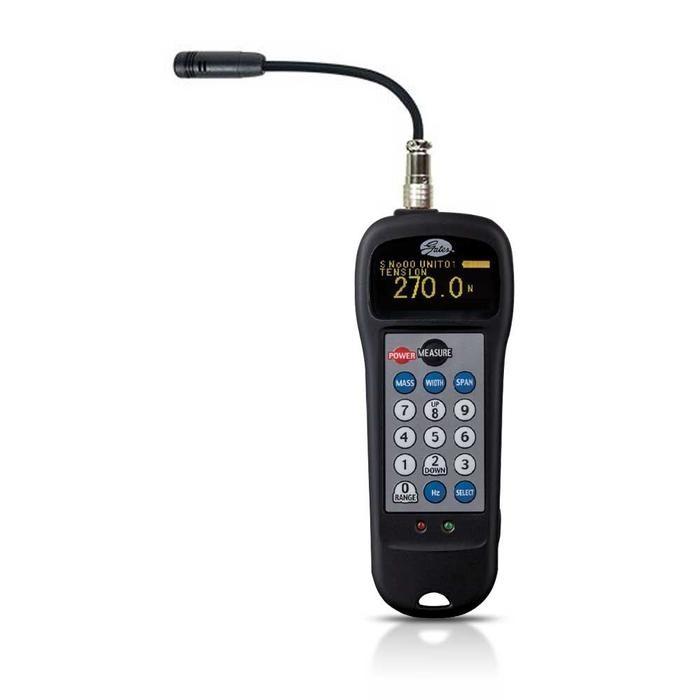

• Flexible arm microphone (TM-AMM)

  • Diameter: 12.5 mm

  • Length: 170 mm

• Carrying case

• Alkaline batteries (AAA x 2)

Optional Accessories

• TM-YOKO Flat flexible sensor (RoHS compliant)

  • Outer diameter: Thickness 10 mm, Width 20 mm, Length 170 mm

  • Frequency band: 10Hz – 5000Hz

• TM-LONG1 Long arm sensor (Non RoHS)

  • Outer diameter: 12.5 mm

  • Length: 350 mm

  • Frequency band: 10Hz – 5000Hz

• TM-COM Cord type sensor (RoHS compliant)

  • Outer diameter: 12.5 mm

  • Length: 1 m

  • Frequency band: 10Hz – 5000Hz

• TM-DGS Inductive/Electromagnetic sensor (RoHS compliant)

  • Length: 1 m

  • Frequency band: 10Hz – 5000Hz

Specifications

Upgrade Highlights

This model is upgraded from its previous version (U-508), with improved features and performance. Available since July 2021.

• Enhanced specifications and reliability

• Faster measurement times

• More memory and flexible configuration options

• Improved sensor compatibility

เพิ่มช่วงการวัดค่า Improved measurement sensitivity (รุ่นเดิม U-508 ได้เฉพาะ HIGH, STANDARD)

ที่ Span 720mm รุ่นใหม่ U-550 สามารถวัดค่าได้ (รุ่นเก่าไม่สามารถวัดค่าได้)

Fase Response วัดค่าได้อย่างรวดเร็วเพียง 0.2 วินาที (รุ่นเดิม U-508 1.2 วินาที)

หน้าจอแสดงผลแบบใหม่ Organic EL screem อ่านค่าได้ง่ายทั้งจากด้านข้างซ้าย ขวา มุมด้านล่างขึ้นบน (รุ่นเดิม U-508 หน้าจอดิจิตอล มองเห็นเฉพาะด้านหน้า)

คู่มือการใช้งาน U-550 Manual
