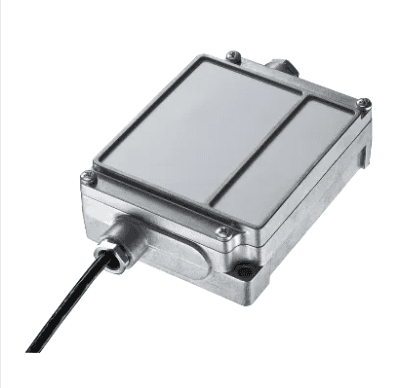

Optris Industrial Process Interface (PIF) สำหรับกล้อง Xi-Series (Xi 80/ 410/ xM)

Optris Industrial Process Interface (PIF) เป็นอุปกรณ์เสริมที่ออกแบบมาสำหรับกล้องถ่ายภาพความร้อน Optris Xi Series รุ่น Ethernet โดยเฉพาะ เพื่อเพิ่มความสามารถในการเชื่อมต่อกับระบบควบคุมอุตสาหกรรม เช่น PLC, SCADA และระบบ Automation ทำให้สามารถนำข้อมูลอุณหภูมิจากกล้องไปใช้ควบคุมกระบวนการผลิตได้แบบ Real-time พร้อมรองรับการสั่งงานและแจ้งเตือนผ่านสัญญาณ I/O ได้โดยตรง

ตัวอุปกรณ์มีระบบแยกวงจรไฟฟ้า (Galvanic Isolation) ระดับ 500 VAC ระหว่างกล้องและระบบควบคุม ช่วยเพิ่มความปลอดภัย ลดสัญญาณรบกวน และเพิ่มความน่าเชื่อถือในการใช้งานภายในโรงงานอุตสาหกรรมที่มีสภาพแวดล้อมซับซ้อน

Industrial Process Interface รองรับ Analog Output, Alarm Output, Analog Input และ Digital Input เพื่อให้สามารถส่งค่าการวัดอุณหภูมิ สถานะการทำงาน หรือสัญญาณแจ้งเตือนไปยังอุปกรณ์ควบคุมต่าง ๆ ได้อย่างยืดหยุ่น นอกจากนี้ยังรองรับการสื่อสารผ่าน RS485 สำหรับการเชื่อมต่อระยะไกลในระบบอุตสาหกรรม

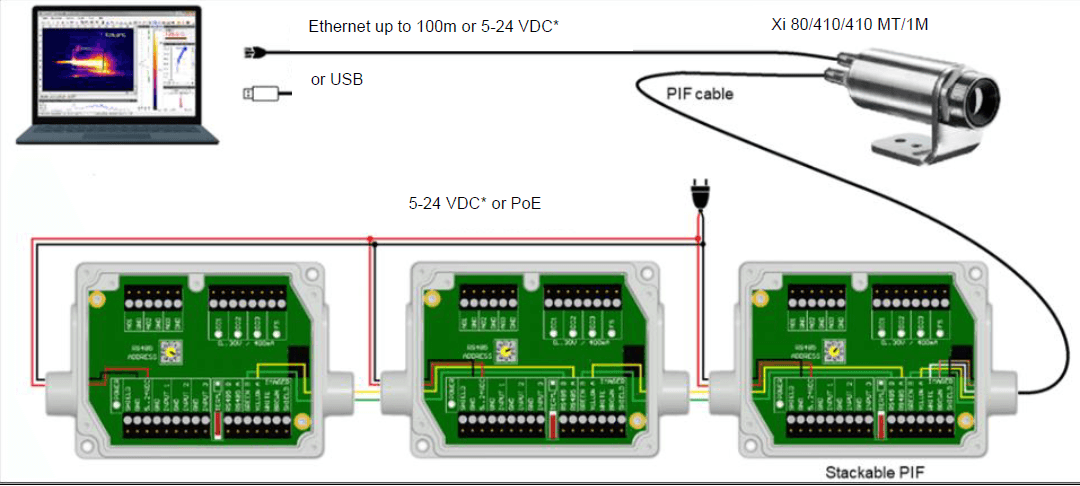

อีกหนึ่งจุดเด่นคือสามารถ Cascade โมดูลได้สูงสุด 3 ชุด เพื่อเพิ่มจำนวน Output ได้สูงสุดถึง 9 ช่อง เหมาะสำหรับระบบที่ต้องควบคุมหลายจุดหรือหลายโซนภายในสายการผลิต โดยยังคงบริหารจัดการผ่านระบบเดียวกันได้อย่างสะดวก

โมดูลสามารถตั้งค่าผ่านซอฟต์แวร์ PIX Connect เพื่อกำหนดเงื่อนไขการทำงาน เช่น การส่ง Alarm เมื่ออุณหภูมิเกินค่าที่กำหนด การ Trigger การบันทึกภาพ การจับภาพตามเหตุการณ์ (Event Trigger) การรีเซ็ต Peak/Valley Hold และการควบคุมผ่าน Digital Input ได้อย่างครบถ้วน

นอกจากนี้ยังมีระบบ Fail-safe Monitoring ที่สามารถตรวจสอบความผิดปกติ เช่น การขาดการเชื่อมต่อของสายสัญญาณ หรือการหยุดทำงานของซอฟต์แวร์ พร้อมส่งสัญญาณแจ้งเตือนไปยังระบบควบคุมทันที ช่วยเพิ่มความมั่นใจสำหรับงานตรวจวัดอุณหภูมิที่ต้องทำงานต่อเนื่องตลอด 24 ชั่วโมง

เหมาะสำหรับการใช้งาน

• เชื่อมต่อกล้อง Optris Xi Series กับ PLC

• ระบบ SCADA และ Factory Automation

• Process Monitoring

• Condition Monitoring

• ระบบ Alarm และ Interlock

• Predictive Maintenance

• สายการผลิตอัตโนมัติ

• OEM Machine Integration

General

• รองรับการใช้งานกับกล้อง Optris Xi Series แบบ Ethernet

• มาตรฐานป้องกันฝุ่นและน้ำ IP65 (NEMA 4)

• อุณหภูมิการใช้งาน -30°C ถึง +85°C

• อุณหภูมิการจัดเก็บ -30°C ถึง +85°C

• ความชื้นสัมพัทธ์ 10–95% RH (ไม่เกิดการควบแน่น)

• ขนาด 122 × 70 × 27 mm

• น้ำหนัก 610 g (พร้อมสายเคเบิล 5 เมตร)

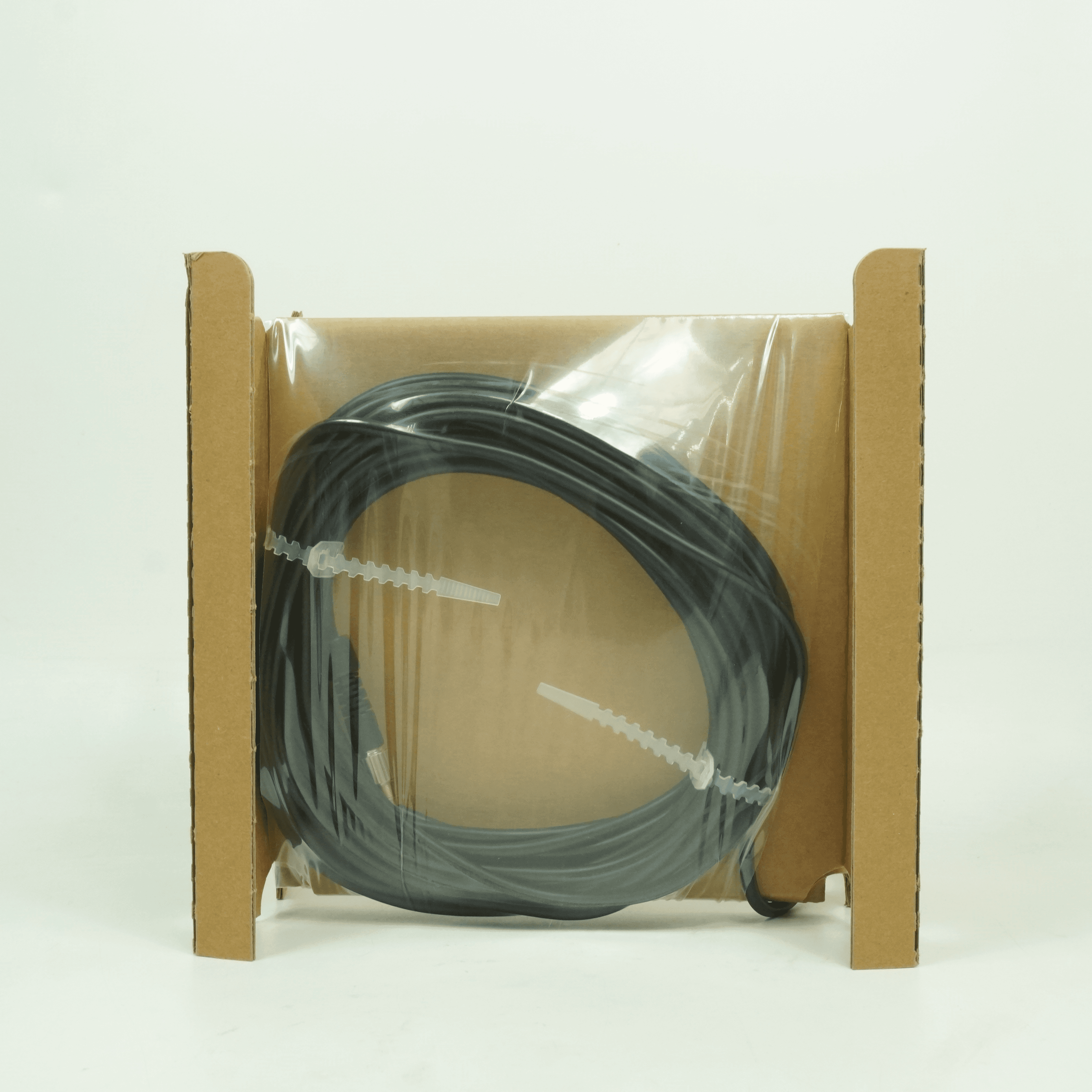

• ความยาวสายมาตรฐาน 5 m

• ตัวเลือกความยาวสาย 10 m และ 20 m

• รองรับสายทนอุณหภูมิสูงสำหรับงานอุตสาหกรรม

Electrical Specification

• แรงดันไฟเลี้ยง 5–24 VDC

• ระบบแยกวงจรไฟฟ้า (Galvanic Isolation) 500 VAC RMS

• ไฟแสดงสถานะ

  • 2 × LED สีเขียว (Power / Fail-safe)

  • 3 × LED สีแดง (Alarm Relay)

• รองรับการ Cascade สูงสุด 3 PIF เพื่อเพิ่ม Output ได้สูงสุด 9 ช่อง

Input / Output

• Analog Outputs: 3 ช่อง

  • 0–20 mA หรือ 4–20 mA

• Alarm Relay Outputs: 3 ช่อง

  • 0–30 V / 400 mA

• Analog Inputs: 2 ช่อง

  • 0–10 V

• Digital Input: 1 ช่อง

  • 24 V

• รองรับ RS485 Communication

• รองรับการเชื่อมต่อ PLC และระบบ Automation

Programmable Functions

Analog Input

• Emissivity Setting

• Ambient Temperature Compensation

• Reference Temperature

• User-defined Value

• Flag Control

• Trigger Snapshot

• Trigger Recording

• Trigger Line Scanner

• Event Grabber

• Reset Peak / Valley Hold

Digital Input

• Flag Control

• Trigger Snapshot

• Trigger Recording

• Trigger Line Scanner

• Event Grabber

• Reset Peak / Valley Hold

Analog Output

• Main Measurement Area

• Measurement Area

• Internal Temperature

• Center Pixel Temperature

• Alarm Status

• Flag Status

• Frame Sync

• Fail-safe Status

• External Communication Status

Features

• รองรับ Fail-safe Monitoring สำหรับตรวจสอบการทำงานของระบบ

• ตรวจจับการขาดการเชื่อมต่อของสายสัญญาณและการหยุดทำงานของซอฟต์แวร์

• ทำงานร่วมกับ Optris PIX Connect Software

• เหมาะสำหรับระบบ Process Monitoring, PLC, SCADA และ Industrial Automation

• สามารถขยายจำนวน Output ด้วยการ Cascade หลายโมดูลได้
