Optris Xi 400 Compact Industrial USB Infrared Microscope Camera

Name: Optris Xi 400 Compact Industrial USB Infrared Microscope Camera
Brand: OPTRIS
SKU: optxi-40lt-f20cfk-t090
Availability: InStoreOnly

SKU

OPTXI-40LT-F20CFK-T090

Model

OPTXI-40LT-F20CFK-T090

Optris Xi 400 กล้อง USB Infrared Microscope Camera รองรับการวัดอุณหภูมิสูงสุดถึง 1500 °C (ขึ้นอยู่กับช่วงการวัด) ความละเอียด 382 × 288 พิกเซล

ลงทะเบียนขอราคาสินค้า

สเปค

ระยะเวลาจัดส่ง	จัดส่งภายใน 60 วัน

คำถามที่พบบ่อย

มีข้อสงสัยเกี่ยวกับสินค้า/บทความ สอบถามชุมชนหรือผู้เชี่ยวชาญของเรา

Optris Xi 400 Compact Industrial USB Infrared Microscope Camera

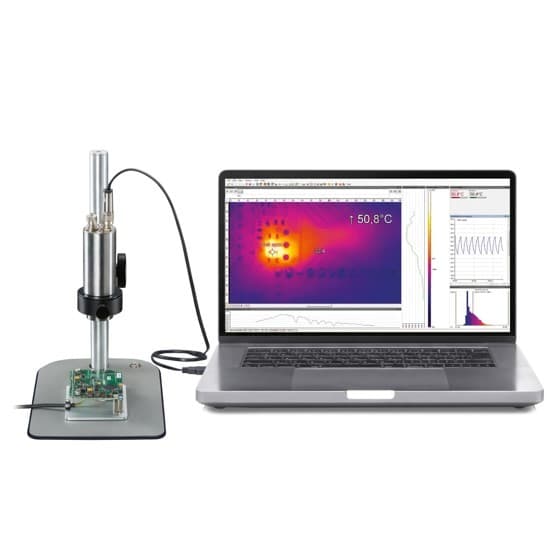

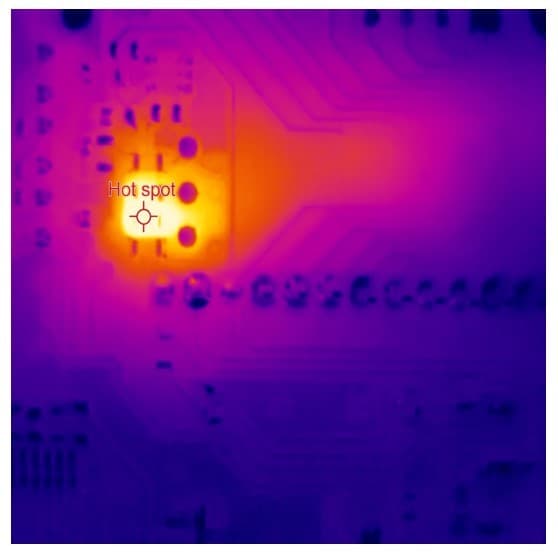

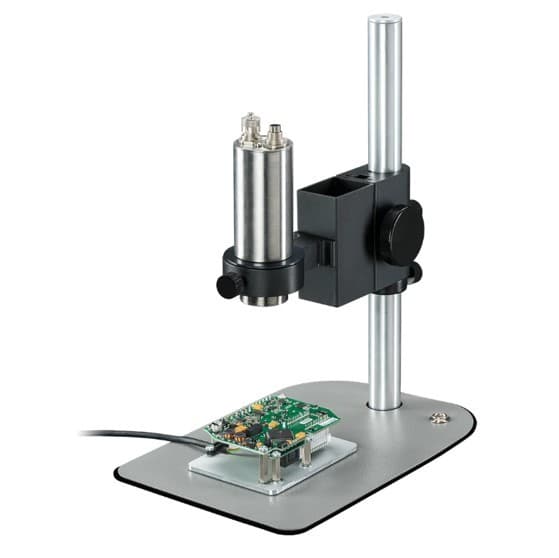

ระบบกล้องอินฟราเรดรุ่น Xi 400 ติดตั้งชุดเลนส์ไมโครสโคปที่ออกแบบมาเฉพาะสำหรับการวิเคราะห์แผ่นวงจรพิมพ์ (PCB) และการวัดอุณหภูมิของอุปกรณ์อิเล็กทรอนิกส์ขนาดเล็ก

ด้วยงบประมาณที่คุ้มค่า โดยมาพร้อมความละเอียดภาพระดับ 382 × 288 พิกเซล การรวมกันของกล้องอินฟราเรดย่านคลื่นยาว (Long-Wave Infrared) แท่นปรับโฟกัสแบบไมโครสโคปที่มีความแม่นยำสูง และชุดเลนส์ที่ออกแบบจากประเทศเยอรมนี ช่วยให้สามารถตรวจวัดและเก็บรายละเอียดของชิ้นงานขนาดเล็กได้อย่างมีประสิทธิภาพ

จุดเด่น

กล้องอินฟราเรดระดับอุตสาหกรรมที่เชื่อมต่อผ่านพอร์ต USB (Industrial USB infrared camera)
มีขนาดกะทัดรัด แข็งแรงทนทาน พร้อมระบบปรับโฟกัสด้วยมอเตอร์ (Motorized focus)
อัตราส่วนระยะถึงขนาดจุดวัด (Distance-to-Spot-Size Ratio) สูงสุดถึง 390:1
ความละเอียดของภาพ (Optical Resolution) 382 x 288 พิกเซล
อัตราเฟรมเรต (Frame Rate): สูงสุด 80 Hz สำหรับตรวจติดตามกระบวนการทำงานที่มีความเร็วสูง
ความละเอียดเชิงพื้นที่ ณ จุดวัดเดี่ยว (IFOV) 80 µm
ขนาดวัตถุเล็กที่สุดที่สามารถวัดอุณหภูมิได้อย่างแม่นยำ (MFOV): รองรับการวัดชิ้นส่วนที่มีขนาดเล็กที่สุดถึง 240 µm

DETECTOR

Optical resolution	382×288 pixels
Pixel pitch	17 µm
Detector	Uncooled bolometer
Spectral Range	8 – 14 µm
Optical Filter	No
Frame rate	80 Hz (switchable to 27 Hz)

OPTICAL

Field of View	18°x14°
Focal length [mm]	20
F Number	1
Optical Resolution	375:1
Minimum Distance to Target	90 – 110 mm
Interchangeable optics	No

MEASUREMENT

Object Measurement Range	–20 °C … 100 °C 0 °C … 250 °C (20) 150 °C … 900 °C **1)
Accuracy	±2 °C or ±2 %, whichever is greater
Thermal Sensitivity (NETD)	80 mK
Smallest detectable Spot Size IFOV: 1 pixel	80 µm
Smallest measurable Spot Size MFOV	240 µm
Measurement Field of View (MFOV)	3×3 pixels
Warm-up time	10 min
Emissivity /Transmissivity/ Reflectivity	adjustable: 0.100…1.100

INTERFACES

Interface	USB optional: USB GigE (PoE) interface
Supported Protocols	USB 2.0
Compatible Software	PIXConnect, ConnectSDK, EasyAPI, DirectSDK

ANALOG INPUT/OUTPUT

Direct output/input	1x analog output (0/4-20 mA) 1x input (analog or digital); optically isolated
Optional Industrial Process interface (PIF)	2x 0 – 10 V input, digital input (max. 24 V), 3x 0/4 – 20 mA outputs, 3x relay (0 – 30 V/ 400 mA), fail-safe relay
Cable length	USB: 1 m (standard), 3m, 5 m, 10 m, 20 m

IMAGE PROCESSING

Configuration	via PIXConnect
Operation	Computer-enabled
Capabilities	Measure Areas of Interest, Linescanner, EventGrabber, Merger, Alarming, Comparison Functions, Temperature-Time Diagrams, Temperature Profiles, Recording & Playing, Triggering

GENERAL

Size	Ø 36 mm x 100 mm, thread: M30x1
Housing Material	Stainless steel
Weight	216 – 220 g, depending on lens (without mounting bracket)
Tripod	1/4-20 UNC
Focus	Motorized
Country of Origin	Germany

ENVIRONMENTAL & CERTIFICATIONS

Operating Temperature Range	0…50°C
Storage Temperature Range	-40…70 °C
Relative humidity	10 – 95 %, non-condensing
Protection Class	IP67, NEMA-4
EMC	2014/30/EU
Shock	IEC 60068-2-27 (25 G and 50 G)
Vibration	IEC 60068-2-6 (sinus shaped) IEC 60068-2-64 (broadband noise)
Standards	CE, UKCA, RoHS
