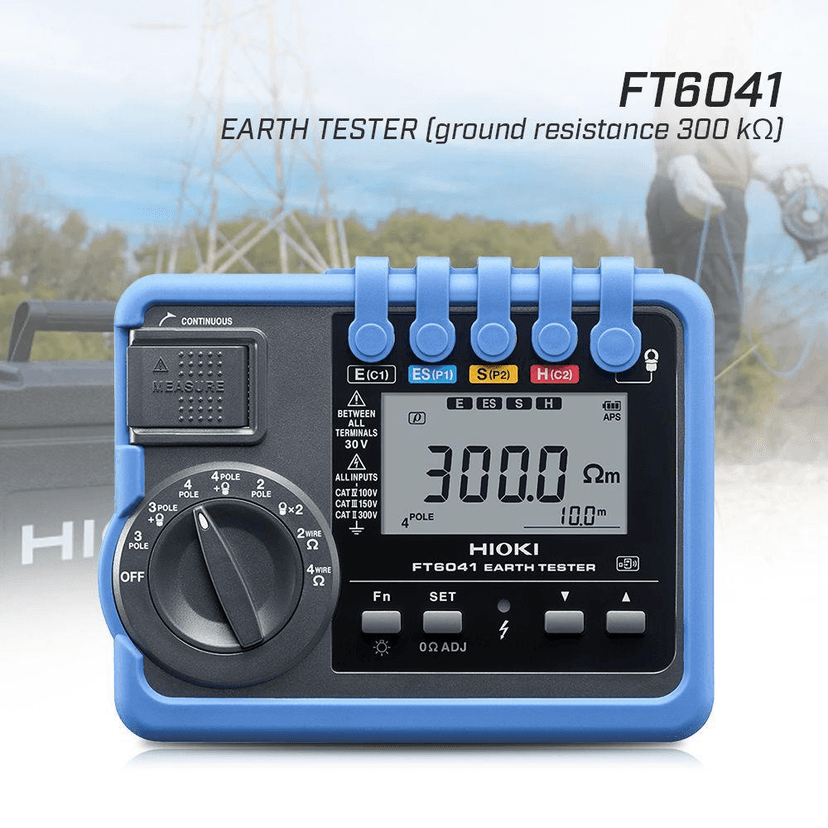

สรุปความเข้าใจของเครื่องวัดค่าความต้านทานดิน_01 - รูปภาพของโพสต์

สรุปความเข้าใจของเครื่องวัดค่าความต้านทานดิน

✅ การเข้าใจหลักการของความต้านทานดินจะช่วยให้สามารถวัดได้อย่างแม่นยำและเหมาะสมกับดินแต่ละประเภท ✅ เลือกวิธีการวัดที่เหมาะสมตามสภาพการวัด (เช่น วิธี MEC method หรือ Two-clamp method) ✅ เครื่องวัดความต้านทานดิน HIOKI รุ่น FT6041 ถูกออกแบบให้ทนทานต่อสภาพแวดล้อมรุนแรง พร้อมฟังก์ชันการวัดที่หลากหลาย เพื่อให้สามารถวัดได้อย่างเชื่อถือได้ในทุกสภาพดิน

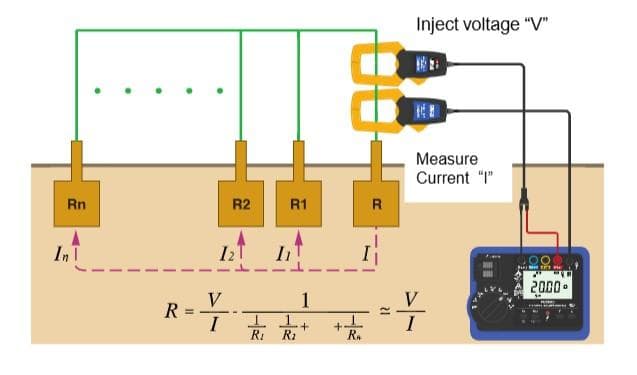

วิธีการวัดแบบ Clamp measurement_01 - รูปภาพของโพสต์

วิธีการวัดแบบ Clamp measurement

หากมีการต่อสายดินหลายจุด สามารถใช้วิธีการวัดแบบแคลมป์ 2 ขั้วได้ ยิ่งมีการต่อสายดินหลายจุด วิธีการวัดนี้จะยิ่งให้ผลลัพธ์ที่ถูกต้องมากขึ้น

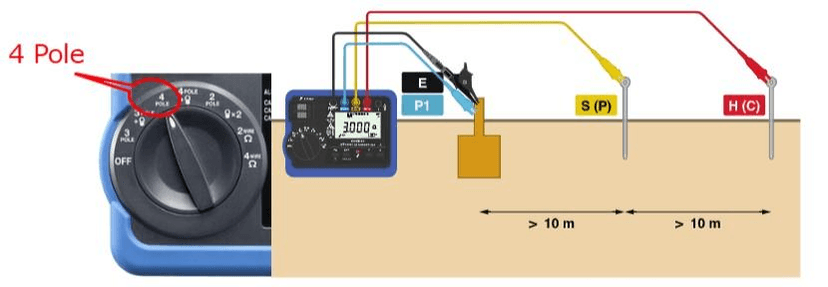

วิธีการวัดค่าความต้านทานดินต่ำและการวัดไม่เสถียร_01 - รูปภาพของโพสต์

วิธีการวัดค่าความต้านทานดินต่ำและการวัดไม่เสถียร

กรณีค่าความต้านทานดินต่ำและการวัดไม่เสถียร ค่าความต้านทานดินอาจต่ำกว่าหลายโอมห์ เมื่อต้องวัดด้วยวิธี 3-electrode method ค่าแรงต้านที่ต่ำจึงอาจวัดได้ไม่แม่นยำ เนื่องจากได้รับผลกระทบจากความต้านทานของสายทดสอบ การแยกวงจรกระแส (E และ H (C)) ออกจากวงจรวัดแรงดัน (P1 และ S (P)) อย่างชัดเจน ช่วยให้การวัดไม่ถูกกระทบจากความต้านทานของสายไฟ ซึ่งเป็นหลักการเดียวกับการวัดแบบ 4 ขั้ว

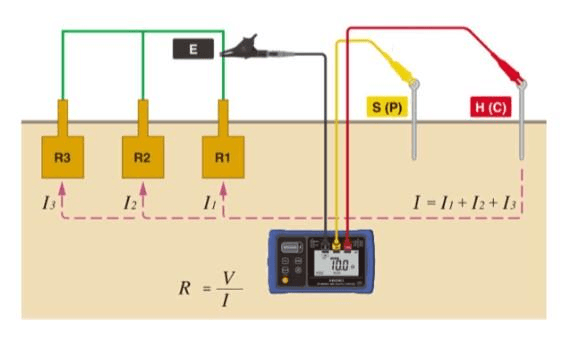

วิธีการวัดแบบ MEC Measuring_01 - รูปภาพของโพสต์

วิธีการวัดแบบ MEC Measuring

กรณีไม่สามารถตัดการเชื่อมต่อแท่งกราวด์ได้ เมื่อทำการวัดค่าความต้านทานดินด้วยวิธี Three-pole method จำเป็นต้องตัดการเชื่อมต่อแท่งกราวด์ออกจากระบบจ่ายไฟของอาคาร หากทำการวัดโดยไม่ตัดการเชื่อมต่อ กระแสที่ใช้ในการวัดจะไหลไปยังแท่งกราวด์อื่น ๆ ที่เชื่อมต่อขนานกันด้วย ทำให้ไม่สามารถวัดค่าความต้านทานของแท่งกราวด์ที่ต้องการได้อย่างถูกต้อง 📌 ตัวอย่างในภาพ ต้องการวัดค่า R1 เพียงแท่งเดียว แต่เนื่องจากกระแสไหลเข้าไปที่ R2 และ R3 ด้วย ค่าที่ได้จากการวัดจริงจะกลายเป็นค่าความต้านทานรวมของ R1, R2 และ R3 การวัดแบบ MEC Measuring วิธีการ MEC (Measuring Earth resistance using a Clamp) โดยใช้แคลมป์เซนเซอร์ สามารถแก้ปัญหานี้ได้ ถ้าสามารถวัดกระแส I1 ที่ไหลผ่าน R1 ได้ ก็จะสามารถคำนวณค่าเฉพาะของ R1 ได้ → I1 ถูกวัดด้วยแคลมป์เซนเซอร์ 📌 ตัวอย่างการวัดการทำงานของฟังก์ชัน MEC ▼ ด้านล่างนี้เป็นตัวอย่างของการวัดจริงเมื่อมีการต่อกราวด์ด้วยสาย R1 และ R2 1. วัดค่าความต้านทานเมื่อ R1 และ R2 ถูกถอดออกจากกัน 2. วัดค่าความต้านทานเมื่อ R1 และ R2 ยังไม่ถูกถอดออกจากกัน (หมายถึงค่าความต้านทานรวม) โดยใช้วิธีการวัดแบบ 3 ขั้ว 3. ฟังก์ชัน MEC จะวัดค่า R1 และ R2 ได้โดยไม่ต้องถอดสาย เมื่อไม่สามารถวัดค่าได้ด้วยฟังก์ชัน MEC - ฟังก์ชัน MEC เป็นวิธีการวัดที่พัฒนามาจากวิธีการวัดแบบ 3 ขั้ว (3-electrode method) ดังนั้นจึงไม่สามารถใช้กับระบบกราวด์ที่มีขนาดใหญ่ได้ - หากแคลมป์อยู่ในตำแหน่งที่ไม่ถูกต้อง จะไม่สามารถวัดค่าได้ ** หากเสียบผิดตำแหน่ง จะกลายเป็นการวัดความต้านทานรวม (Composite resistance) แทน ✅ การต่อสายที่ถูกต้อง (Correct wiring) - แคลมป์อยู่ที่สายของ R1 ก่อนจุดแยก R2, R3 - ระบบสามารถแยกวัดความต้านทานแต่ละจุดได้ ❌ การต่อสายที่ผิด (Wrong wiring) - แคลมป์อยู่หลังจุดรวม R1, R2, R3 - ทำให้วัดได้เป็นความต้านทานรวม ไม่สามารถแยกค่าแต่ละตัวได้

วิธีการวัดกรณีไม่มีดินโดยรอบ_01 - รูปภาพของโพสต์

วิธีการวัดกรณีไม่มีดินโดยรอบ

กรณีไม่มีดินโดยรอบ เมื่อไม่มีดิน จะไม่สามารถปักแท่งกราวด์เสริมได้ ทำให้ไม่สามารถทำการวัดได้ การต่อลงดินเมื่อไม่มีดินให้ใช้ ค่าความต้านทานสูงสุดที่อนุญาตของแท่งกราวด์เสริมของ FT6041 คือ 100 kΩ หากสามารถต่อถึงดินได้ที่ค่าน้อยกว่า 100 kΩ ก็ไม่จำเป็นต้องปักแท่งกราวด์เสริม 📌 ตัวอย่างการใช้งาน - ผ้าเช็ดตัวชุบน้ำบนคอนกรีต → 2.6 kΩ - ตาข่ายกราวด์ชุบน้ำบนคอนกรีต → 1.4 kΩ - ม้วนสายในตัว → โมดูลตาข่ายกราวด์สำหรับ FT6041 ** ไม่สามารถใช้บนยางมะตอยได้ เพราะเป็นฉนวน **

จุดเด่นของเครื่องวัดค่าความต้านทานดิน FT6041_01 - รูปภาพของโพสต์

จุดเด่นของเครื่องวัดค่าความต้านทานดิน FT6041

✅ จุดเด่นของ FT6041 - ออกแบบให้ป้องกันฝุ่นและน้ำ (IP67) เหมาะสำหรับการใช้งานภายนอกอาคาร เช่น ในไซต์ก่อสร้างหรืองานไฟฟ้า ที่อาจมีโคลน ฝุ่น ทราย น้ำขัง หรือฝน ซึ่งมักทำให้เครื่องมือทำงานผิดพลาดได้ - สามารถทำงานได้อย่างเสถียรแม้ในสภาพอากาศร้อนหรือหนาวจัด - สายวัดค่าความต้านทานดินติดตั้งง่าย และสามารถม้วนเก็บได้อย่างรวดเร็ว ภายใน 6 วินาที - ไม่จำเป็นต้องปักแท่งกราวด์เสริมลึก เพราะเครื่องสามารถรองรับค่าความต้านทานได้สูง - มีความทนทานต่อแรงดันกราวด์สูง จึงลดผลกระทบจากสัญญาณรบกวน และยังสามารถปรับเปลี่ยนความถี่การวัดเพื่อหลีกเลี่ยงสัญญาณรบกวนจากแหล่งกำเนิดที่รุนแรงได้

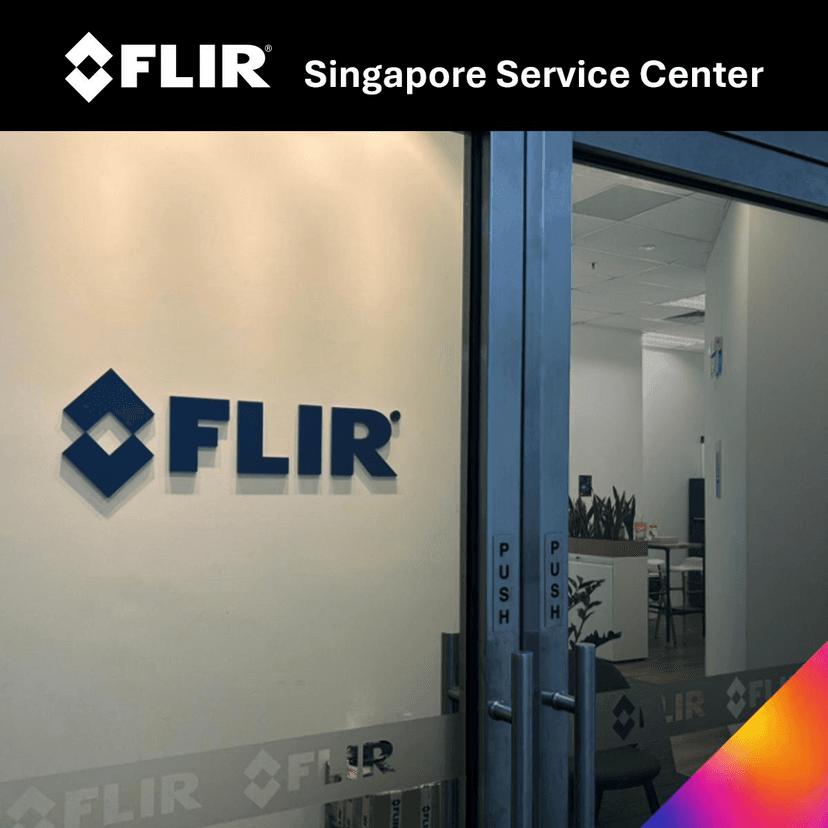

FLIR Singapore Service Center_01 - รูปภาพของโพสต์

FLIR Singapore Service Center

ยกระดับบริการหลังการขาย รวดเร็วและสะดวกยิ่งขึ้น FLIR Singapore Service Center พร้อมแล้วในการดูแลและให้บริการหลังการขายอย่างครบวงจร บริษัท เลกะ คอร์ปอเรชั่น จำกัด ตัวแทนจำหน่ายกล้องถ่ายภาพความร้อน FLIR อย่างเป็นทางการในประเทศไทย เราใส่ใจและมุ่งมั่นพัฒนาการบริการทั้งก่อนและหลังการขายอย่างต่อเนื่อง เพื่อสร้างความมั่นใจสูงสุดให้กับลูกค้าทุกท่าน ว่าจะได้รับทั้งผลิตภัณฑ์และการดูแลที่ได้มาตรฐานระดับสากล โทร 02-746-9933 กด 1 ฝ่ายขาย กด 35 ฝ่าย Service
