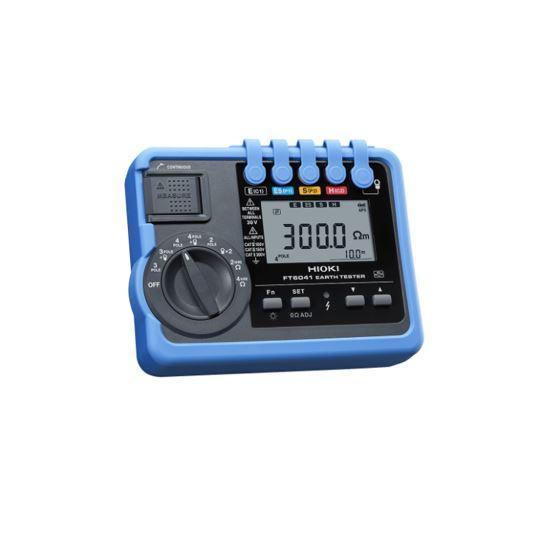

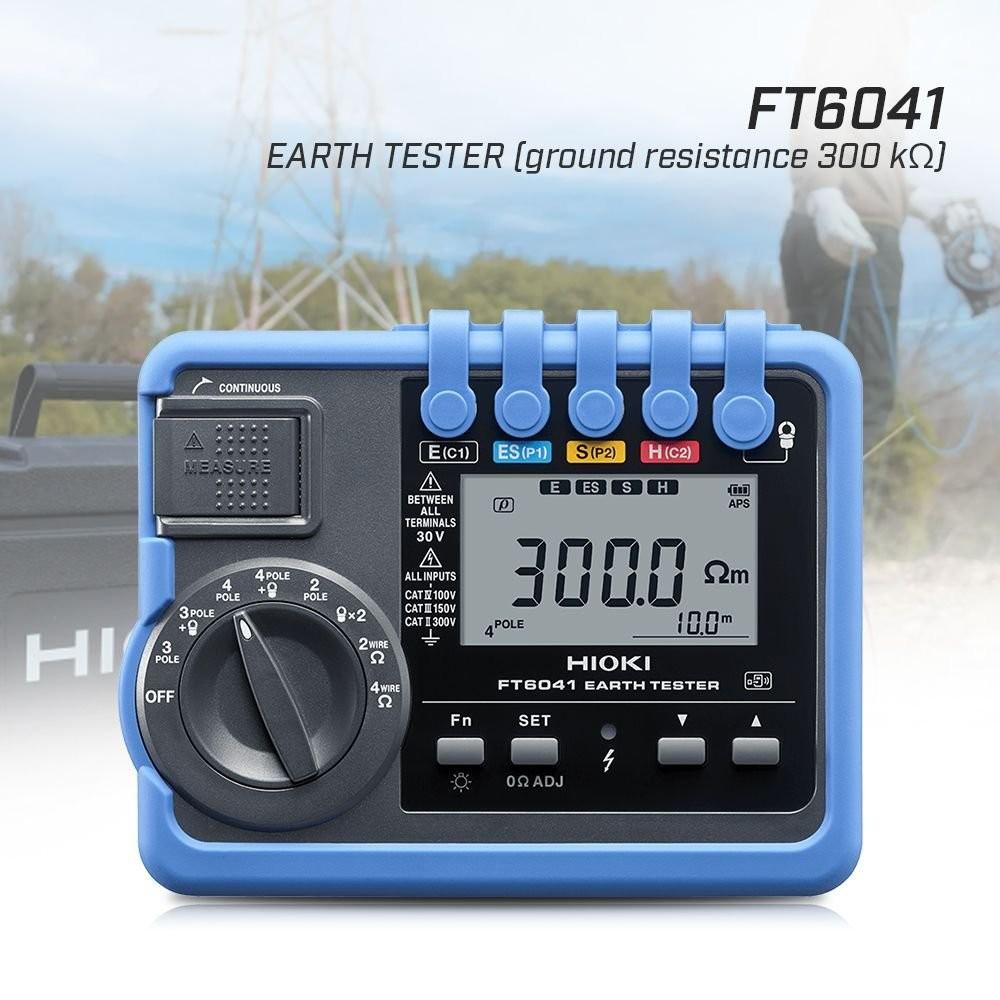

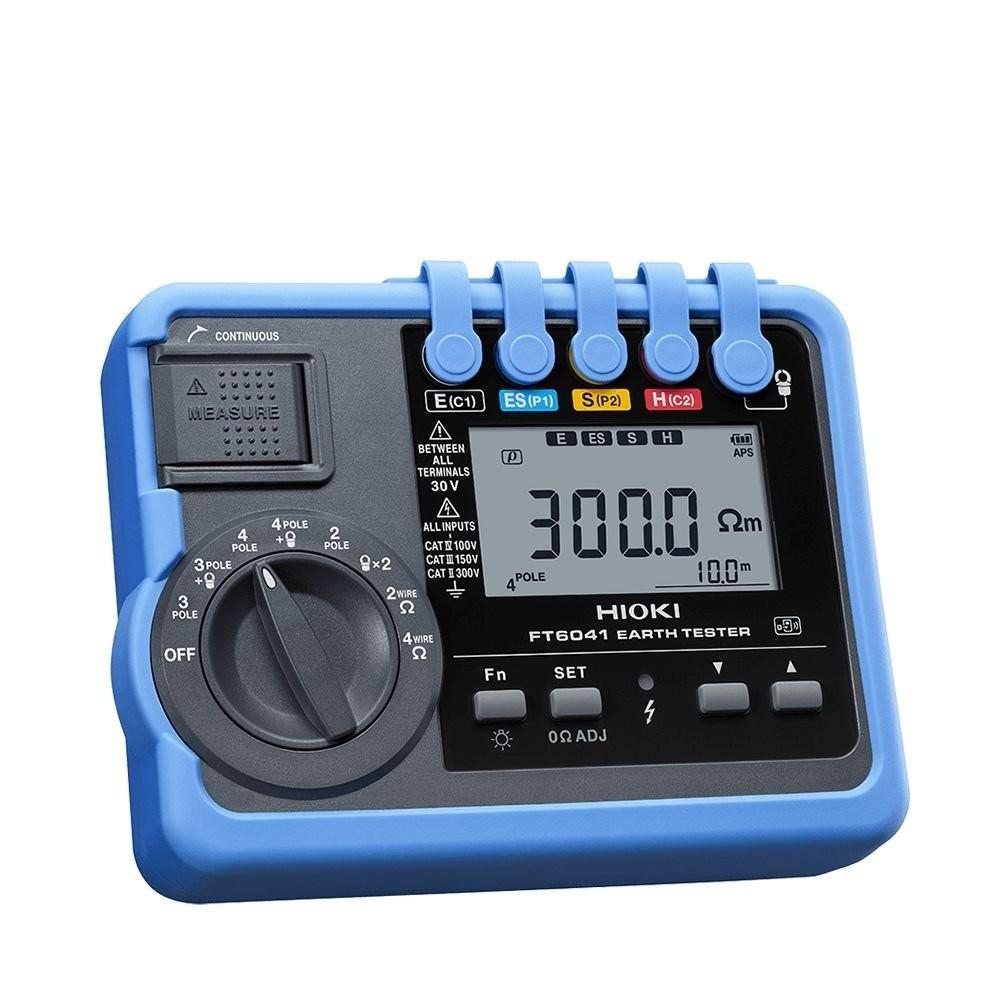

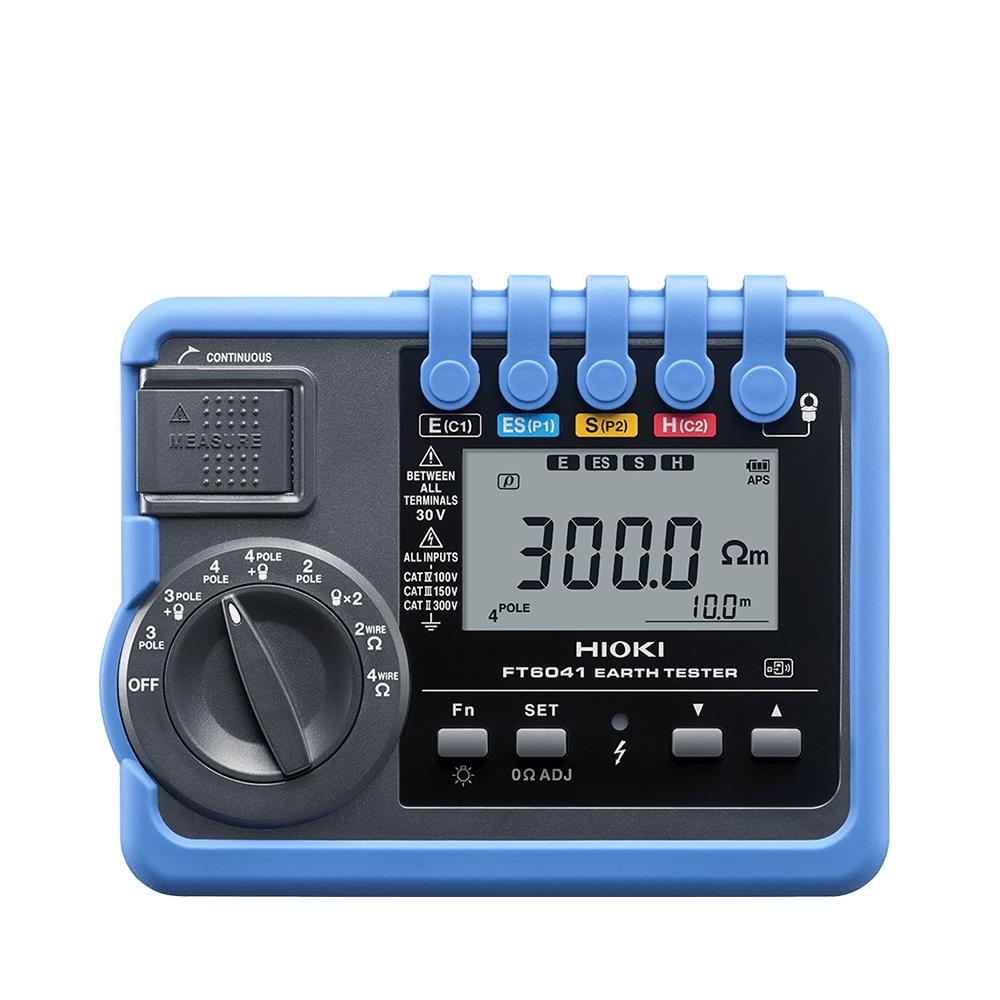

FT6041 EARTH TESTER เครื่องวัดความต้านทานดิน

เครื่องวัดค่าความต้านทานดิน

EARTH TESTER เป็นเครื่องมือวัดค่าความต้านทานดินที่ออกแบบมาเพื่อให้การตรวจสอบระบบสายดินในงานไฟฟ้าและงานอุตสาหกรรมเป็นไปอย่างง่ายดาย สะดวก และแม่นยำ รองรับการวัดได้หลายรูปแบบ ได้แก่ 2-pole, 3-pole, 4-pole, 2-clamp method รวมถึงฟังก์ชันพิเศษ MEC (Measuring Earth with a Clamp) ที่สามารถวัดค่าได้โดยไม่ต้องถอดสายดินออกจากระบบ ช่วยประหยัดเวลาและลดความเสี่ยงระหว่างการทำงาน

จุดเด่น

• สามารถวัดค่าความต้านทานดินได้ตั้งแต่ 3 Ω ถึง 300 kΩ ด้วยความแม่นยำสูง เหมาะสำหรับทั้งงานติดตั้งใหม่ งานตรวจสอบระบบ และงานบำรุงรักษาด้านความปลอดภัยไฟฟ้า

• รองรับการวัดค่าความต้านทานต่ำ (Low Resistance) ด้วยวิธี 4-terminal และ 2-terminal เพื่อประเมินความสมบูรณ์ของระบบสายดิน

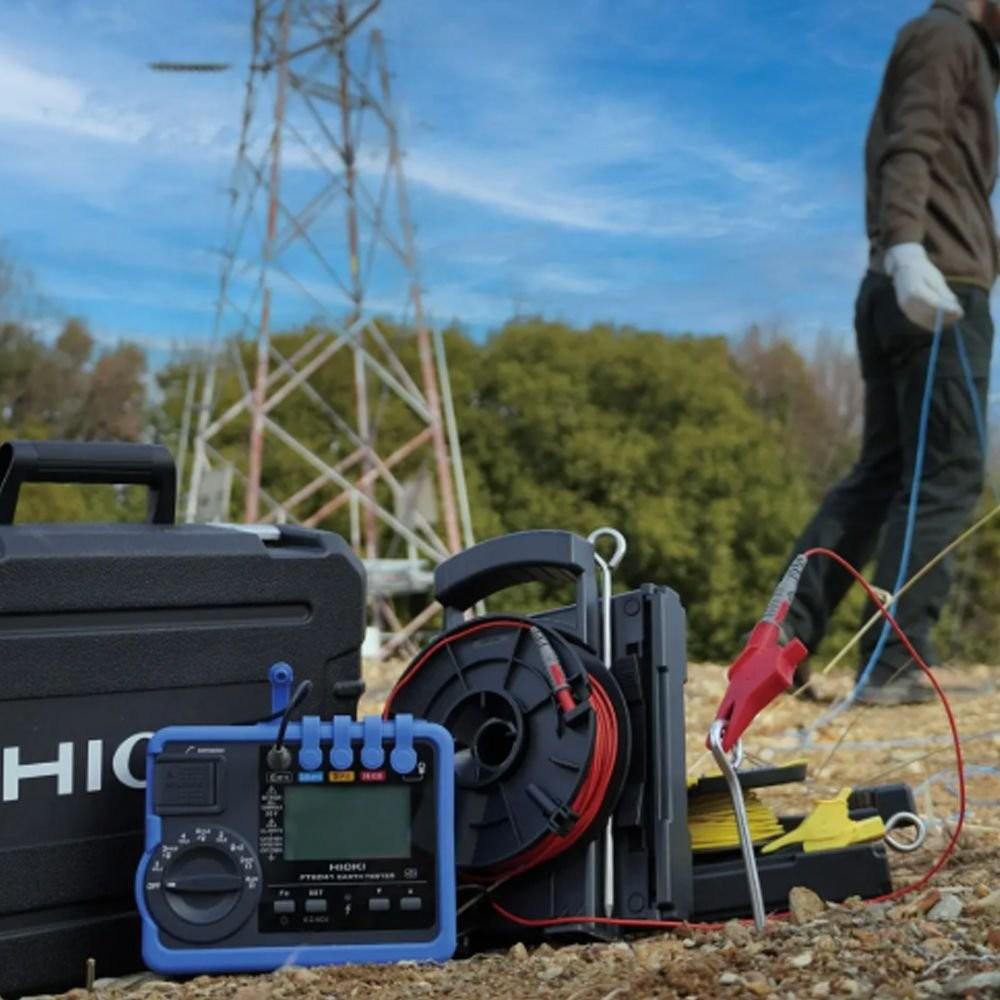

• รองรับการวัดค่าความต้านทานจำเพาะของดิน (Soil Resistivity) ด้วยวิธี 4-pole (Wenner’s Method) เพื่อใช้ในการออกแบบระบบสายดินอย่างมีประสิทธิภาพ

• สามารถวัดได้ในช่วง 0-30 V RMS สำหรับการตรวจสอบสภาพระบบกราวด์

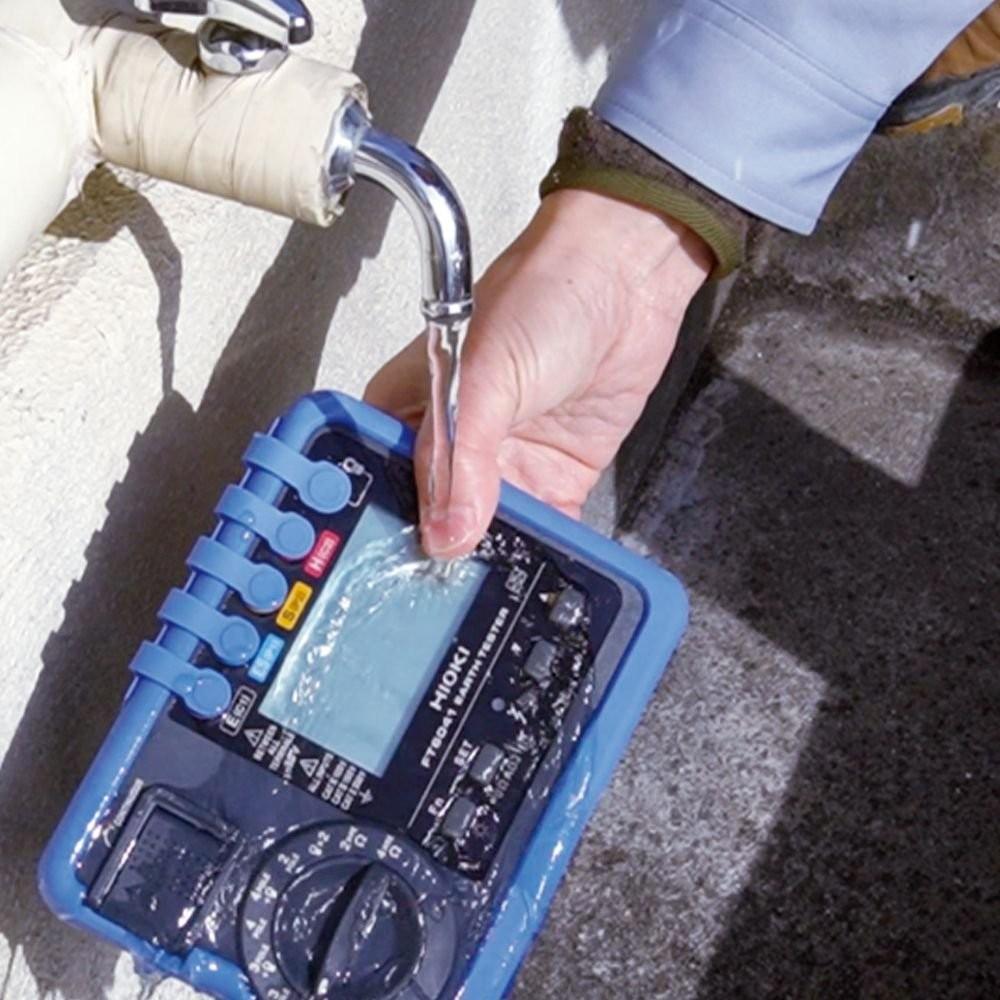

• ออกแบบตามมาตรฐาน IP67 ป้องกันฝุ่นและน้ำ ใช้งานได้ในอุณหภูมิ -25 ถึง 65°C ทนต่อการตกกระแทกจากความสูง 1 เมตร

• สะดวกต่อการจัดเก็บและเคลื่อนย้ายที่มาพร้อมระบบเก็บสายแบบ Cord Winder ช่วยจัดระเบียบอุปกรณ์และลดเวลาในการเตรียมใช้งาน

วิธีการในการเชื่อมต่อข้อมูล

เมื่อใช้งานร่วมกับ Wireless Adapter Z3210 เครื่องจะสามารถส่งข้อมูลการวัดผ่าน Bluetooth® ไปยังแอป GENNECT Cross บนสมาร์ทโฟนหรือแท็บเล็ต ซึ่งช่วยทำรายงานพร้อมรูปถ่ายและบันทึกสถานที่ได้ทันที

นอกจากนี้ด้วยฟังก์ชันที่ครบถ้วน ความแม่นยำสูง และความทนทานตามมาตรฐานอุตสาหกรรม, HIOKI FT6041 จึงเป็นเครื่องมือที่เหมาะสมสำหรับวิศวกรไฟฟ้า ช่างตรวจสอบระบบสายดิน และหน่วยงานที่ต้องการความน่าเชื่อถือในการตรวจสอบคุณภาพระบบไฟฟ้า

เหมาะสำหรับ

• วิศวกรไฟฟ้าและช่างเทคนิคภาคสนาม

• หน่วยงานที่รับผิดชอบงานซ่อมบำรุงและตรวจสอบระบบไฟฟ้า

• โรงงานอุตสาหกรรมที่ต้องการควบคุมและรักษาความปลอดภัยของระบบไฟฟ้า

• บริษัทรับเหมาก่อสร้างและติดตั้งระบบไฟฟ้า

• ศูนย์วิจัยหรือห้องปฏิบัติการที่เกี่ยวข้องกับงานด้านไฟฟ้า

• การไฟฟ้าและหน่วยงานสาธารณูปโภคที่ดูแลระบบจำหน่ายไฟฟ้า

ช่วงการวัด

Ground resistance measurement: 4-pole method, 3-pole method, 2-pole method

Measurement principle Apply voltage and measure voltage and current (measures effective resistance by synchronous detection)

Ground resistance range : 3 Ω (0 to 3.000 Ω)

30 Ω (0 to 30.00 Ω) Accuracy : -

300 Ω (30.0 Ω to 300.0 Ω) Accuracy: ±1.5% rdg. ±6 dgt

3000 Ω (300 Ω to 3000 Ω) Accuracy: ±1.5% rdg. ±4 dgt.

30.00 k Ω (3.00 k Ω to 30.00 k Ω) Accuracy: ±1.5% rdg. ±4 dgt.

300.0 k Ω (30.0 k Ω to 300.0 k Ω) Accuracy: ±1.5% rdg. ±4 dgt.

Allowable resistance of auxiliary grounding electrode : 5 kΩ / 50 kΩ / 100 kΩ

Allowable ground potential: 30 V RMS or 42.4 V peak

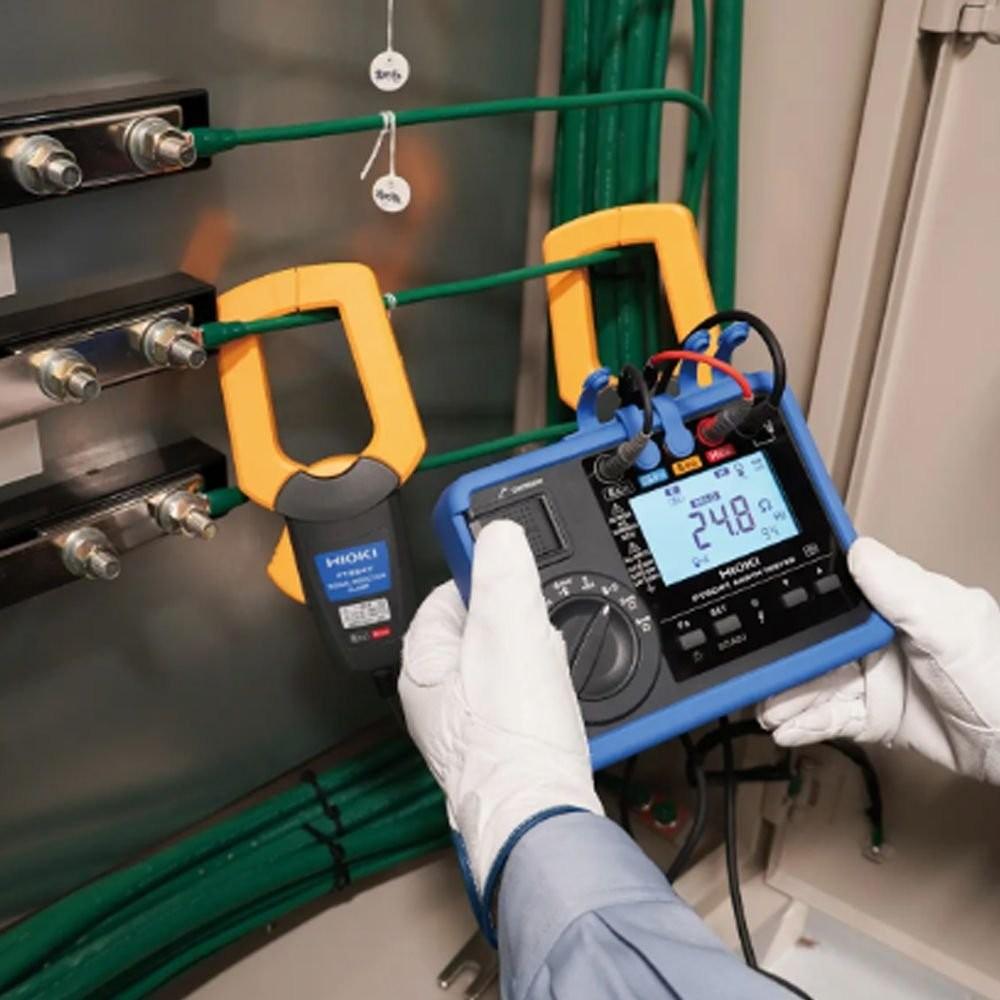

MEC function: 4-pole method with clamp sensor, 3-pole method with clamp sensor

Measurement principle Apply voltage and measure voltage and current (measures effective resistance by synchronous detection)

Ground resistance range : 30 Ω (0.00 to 30.00 Ω) / 300 Ω (30.0 Ω to 300.0 Ω) / 3000 Ω (300 Ω to 3000 Ω) / 30.00 k Ω (3 k Ω to 30.00 k Ω)

Accuracy: ±5% rdg. ±6 dgt. / 5% rdg. ±3 dgt.

Ground resistance measurement: 2-clamp method

Measurement principle Apply voltage and measure voltage and current (measures effective resistance by synchronous detection)

Ground resistance range : 20 Ω (0.02 Ω to 20.00 Ω) / 200 Ω (20.0 Ω to 200.0 Ω) / 500 Ω (200 Ω to 500 Ω)

Accuracy: ±7% rdg. ±3 dgt. / ±35% rdg.

Low-resistance measurement

Open-circuit voltage : 4.0 V to 6.9 V

Measuring current : 200 mA or more

Measurement range : 30 Ω (0.00 to 30.00 Ω) / 300 Ω (30.0 Ω to 300.0 Ω) / 3000 Ω (300 Ω to 3000 Ω)

Accuracy :

±3 dgt. (0.00 to 0.19 Ω) ±2% rdg. ±2 dgt. (0.20 Ω to 10.00 Ω)

±2% rdg. ±2 dgt.

Power Supply

• HR6 nickel-metal hydride battery x 4

• LR03 alkaline battery × 4

ขนาดเครื่อง

• Dimensions : 89 × 148 × 48 mm

• Weight : 765 g

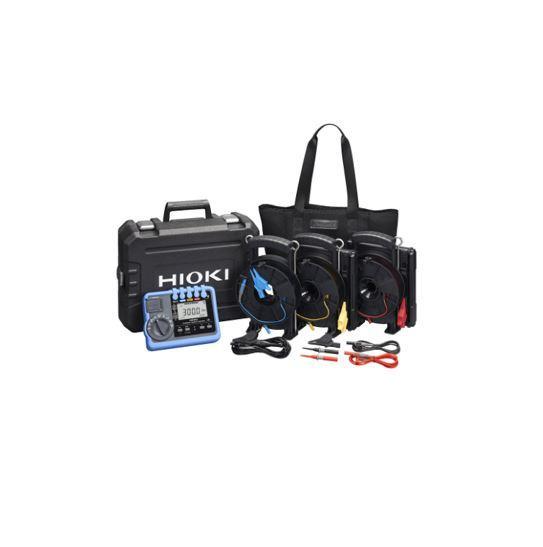

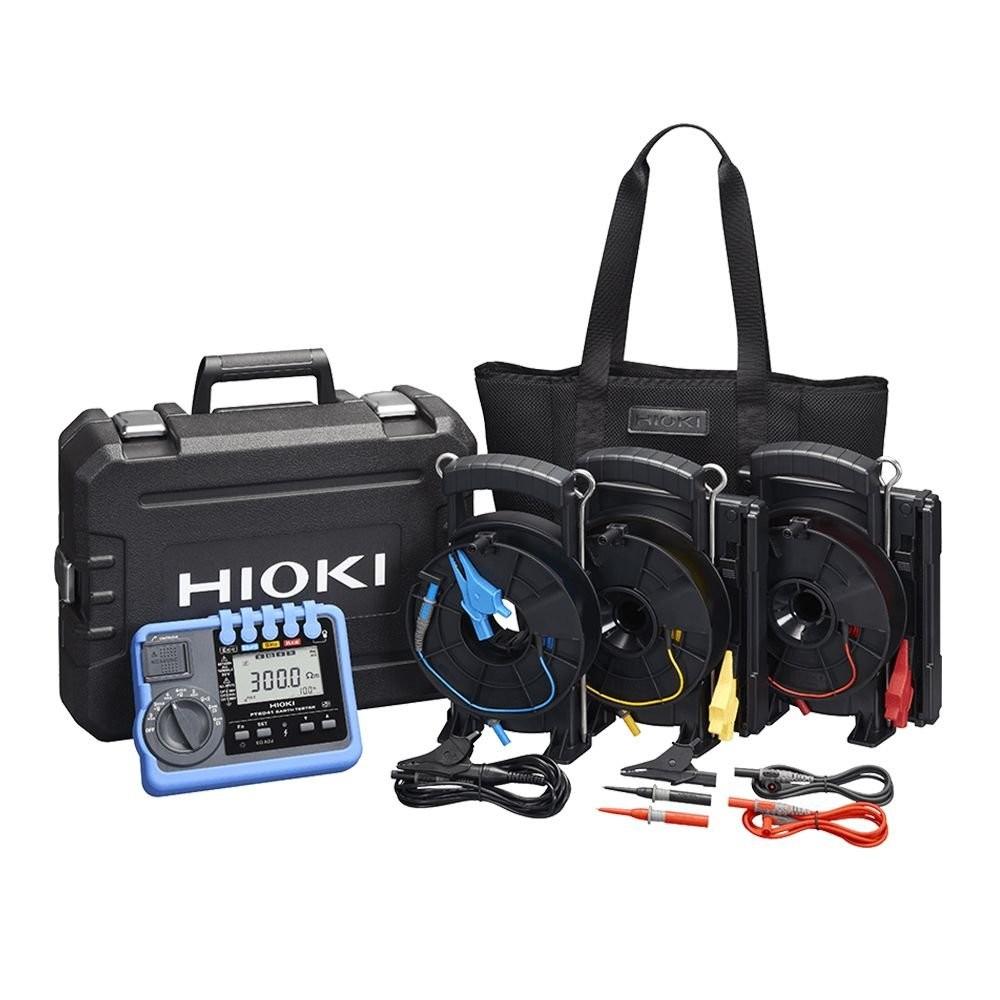

อุปกรณ์ที่มาในชุด

• Auxiliary Earthing Rod L9840 (2 piece set) ×2

• Measurement Cable L9845-31 ×1

• Measurement Cable L9845-33 ×1

• Measurement Cable L9845-52 ×1

• Measurement Cable L9841 ×1

• Test Lead L9787 ×1

• Earth Nets Module L9846 ×2

• Carrying Case C0208 ×1

• Carrying Case C0209 ×1

• Protector ×1

• LR6 Alkaline battery ×4

• Instruction manual ×1

• Operating precautions ×1

Comparison chart : HIOKI Ground Resistance Testers, Earth Ground Testers

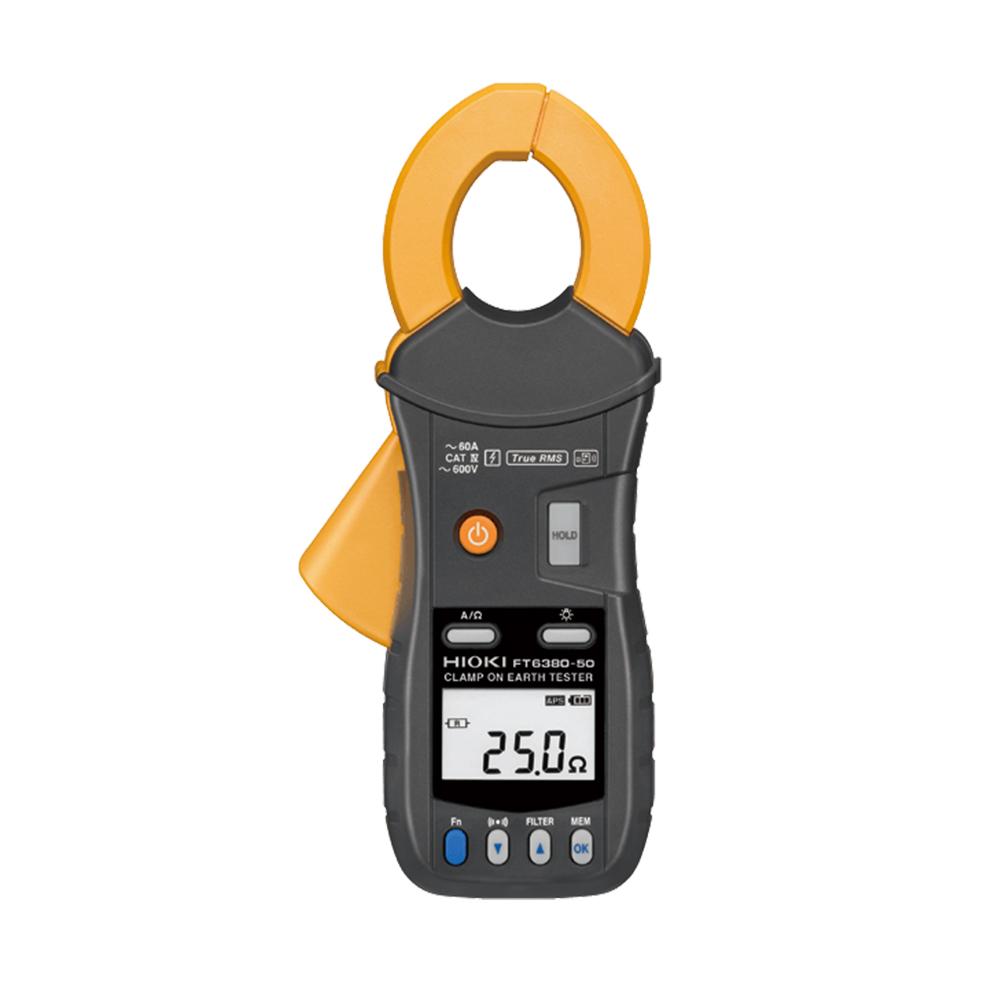

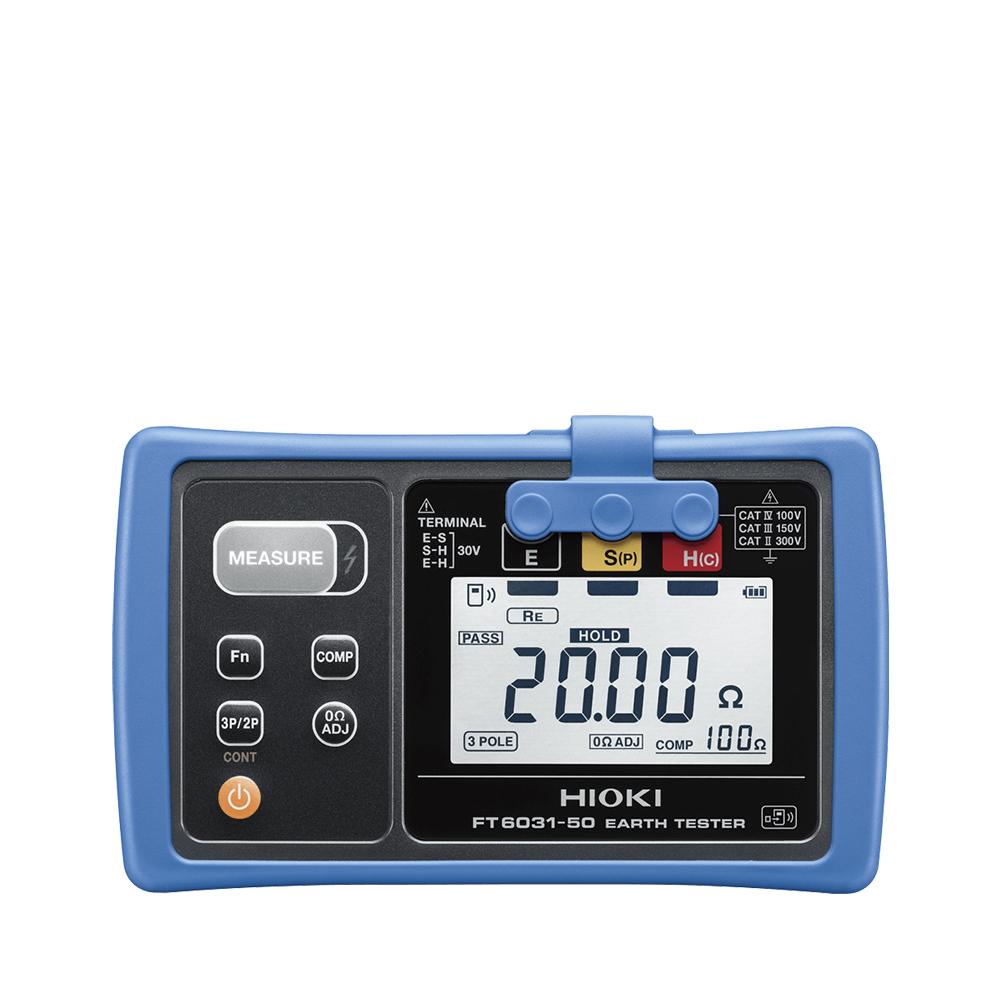

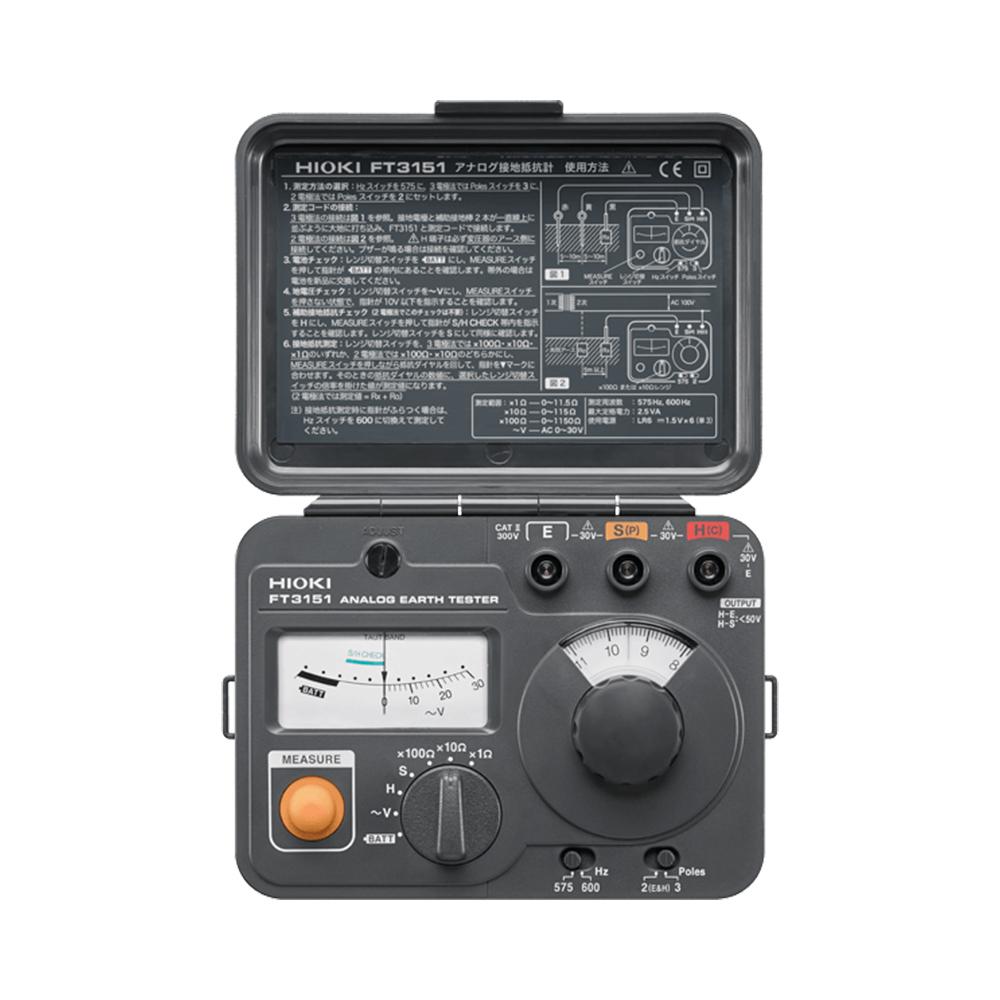

Model	FT6041	FT6031-50	FT3151	FT6380-50
Two-pole method	✔	✔	✔	-
Three-pole method	✔	✔	✔	-
MEC function	✔	-	-	-
2-clamp method	✔	-	-	✔
Soil resistivity (4-pole method)	✔	-	-	-
Ground potential	0 – 30.0 V RMS	0 – 30.0 V RMS	0 – 30.0 V RMS	-
Measurement range (Ground resistance)	3 Ω – 300 kΩ	20 Ω – 2000 Ω	10 Ω – 1000 Ω	0.20 Ω – 1600 Ω
Measuring frequency	94, 105, 111, 128, 55 Hz	128 Hz	575, 600 Hz	2375 Hz
Allowable ground potential	30 V RMS	25 V RMS	10 V	3 V RMS
Allowable resistance of auxiliary grounding electrode	Max. 100 kΩ	Max. 50 kΩ	Max. 5 kΩ	-
Cord winders	✔	✔	✔	-
Operating temperature	-25°C ถึง 65°C	-25°C ถึง 65°C	0°C ถึง 40°C	-10°C ถึง 50°C
Dustproof / Waterproof	IP67	IP67	IP40	IP40 (jaws closed)
Drop-proof	1 m (with protector)	1 m (with protector)	-	-
Support for GENNECT Cross	✔	✔	-	✔
Clamp measurement method (Max conductor diameter)	✔ (φ52 mm / 78×20 mm busbar)	-	-	φ32 mm
