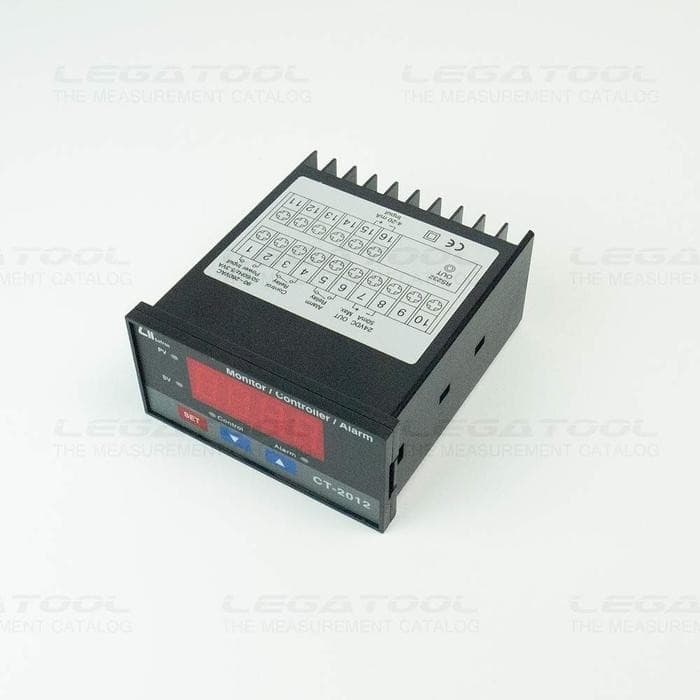

Lutron CT-2012 เครื่องควบคุมและแสดงผลการวัด | 4-20mA

เครื่องควบคุมและแสดงผลการวัด Controller CT-2012 | จุดเด่น

• Input การเชื่อมต่อแบบ 4-20 mA DC, linear

• ผู้ใช้งานสามารถตั้งค่าการแสดงผลการวัดได้ตั้งแต่ -1999 to 9999 (โดยเลือกกรู๊ปแบบทศนิยมได้คือ DP1, DP2, DP3) และทุกรูปแบบการตั้งค่าจะถูกบันทึกลงในหน่วยความจำของตัวเครื่อง

• รองรับการใช้งานร่วมกับ LUTRON 4-20 mA ทรานสมิตเตอร์ (หรือทรานสมิตเตอร์อื่น ๆ ผ่านสัญญาณ 4-20 mA output)

• ตัวเครื่องประสิทธิภาพสูงในการ ควบคุมการวัด, การแจ้งเตือน และแสดงผล รองรับการวัดค่าดังนี้ Humidity, Light, pH, Dissolved Oxygen, Conductivity, Vibration, Pressure, Sound, Temperature, RPM, Hz, Weight, Force, Angel, Level, ACV, ACA, DCV, ACA, WATT และอื่น ๆ

• ตั้งค่าได้อย่างง่ายดายด้วยปุ่มกดด้านหน้าตัวเครื่อง

• Control output และ Alarm output: 2 point (COM, NO)

• หน้าจอ LED ขนาดใหญ่ แสดงผลค่าการวัดสีแดง ให้ความคมชัดสูง อ่านค่าได้ง่าย

• ตัวเครื่องมี Microcomputer circuit ให้ผลการวัดที่มีความแม่นยำสูง

• ตัวเครื่องใช้ไฟ DC 24V

• รองรับเชื่อมต่อกับ COMPUTER ด้วยสาย RS232 (UPCB-02), USB PC interface (USB-01) และใช้งานร่วมกับโปรแกรม Data Acquisition Software (SW-U801-WIN) (อุปกรณ์แยกจำหน่ายไม่รวมมาในชุด)

ช่วงการวัด

สามารถตั้งค่าการแสดงผลการวัดได้ตั้งแต่ -1999 to 9999

Power Supply

90 to 260 ACV, 50/60 Hz

ขนาดสินค้า

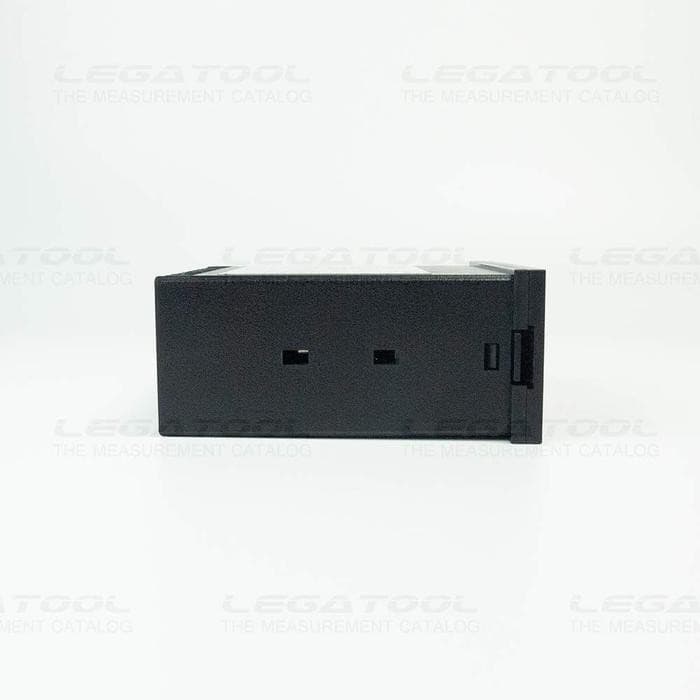

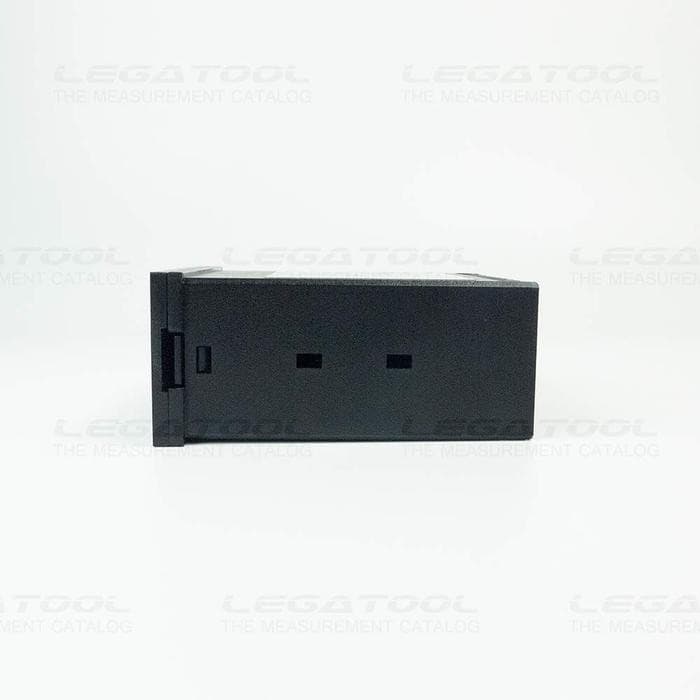

Dimensions: 96 x 48 x 110 mm

Weight: 384 g

อุปกรณ์ที่มีมาในชุด

• คู่มือ

• Case holder with screw

ข้อมูลจำเพาะ

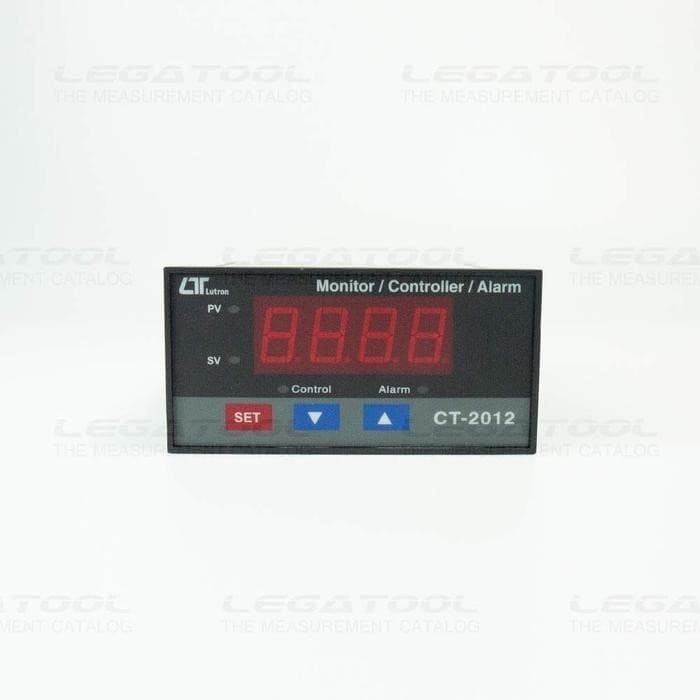

Display: 4 digits red LED, 14 mm digit height

4 indicators: PV (process value), SV (set value), Control out, Alarm out

According the 4 to 20 mA input signal, preset the desire display value between -1999 to 9999 (DP1, DP2, DP3)

Input Signal: Linear, 4 to 20 mA

Accuracy: Span: ± (0.15% + 2 d) FSZero: ± (0.1% + 2 d) FS

Circuit: Custom chip of microprocessor LSI circuit

Sampling Time: Approx. 1 second

External Power Supply: DC 24V, 50 mA max.

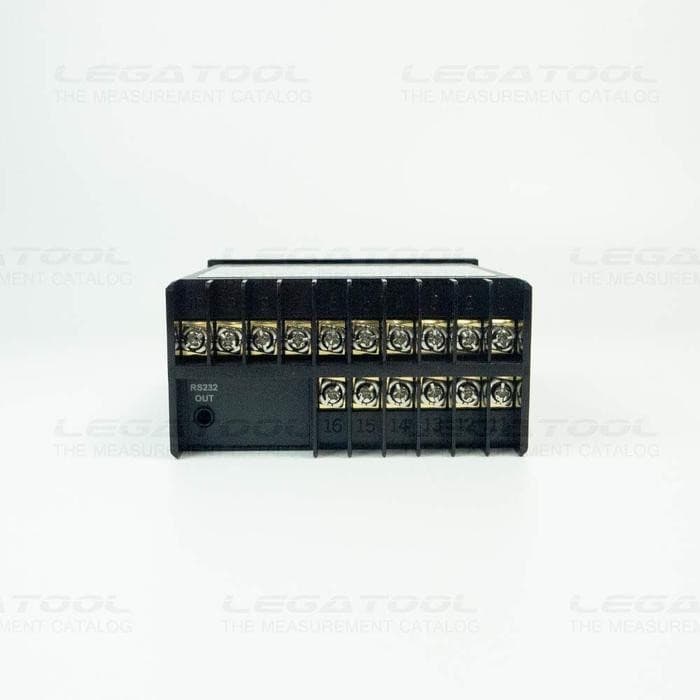

Data Output: RS232 PC serial interface

Relay Output: Number: 2 relays Relay 1: High, Low control relay Relay 2: High, Low alarm relay

Max load: 0.5 ACA/ 250 ACV, 0.5 DCA/ 24 DCV

Main Internal Function Selection:

• Decimal point adjustment: DP1, DP2, DP3

• Low limit of range adjustment 4 mA = XXXX, min. value is -1999

• High limit of range adjustment 20 mA = XXXX, max. value is 9999

• Alarm function adjustment: High Alarm or Low Alarm

• Control function adjustment High control or Low control

• Deviation of Alarm

• Deviation of Control

• Filter value of display reading

• Offset adjustment

• Gain adjustment

• RS232 output unit code setting

Default of internal function: Without advice previously, the function of CT-2012 will preset:

• 4 mA = 0, 20 mA = 9999

• High control mode

• High alarm mode

• RS232 output unit code = 0 (no unit)

Front Panel Function Selection

• Control set-point value adjustment

• Measuring value (Process value) offset. Use to offset the PV indication from the actual PV

• Alarm set-point value adjustment

Operating Temperature: 0 to 50 °C

Operating Humidity: <80% RH

Power requirement: 90 to 260 ACV, 50/60 Hz

Dimensions/ Weight: 96 x 48 x 110 mm/ 384 g
