FLIR Si2a-PD Fixed Acoustic Imaging Camera for Partial Discharge Detection
*ต้องลงชื่อเข้าใช้
FLIR

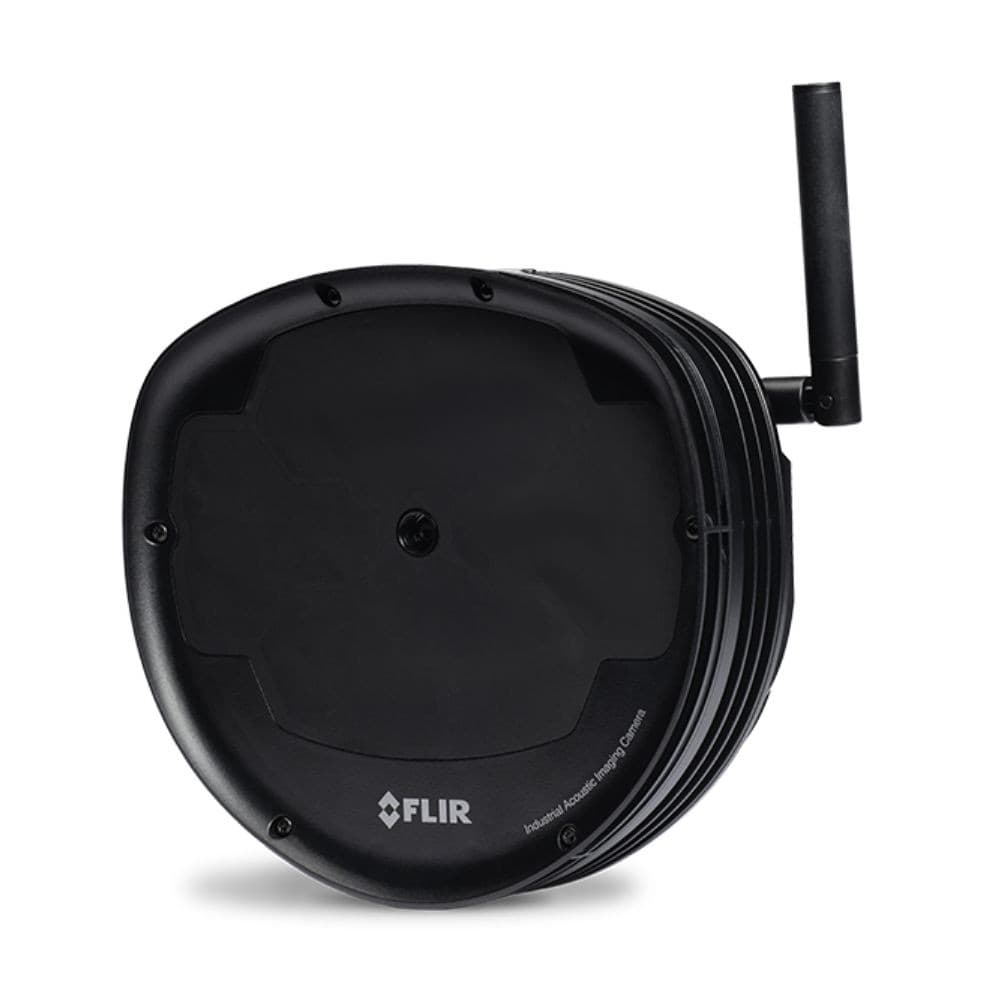

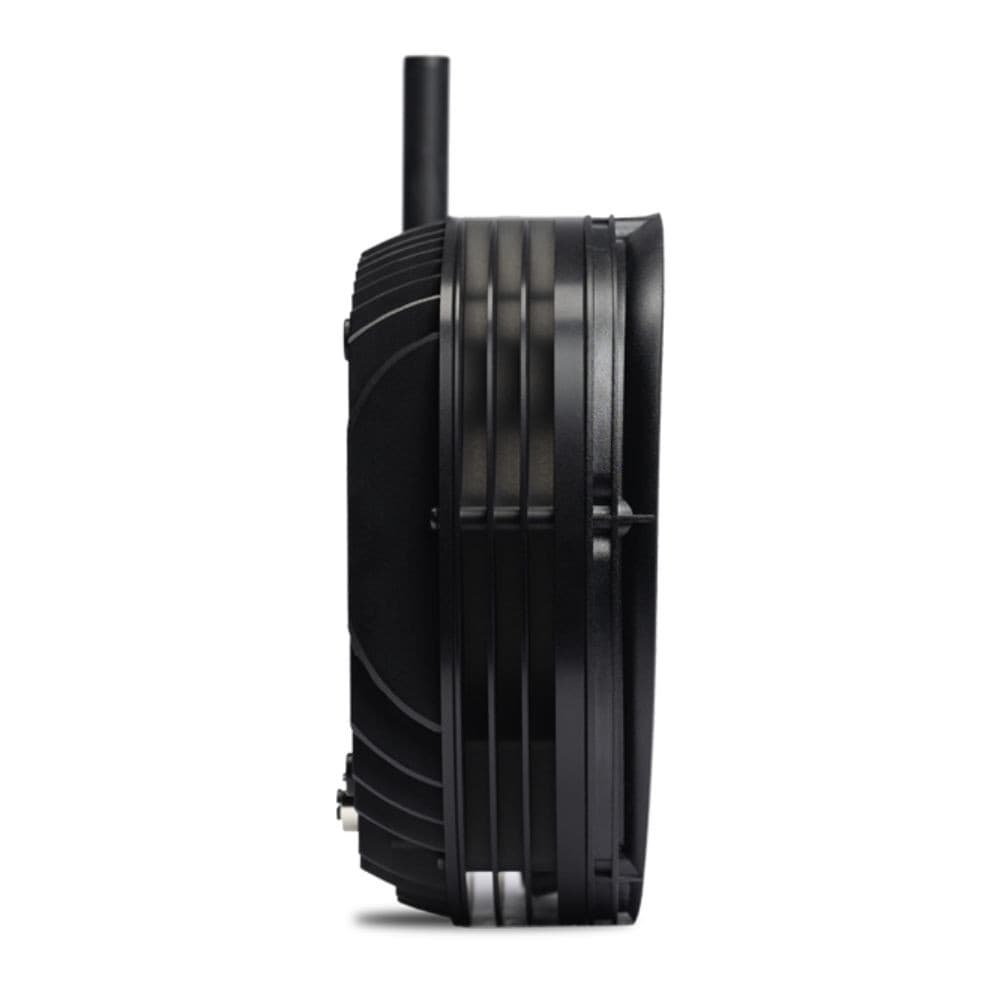

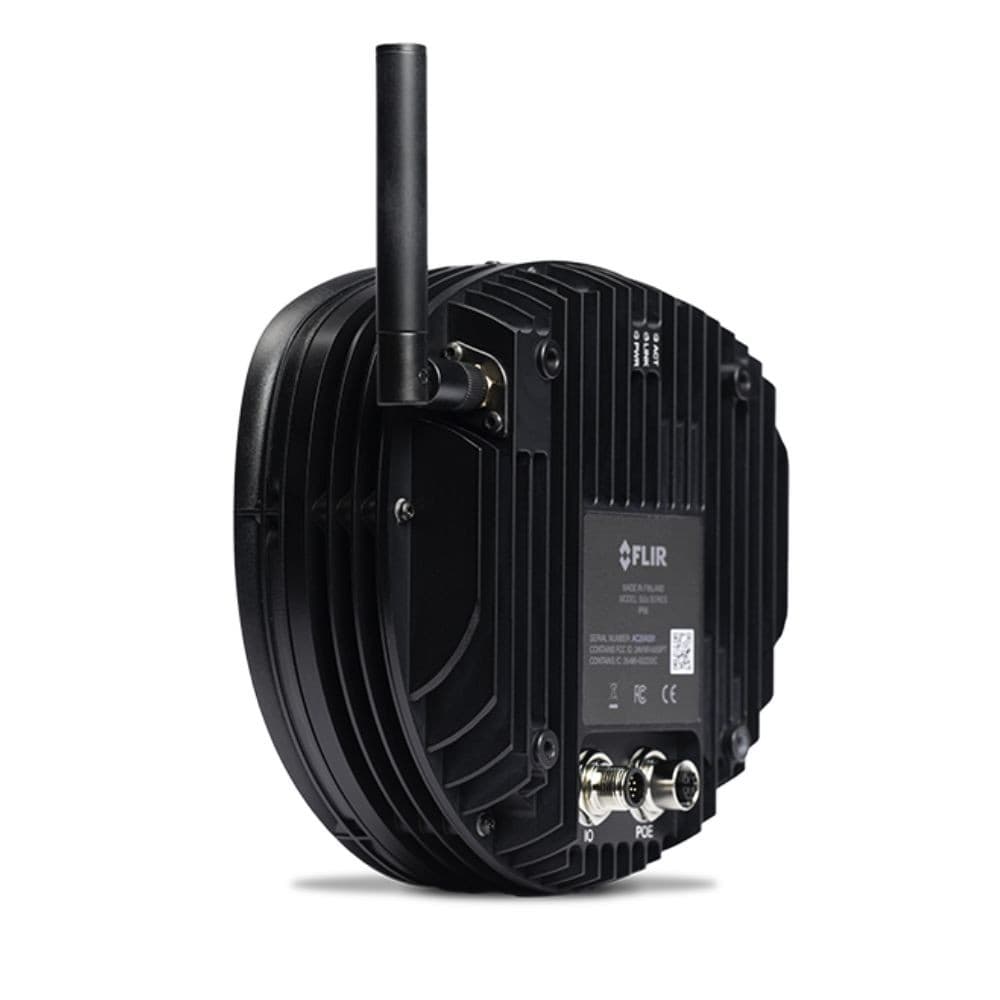

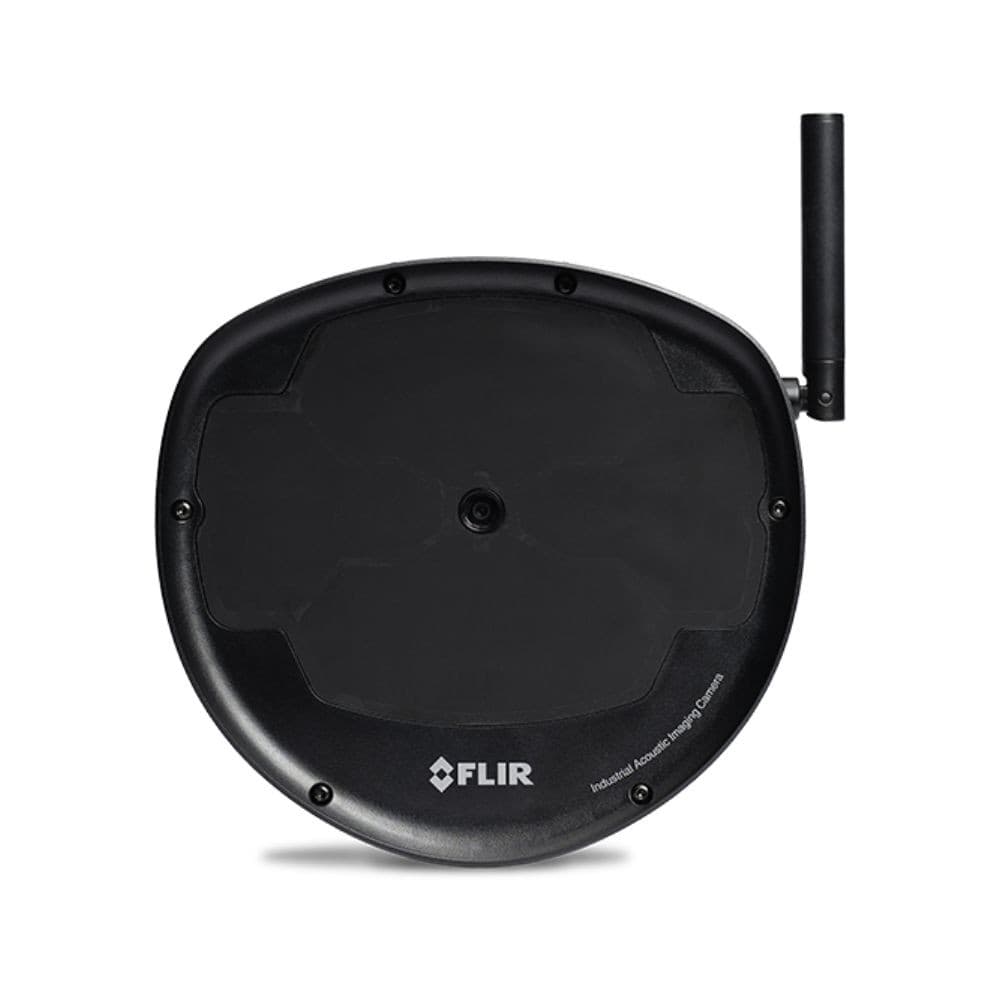

FLIR Si2a-PD Fixed Acoustic Imaging Camera for Partial Discharge Detection
SKU
FLIR-SI2A-PD
Model
FLIR-Si2a-PD

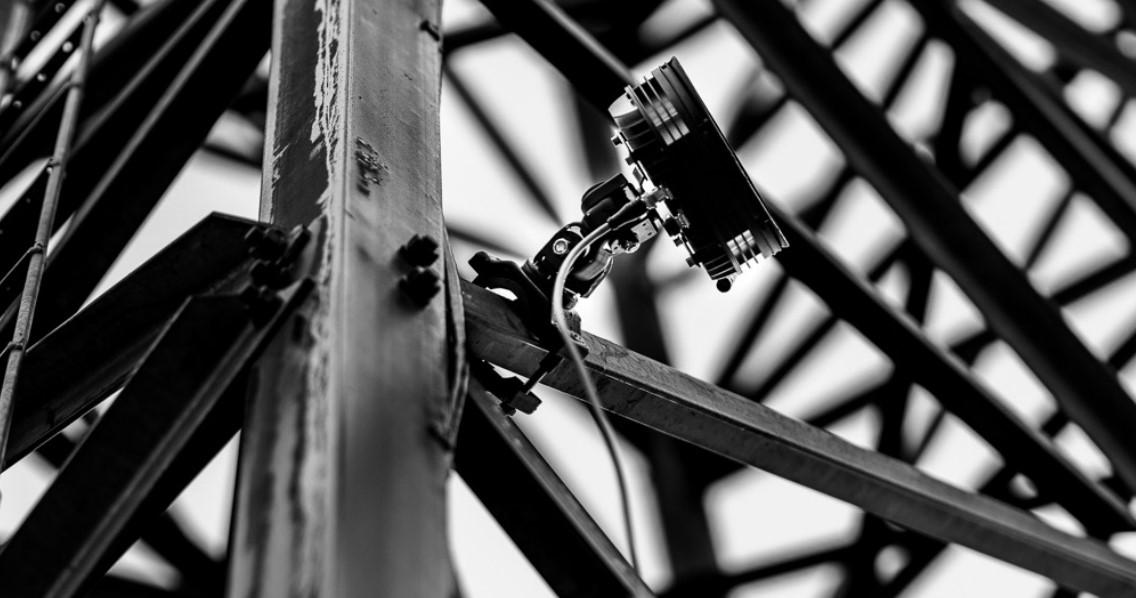

กล้อง Acoustic Imaging แบบติดตั้งถาวร สำหรับเฝ้าระวังและตรวจสอบความผิดปกติอย่างต่อเนื่องตลอด 24 ชั่วโมง สามารถตรวจจับและระบุตำแหน่งแหล่งกำเนิดความผิดปกติได้จากระยะไกลสูงสุด 200 m (656 ft) พร้อมระบบวิเคราะห์ด้วย AI, ไมโครโฟน MEMS 124 ตัว นอกจากนี้ ตัวเครื่องยังได้รับการออกแบบให้มีมาตรฐาน IP66 และรองรับการติดตั้งแบบ VESA
เอกสารที่เกี่ยวข้อง
FlIR Si2a-PD Value Sheet.pdf
FLIR Si2a-PD Value Sheet
*ต้องลงชื่อเข้าใช้
คำถามที่พบบ่อย
มีข้อสงสัยเกี่ยวกับสินค้า/บทความ สอบถามชุมชนหรือผู้เชี่ยวชาญของเรา
[New] Fixed Acoustic Imaging Camera for Partial Discharge Detection
Industrial Acoustic Imaging Camera เป็นกล้องตรวจจับคลื่นเสียงแบบติดตั้ง (fixed-mount acoustic imaging camera) ที่ทำงานตลอดเวลา ออกแบบมาเพื่อการตรวจจับการปล่อยประจุบางส่วน (Partial Discharge: PD) อย่างต่อเนื่องในระบบไฟฟ้าแรงดันปานกลางและแรงดันสูง
สามารถใช้งานร่วมกับ FLIR Assetlink เพื่อเก็บข้อมูลอย่างมีประสิทธิภาพ พร้อมรองรับการวิเคราะห์ขั้นสูง (Advanced Analytics) และการส่งข้อมูลอย่างปลอดภัยไปยัง Asset‑Management Ecosystems
 |  |
คุณสมบัติเด่น
รองรับการตรวจสอบสภาพอุปกรณ์แบบต่อเนื่อง 24/7 Condition Monitoring ช่วยตรวจจับความผิดปกติ เช่น Partial Discharge (PD), Corona, Arcing และความผิดปกติทางไฟฟ้าอื่น ๆ ได้ตั้งแต่ระยะเริ่มต้น เพื่อลดโอกาสการเกิดเหตุขัดข้องโดยไม่คาดคิด และเพิ่มความปลอดภัยในการปฏิบัติงาน
สามารถตรวจจับ ระบุตำแหน่ง ประเมิน และจำแนกประเภทของ Partial Discharge (PD) ได้
รองรับการเชื่อมต่อกับระบบ AssetLink เพื่อรวบรวมข้อมูลจากเซนเซอร์หลายตัวและเชื่อมโยงกับอุปกรณ์แต่ละรายการ
ใช้เทคโนโลยี AI วิเคราะห์ชนิดของ Partial Discharge และประเมินระดับความรุนแรง (Severity Assessment)

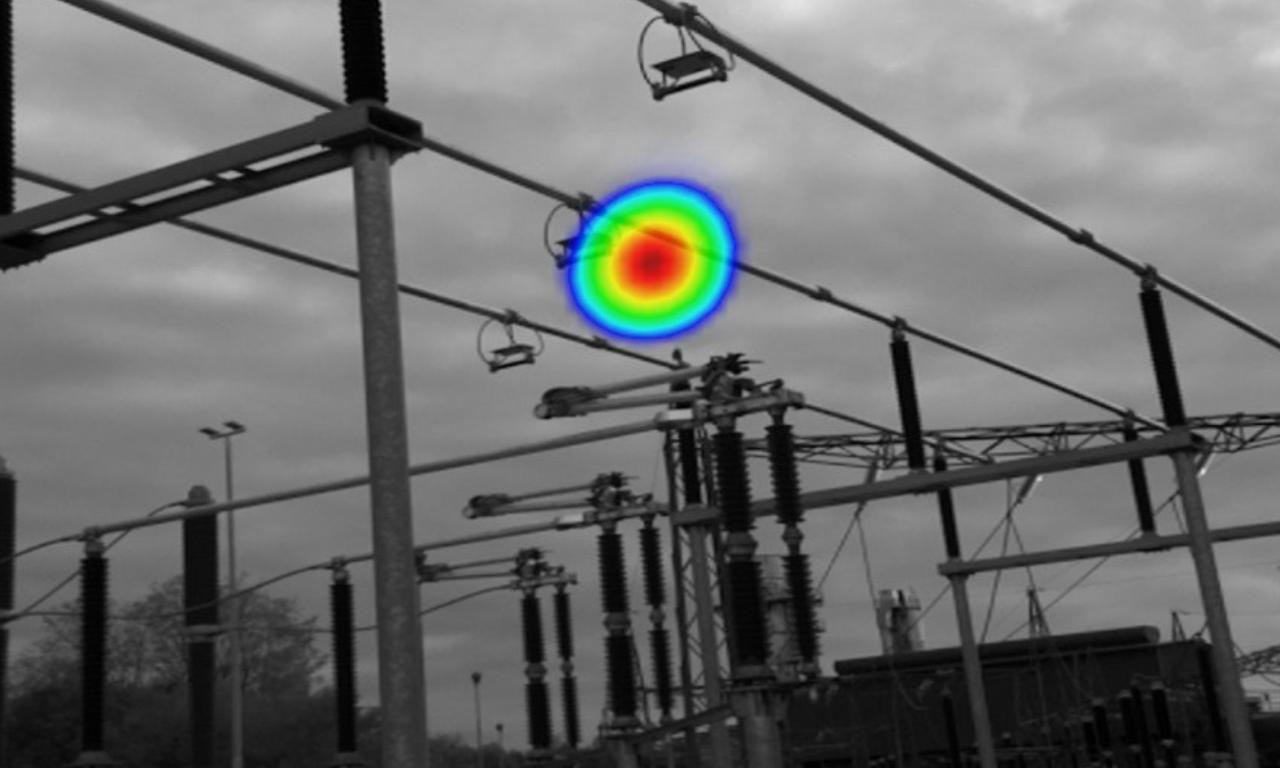

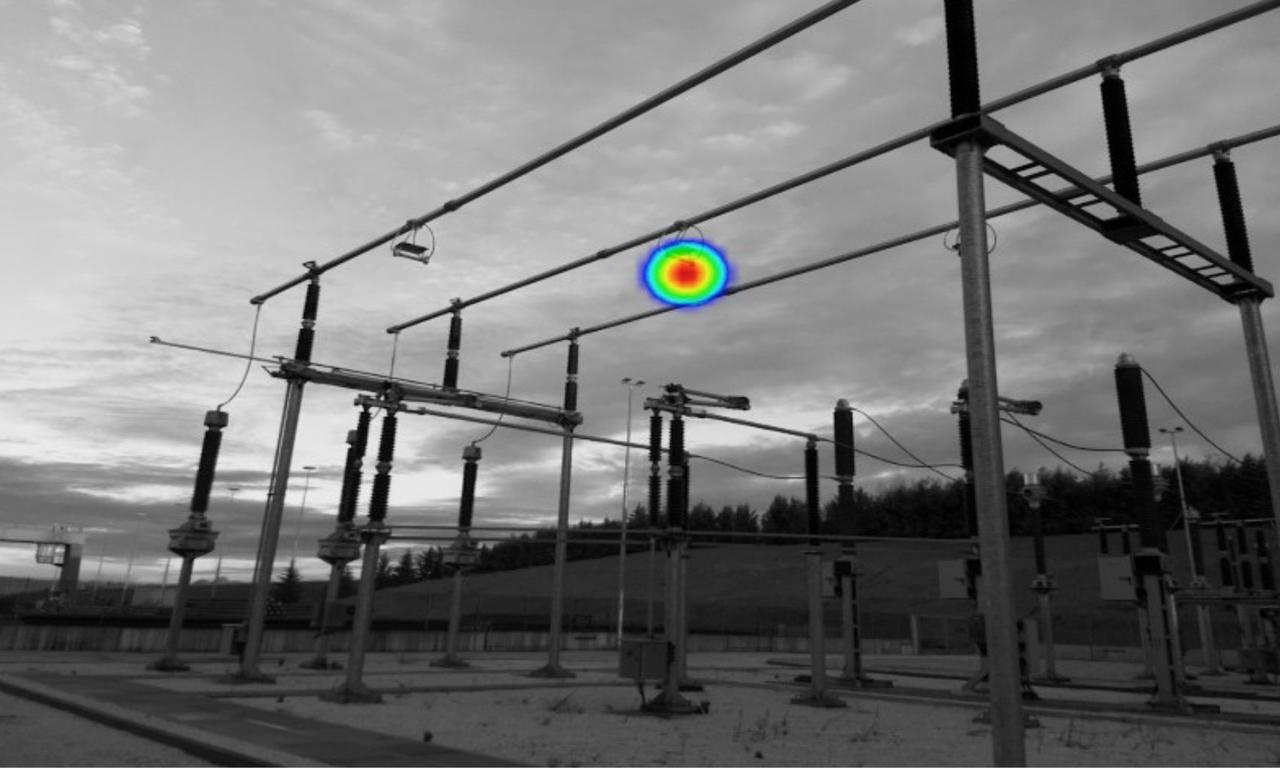

แสดงตำแหน่งการเกิด PD แบบ Real-time
มาตรฐานป้องกันฝุ่นและน้ำ IP66
 |  |
 |  |
 |  |
Main Applications
ตรวจจับความผิดปกติของระบบไฟฟ้าล่วงหน้า

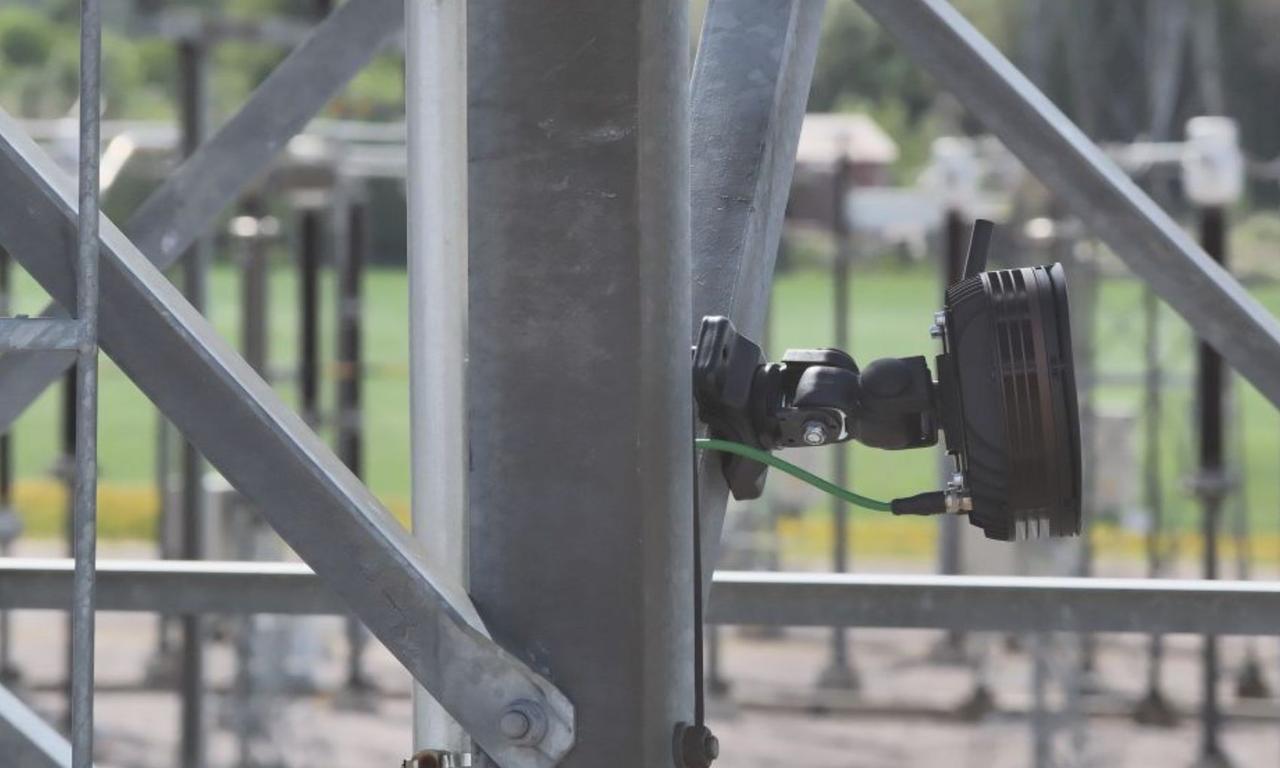

เหมาะสำหรับระบบส่งกำลังไฟฟ้า ระบบจำหน่ายไฟฟ้า และสถานีไฟฟ้าย่อย
ช่วยลดโอกาสเกิดไฟฟ้าดับ ลดงานซ่อมฉุกเฉิน และลดความเสียหายที่มีค่าใช้จ่ายสูง
ตรวจสอบสวิตช์เกียร์แรงดันปานกลางและแรงดันสูงแบบต่อเนื่อง
เหมาะสำหรับโรงงานอุตสาหกรรมที่ต้องการเฝ้าระวังอุปกรณ์ตลอดเวลา
ช่วยตรวจพบ Partial Discharge ตั้งแต่ระยะเริ่มต้น ป้องกันการหยุดเดินเครื่องโดยไม่คาดคิด เพิ่มความปลอดภัย และลด Downtime
ตรวจสอบสภาพ Gas Insulated Switchgear (GIS)
ช่วยตรวจพบความเสื่อมของฉนวน ความชื้น หรือสิ่งปนเปื้อนภายในอุปกรณ์ตั้งแต่ระยะแรก
ลดความเสี่ยงต่อความเสียหายร้ายแรง และช่วยลดค่าใช้จ่ายในการซ่อมแซม
ช่วงการวัด
Acoustic measurements | 124 low-noise MEMS microphones, real-time sound visualization |
Detection threshold | 20kHz: -19.5 dB; 35 kHz: -11.2 dB; 50 kHz: -9.8 dB; 80 kHz: 12.2 dB; 100 kHz: 22.8 dB |
Bandwidth | 2–130 kHz |
Power

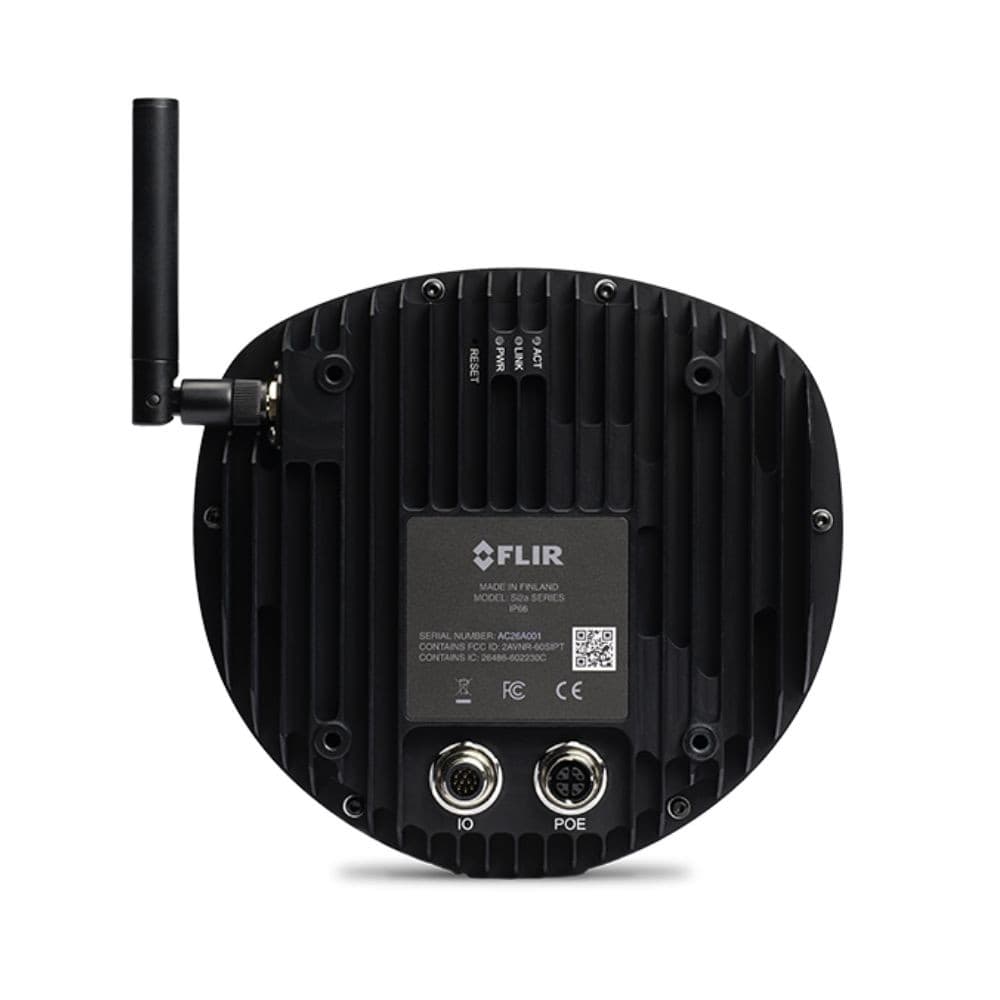

Primary power source PoE+ Type 2 (30 W)
Power consumption 18 W typical, 25.5 W maximum
DC voltage range 42.5–57 V DC
ขนาดเครื่อง

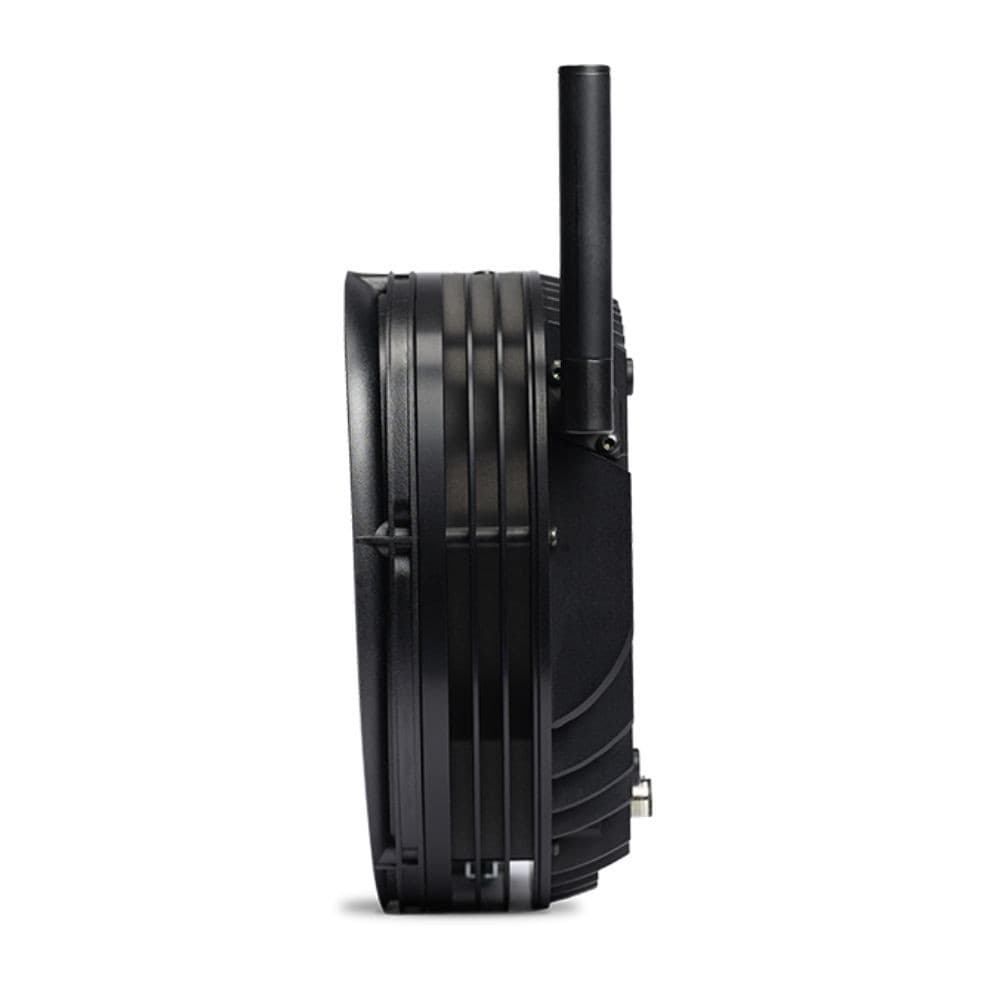

Camera size: 182 × 171 × 79 mm
Camera weight: 1,400 g

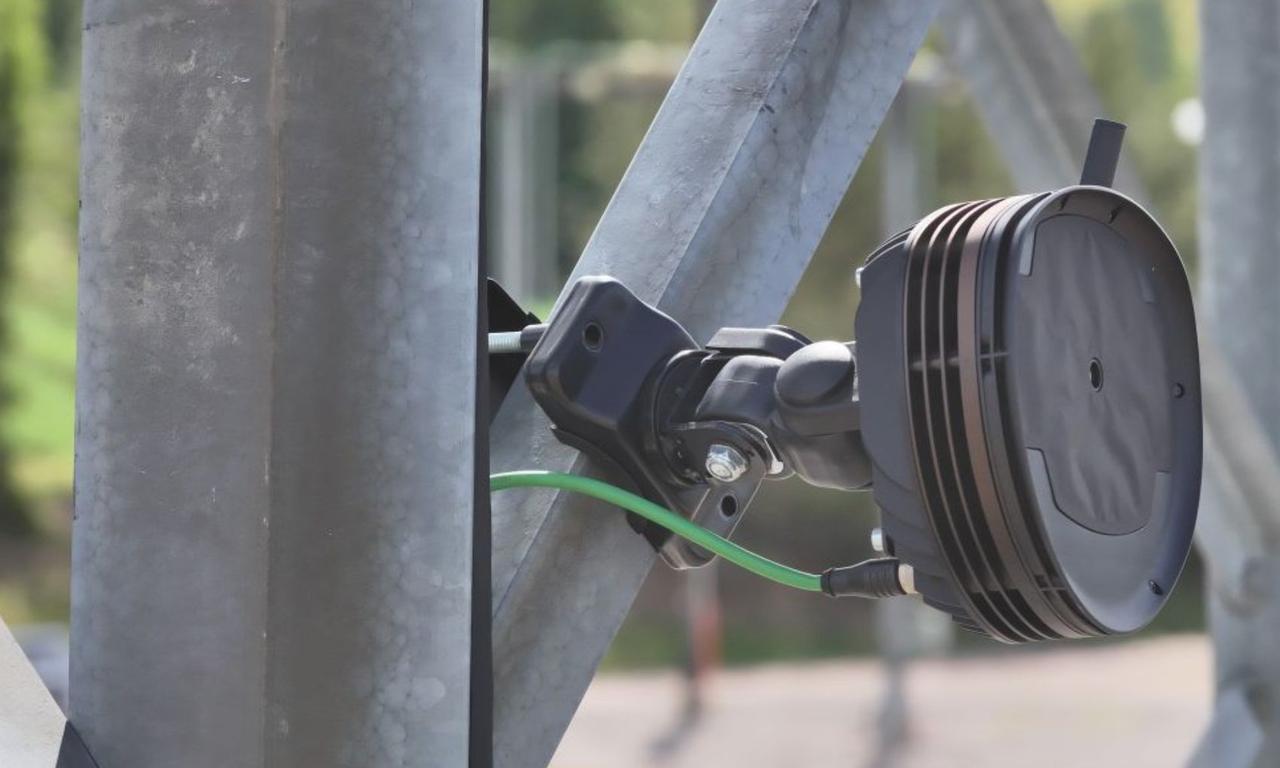

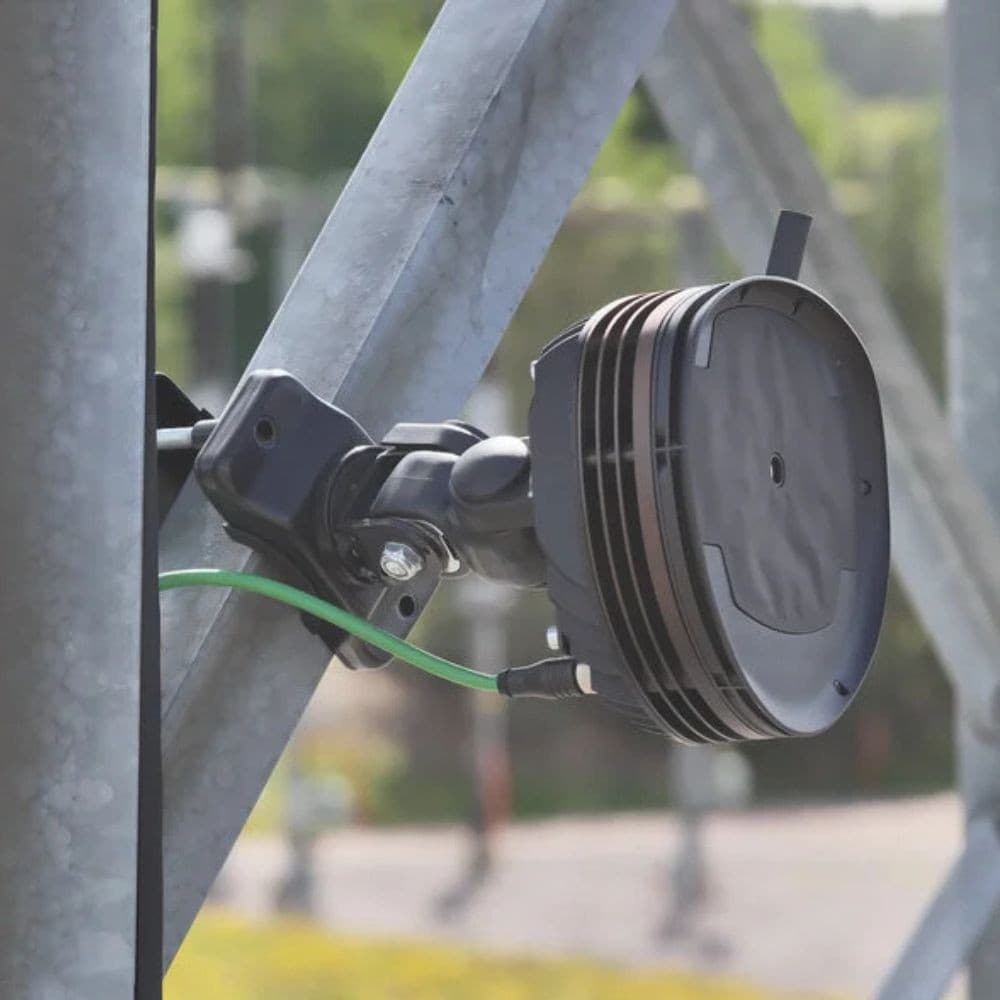

Mounting dimensions: VESA mount: 100 × 100 4 × M4, thread 10 mm
Specification
Acoustic Specifications | |
Acoustic measurements | 124 low-noise MEMS microphones, real-time sound visualization |
Detection threshold | 20kHz: -19.5 dB; 35 kHz: -11.2 dB; 50 kHz: -9.8 dB; 80 kHz: 12.2 dB; 100 kHz: 22.8 dB |
Bandwidth | 2–130 kHz |
Directional resolution | From 1° up to 0.125° |
Operating distance | From 0.3 m (1.0 ft) up to 200 m (656 ft) |
PD type recognition | Surface or Internal Discharge, Positive and Negative Corona, Negative Corona, Floating Discharge |
PRPD pattern recognition | Automatic |
Severity assessment | Automatic AI-based severity assessment including recommended actions |
Imaging and Optical | |
Digital camera | 12 MP Color |
Camera field of view | 75° diagonal |
Video frame rate | Streaming: 15 fps;Snapshots: 30 fps |
Video image resolution | 960 × 540 streaming |
Aspect ratio | 16:9 |
