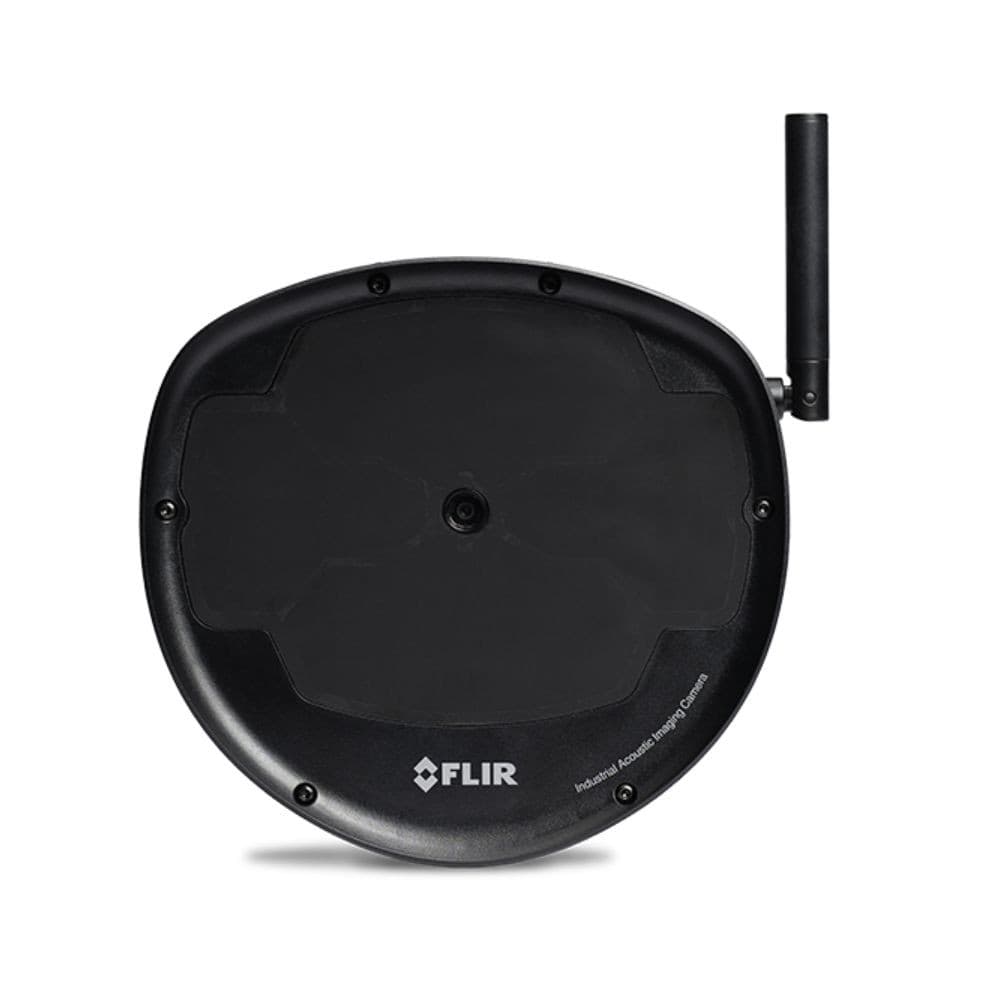

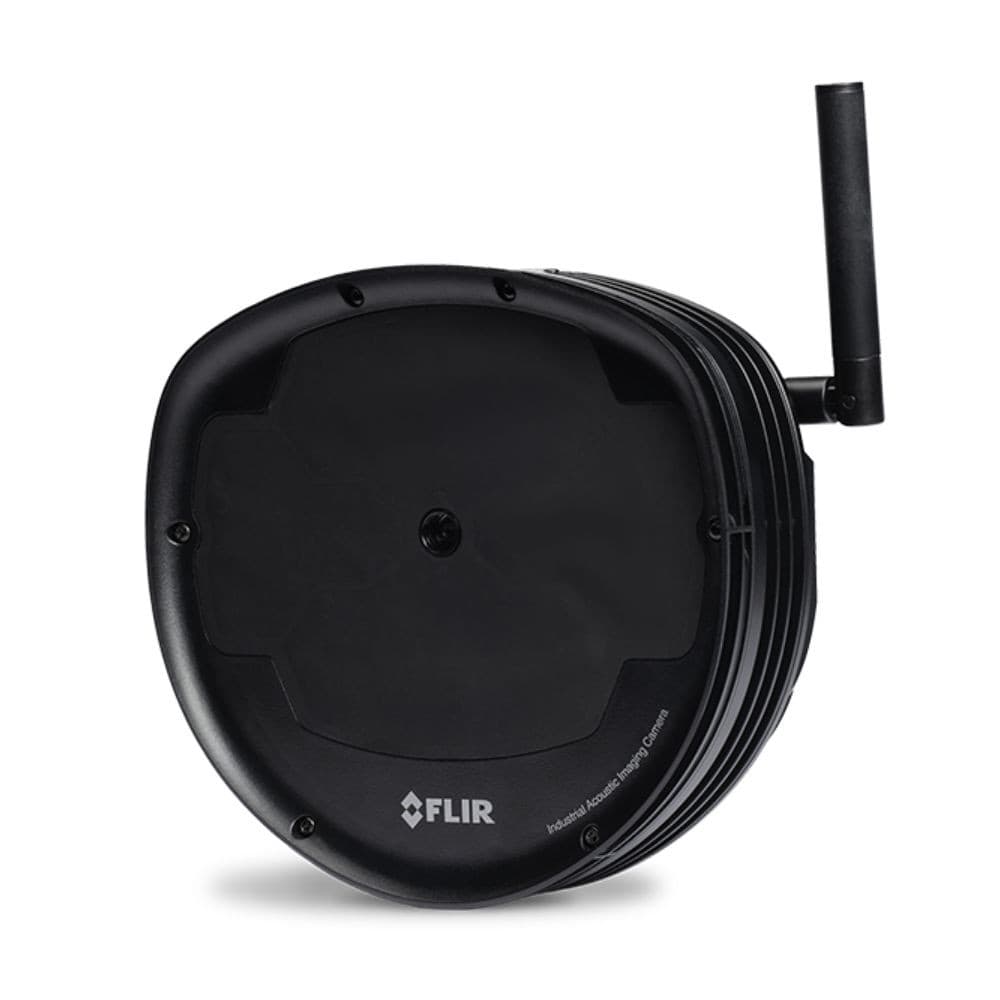

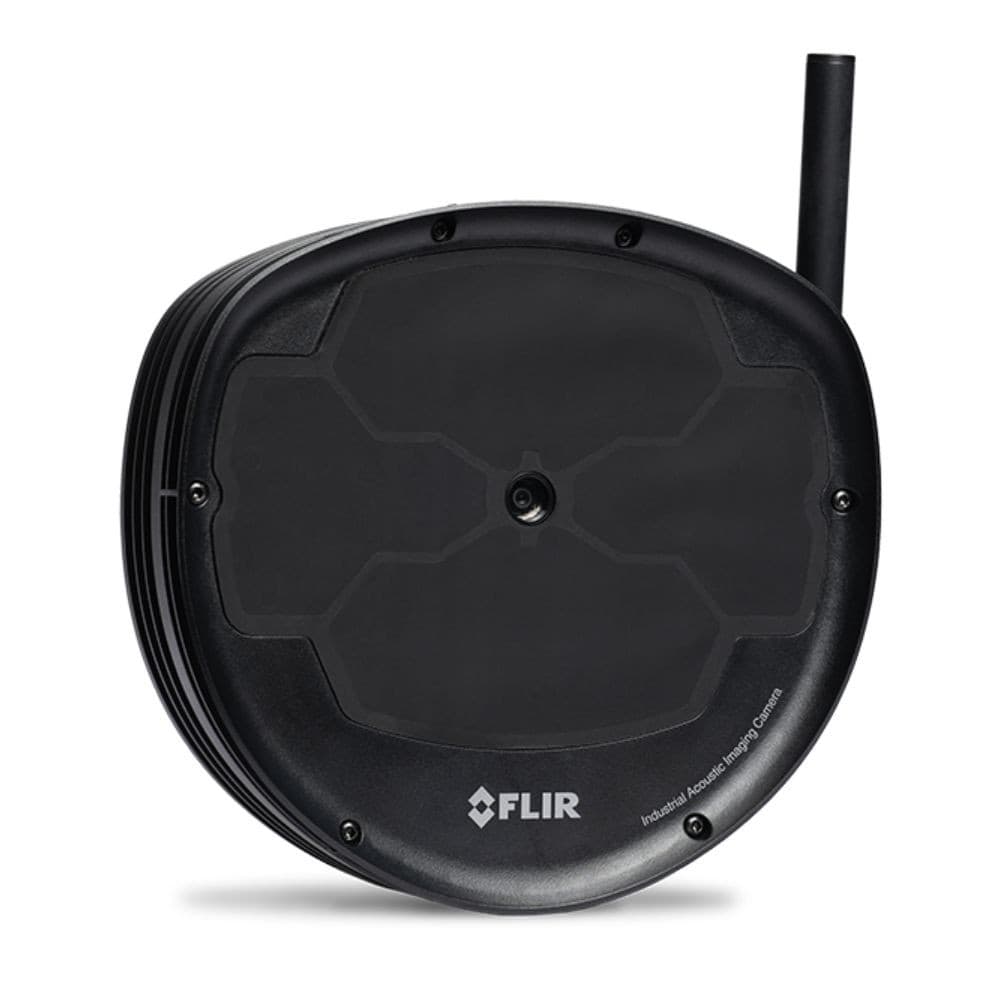

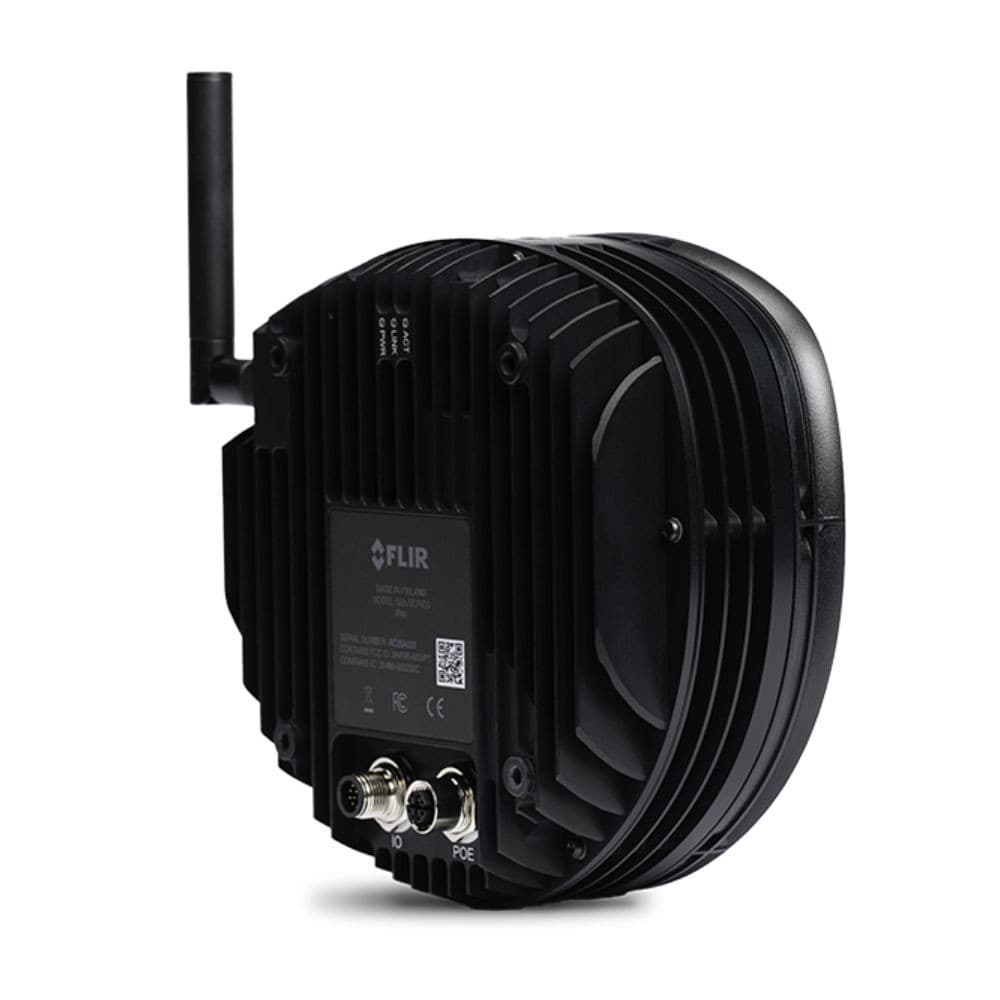

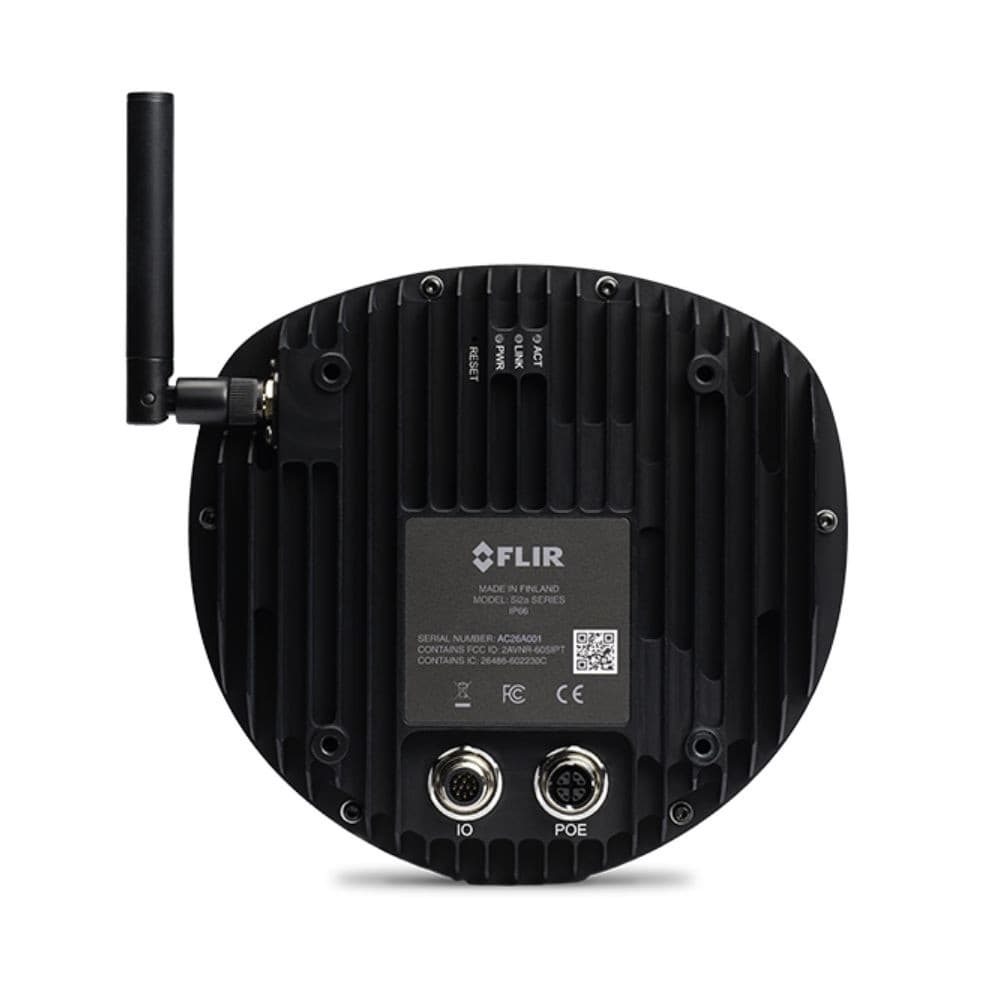

FLIR Si2a-LD Fixed Acoustic Imaging Camera for Leak Detection
SKU
FLIR-SI2A-LD
Model
FLIR-Si2a-LD
กล้อง Acoustic Imaging แบบติดตั้งถาวร สำหรับเฝ้าระวังและตรวจสอบความผิดปกติอย่างต่อเนื่องตลอด 24 ชั่วโมง สามารถตรวจจับและระบุตำแหน่งแหล่งกำเนิดความผิดปกติได้จากระยะไกลสูงสุด 200 m (656 ft) พร้อมระบบวิเคราะห์ด้วย AI, ไมโครโฟน MEMS 124 ตัว นอกจากนี้ ตัวเครื่องยังได้รับการออกแบบให้มีมาตรฐาน IP66 และรองรับการติดตั้งแบบ VESA
เอกสารที่เกี่ยวข้อง
FLIR Si2a-LD Value Sheet.pdf
Flir Si2a-LD Value Sheet
*ต้องลงชื่อเข้าใช้
คำถามที่พบบ่อย
มีข้อสงสัยเกี่ยวกับสินค้า/บทความ สอบถามชุมชนหรือผู้เชี่ยวชาญของเรา
[New] Fixed Acoustic Imaging Camera for Leak Detection
FLIR Si2a-LD ออกแบบมาเพื่อเฝ้าระวังอุปกรณ์สำคัญอย่างต่อเนื่อง โดยสามารถตรวจจับ ระบุตำแหน่ง และประเมินปริมาณการรั่วไหลของอากาศอัดและก๊าซ รวมถึงการรั่วไหลขนาดเล็กหรือการรั่วไหลที่เกิดขึ้นเป็นช่วง ๆ ซึ่งการตรวจสอบแบบเป็นครั้งคราวอาจไม่สามารถตรวจพบได้ โดยสามารถตรวจจับได้จากระยะไกลสูงสุด 200 m (656 ft) ช่วยให้ผู้ปฏิบัติงานสามารถตรวจสอบอุปกรณ์ได้โดยไม่ต้องเข้าใกล้พื้นที่เสี่ยง พร้อมลดโอกาสที่ความผิดปกติจะพัฒนาไปสู่เหตุขัดข้อง การหยุดชะงักของระบบ หรือ Downtime ที่มีค่าใช้จ่ายสูง
พร้อมระบบ AI ที่ช่วยประมวลผลและวิเคราะห์สัญญาณที่ซับซ้อน พร้อมแสดงผลเป็นข้อมูลที่เข้าใจง่ายและนำไปใช้งานได้จริง ช่วยลดภาระในการตรวจสอบและลดการพึ่งพาการวิเคราะห์ด้วยตนเอง

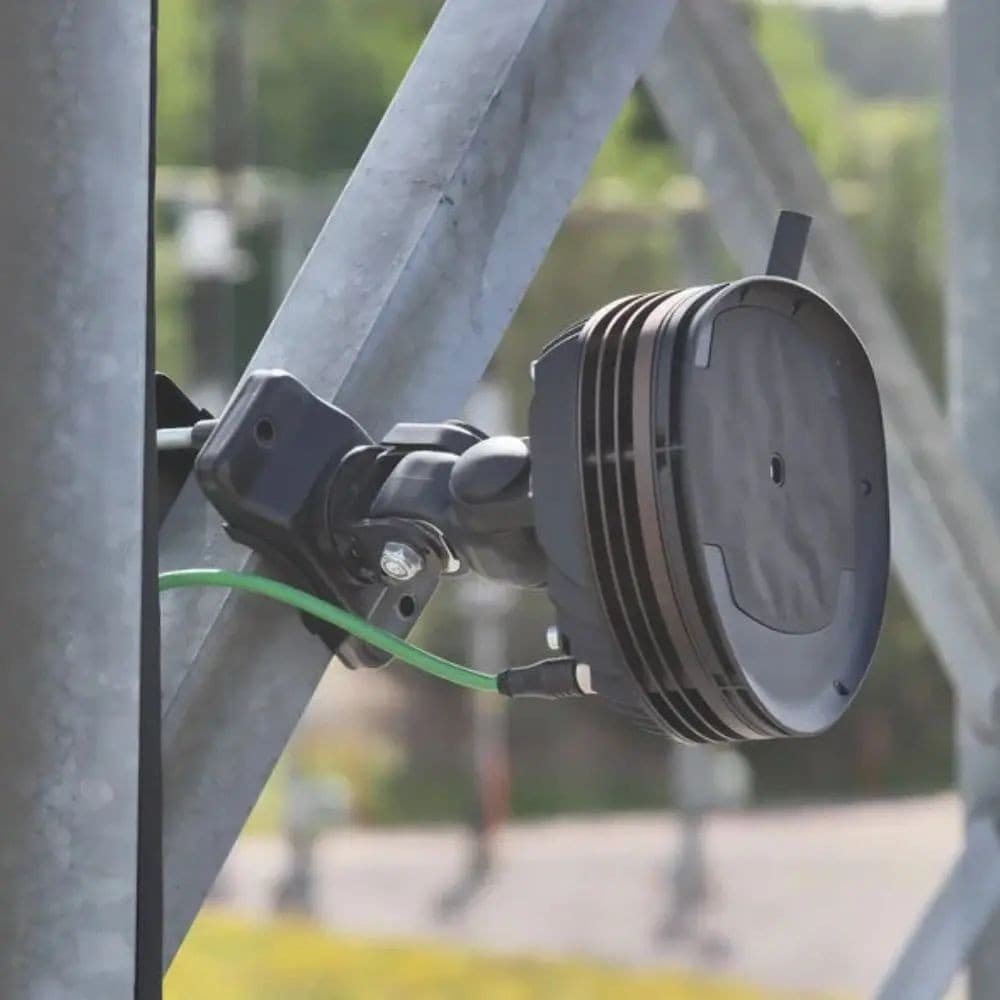

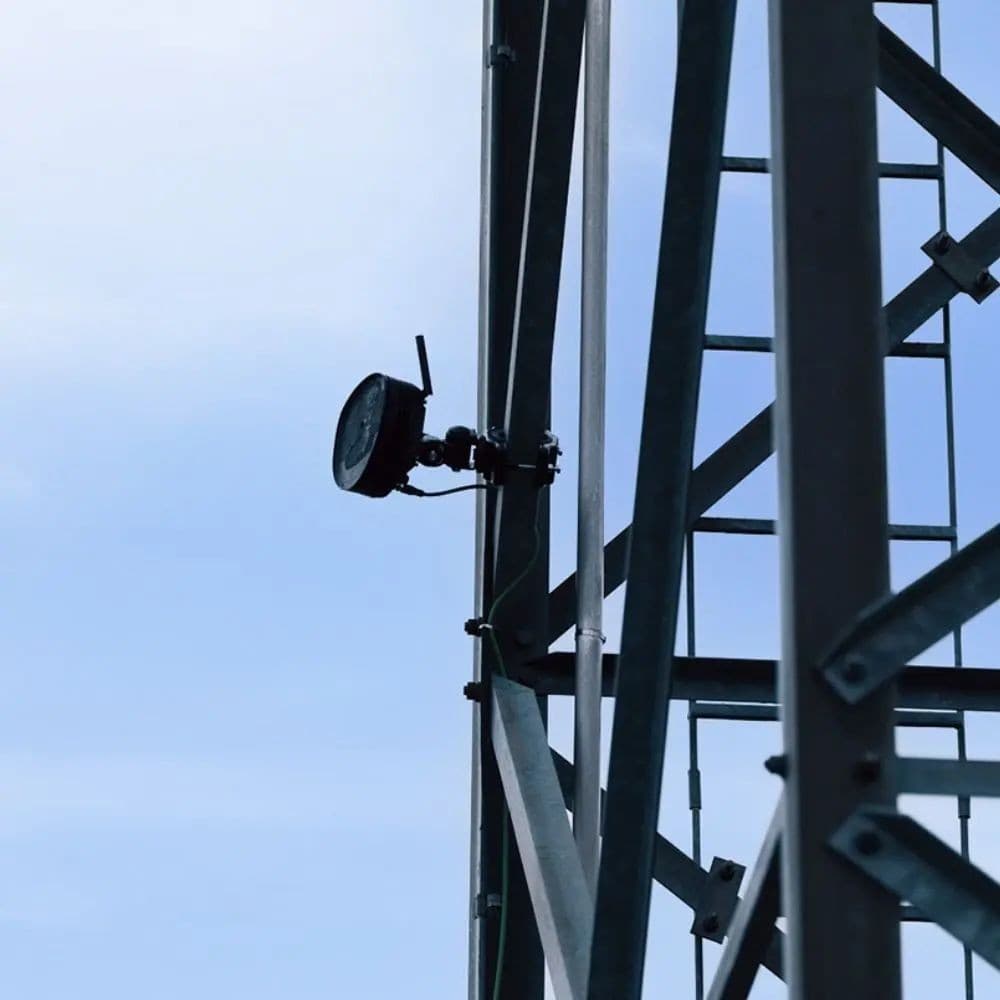

ตัวเครื่องมีมาตรฐาน IP66 และรองรับการติดตั้งแบบ VESA Mount ทำให้ FLIR Si2a-LD เหมาะสำหรับการติดตั้งแบบถาวรในสภาพแวดล้อมอุตสาหกรรมที่มีความรุนแรง อีกทั้งยังสามารถเชื่อมต่อกับระบบจัดการข้อมูลขององค์กรได้อย่างสะดวก เหมาะสำหรับการเฝ้าระวัง Switchgear, Substation และ Gas-Insulated Switchgear (GIS) เพื่อเพิ่มความปลอดภัย ความน่าเชื่อถือ และความต่อเนื่องในการทำงานของระบบ
 |  |
คุณสมบัติเด่น
ตรวจสอบความผิดปกติแบบต่อเนื่อง 24 ชั่วโมง ช่วยให้สามารถตรวจพบการรั่วไหลของอากาศอัดและก๊าซได้ตั้งแต่เนิ่น ๆ
สามารถประเมินอัตราการรั่วไหลและคำนวณต้นทุนจากการรั่วไหล สำหรับอากาศอัดและก๊าซ ได้แก่ ammonia, argon, carbon dioxide, helium, hydrogen, methane, natural gas, nitrogen
รองรับการเชื่อมต่อกับระบบ AssetLink เพื่อรวบรวมข้อมูลจากเซนเซอร์หลายตัวและเชื่อมโยงกับอุปกรณ์แต่ละรายการ
วิเคราะห์ข้อมูลแบบเรียลไทม์ด้วย AI ช่วยวิเคราะห์และประเมินระดับความรุนแรงของ Partial Discharge
ตรวจจับได้จากระยะไกลสูงสุด 200 m (656 ft)
ใช้ไมโครโฟน MEMS แบบ Low-Noise จำนวน 124 ตัว พร้อมระบบแสดงผลเสียงแบบเรียลไทม์
ตัวเครื่องออกแบบสำหรับการติดตั้งประจำจุด พร้อมมาตรฐาน IP66 และ VESA Mount เหมาะสำหรับใช้งานในสภาพแวดล้อมอุตสาหกรรมและพื้นที่ที่มีสภาวะการทำงานที่รุนแรง
 |  |
 |  |
 |  |
Main Applications
ตรวจจับการรั่วไหลของอากาศอัดตั้งแต่เนิ่น ๆ ในระบบท่อจ่าย วาล์ว ข้อต่อ และจุดเชื่อมต่อต่าง ๆ ช่วยลดการสูญเสียพลังงาน ลดต้นทุนในการดำเนินงาน และช่วยตรวจพบการสูญเสียที่ซ่อนอยู่ซึ่งการตรวจสอบแบบทั่วไปอาจไม่สามารถระบุได้
ตรวจสอบระบบก๊าซและโครงสร้างที่เกี่ยวข้องอย่างต่อเนื่อง เพื่อระบุการปล่อยก๊าซรั่วไหล (Fugitive Emissions) การรั่วไหลของก๊าซแรงดัน และการเสื่อมสภาพของซีลหรือวัสดุปิดผนึก ก่อนที่ปัญหาเหล่านี้จะพัฒนาไปจนกลายเป็นความเสี่ยงด้านความปลอดภัย
ช่วงการวัด
Acoustic Measurement | 124 low-noise MEMS microphones, real-time sound visualization |
Bandwidth | 2 kHz to 130 kHz |
Detection Threshold | 20 kHz: -19.5 dB; |
Discharge Detection | Surface or Internal Discharge, Positive and Negative Corona, Negative Corona, Floating Discharge |
Distance | From 0.3 m (1.0 ft) up to 200 m (656 ft) |
Leak Rate | Automatic leak recognition including estimated leak size and annual cost |
Power Supply
Primary power source: PoE+ Type 2
Power consumption: 18 W typical, 25.5 W maximum, PoE 30 W
DC voltage range: 42.5 - 57 VDC
ขนาดเครื่อง
Camera size: 182 × 171 × 79 mm
Camera weight: 1,400 g
Mounting dimensions: VESA mount: 100 × 100 4 × M4, thread 10 mm
Specification
Acoustic Specifications | |
Acoustic measurements | 124 low-noise MEMS microphones, real-time sound visualization |
Detection threshold | 20 kHz: -19.5 dB 35 kHz: -11.2 dB 50 kHz: -9.8 dB 80 kHz: 12.2 dB 100 kHz: 22.8 dB |
Bandwidth | 2–130 kHz |
Directional resolution | From 1° up to 0.125° |
Operating distance | From 0.3 m (1.0 ft) up to 200 m (656 ft) |
Leak localization and detection | Automatic leak recognition including estimated leak size and annual cost |
Leak rate detection threshold | 0.0032 l/min from 2.5 m, 0.0044 l/min from 6 m |
Gases detected | Detects all gases provided they are under sufficient pressure. Quantifies leak rate costs for compressed air, ammonia, argon, carbon dioxide, helium, hydrogen, methane, natural gas, and nitrogen. |
Imaging and Optical | |
Digital camera | 12 MP Color |
Camera field of view | 75° diagonal |
Video frame rate | Streaming: 15 fps Snapshots: 30 fps |
Video image resolution | 960 × 540 streaming |
Aspect ratio | 16:9 |
Communication and Connectivity | |
Network interfaces | M12 x-code 8-pin Ethernet, PoE IEEE 802.3at |

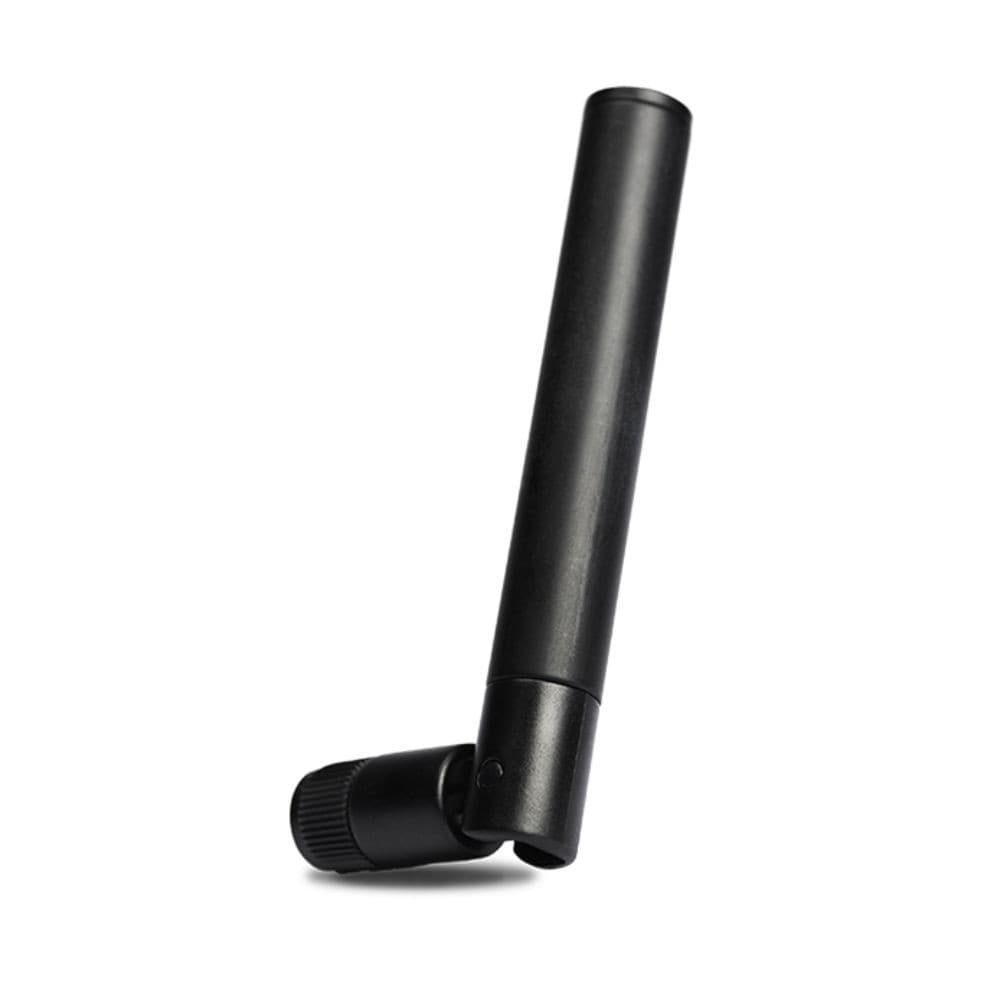

Wireless connectivity | Wi-Fi 2.4 GHz / 5 GHz, IEEE 802.11 b/g/n/ac |
Supported protocols | TCP/IP, RTSP MQTT, SMTP, FTP |
Data transfer | Video streaming bandwidth: 7.5 Mbps (typical) |
Firmware updates | Via acoustic configurator tool |
Digital I/O | 2-pin output / 2-pin input |
Current loop output | 4–20 mA, 8 discrete levels (2 mA resolution) |
System Integration and Event Handling | |
API | HTTP, REST (documentation in the acoustic configurator tool) |
Event Triggering | Leak detection and minimum leak size / Leak detection and cost estimation / dB SPL Threshold |
Data Formats | |
Export file | .nlz (compatible with Thermal Studio and the Flir Acoustic Viewer) |
Data messages | .json |
Analysis and Reporting | |
Offline | Flir Thermal Studio (desktop software) |
Web Interface | Acoustic configurator tool |
