Imada AMK-360 Angle Meter Unit | For Torque Gauge
AMK-360
AMK-360

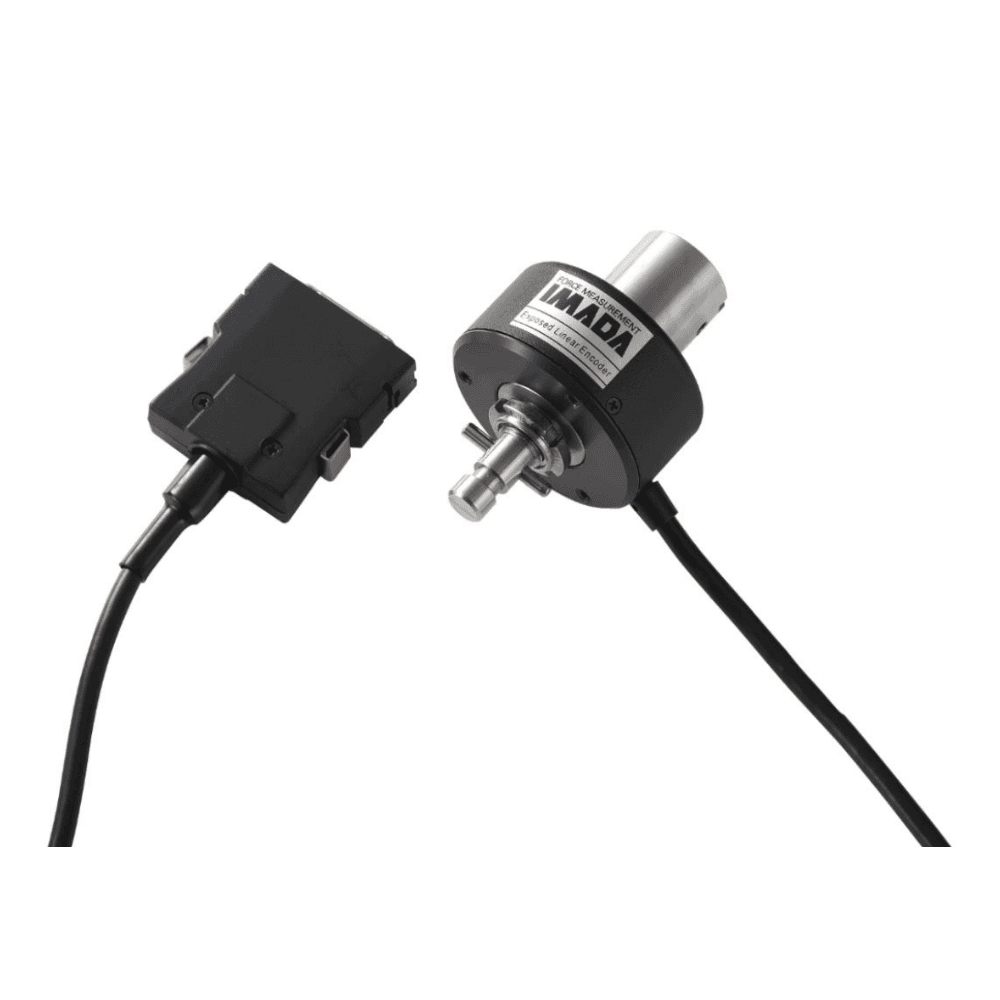

ชุดวัดมุม (Angle Meter Unit) สำหรับวัดมุมการหมุน ต้องเอาไปต่อกับเครื่องวัดแรงบิด (Torque Gauge) เพื่อดูว่าหมุนไปกี่องศา พร้อมกับแรงบิดเท่าไหร่ ยี่ห้อ Imada
คำถามที่พบบ่อย
มีข้อสงสัยเกี่ยวกับสินค้า/บทความ สอบถามชุมชนหรือผู้เชี่ยวชาญของเรา
Angle Meter Unit | For Torque Gauge

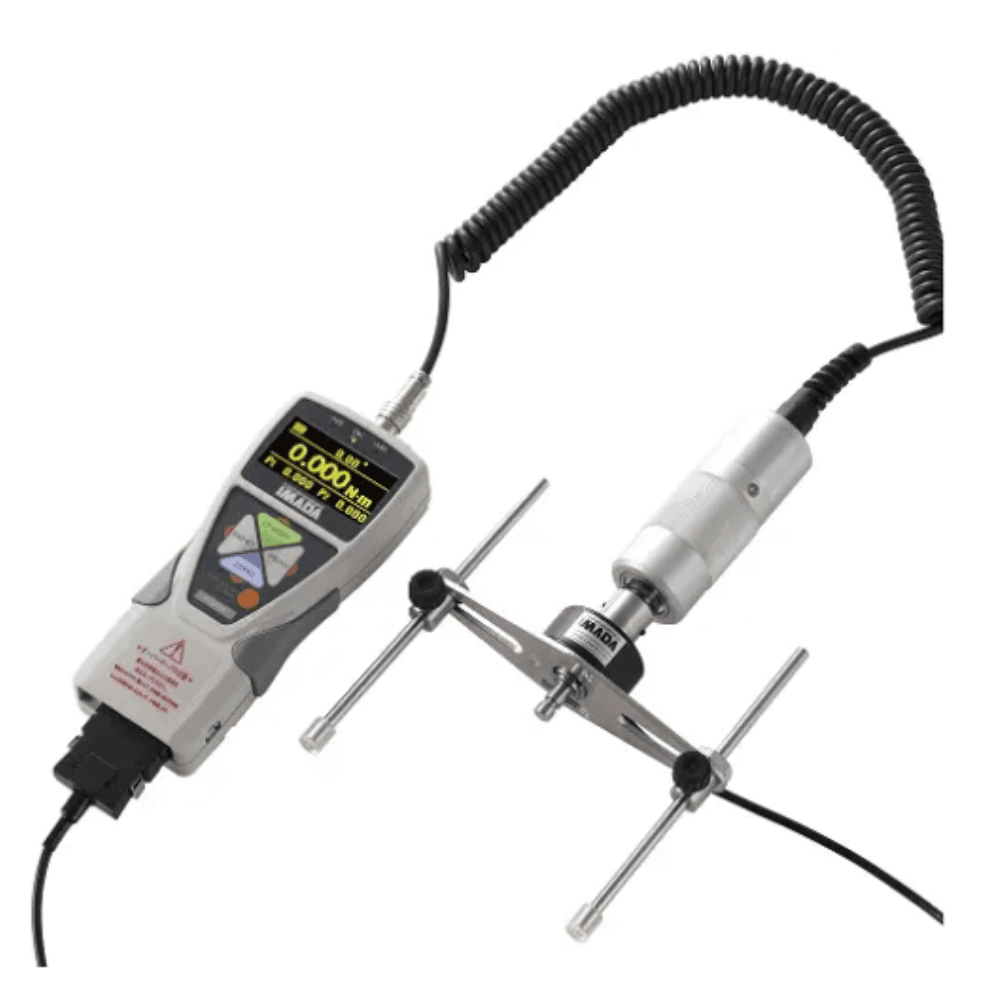

อุปกรณ์สำหรับวัดมุมการหมุน (Angle) ออกแบบมาเพื่อใช้งานร่วมกับเครื่องวัดแรงบิด (Torque Gauge) โดยเฉพาะ เพื่อให้สามารถวัดค่าแรงบิดและมุมการหมุนได้พร้อมกันในการทดสอบเดียว
ทำหน้าที่เป็นเซ็นเซอร์ตรวจจับการหมุนของชิ้นงาน และส่งค่ามุมไปยังเครื่องวัดแรงบิดที่เชื่อมต่ออยู่ ทำให้สามารถวิเคราะห์ความสัมพันธ์ระหว่างแรงบิดกับมุมการหมุนได้อย่างแม่นยำ
ไม่สามารถใช้งานแบบเดี่ยวได้ จำเป็นต้องเชื่อมต่อกับเครื่องวัดแรงบิด

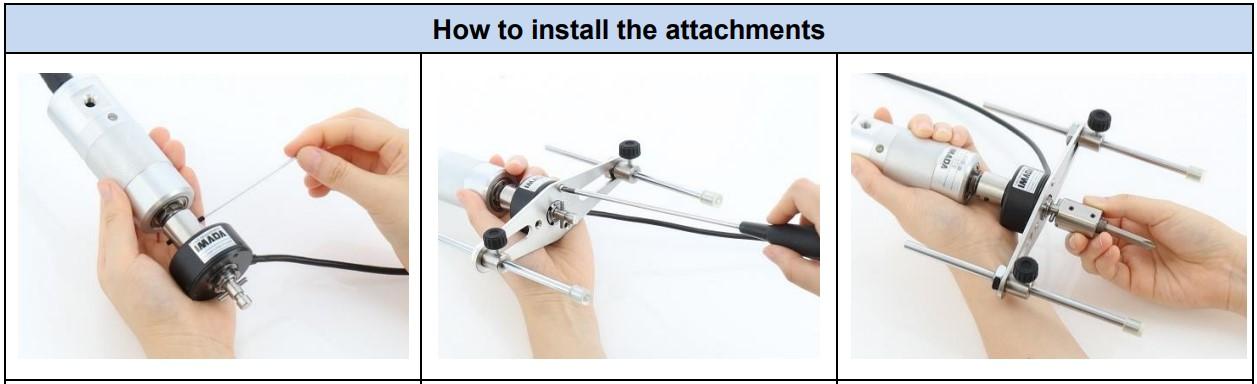

วิธีการติดตั้ง
ขั้นตอนที่ 1: ยึดชุดวัดมุม (Angle meter unit) เข้ากับตัวเซนเซอร์วัดแรงบิด (Torque sensor) ด้วยประแจหกเหลี่ยม
ขั้นตอนที่ 2 : ยึดขาค้ำ (Stay) เข้ากับชุดวัดมุม
ขั้นตอนที่ 3 : ติดตั้งอุปกรณ์เสริม (เช่น หัวไขควง) เข้ากับแกนวัด
ขนาดอุปกรณ์
Length of cable: 1 m
Weight: 130 g
ช่วงการวัด
Angle measurement range: 0.1 to 9999.9 degrees
Specification
Model | AMK-360 |
Resolution | 0.1 degree |
Angle measurement range | 0.1 to 9999.9 degrees |
Length of cable | Approx. 1m |
Weight | Approx. 130g (excludes cable and connector) |
Mountable Torque Gauge | HTGA series (HTGA-2N/5N/10N) eHT series (eHT-2N/5N/10N) |
