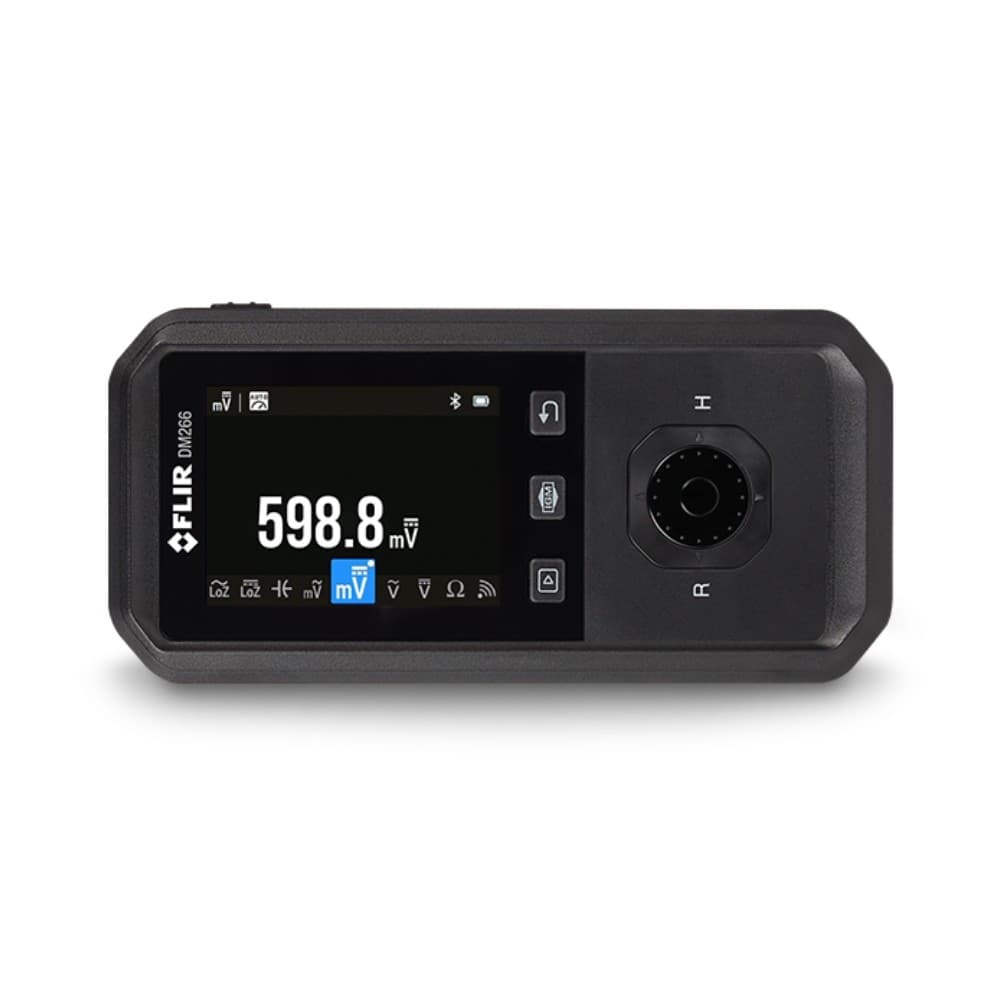

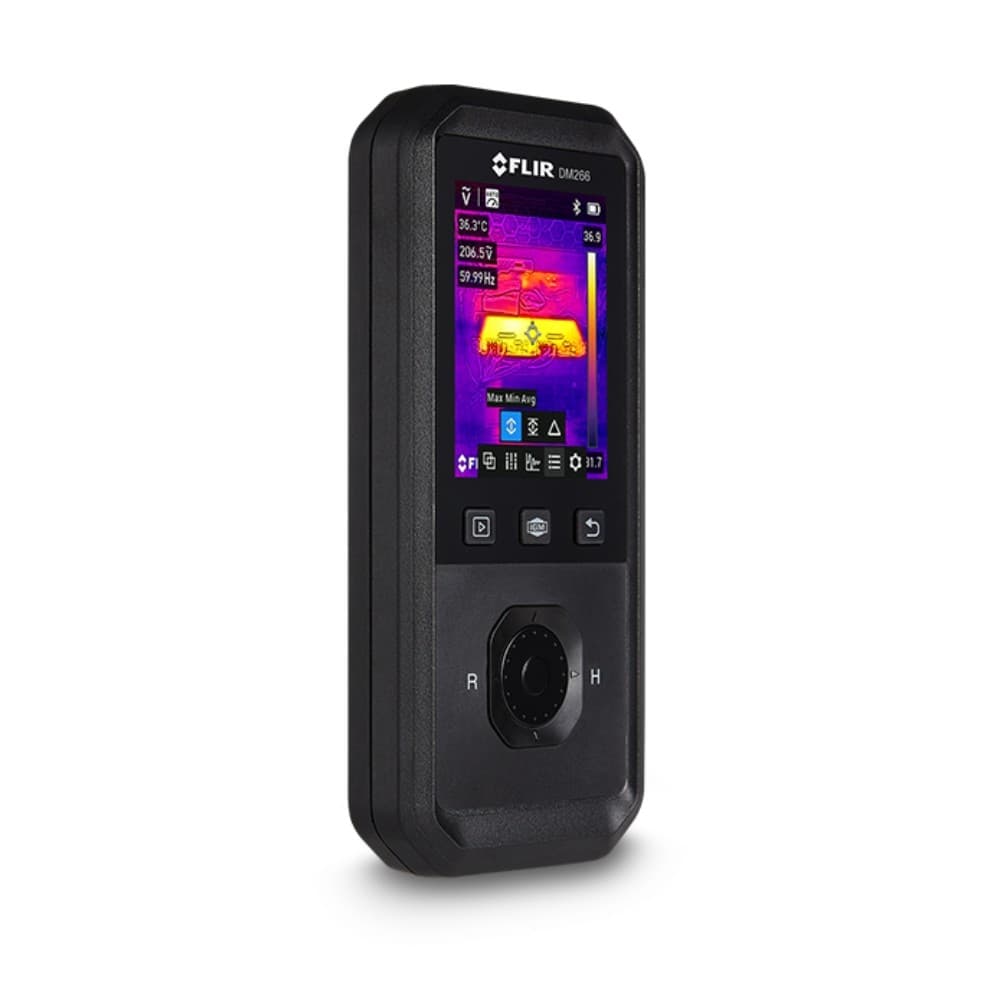

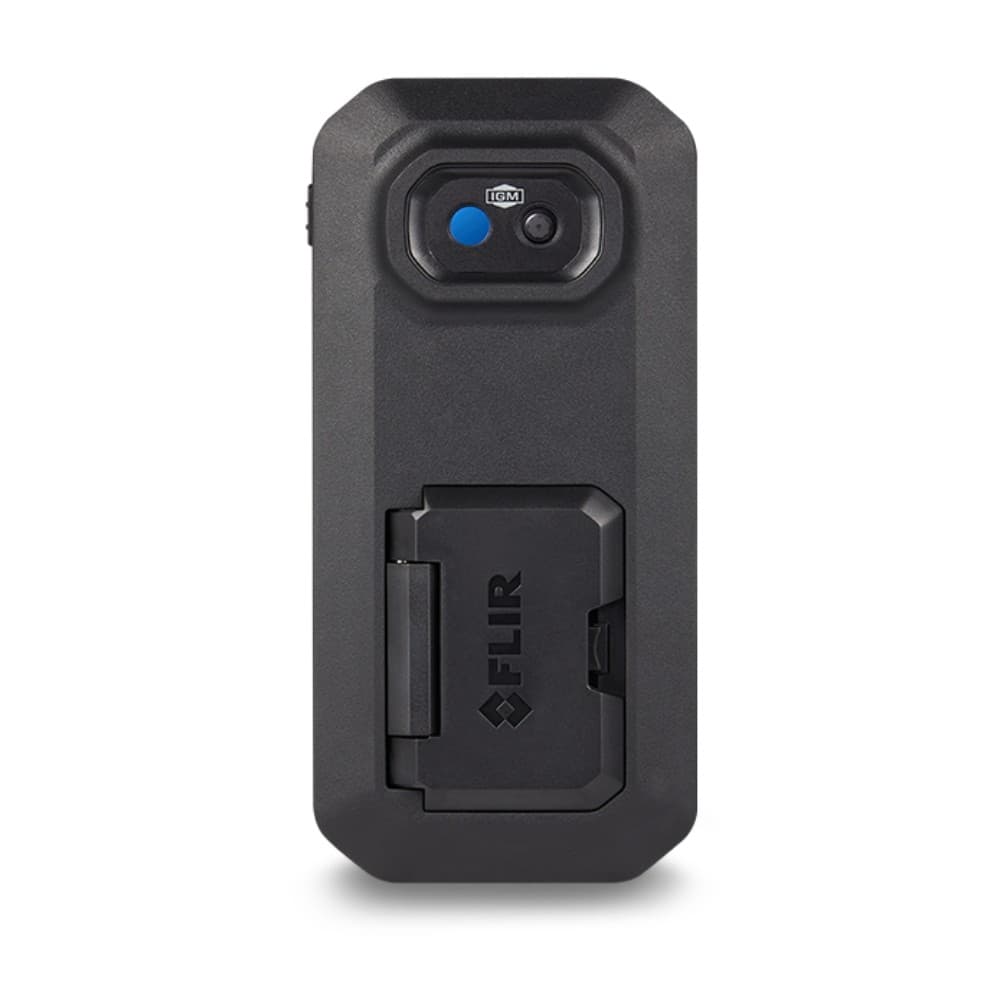

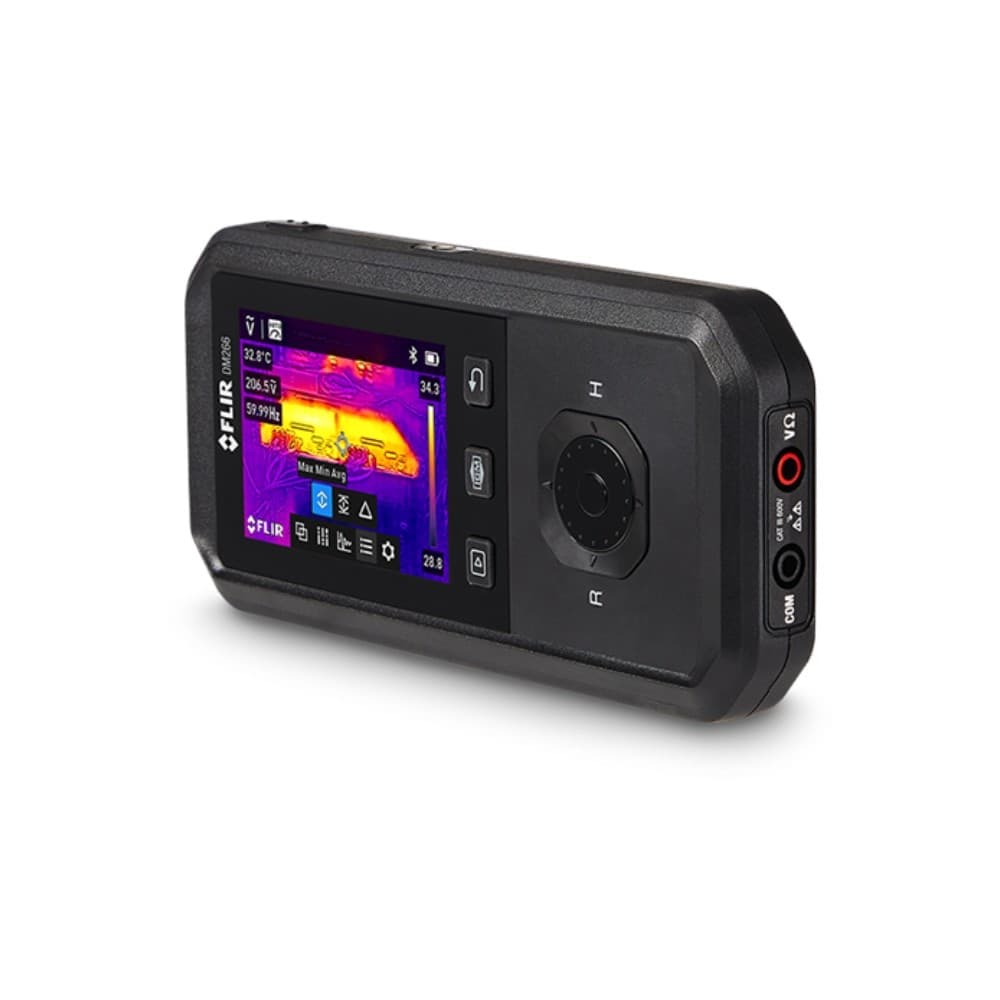

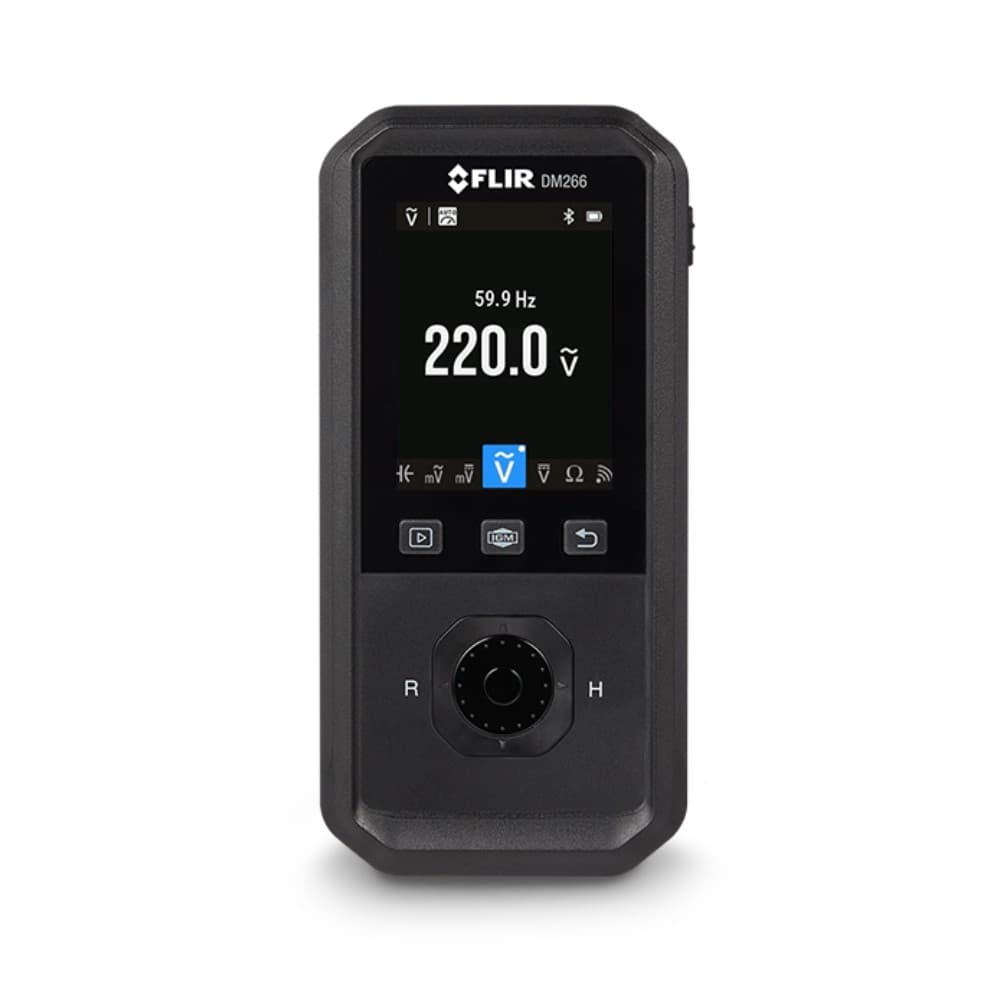

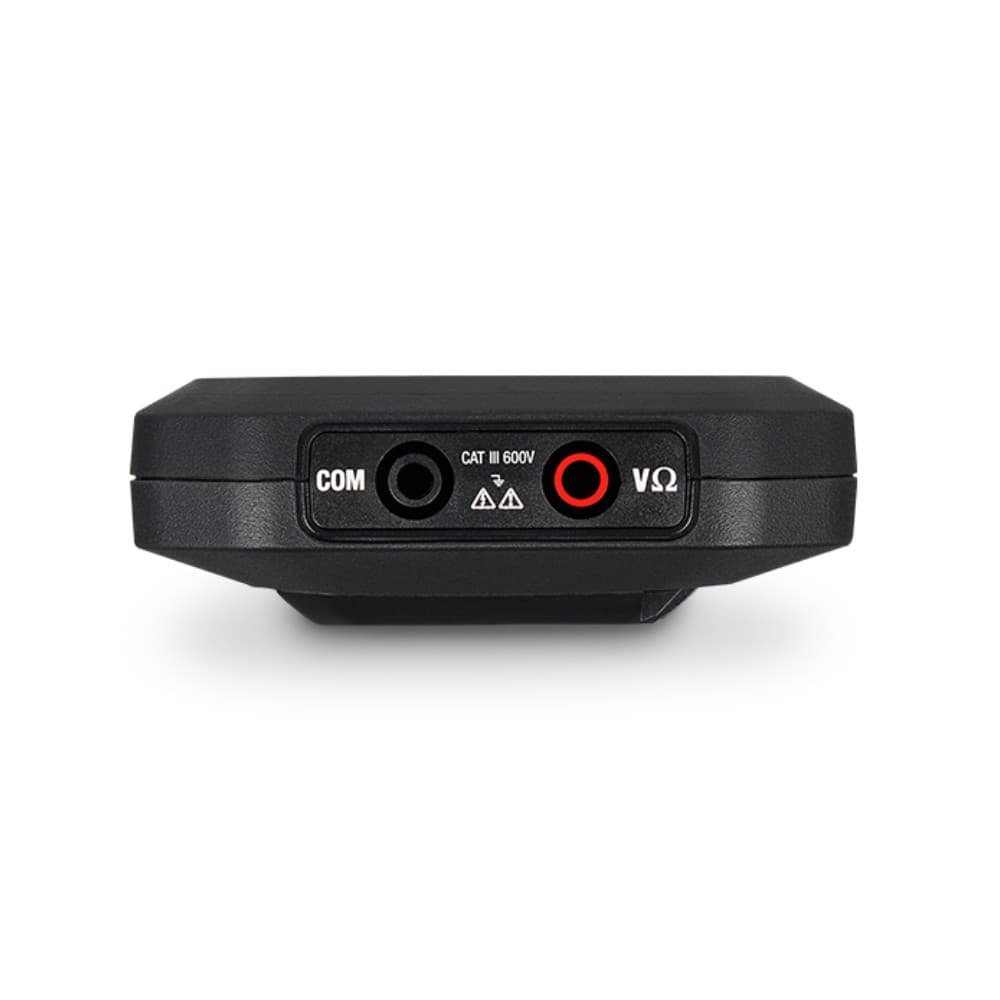

FLIR DM266 มัลติมิเตอร์ดิจิทัล True RMS | Compact Thermal Imaging Multimeter
SKU
FLIR-DM266
Model
FLIR-DM266
[New] FLIR DM266 มัลติมิเตอร์ดิจิทัล True RMS พร้อมระบบตรวจวัดด้วยอินฟราเรด IGM™ ที่ช่วยให้ผู้ใช้งานสามารถค้นหาจุดผิดปกติทางไฟฟ้าได้อย่างรวดเร็วและปลอดภัย โดยผสานการวัดทางไฟฟ้าเข้ากับภาพถ่ายความร้อนเพื่อช่วยระบุตำแหน่งปัญหาได้ง่ายขึ้น ยี่ห้อ FLIR
฿36,400.00ไม่รวมภาษี 7%
จำนวน
สินค้าใกล้หมดแล้ว
เอกสารที่เกี่ยวข้อง
FLIR DM 266 User Manual.pdf
User Manual
*ต้องลงชื่อเข้าใช้
FLIR DM266 Datasheet.pdf
Datasheet
*ต้องลงชื่อเข้าใช้
คำถามที่พบบ่อย
มีข้อสงสัยเกี่ยวกับสินค้า/บทความ สอบถามชุมชนหรือผู้เชี่ยวชาญของเรา
New | FLIR DM266 มัลติมิเตอร์ดิจิทัล True RMS | Compact Thermal Imaging Multimeter
FLIR DM266 มัลติมิเตอร์ดิจิทัล True RMS พร้อมระบบตรวจวัดด้วยอินฟราเรด IGM™ ที่ช่วยให้ผู้ใช้งานสามารถค้นหาจุดผิดปกติทางไฟฟ้าได้อย่างรวดเร็วและปลอดภัย โดยผสานการวัดทางไฟฟ้าเข้ากับภาพถ่ายความร้อนเพื่อช่วยระบุตำแหน่งปัญหาได้ง่ายขึ้น
ตัวเครื่องมาพร้อมเทคโนโลยี MSX® (Multi-Spectral Dynamic Imaging) ที่นำรายละเอียดจากภาพจริงมาผสานกับภาพความร้อน ทำให้เห็นตำแหน่งของอุปกรณ์และจุดที่มีความผิดปกติได้ชัดเจนยิ่งขึ้น
ด้วยขนาดกะทัดรัดและฟังก์ชันที่ออกแบบมาเพื่อการทำงานภาคสนาม จึงเหมาะสำหรับงานตรวจสอบ ซ่อมบำรุง และ Troubleshooting ระบบไฟฟ้า
 |  |
 |  |
 |  |
คุณสมบัติเด่น

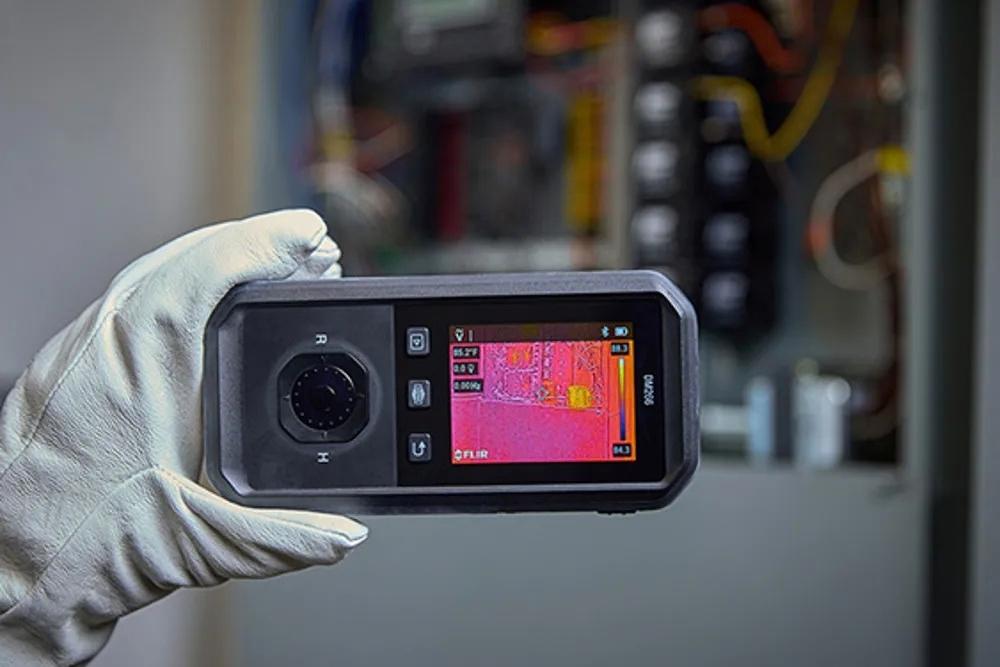

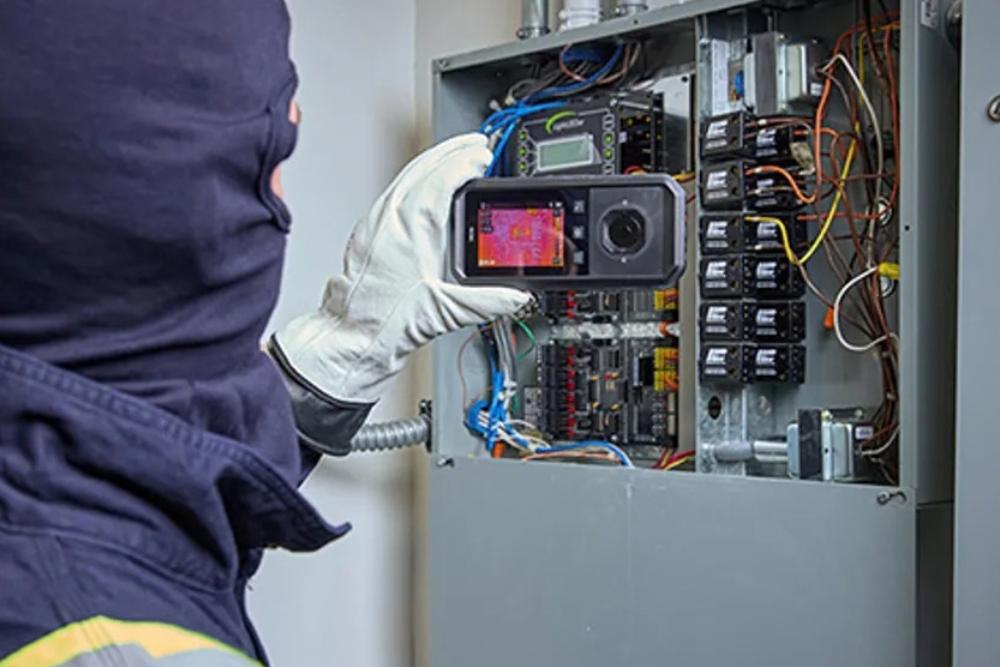

IGM™ (Infrared Guided Measurement) ช่วยระบุตำแหน่งจุดผิดปกติทางไฟฟ้าด้วยภาพความร้อน
MSX® ผสานรายละเอียดจากภาพจริงเข้ากับภาพความร้อน เพื่อช่วยให้ระบุตำแหน่งปัญหาได้ง่ายขึ้น
Super Resolution เพิ่มความละเอียดภาพความร้อนจาก 160 × 120 เป็น 320 × 240 พิกเซล
True RMS เหมาะสำหรับการวัดระบบไฟฟ้าที่มีรูปคลื่นซับซ้อน

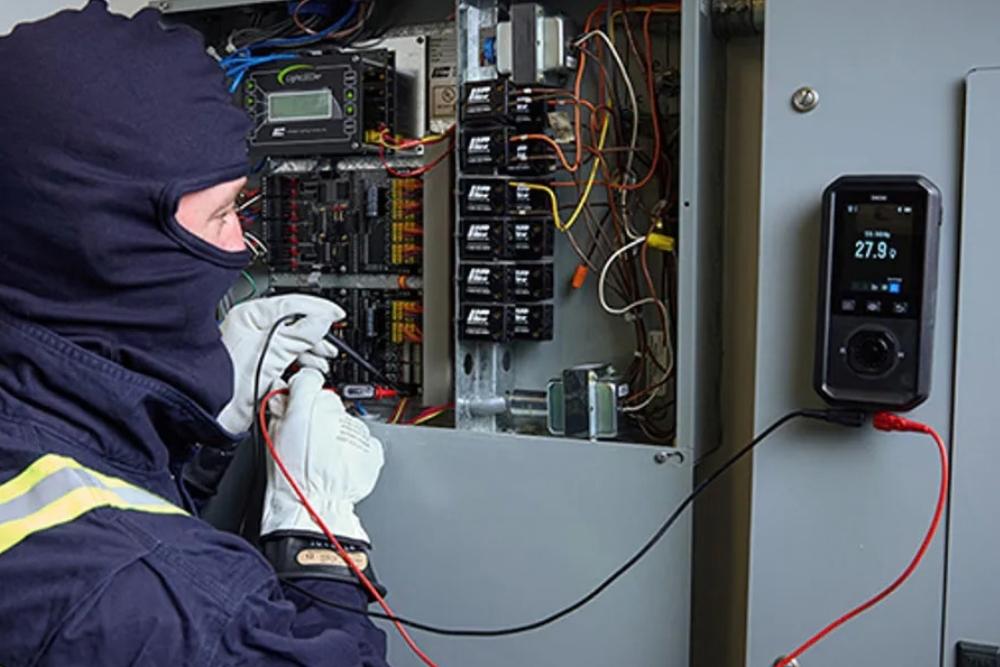

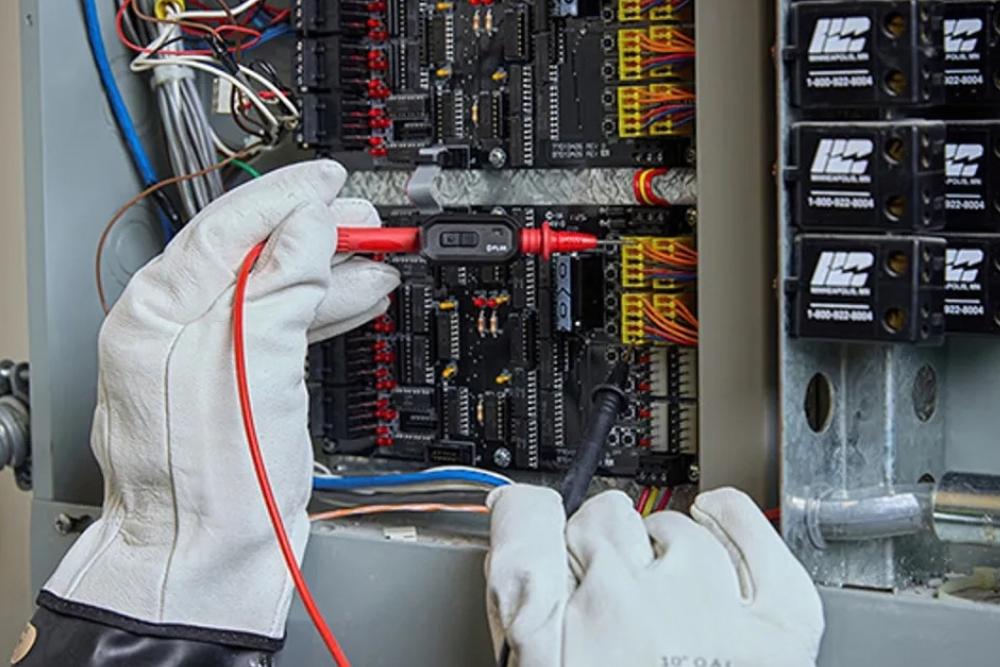

Remote Control บนสายวัด ช่วยสั่งงานและบันทึกค่าการวัดได้โดยไม่ต้องเอื้อมไปกดที่ตัวเครื่อง เหมาะกับพื้นที่แคบและการใช้งานมือเดียว

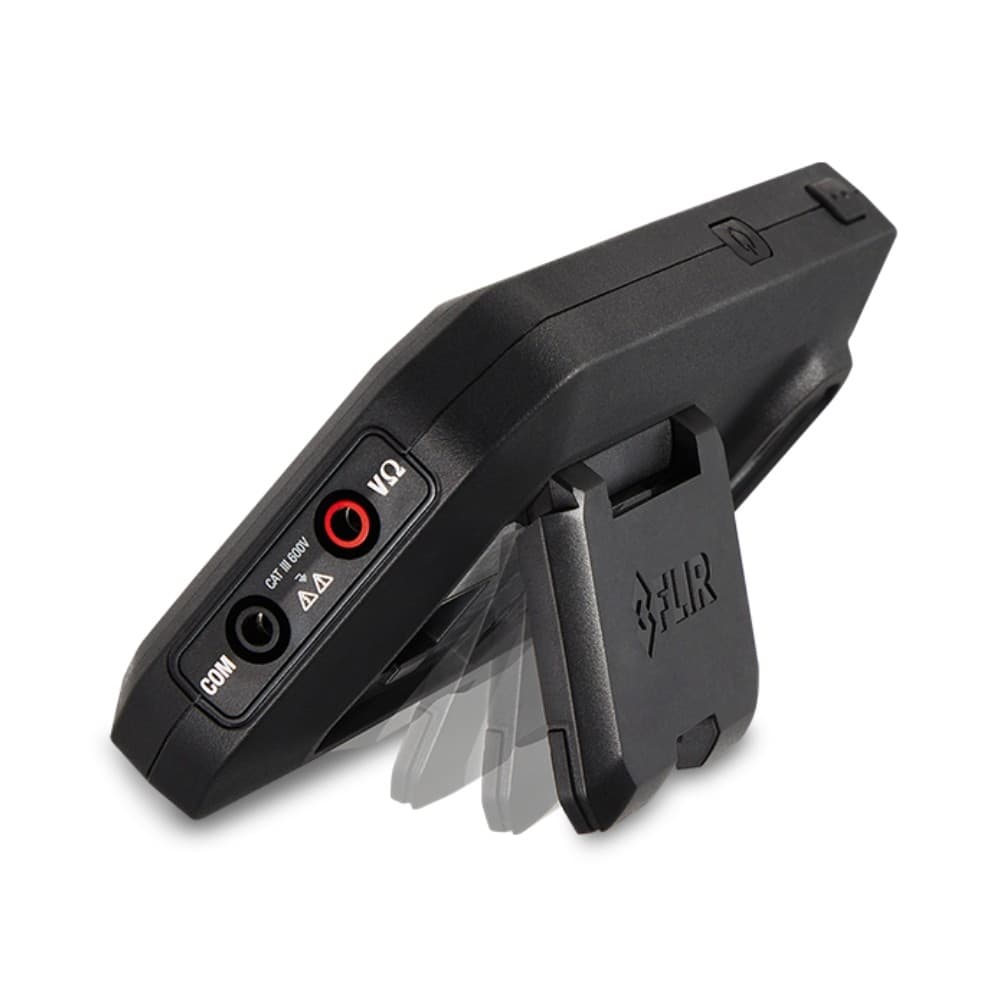

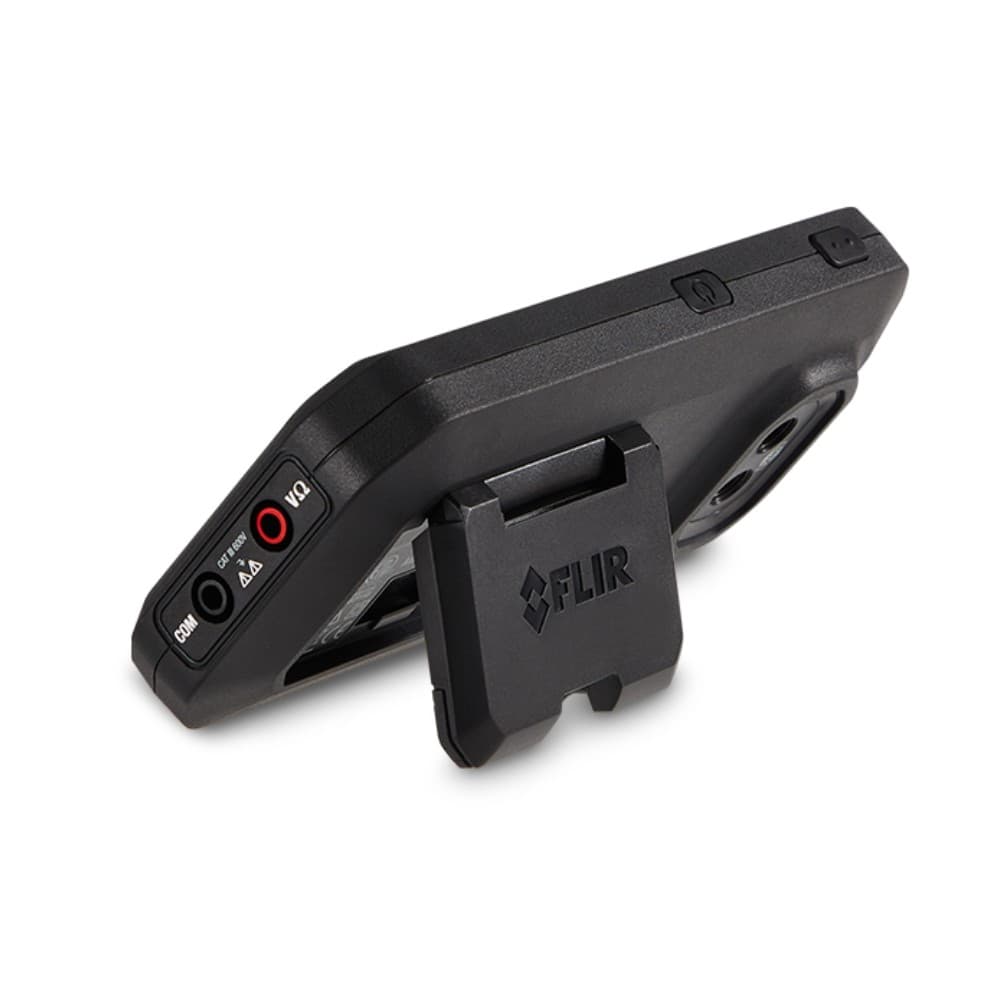

Built-in tilt stand + Magnetic Mount สามารถตั้งหรือยึดติดกับพื้นผิวโลหะ เพื่อใช้งานแบบ Hands-free
รองรับการใช้งานต่อเนื่องด้วยฟังก์ชัน Charge-and-Use
เชื่อมต่อกับแอป FLIR MeterLink® เพื่อบันทึกค่าการวัด ดูภาพและวิดีโอ และสร้างรายงานผ่านสมาร์ตโฟน
Main Applications
งานตรวจสอบอาคาร (Building Diagnostics)
งานอุตสาหกรรมการผลิต (Manufacturing)

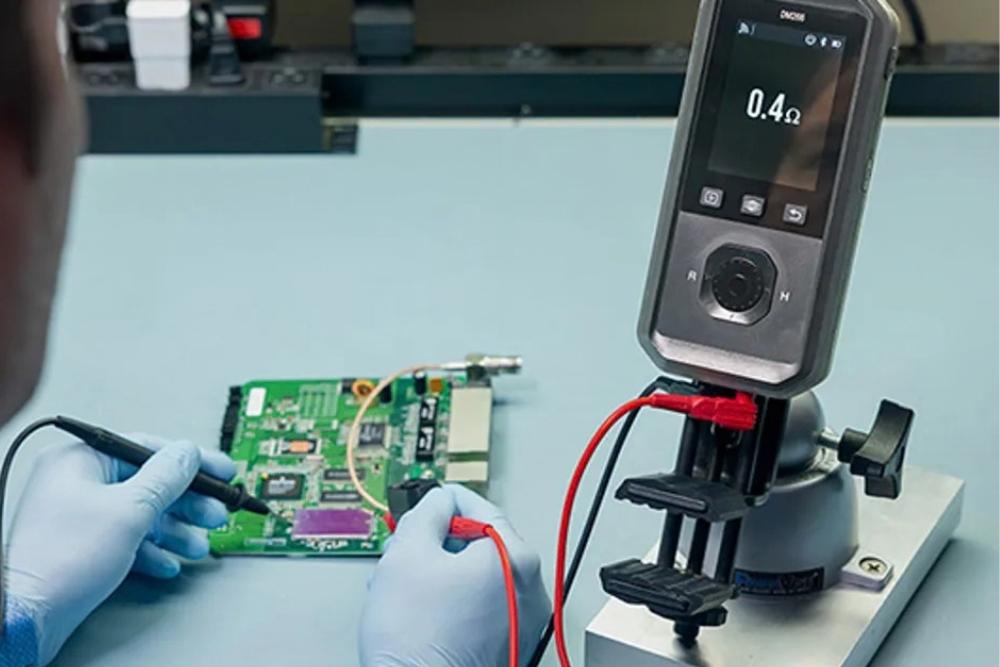

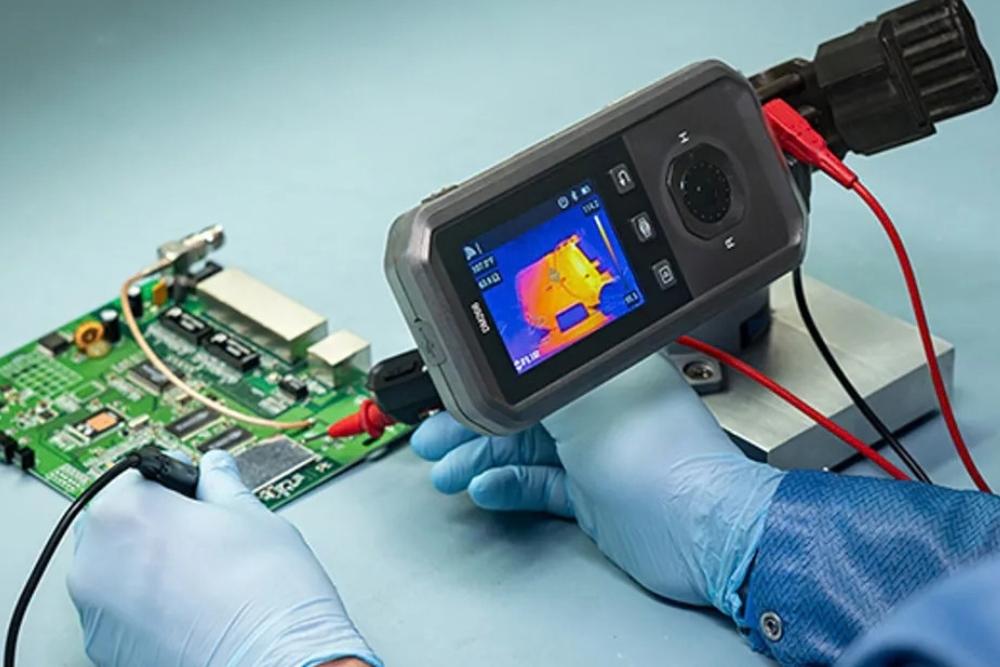

งานทดสอบอุปกรณ์อิเล็กทรอนิกส์ (Electronic Bench Testing)
ช่วงการวัด
Parameter | Specification |
|---|---|
Display | 6000 Counts |
True RMS | Yes |
AC/DC V | Range: 600 V / Accuracy: 600.0 mV, 6.000 V, 60.00 V ±(0.3% + 2 Digits)600.0 V ±(0.5% + 5 Digits) |
VFD AC V | Range: 600 V AC / Accuracy: ±(1.0% + 3 Digits) at 45 Hz to 65 Hz |
Frequency Counter | Range: 10 kHz / Accuracy: ±(0.1% + 2 Digits) |
Resistance | Range: 60 MΩ / 600.0 Ω, 6.000 kΩ, 60.00 kΩ, 600.00 kΩ, 6.000 MΩ / Accuracy: ±(1.0% + 2 Digits) |
Continuity Check | <30 Ω Beeper On, >150 Ω Beeper Off |
Diode Test | Range: 3 V / Accuracy: ±(0.9% + 3 Digits) |
Capacitance | Range: 10 mF / 1000 nF, 10.00 µF, 100.0 µF, 1000 µF, ±(2.0% + 2 Digits)10.00 mF, ±(3.0% + 5 Digits) |
Measuring Rate | 3 Samples Per Second |
Over- and Under-Range Indication | OL |
Power
AC/DC Volts | Range: 600 V / Accuracy |
|---|---|
Auto Power Off | For Device: Options: Off, 2, 5, or 10 Minutes |
Battery | Rechargeable 3.7 V, 2950 mAh LiPo |
Battery life | Up to 12 Hours in IGM Mode With Display Brightness |
ขนาดเครื่อง
Dimensions: 168 × 87 × 31 mm
Weight: 299 g

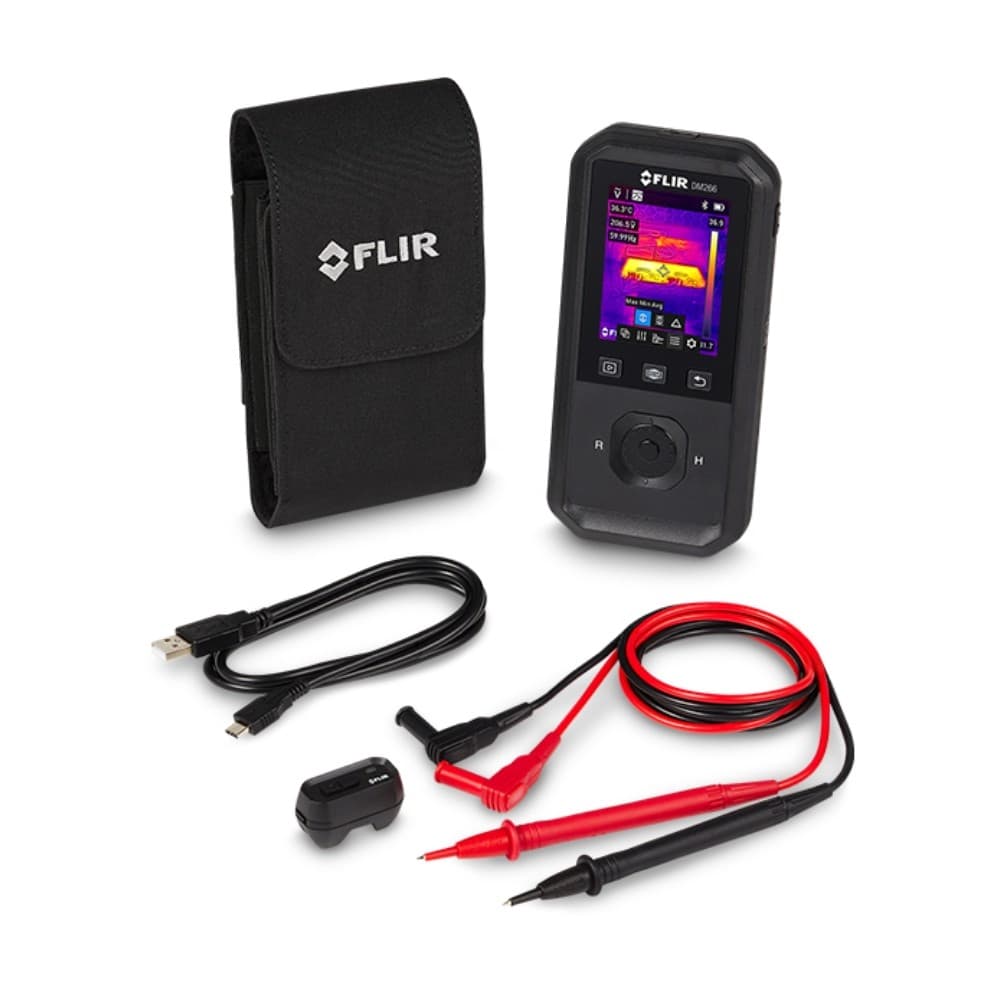

อุปกรณ์ที่มาในชุด
1 × DM266 IGM Compact Multimeter
1 Set of CAT IV-600 V Test Leads
1 × USB Type-A to C Cable
1 × Soft Carrying Case
1 × Quick Start Guide

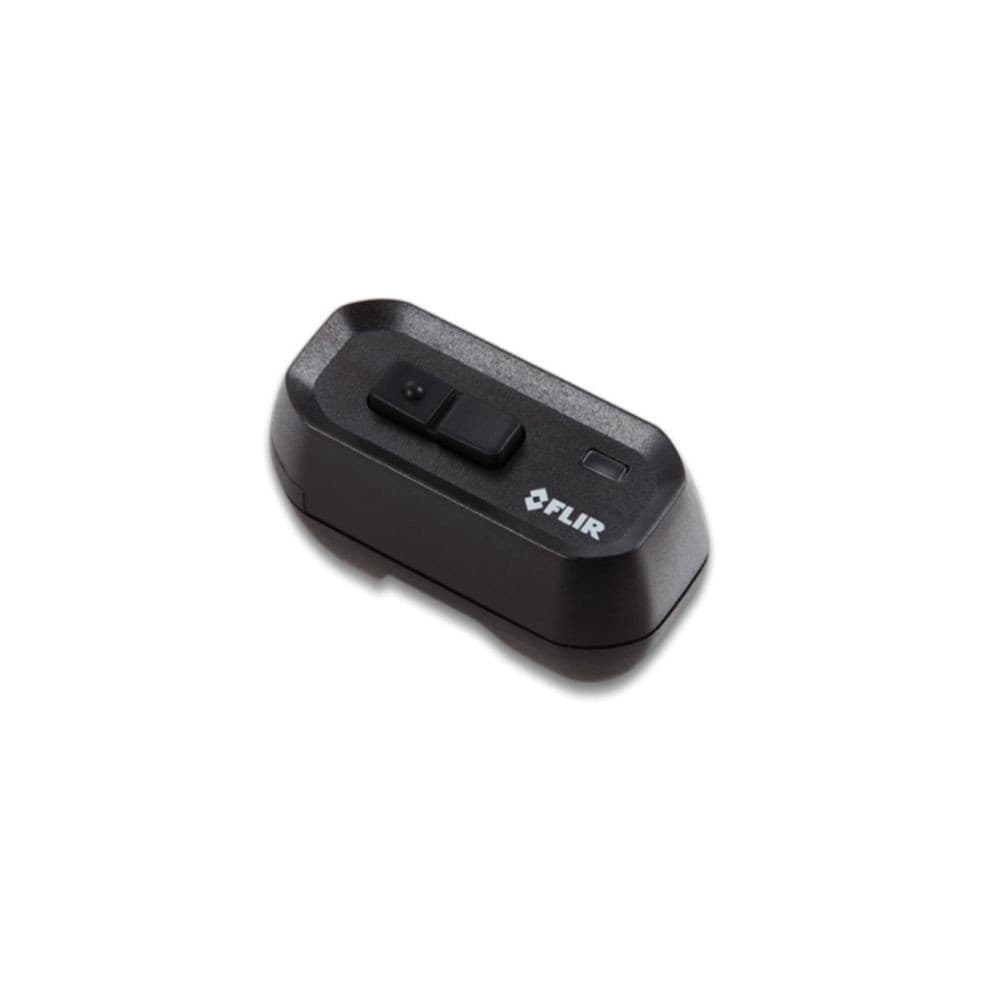

1 × TA93 Remote control
1 × CR1220 Coin Battery
อุปกรณ์เสริม
Test Leads Probes
Specification
Thermal Imaging | |
Thermal Imaging Detector | FLIR Lepton® Microbolometer |
Infrared (IR) Image Resolution | 160 × 120 (Native Resolution) 320 × 240 (Super Resolution) |
IR Imaging Field of View (V × H) | 57° × 44° |
IR Imaging Spectral Response | 8 µm to 14 µm |
Thermal Sensitivity | 130 mK |
IR Image Capture Frequency | 9 Hz |
IR Image Color Palettes | Iron, Rainbow, Arctic, White Hot, and Black Hot |
IR Temperature Measurement Range | -10°C to 300°C (14°F to 572°F) |
Temperature Reading Stabilization | Approximation Symbols are Displayed for Approximately 30 Seconds |
IR Temperature Resolution | 0.1°C (0.1°F) |
IR Temperature Accuracy | ±3°C (5.4°F) or ±3% of the Reading; Whichever is Greater |
Emissivity Adjustment | 0.10 to 1.00 (default is 0.95); Select From Three Presets or Set Manually |
Image Modes | Thermal MSX (Multi-Spectral Dynamic Imaging), Thermal Camera Only, Digital Camera Only |
Visual Imaging | |
Resolution | 2 MP (1600 × 1200 Pixels) |
Focus | Fixed |
Electrical Measurement | |
Display | 6000 Counts |
True RMS | Yes |
AC/DC V | Range 600 V / Accuracy 600.0 mV, 6.000 V, 60.00 V ±(0.3% + 2 Digits) 600.0 V ±(0.5% + 5 Digits) |
VFD AC V | Range: 600 V AC / Accuracy ±(1.0% + 3 Digits) at 45 Hz to 65 Hz |
Frequency Counter | Range: 10 kHz / Accuracy ±(0.1% + 2 Digits) |
Resistance | Range: 60 Mohm / 600.0 Ω, 6.000 KΩ, 60.00 KΩ, 600.00 KΩ, 6.000 MΩ, ±(1.0% + 2 Digits) |
Continuity Check | <30 Ω Beeper On, >150 Ω Beeper Off |
Diode Test | Range: 3 V / Accuracy ±(0.9% + 3 Digits) |
Capacitance | Range: 10 mF / 1000 nF, 10.00 µF, 100.0 µF, 1000 µF, ±(2.0% + 2 Digits) 10.00 mF, ±(3.0% + 5 Digits) |
Measuring Rate | 3 Samples Per Second |
Over- And Under-Range Indication | OL |
Datalogging and Storage | |
Data Storage Interval (Configurable) | 1 to 99 seconds |
Readings Per Memory Set | 40,000 |
