FLIR DM286 มัลติมิเตอร์ถ่ายภาพความร้อน | Thermal Imager

มัลติมิเตอร์พร้อมกล้องถ่ายภาพความร้อน IGM™

• ตรวจจับจุดร้อนในอุปกรณ์ไฟฟ้า
• วิเคราะห์ปัญหาทางไฟฟ้าที่เกิดขึ้นเป็นช่วง ๆ
• บันทึกข้อมูลและติดตามการเปลี่ยนแปลงของระบบไฟฟ้าอย่างต่อเนื่อง

จุดเด่น

• เทคโนโลยี IGM™ (Infrared Guided Measurement) ช่วยให้ตรวจสอบความร้อนจากระยะไกลได้อย่างปลอดภัยโดยไม่ต้องสัมผัส
• ภาพความร้อนคมชัดเหนือระดับด้วย MSX® (Multi-Spectral Dynamic Imaging) ที่ผสานภาพจริงและอินฟราเรด
• เชื่อมต่อแอป METERLiNK® ได้อย่างราบรื่น เพื่อดูข้อมูลและภาพแบบเรียลไทม์
• รองรับการใช้งานทั้ง iOS และ Android สามารถดาวน์โหลดได้ฟรีผ่าน App Store และ Google Play

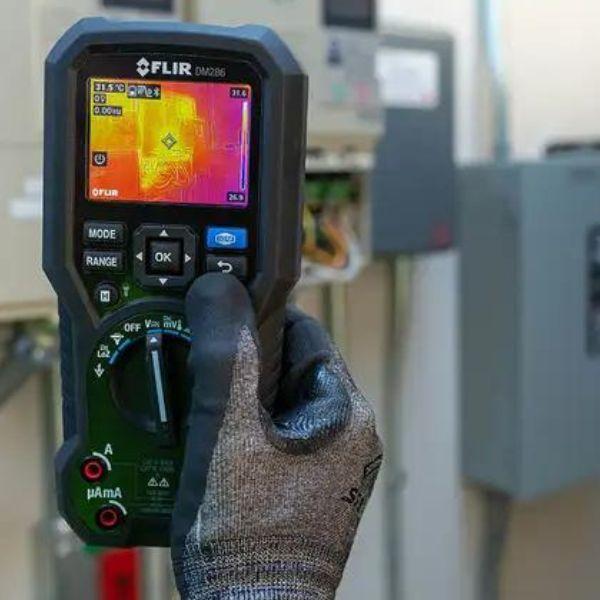

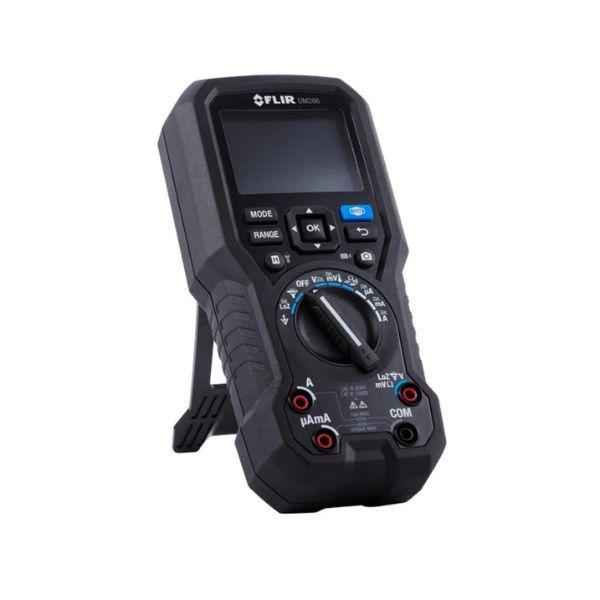

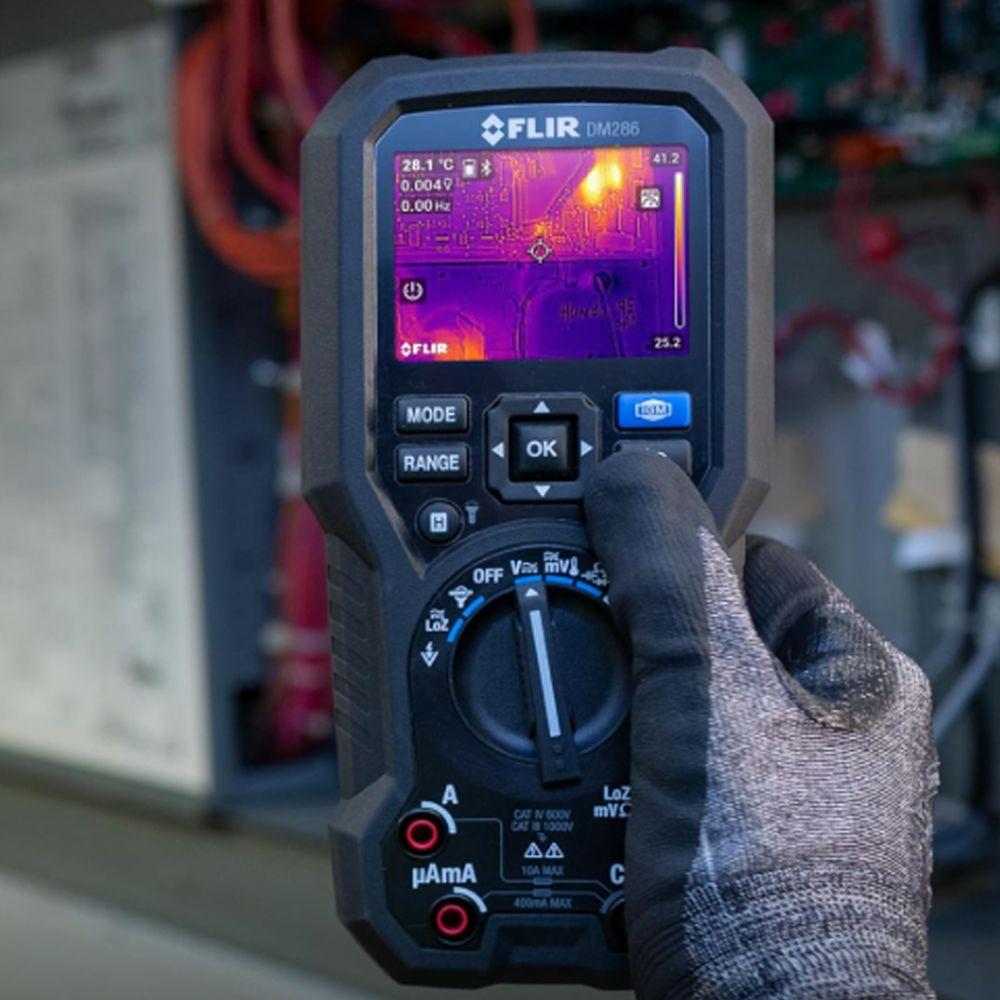

ภาพด้านบน : แสดงลักษณะมัลติมิเตอร์พร้อมกล้องถ่ายภาพความร้อน IGM™ รุ่น FLIR-DM286

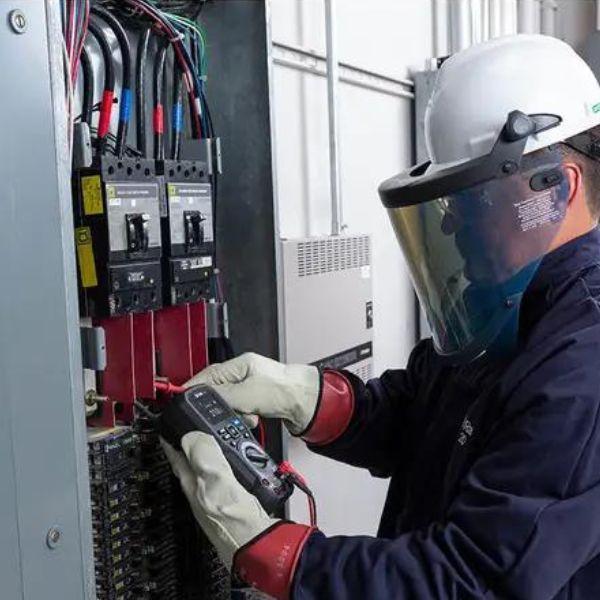

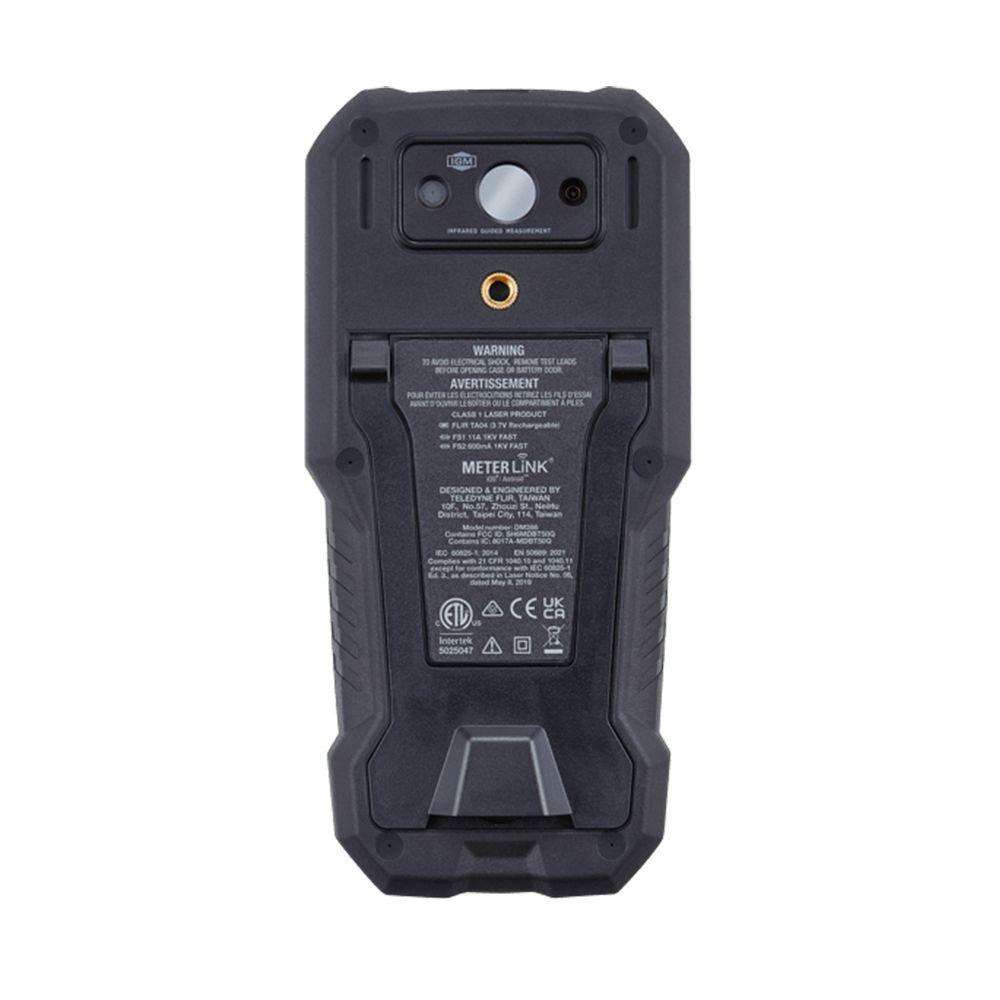

ภาพด้านบน : แสดงลักษณะมัลติมิเตอร์พร้อมกล้องถ่ายภาพความร้อน IGM™ รุ่น FLIR-DM286

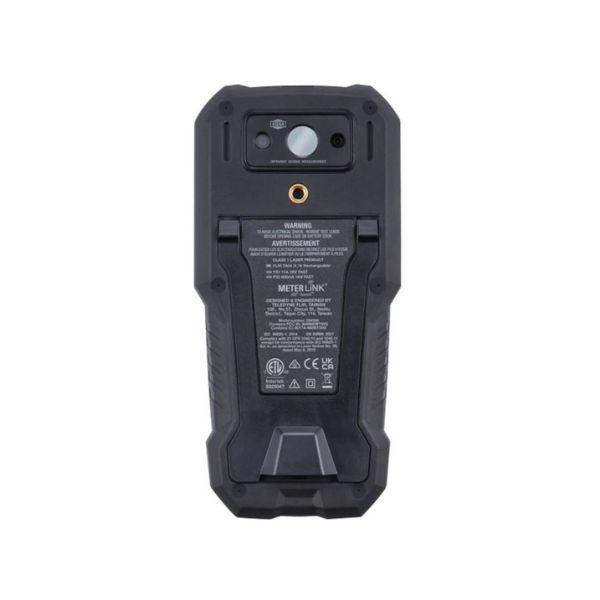

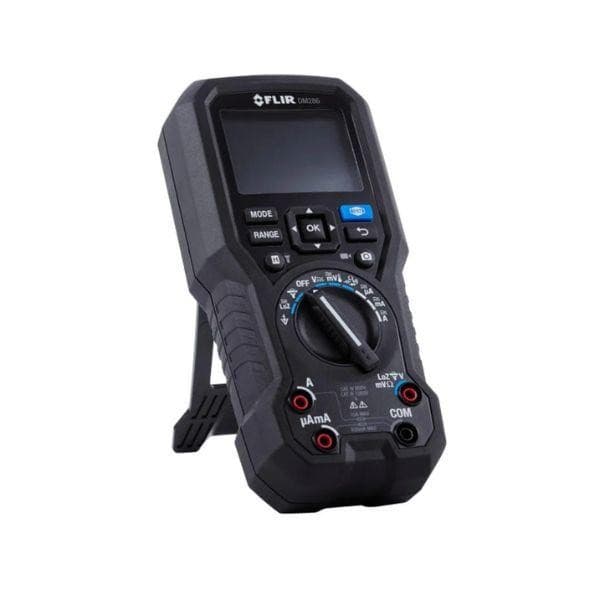

ภาพด้านบน : แสดงลักษณะมัลติมิเตอร์พร้อมกล้องถ่ายภาพความร้อน IGM™ รุ่น FLIR-DM286

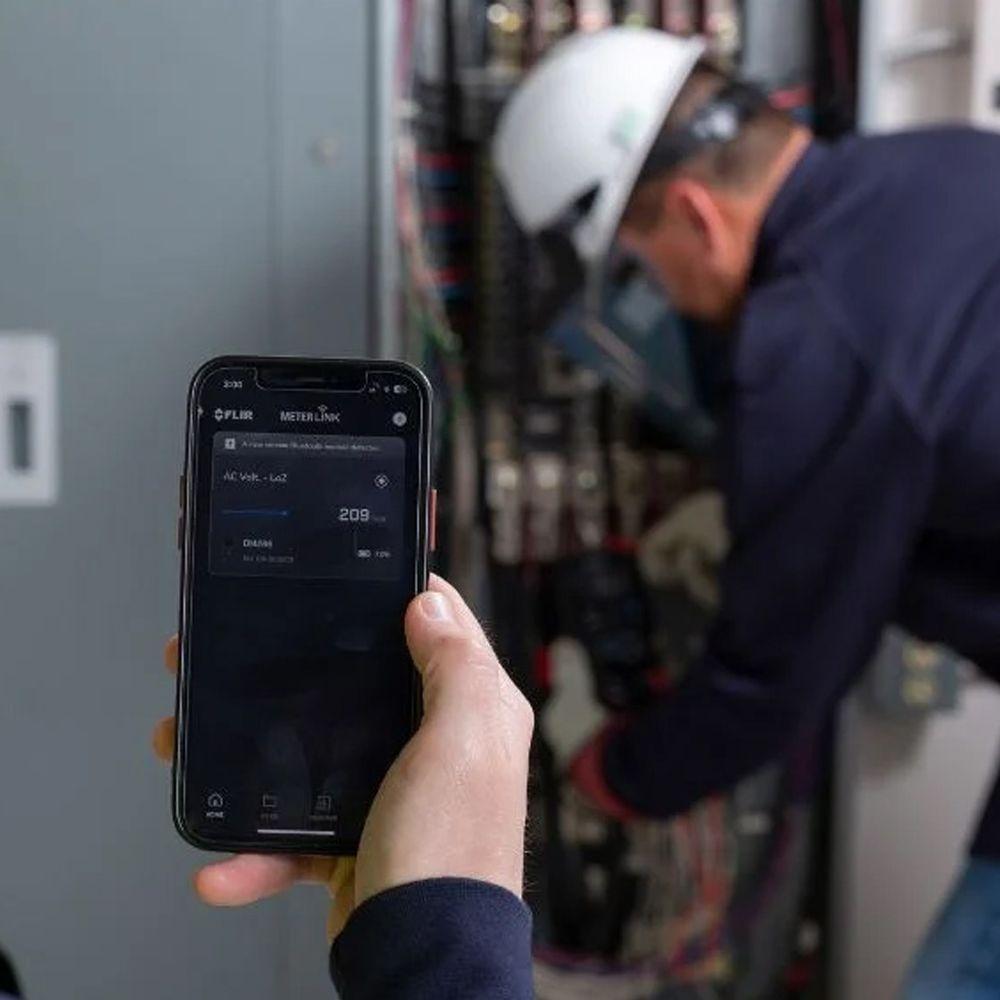

ภาพด้านบน : แสดงลักษณะการเชื่อมต่อข้อมูลแบบไร้สายผ่าน FLIR METERLiNK® รองรับการใช้งานทั้ง iOS และ Android

ช่วงการวัด

• Display Count : 6000
• AC/DC Voltage : 1000 V AC RMS ±(1.0% + 3) / 1000 V DC ±(0.09% + 3)
• AC/DC mV : 600.0 mV AC ±(1.0% + 3) / DC 600.0 mV ±(0.2% + 3)
• VFD AC Voltage : 1000 V AC RMS, ±(1.3% + 4) at 45Hz to 65Hz
• AC/DC LoZ Voltage : 1000 V AC RMS or 1000 V DC ±(1.3% + 4)
• AC/DC Current : 10.00 A AC RMS ±(1.5% + 3) / 10.00 A DC ±(1.0% + 3)
• AC/DC mA Range : 400.0 mA AC ±(1.5% + 3) / 400.9mA DC ±(1.0% + 3)
• AC/DC μA Range : 4000 μA AC RMS ±(1.5% + 3) / 4000 μA DC ±(1.0% + 3)
• Non-contact Voltage Tester (NCV) : Yes
• Frequency Counter : 100.00 kHz ±(0.1% + 5)
• Resistance : 6.000 MΩ ±(0.9% + 5), 60.00 MΩ ±(3.0% + 5)
• Continuity Check Threshold : 10 Ω to 100 Ω
• Diode Test: 1.500 V ±0.9%
• Capacitance : 10.00 mF ±(4.0% + 5)
• Temperature, Type K Thermocouple : -40°C to 400°C DMM ±(1.0% + 3°C) / IGM ±(1.0% + 5°C)
• Measuring Rate : 3 samples per second
• Over‐ and Under‐Range Indication : OL

Power Supply

• Battery : AA x 3
• Battery life : Approx. 6.5 hours in IGM mode with display brightness set to medium brightness.
                         Approx. 10 hours in Multimeter mode set to medium brightness.
• Auto power off : For meter: set to OFF, 2, 5, or 10 minutes.
                                For worklight only: set to OFF, 5, 15, or 30 minutes.

ขนาดเครื่อง

• Dimensions : 20 × 9.6 × 5.6 cm
• Weight : 569 g without battery

อุปกรณ์ที่มาในชุด

• FLIR DM286 ตัวเครื่อง
• สายวัด CAT IV 600V
• แคลมป์ Alligator CAT IV 600V
• สาย USB (Type A to Micro-USB)
• โพรบวัดอุณหภูมิ Type-K (-30°C ถึง 260°C)
• กระเป๋าพกพาแบบนิ่ม
• คู่มือเริ่มต้นและใบรับประกัน
• แบตเตอรี่ชาร์จ FLIR TA04 × 2

ข้อมูลจำเพาะ

• สามารถค้นหาข้อผิดพลาดทางไฟฟ้าได้อย่างง่ายด้วยความร้อน 19,200 พิกเซล
• ตรวจสอบการเชื่อมต่อแบบสดอย่างปลอดภัยโดยใช้แบบไม่สัมผัสการวัดอุณหภูมิ
• ขจัดสัญญาณรบกวนความถี่สูงในการอ่านผ่านโหมด VFD
• ประกอบด้วยขาวัดทดสอบคุณภาพสูงและ Type-Kเทอร์โมคัปเปิล
• FLIR DM286 โดดเด่นด้วย Multi Spectral Dynamic Imaging (MSX) ที่เป็นเอกลักษณ์ของ FLIR ซึ่งเพิ่มรายละเอียดที่สำคัญจากกล้องแสงที่มองเห็นได้ในตัวไปยังภาพอินฟราเรดทั้งหมดแบบเรียลไทม์ ผลลัพธ์: ภาพความร้อนที่ไม่มีการเจือปนแบบครบวงจรพร้อมคุณสมบัติแสงที่มองเห็นได้ ซึ่งช่วยให้ทราบได้ทันทีว่ารูปแบบความร้อนที่เป็นปัญหาอยู่ที่ใด MSX เป็นแบบเรียลไทม์ ดังนั้นจึงสามารถดูผลลัพธ์ได้ทันทีบนจอแสดงผลของกล้อง

1. Data Logging
   Storage Interva l: Configurable from 1 to 99 seconds
   Readings Per Memory Set : 40,000
   Thermal Image Storage
   Storage Media : eMMC 4 GB
   Image File Format : Radiometric
   Maximum Number of Images : Up to 30,000
   Video Recording
   Maximum Duration: 50 minutes
   Max Duration for File Transmission: 20 seconds
   Connectivity
   Wireless Technology : Bluetooth BLE
   Communications Protocol : METERLiNK
   Bluetooth Range : 10 m (32 ft)
   Thermal Imaging
   Thermal Imaging Detector: FLIR Lepton® microbolometer
   IR Imaging Resolution: 160 × 120 (19,200 pixels)
   IR Imaging Field of View (V × H): 57° × 44°
   IR Imaging Spectral Response: 8 μm to 14 μm
   Thermal Sensitivity: 150 mK (0.15°C)
   IR Image Capture Frequency: 9 Hz
   IR Image Color Palettes: Iron, rainbow, arctic, white hot, and black hot
   Laser Pointer
   Type : Class I (red)
   Power : ≤0.39 mW
   Wavelength : 640 nm to 660 nm
