NISHIZAWA

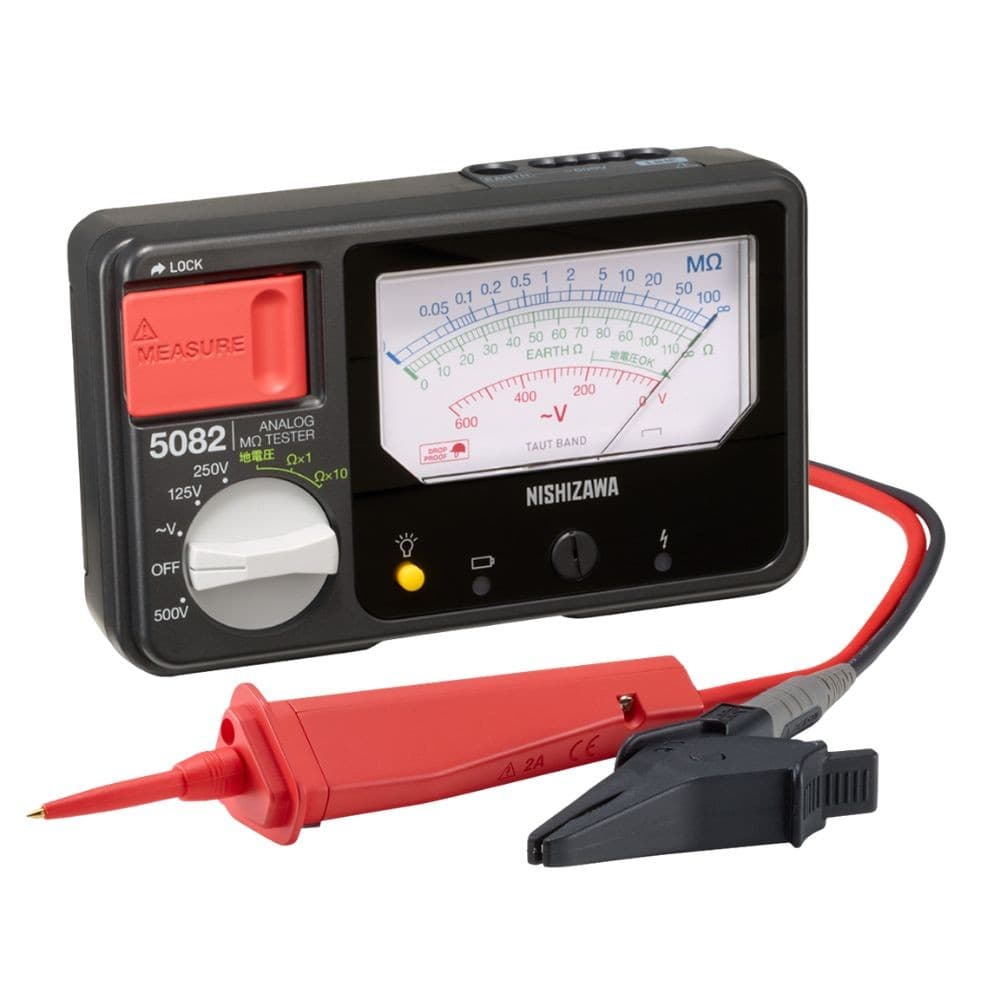

NISHIZAWA 5082-11 เครื่องทดสอบความต้านทานฉนวนและความต้านทานดิน
SKU
NISHIZAWA-5082-11
Model
NISHIZAWA-5082-11
เป็นเครื่องทดสอบความต้านทานฉนวน ที่รวมฟังก์ชันวัดความต้านทานฉนวนและวัดความต้านทานดินไว้ในเครื่องเดียว โดยสามารถวัดความต้านทานฉนวนด้วยแรงดันทดสอบ DC 125V/ 250V / 500V และสามารถวัดค่าความต้านทานฉนวนได้สูงสุด 100 MΩ นอกจากนี้ยังรองรับการวัดความต้านทานดินแบบ 2 ขั้ว (2-pole method) โดยมีช่วงการวัด 2–110 Ω และ 20–1,100 Ω พร้อมฟังก์ชันวัดแรงดัน AC ได้ถึง 600V
เอกสารที่เกี่ยวข้อง
คำถามที่พบบ่อย
มีข้อสงสัยเกี่ยวกับสินค้า/บทความ สอบถามชุมชนหรือผู้เชี่ยวชาญของเรา
เครื่องทดสอบความต้านทานฉนวนและความต้านทานดิน
เป็นเครื่องทดสอบความต้านทานฉนวน ที่รวมฟังก์ชันวัดความต้านทานฉนวนและวัดความต้านทานดินไว้ในเครื่องเดียว โดยสามารถวัดความต้านทานฉนวนด้วยแรงดันทดสอบ DC 125V/ 250V / 500V และสามารถวัดค่าความต้านทานฉนวนได้สูงสุด 100 MΩ
นอกจากนี้ยังรองรับการวัดความต้านทานดินแบบ 2 ขั้ว (2-pole method) โดยมีช่วงการวัด 2–110 Ω และ 20–1,100 Ω พร้อมฟังก์ชันวัดแรงดัน AC ได้ถึง 600V

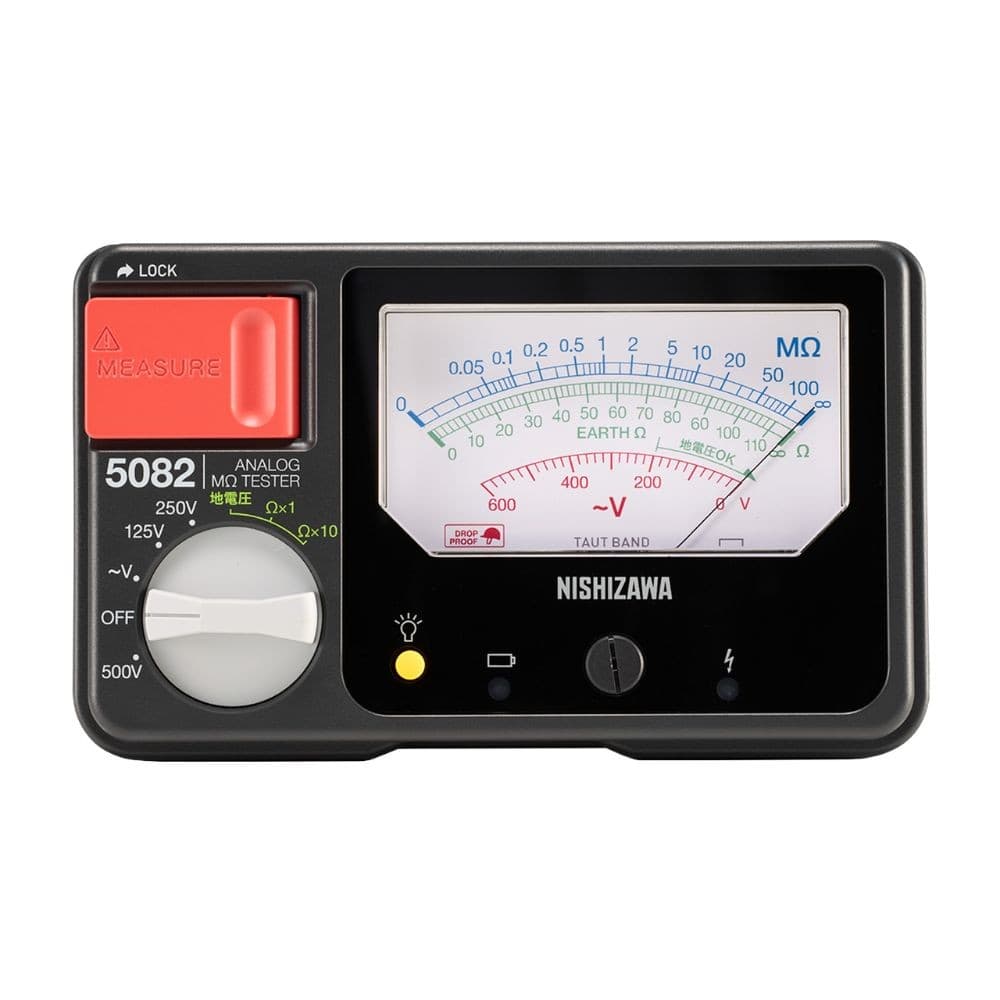

ตัวเครื่องเป็นหน้าปัดแบบเข็มที่ช่วยให้สามารถอ่านค่าได้อย่างรวดเร็วและเห็นการเปลี่ยนแปลงของค่าการวัดได้อย่างชัดเจน เพื่อเพิ่มความปลอดภัยในการใช้งานจึงมาพร้อมฟังก์ชัน Live Circuit Warning สำหรับแจ้งเตือนเมื่อพบวงจรที่มีกระแสไฟ และมี Discharge Function สำหรับช่วยคายประจุที่ตกค้างหลังการทดสอบฉนวน พร้อมไฟ LED Meter Illumination ช่วยให้มองเห็นหน้าปัดได้สะดวกแม้ในบริเวณที่มีแสงน้อย
มาพร้อมสายวัดแบบมีสวิตช์และไฟ LED Light ทำให้สะดวกกว่าเวลาทำงานหน้างาน โดยเฉพาะในพื้นที่แสงน้อย
คุณสมบัติเด่น
เป็นเครื่องทดสอบความต้านทานฉนวน ที่รวมฟังก์ชันวัดความต้านทานฉนวนและวัดความต้านทานดินไว้ในเครื่องเดียว
อ่านค่าผ่านหน้าปัดเข็มได้ง่าย เหมาะสำหรับงานตรวจสอบระบบไฟฟ้าและงานบำรุงรักษา
วัดความต้านทานฉนวนได้ 3 Ranges สามารถวัดความต้านทานฉนวนด้วยแรงดันทดสอบ DC 125V/ 250V / 500V
รองรับการวัดความต้านทานดินแบบ 2 ขั้ว
มาพร้อมสายวัด 9038-11 แบบมีสวิตช์ที่มือจับ และมี LED Light ช่วยส่องสว่างขณะทำงาน
มีฟังก์ชัน Live Circuit Warning ช่วยแจ้งเตือนเมื่อพบวงจรที่ยังมีกระแสไฟอยู่ เพิ่มความปลอดภัยในการทำงาน
มีฟังก์ชัน Discharge ช่วยคายประจุที่ตกค้างหลังการทดสอบฉนวน
มีไฟ LED Meter Illumination ช่วยให้มองเห็นหน้าปัดได้ชัดเจนแม้ทำงานในบริเวณที่มีแสงน้อย
ตัวเครื่อง Drop-Proof ออกแบบให้ทนต่อการตกกระแทก เหมาะกับงานภาคสนาม
ผ่านมาตรฐาน JIS C1302: 2018 สำหรับเครื่องวัดความต้านทานฉนวน
ขนาดกะทัดรัด น้ำหนักเบา พกพาสะดวก
 |  |
โครงสร้างป้องกันการตกกระแทก สามารถทนต่อการตกจากความสูง 1 เมตรลงบนพื้นคอนกรีตได้ | ผ่านมาตรฐาน JIS C1302: 2018 |
 |  |
ไฟ LED สีแดงแจ้งเตือนสายไฟที่มีกระแสไฟ | มิเตอร์พร้อมไฟ LED ส่องสว่าง |
Functions
LED lighting meter
drop-proof
battery voltage check
live wire warning
discharge function
auto power save
ground resistance measurement (simple 2-pole method)
ช่วงการวัด
Rated measurement voltage | DC125V/250V/500V |
|---|---|
Effective maximum display value | 100 MΩ |
Accuracy | ±5% of the indicated value: |
Lower limit of measurable resistance value that can maintain the rated measurement voltage | 0.125MΩ/0.25MΩ/0.5MΩ |
Power supply continuous usage time | 15 hours |
Earth resistance measurement section (2-pole method)
Measurement range ×1 | Measurement range: 2–110Ω, tolerance: ±3Ω |
|---|---|
Measurement range ×10 | Measurement range: 20–1100Ω, tolerance: ±30Ω |
Measured current | 2.36mArms, 575Hz, Open circuit voltage 38Vpk or less |
Power Supply
AA alkaline batteries (LR6) x 4
ขนาดเครื่อง
Dimensions: 152 x 92 x 40 mm
Weight: 420 g (including battery, excluding test leads)
อุปกรณ์ที่มาในชุด
Switched lead set 9038-11 x 1
carrying case 9108 x 1
instruction manual x 1
AA alkaline batteries (LR6) x 4
อุปกรณ์เสริม
Test Lead 9037
Reed with switch 9038-10
Reed set with switch 9038-11
Breaker pin 9037-91
Breaker pin 9038-92
tip pin 9038-90
Alligator clip FCA40
Magnetic adapter 9004
Carrying Case 9108
Specification
Rated measurement voltage | DC125V/250V/500V |
|---|---|
Effective maximum display value | 100 MΩ |
Accuracy | ±5% of the indicated value: |
Lower limit of measurable resistance value that can maintain the rated measurement voltage | 0.125MΩ/0.25MΩ/0.5MΩ |
Power supply continuous usage time | 15 hours |
[Earth resistance measurement section (2-pole method)]
Measurement range ×1 | Measurement range: 2–110Ω, tolerance: ±3Ω |
|---|---|
Measurement range ×10 | Measurement range: 20–1100Ω, tolerance: ±30Ω |
Measured current | 2.36mArms, 575Hz, Open circuit voltage 38Vpk or less |
Accessories | Switched lead set 9038-11 x 1, carrying case 9108 x 1, instruction manual x 1, AA alkaline batteries (LR6) x 4 |
Compliance standards | JIS C1302:2018 |
power supply | 4 x AA alkaline batteries (LR6) |
Dimensions and weight | 152W x 92H x 40D mm, approx. 420g (including battery, excluding test leads) |
Accuracy Guarantee Period | 1 year |
overload protection | AC 600V (Insulation resistance range: 10s) |
AC voltage measurement | 0-600V (50/60Hz), ±5% of maximum displayed value, input resistance 500kΩ or higher |
function | LED lighting meter, drop-proof, battery voltage check, live wire warning, discharge function, auto power save, ground resistance measurement (simple 2-pole method). |
