SIMCO FMX-004 เครื่องวัดไฟฟ้าสถิตย์ (Electrostatic Fieldmeter)
*ต้องลงชื่อเข้าใช้
Simco-Ion
SIMCO FMX-004 เครื่องวัดไฟฟ้าสถิตย์ (Electrostatic Fieldmeter)
SKU
FMX-004
Model
FMX-004
เครื่องวัดไฟฟ้าสถิตย์ Electrostatic Field หน้าจอแสดงผลดิจิตอลและ Bar graph display ฟังก์ชั่นการวัด Surface Voltage และ Ion Balance ยี่ห้อ SIMCO, Japan
฿19,900.00ไม่รวมภาษี 7%
เอกสารที่เกี่ยวข้อง
คำถามที่พบบ่อย
มีข้อสงสัยเกี่ยวกับสินค้า/บทความ สอบถามชุมชนหรือผู้เชี่ยวชาญของเรา
โหมด HIGH / LOW ต่างกันอย่างไร?
สามารถใช้ในห้อง Cleanroom หรือ ESD Room ได้ไหม
ความชื้นมีผลต่อค่าไฟฟ้าสถิตหรือไม่
ค่าไม่ตรงเกี่ยวกับอะไร

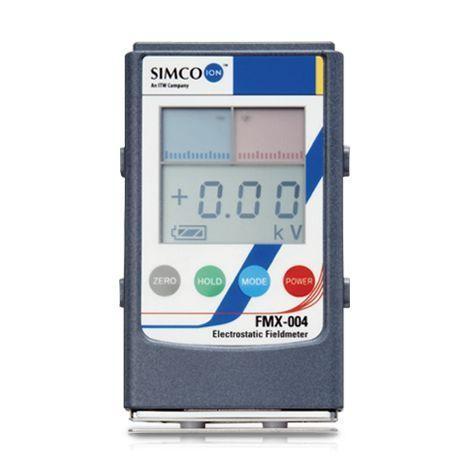

เครื่องวัดไฟฟ้าสถิตย์ (Electrostatic Fieldmeter)

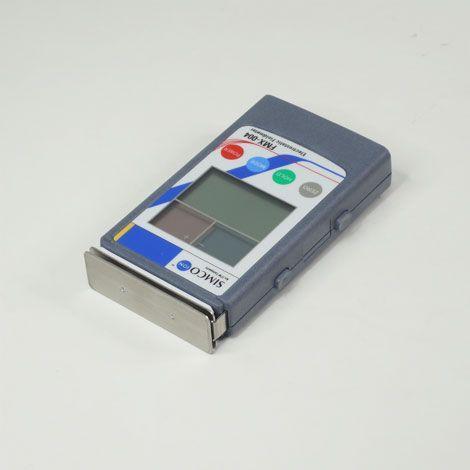

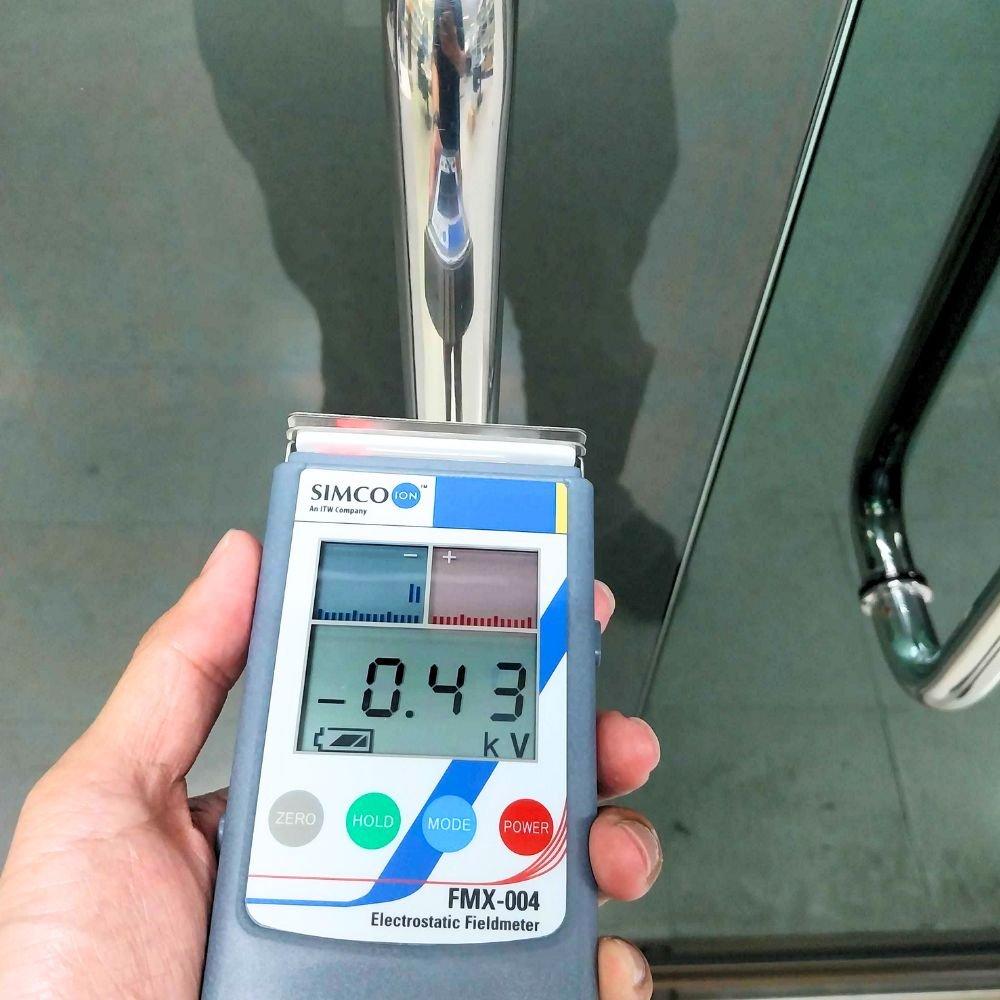

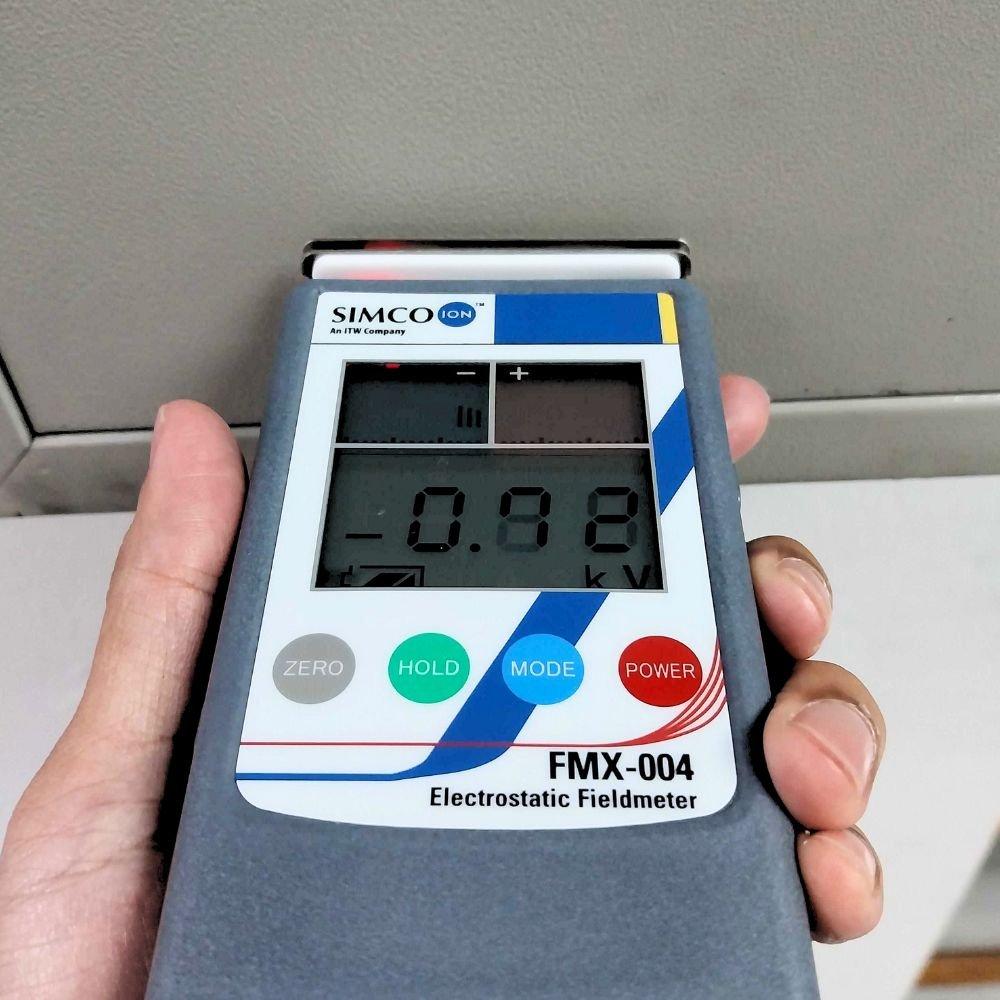

เครื่องวัดไฟฟ้าสถิตย์แบบพกพา สำหรับตรวจวัดและระบุตำแหน่งที่เกิดไฟฟ้าสถิตบนชิ้นงาน วัสดุ หรืออุปกรณ์ต่าง ๆ โดยสามารถวัดได้ทั้งประจุบวก (+) และประจุลบ (-) สูงสุด ±30 kV
มาพร้อมพร้อมหน้าจอ LCD แสดงผลแบบตัวเลขและกราฟแท่ง มีไฟ LED ช่วยกำหนดระยะวัดที่ถูกต้อง รวมถึงรองรับการตรวจสอบ Ion Balance ของเครื่องกำจัดไฟฟ้าสถิต เหมาะสำหรับงานควบคุม ESD ในอุตสาหกรรมอิเล็กทรอนิกส์ เซมิคอนดักเตอร์ และห้องคลีนรูม
คุณสมบัติเด่น
รองรับการวัดประจุไฟฟ้าสถิตได้สูงสุด ±30 kV (30,000 V) เหมาะสำหรับงานควบคุม ESD และการตรวจสอบไฟฟ้าสถิตในกระบวนการผลิต
เลือกโหมดการทำงานได้ 3 แบบ: Auto, Low, High
หน้าจอ LCD สีหลายระดับ (Multicolored Display) แสดงผลทั้งตัวเลขและ Bar Graph
สามารถวัดค่า Ion Balance ได้ในช่วง 0 ถึง ±300 V ช่วยประเมินประสิทธิภาพของเครื่องกำจัดไฟฟ้าสถิต (Ionizer)

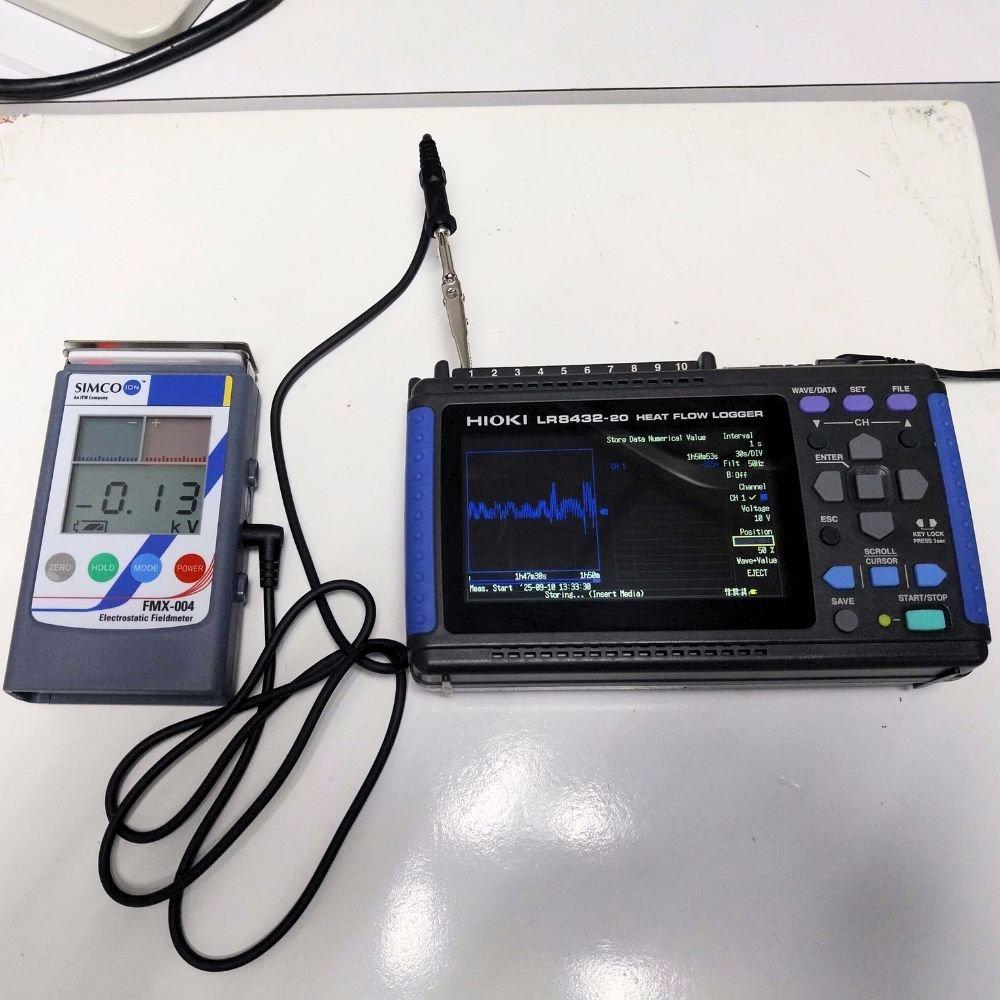

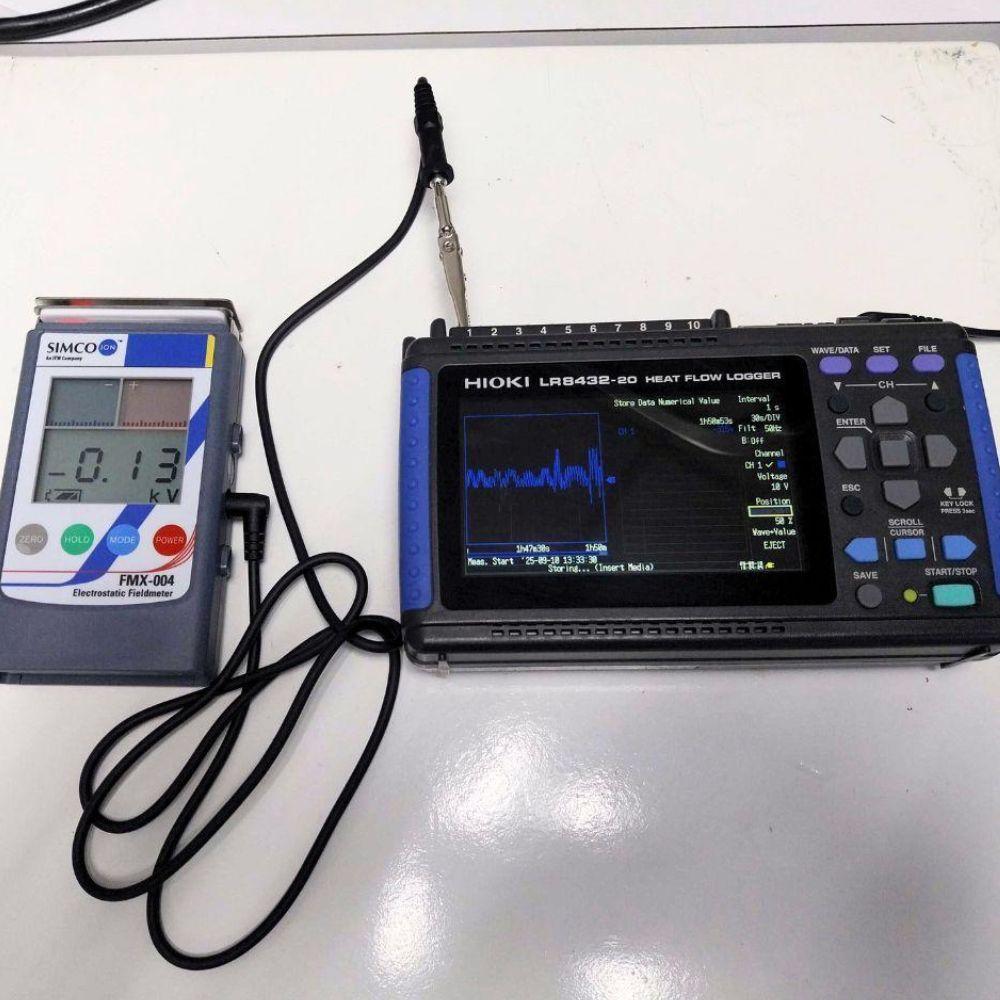

สามารถเชื่อมต่อกับ PLC, Data Logger, Data Acquisition Card หรือ Chart Recorder เพื่อบันทึกและติดตามข้อมูลการวัดได้อย่างต่อเนื่อง
สามารถใช้งานในพื้นที่ที่มีระบบกำจัดไฟฟ้าสถิตด้วยไอออน (Air Ionization) ได้อย่างมีประสิทธิภาพ
ระบบปิดเครื่องอัตโนมัติ ช่วยประหยัดพลังงานเมื่อไม่มีการใช้งาน
ใช้งานง่าย โดยมีเพียง 3 ปุ่มควบคุมหลัก
จุดเด่นที่ควรเลือกใช้งาน
เหมาะกับทั้งงานตรวจวัดไฟฟ้าสถิตในโรงงาน ผลิตภัณฑ์อิเล็กทรอนิกส์ ห้องสะอาด และอื่นๆ ที่ต้องการควบคุมประจุไฟฟ้าสถิต
ออกแบบเพื่อความสะดวกต่อการใช้งานและพกพา
แสดงผลชัดเจนทั้งตัวเลขและกราฟ ทำให้สามารถประเมินสถานการณ์ได้อย่างรวดเร็ว
ช่วงการวัด
Range | 0 to ±1.49 kV (low), ±1.0 kV to ±30 kV (high)Bar Graph: (Auto) ±0.1 kV (low), ±3 kV (high), ±300V ion balance |
Distance | 1" ±0.2" (2.54 cm ±0.5 cm), LED guide for correct distance (between charged object and Fieldmeter) |
Accuracy | ±10% |
Response | < 1 sec |
Power Supply
9V alkaline battery x 1
ขนาดเครื่อง

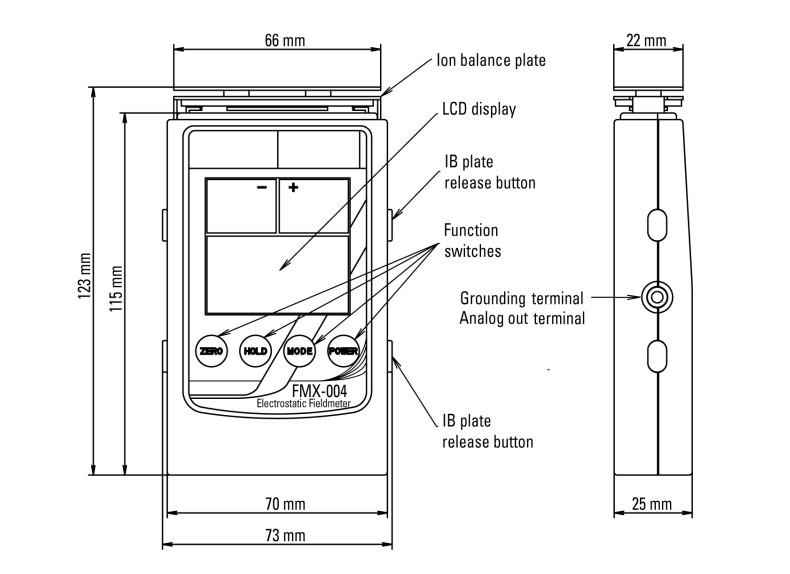

Dimensions: 123 × 73 × 25 mm (with Battery and Ion Balance Plate)
Weight: 170 g (with Battery and Ion Balance Plate)

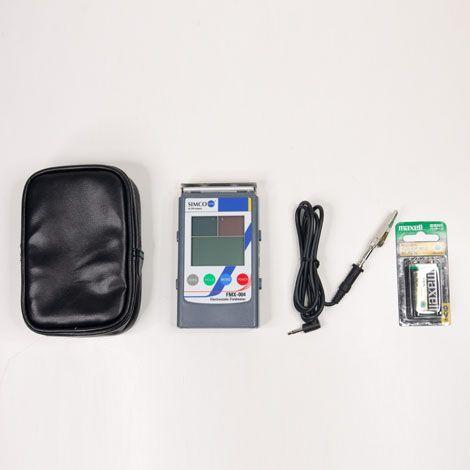

อุปกรณ์ที่มาในชุด
เครื่องหลัก
กระเป๋าพกพา
สายดิน
แบตเตอรี่ 9V
คู่มือการใช้งาน
Specification
Battery | 9V alkaline battery, approximately 30 hoursPower turns off automatically after 5 min |

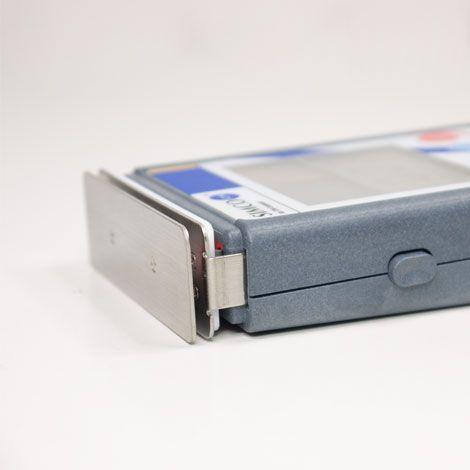

Balance | 0 to ±300V with Ion Balance Plate |
Range | 0 to ±1.49 kV (low), ±1.0 kV to ±30 kV (high)Bar Graph: (Auto) ±0.1 kV (low), ±3 kV (high), ±300V ion balance |
Distance | 1" ±0.2" (2.54 cm ±0.5 cm), LED guide for correct distance (between charged object and Fieldmeter) |
Accuracy | ±10% |
Response | < 1 sec |
Display | Red positive polarity, blue negative polarityAuto-ranging: 3 digits x.xx = 0 to ±1.49 kV; xx.x = ±1.0 kV to ±30.0 kV (Hi); xxx = 0 to ±300 (Ion Balance)[HOLD]: Retains display after a measurement[A.OFF]: Auto power-off function deactivated[Err]: Error sign if sensor is damagedBattery condition display (4 stages)Renewal Rate: 5 times per second |
Alarm | 1 beep POWER ON; depress power button >3s 3 beeps POWER ON W/AUTO OFF disabled; short beeps @ 1s interval 5s before power off AUTO POWER-OFF; continuous beep sound OVER RANGE |
Operating Env | 50-100°F (10-40°C); 0-60% RH, non-condensing |
Enclosure | Conductive resin (ABS) |
Dimension | 4.8"L × 2.9"W × 1.0"D (12.3 × 7.3 × 2.5 cm) with Ion Balance Plate |
Weight | 0.38 lb (0.17 kg) with Battery and Ion Balance Plate |
