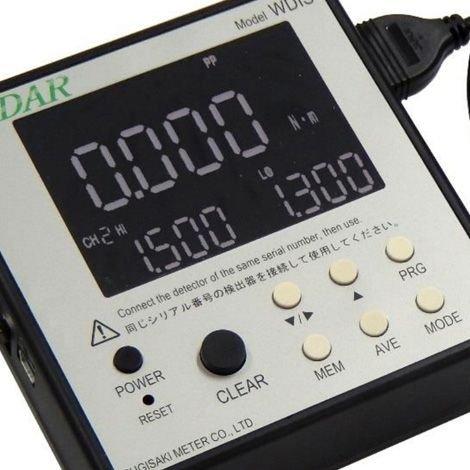

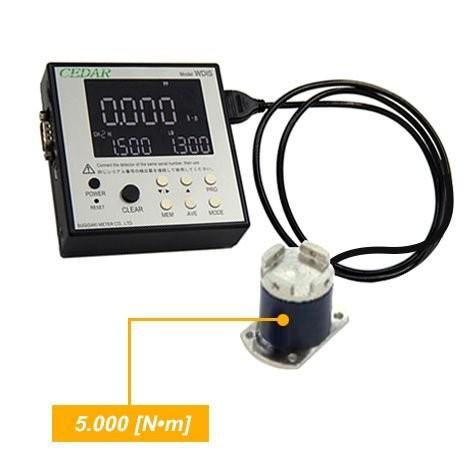

CEDAR WDIS-IPS5C-L1-C-O3 เครื่องทดสอบแรงบิด (Higher torque management)
wdis-ips5c-l1-c-o3
฿64,000.00(ไม่รวมภาษี)
เครื่องทดสอบแรงบิด รองรับช่วงการวัด 0.020 to 5.000 [N•m] อุปกรณ์นี้สามารถเชื่อมต่อกับคอมพิวเตอร์สหรือ PLC ได้ มาพร้อมหน้าจอสีที่สามารถแสดงข้อมูลได้หลากหลายรูปแบบ ยี่ห้อ CEDAR, JAPAN
CEDAR WDIS-IPS5C-L1-C-O3 เครื่องทดสอบแรงบิด (Higher torque management)
ตัวเครื่องสามารถเชื่อมต่อกับคอมพิวเตอร์หรือ PLC ได้เพื่อการจัดการการวัดแรงบิดที่มีประสิทธิภาพยิ่งขึ้น
เหมาะสำหรับการจัดการเครื่องมือแบบอัตโนมัติและกึ่งอัตโนมัติ มาพร้อมหน้าจอสีที่สามารถแสดงข้อมูลได้หลากหลายรูปแบบ
มีพอร์ตส่งออกข้อมูลเป็นอุปกรณ์มาตรฐานทั้ง USB และ RS232C สามารถตั้งค่าตัวเลข เช่น เงื่อนไขการผ่าน/ไม่ผ่าน ได้สูงสุด 10 ช่องสัญญาณ ผลการตัดสินผ่าน/ไม่ผ่านจะแสดงด้วยสีเพื่อให้ง่ายต่อการเข้าใจ
Application

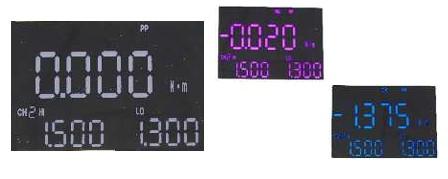

หน้าจอสีสามารถแสดงข้อมูลได้หลากหลายรูปแบบ

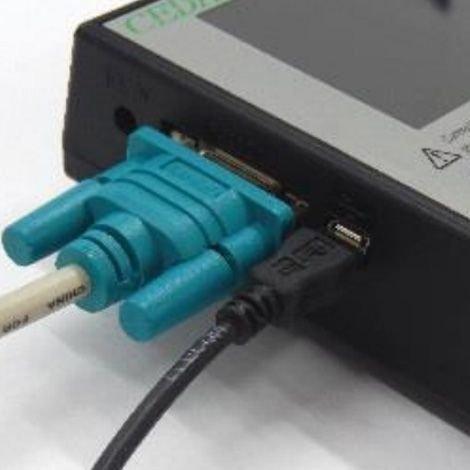

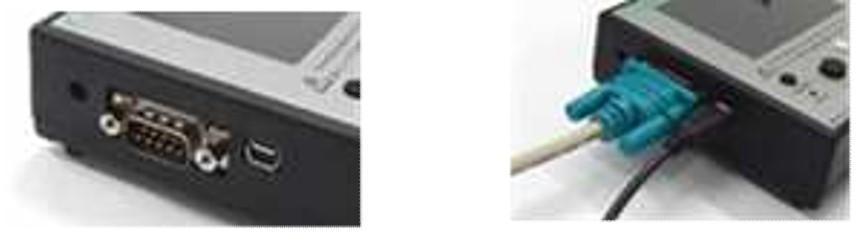

มีพอร์ตส่งออกข้อมูลเป็นอุปกรณ์มาตรฐานทั้ง USB และ RS232C
รองรับการตั้งค่าพารามิเตอร์การวัดได้หลายรูปแบบ

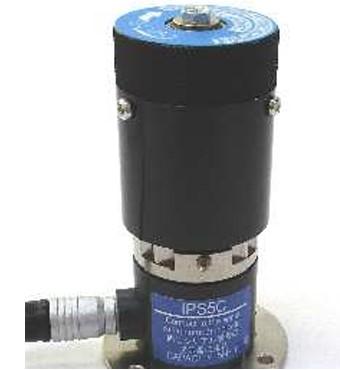

ชนิดที่สามารถปลดการทำงานด้วยคลัตช์ความเร็วสูงได้ทันที ใช้ร่วมกับข้อต่อ OW (OW joint) เช่น หุ่นยนต์ขันสกรู
ชนิดที่สามารถขันซ้ำอย่างช้า ๆ ด้วยการควบคุมกระแสไฟฟ้า ใช้ร่วมกับ Screw Cube

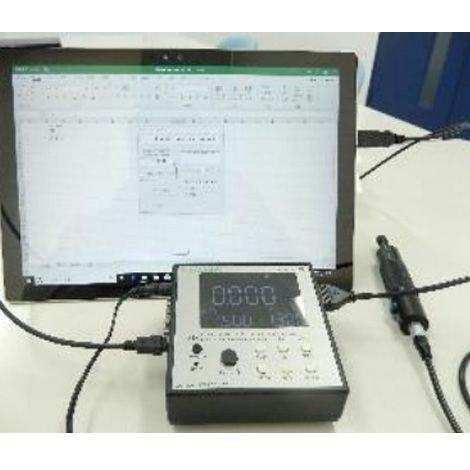

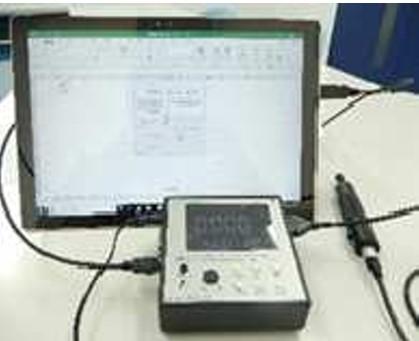

สามารถทำงานร่วมกับ PC และ PLC โดยสามารถป้อนคำสั่งต่าง ๆ ได้จาก PLC หรือคอมพิวเตอร์ส่วนบุคคล เพื่อการจัดการแรงบิดที่ละเอียดและแม่นยำยิ่งขึ้นผ่านการควบคุมภายนอก

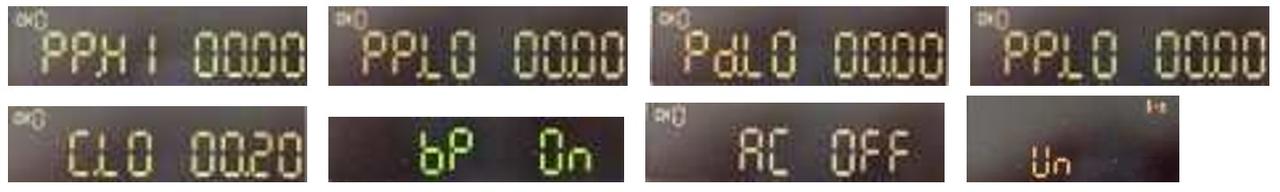

รายการคำสั่ง (Command list):
Clear signal : ล้างค่าบนหน้าจอ พร้อมส่งออกค่าตัวเลขที่ค้างไว้เป็นข้อมูล และบันทึกลงในหน่วยความจำ
Measurement mode : เปลี่ยนโหมดการวัด
Measurement channel : เปลี่ยนช่องสัญญาณที่กำหนดเงื่อนไข เช่น การตัดสินผ่าน/ไม่ผ่าน
Peak hold upper limit : เปลี่ยนค่าขีดจำกัดบนของการตัดสินผ่าน/ไม่ผ่านของช่องสัญญาณปัจจุบัน
Peak hold lower limit : เปลี่ยนค่าขีดจำกัดล่างของการตัดสินผ่าน/ไม่ผ่านของช่องสัญญาณปัจจุบัน
Peak down lower limit : เปลี่ยนค่าขีดจำกัดล่างของการเริ่มต้นการตัดสิน Peak Down ของช่องสัญญาณปัจจุบัน
Real-time output lower limit : เปลี่ยนค่าขีดจำกัดล่างของการส่งออกข้อมูลแบบเรียลไทม์
Auto clear time : เปลี่ยนระยะเวลาการล้างข้อมูลอัตโนมัติหลังจากการวัดเสร็จสิ้น
Buzzer notification : เปลี่ยนวิธีการแจ้งเตือนด้วยเสียงสัญญาณ (Buzzer)
ขนาดสินค้า

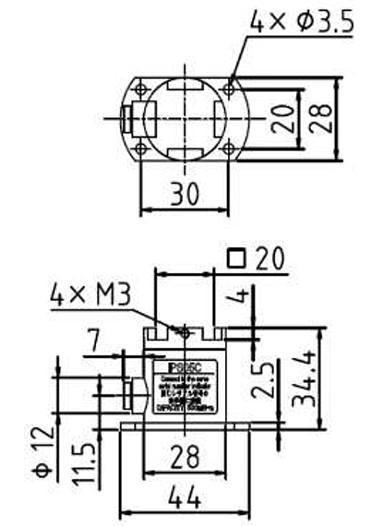

Shapes (Unit: mm)

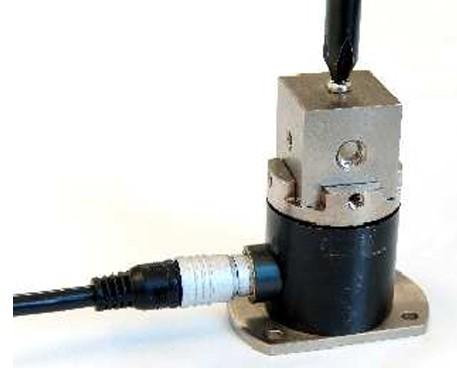

Socket 20mm
Accessories
Detector
Detector code
AC adapter
Result of calibration
Certification on calibration
Traceability system figure
Specification
Measurement range | 0.020 to 5.000 [N•m] |
Unit of measurement | kgf•cm | lbf•in | N•m | cN•m |
Detector |  |
Detector size mm. | (ø44) H34.4 |
Accuracy | ±0.5% (499 digits or less ± 3 digits) |
Sampling cycle | 1000 data / 1 second |
Display cleared to zero | Clear display at the set time 0.1sec 0.5～3.0sec (every 0.5sec) |
Measurement direction | CW - CCW (right / left direction) |
Memory function | Up to 800 data memory |
A success or failure judging function | measurement range (however, pass / fail judgment is in Peak mode) |
Mode | Track, Peak (peak hold), Peak-Down (first peak hold), C (real time output) |
Maximum minimum Average display | Displays and confirms the maximum value, minimum value, average value, etc. of stored measured value data |
Power supply | Feed directly from AC adapter or 4 AA batteries |
Data output | Wired (RS 232 C and Mini B USB ASCII format (baud rate 19200)) or wireless (Optional Accessories) |
