CEDAR WDI-100HR-SJ-C-O3 เครื่องทดสอบแรงบิด
WDI-100HR-SJ-C-O3
WDI-100HR-SJ-C-O3

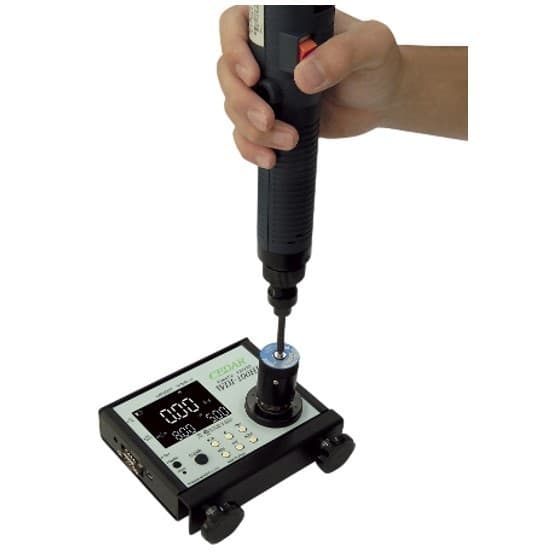

เครื่องทดสอบแรงบิด ใช้เพื่อจัดการและควบคุมสเปกของไขควงไฟฟ้า ไขควงวัดแรงบิดแบบแมนนวล (Manual torque driver) รวมถึงประแจวัดแรงบิด (Torque wrench) หน้าจอแสดงผลแบบจอสีที่ช่วยให้การอ่านค่าและการทำความเข้าใจข้อมูลสะดวกและง่ายดายมากขึ้น ยี่ห้อ CEDAR, JAPAN
คำถามที่พบบ่อย
มีข้อสงสัยเกี่ยวกับสินค้า/บทความ สอบถามชุมชนหรือผู้เชี่ยวชาญของเรา
เครื่องทดสอบแรงบิด
จุดเด่น
สามารถใช้เพื่อจัดการและควบคุมสเปกของไขควงไฟฟ้า ไขควงวัดแรงบิดแบบแมนนวล (Manual torque driver) รวมถึงประแจวัดแรงบิด (Torque wrench) ได้อย่างครบถ้วน

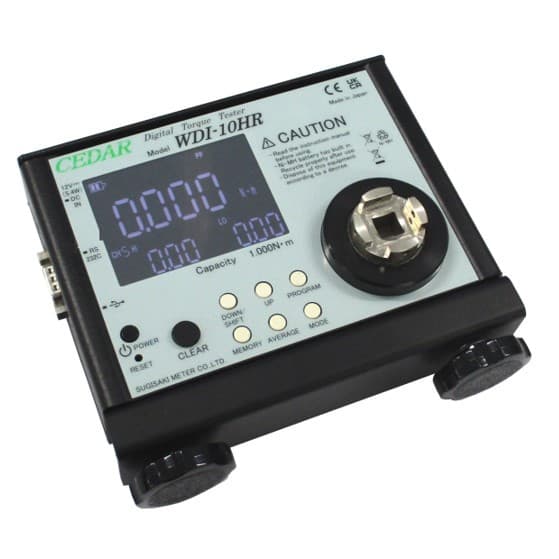

หน้าจอแสดงผลแบบจอสีที่ช่วยให้การอ่านค่าและการทำความเข้าใจข้อมูลสะดวกและง่ายดายมากขึ้น
ความละเอียดสูงพิเศษ: เฉพาะสำหรับรุ่น 10HR และ 100HR ที่รองรับการวัดค่าด้วยความละเอียดสูง (High-resolution) ซึ่งให้ความละเอียดสูงกว่าปกติถึง 10 เท่า หรือที่ระดับหนึ่งในสิบของความละเอียดทั่วไป

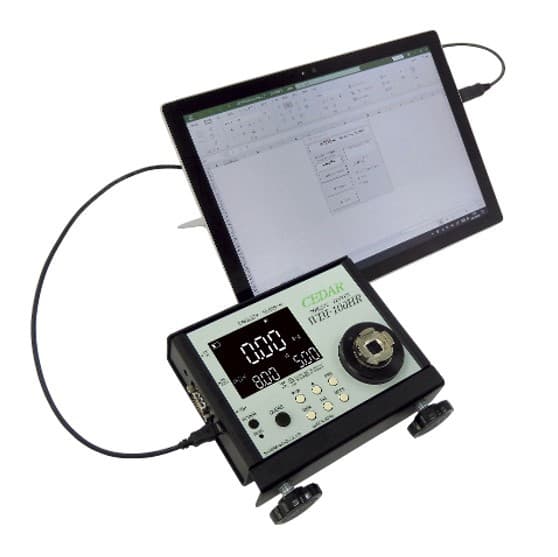

มีพอร์ตสำหรับส่งออกข้อมูลผ่าน USB และ RS232C
สามารถรับและดำเนินการส่งสัญญาณเคลียร์ค่า (Clear signals) รวมถึงคำสั่งต่าง ๆ ที่ส่งมาจากคอมพิวเตอร์ (PC) หรือ PLC ได้อย่างมีประสิทธิภาพ
สามารถเลือกข้อต่อสำหรับวัดแรงบิด (Measurement joints) ที่เหมาะสมกับวิธีการควบคุมและลักษณะเฉพาะของเครื่องมือแต่ละประเภทได้

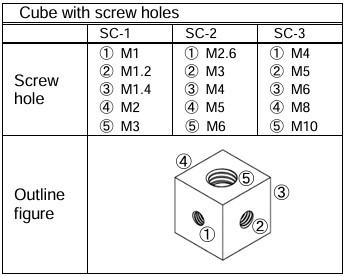

อุปกรณ์เสริมสำหรับเครื่องมือ Manual คือบล็อกทดสอบทรงลูกบาศก์ (Screw cube) ซึ่งเป็นจิ๊กที่ใช้สำหรับวัดเครื่องมือประเภท Manual โดยจะจัดให้เหมาะสมกับย่านการวัด (Measurement band) ของแต่ละรุ่น
มีตัวเลือกกล่องสำหรับเก็บเครื่องจักรเป็นอุปกรณ์เสริมให้สามารถซื้อเพิ่มเติมได้
Power supply
Ni-MH rechargeable battery (Charge times is about 3 hours)
อุปกรณ์มาตรฐานในชุด
Measurement joint
AC adaptor
Result of calibration, Certification on calibration, Traceability system figure
Specification
Unit: WDI-100HR-□□-□-□□
Normal Range | 0.20 ~ 10.00 [N-m] |
|---|---|
Hi resolution Range | 0.020 ~ 9.999 [N-m] |
Normal / Hi resolution Units | kgf-cm / lbf-in / N-m / cN-m |
Accuracy | ±0.5% (If 499 digit or less, ±3 digit.) |
Operating temperature / humidity | 15 ~ 35 degrees Celsius, 80%RH or less *Keep a constant temperature while measuring. (Storage temperature 0 ~ 45℃) |
Sampling rate | 1000 data / 1 sec |
Data output | Wired (ASCII format) |

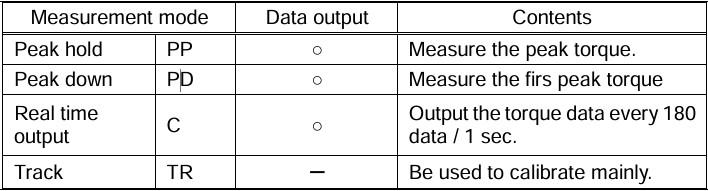

Measurement mode |  |
Memory size | 800 data |
Auto power off | If the tester is not used for 10 minutes. (Releasable) |
Socket size | □20 / □9.5 |

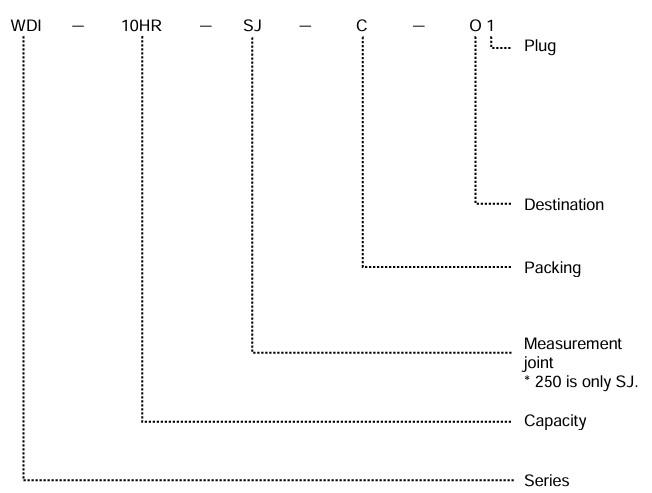

Ordering number
Plug
1 | A plug (Japan, Taiwan, USA) |
|---|---|
2 | A plug (China) |
3 | C plug (EU (excluding UK) ) |
4 | F plug (Korea) |
5 | G plug (UK) |
Destination
O | Outside Japan |
|---|
Packing
C | Cardboard |
|---|---|
A | Plastic case |
Measurement joint
SJ | SJ join |
|---|---|
OW | OW joint |
Capacity
10HR | to 1N-m |
|---|---|
100HR | to 10N-m |
250 | to 25N-m |
Measurement joint
Measurement joint | Bit | Other | Cube | |
|---|---|---|---|---|
WDI-10HR -SJ -OW | SJ-10K OW-025 / OW-10 | 6mm Hex bit (Φ4mm, Φ5mm, 3/16” hex, 1/4” hex) - | M3 hex adaptor Grease - | SC-1 SC-1 |
WDI100HR -SJ -OW | SJ-10K / SJ-50 OW-20 / OW-60 | 6mm Hex bit (Φ4mm, Φ5mm, 3/16” hex, 1/4” hex - | M3 hex adaptor M4 hex adaptor Grease - | SC-2 SC-2 |
WDI-250 -SJ | SJ-50 SJ-200 | 6mm hex bit (Φ4mm, Φ5mm, 3/16” hex, 1/4” hex) 17mm socket bit | Grease | SC-3 |
joint

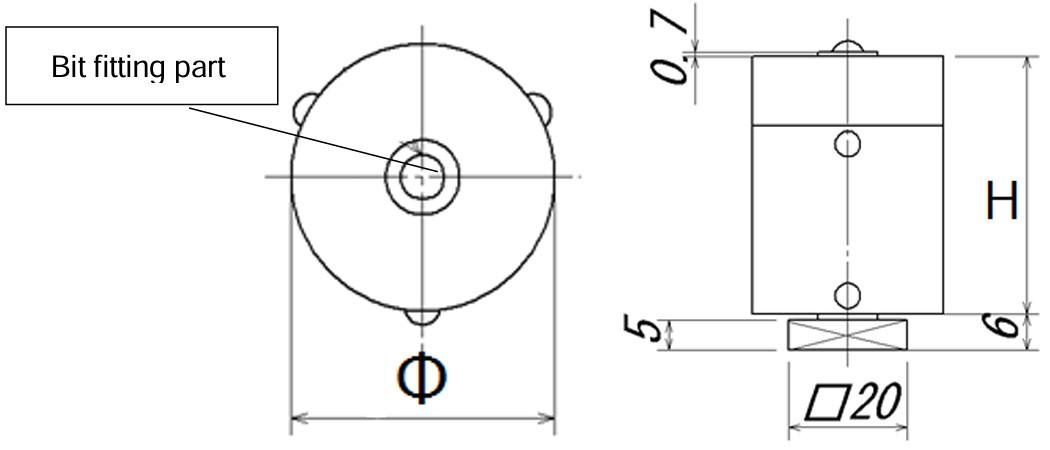

ตารางสเปคข้อต่อ SJ และ OW Series
Joint | SJ joint -SJ SJ-10K | SJ-50 | SJ-200 | OW joint -OW OW-025 | OW-10 | OW-20 | OW-60 |
|---|---|---|---|---|---|---|---|
Capacity | ～ 1 N-m | ～ 5 N-m | ～ 20 N-m | ～ 0.25 N-m | ～ 1 N-m | ～ 2 N | ～ 6 N-m |
Recommended measurement range | ～ 1 N-m | 1～ 5 N-m | 5～ 20 N-m | ～ 0.25 N-m | 0.25 ～ 1 N-m | 1 ～ 2 N-m | 2 ～ 6 N-m |
Mechanical life | 2,500 times | 2,500 times | 2,500 times | 10,000 times | 8,000 times | 5,000 times | 5,000 times |
Bit fitting part (Use screw top) | 6mm hexagonal hole on opposite side (M3 screw) (M4 screw) | Opposite side 17mm Hexagon bolt | M2.6 | M3 | M4 | M6 | |
Dimensions | M8×(H)49 | M8×(H)43 | M10×(H)35 | Ø28×(H)35 | Ø32×(H)42.5 | Ø32×(H)42.5 | Ø38×(H)59 |
 |  |  |  | ||||
Pedestal shape | □20 | □20 | |||||

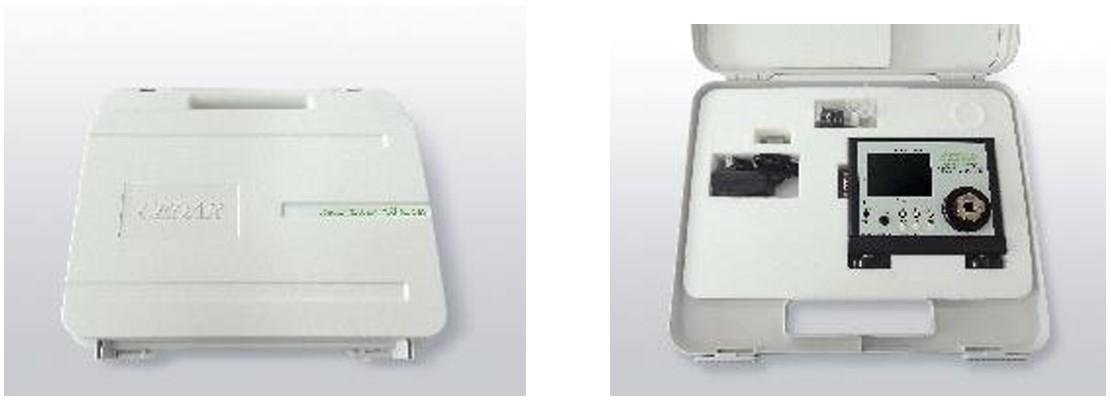

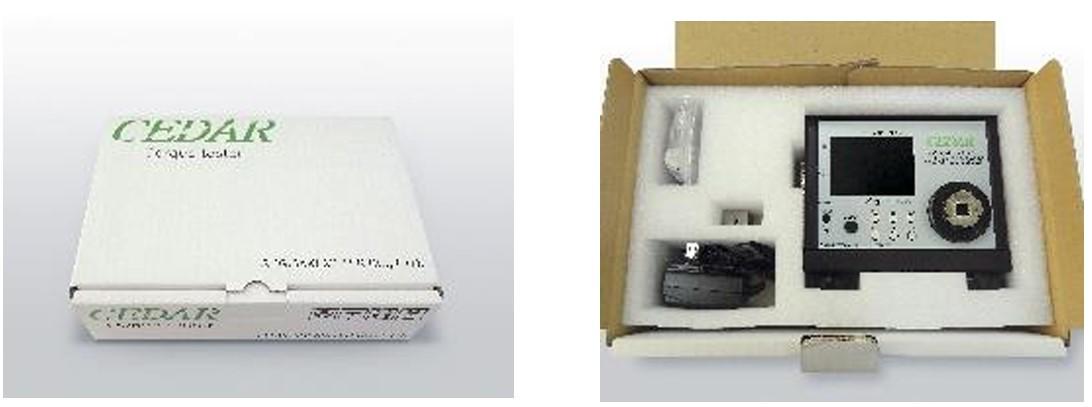

Case
Case | -C | -A |
Specifications | Cardboard | PP |
Exterior / Interior |  |  |
