Optris CTi 3M Industrial Infrared Pyrometer

Optris CTi 3M Industrial Infrared Pyrometer

Optris CTi 3M เป็นไพโรมิเตอร์รุ่นใหม่ในตระกูล CTi Series ที่ใช้หัววัด (Sensing Head) แยกจากชุดอิเล็กทรอนิกส์ (Electronics Box) ทำให้ติดตั้งได้ง่ายในพื้นที่จำกัด และสามารถเปลี่ยนหัววัดได้โดยไม่ต้องเปลี่ยนชุดควบคุม เหมาะสำหรับงานวัดอุณหภูมิแบบต่อเนื่องในสายการผลิตที่ต้องการความแม่นยำสูง โดยเฉพาะงานโลหะที่อุณหภูมิต่ำถึงปานกลาง รวมถึงวัสดุที่มีค่า Emissivity เปลี่ยนแปลงตลอดเวลา

คุณสมบัติเด่น

• ช่วงอุณหภูมิ 30°C ถึง 1850°C (ขึ้นอยู่กับรุ่นย่อย)

• ความยาวคลื่น 2.3 µm เหมาะสำหรับโลหะและวัสดุคอมโพสิต

• Detector แบบ Extended InGaAs

• Response Time สูงสุด 320 µs

• Exposure Time 110 µs

• Sampling Rate 1000 Hz

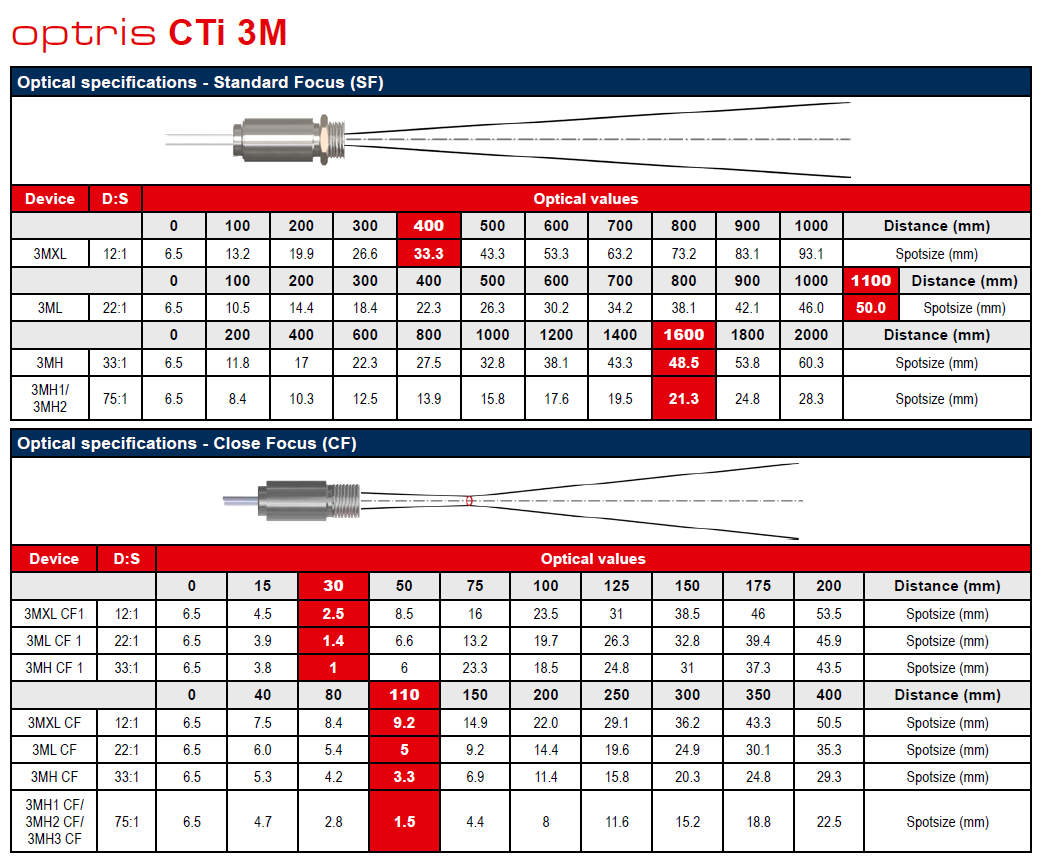

• Optical Resolution สูงสุด 75:1

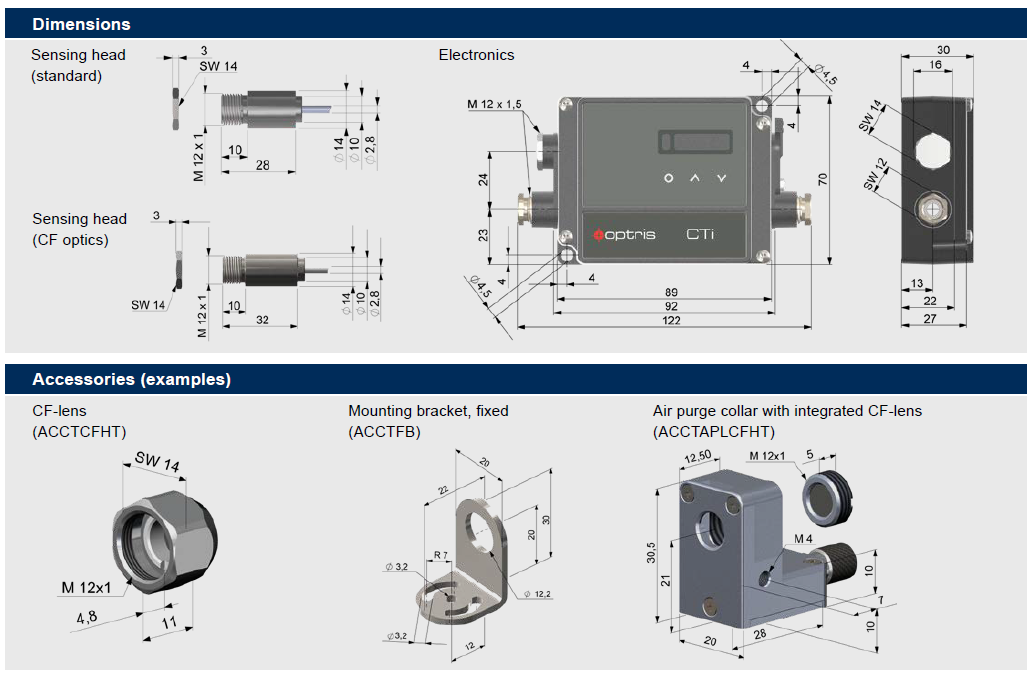

• หัววัดขนาดเล็ก Ø12 × 35 มม.

• หัววัดทนอุณหภูมิแวดล้อมได้ถึง 85°C โดยไม่ต้องใช้อุปกรณ์ระบายความร้อน

• เปลี่ยนหัววัด (Interchangeable Sensing Head) ได้

รุ่นที่มีให้เลือก

• CTi 3MXL : 30–350°C

• CTi 3ML : 50–475°C

• CTi 3MH : 100–600°C

• CTi 3MH1 : 150–1000°C

• CTi 3MH2 : 200–1500°C

• CTi 3MH3 : 250–1850°C

การเชื่อมต่อและ Interface

รองรับการเชื่อมต่อกับระบบควบคุมอุตสาหกรรมผ่าน

• USB-C

• RS232

• RS485

• Ethernet

• Analog Output 0/4–20 mA

• Analog Output 0–5 V / 0–10 V

• Thermocouple Type K

• Relay Output (2 ช่อง)

รองรับ Protocol เพิ่มเติม (Optional)

• Modbus RTU

• Modbus TCP

• Ethernet TCP/IP

• EtherNet/IP

• PROFINET

Signal Processing

รองรับฟังก์ชันประมวลผลสัญญาณภายใน เช่น

• Average

• Peak Hold

• Valley Hold

• Advanced Peak Hold

• Triggered Signal Output

• Triggered Peak Hold

ตั้งค่าผ่านซอฟต์แวร์ CompactPlus Connect หรือ IRmobile

ข้อมูลทางเทคนิค

• Detector : Extended InGaAs

• Spectral Range : 2.3 µm

• Measurement Principle : Single Color

• Optical Resolution : สูงสุด 75:1

• Power Supply : 8–36 VDC

• Power Consumption : 1.2 W

• Protection Class : IP65 (NEMA 4)

• Operating Temperature

  • Sensing Head : -20 ถึง 85°C

  • Electronics : -20 ถึง 85°C

• Housing : Stainless Steel

• Weight

  • Sensing Head : 40 g

  • Electronics Box : 420 g



การใช้งาน

เหมาะสำหรับ

• Steel Processing

• Secondary Metal Processing

• Induction Heating

• Forging

• Heat Treatment

• Continuous Casting

• Ceramic Manufacturing

• Composite Materials

• Metal Oxides

• Process Automation

• Industrial Furnace

• OEM Machine Integration

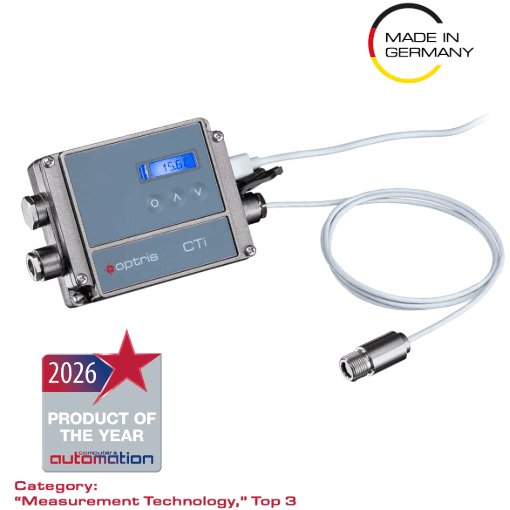

Scope of supply: CTi with mounting nut, 1m high temp. head cable, Electronic box with LCD display and programming keys, Quick start guide, 1,5 m USB-C cable incl. adapter USB-A
