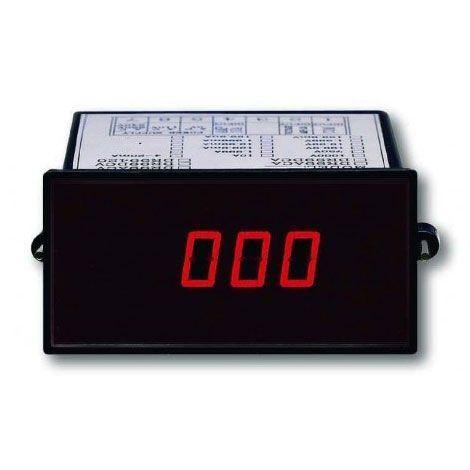

Lutron DT-2240D เครื่องควบคุม Panel Tachometer แบบตั้งโต๊ะ Max.9,9990 RPM

DT-2240D ฟังก์ชั่นการวัด

เครื่องวัดความเร็วรอบแบบติดแผง (Panel Tachometer)

DT-2240D จุดเด่น

ช่วงการวัดกว้าง: รองรับความเร็วตั้งแต่ 5 RPM จนถึง 99,990 RPM ครอบคลุมทุกการใช้งาน ตั้งแต่รอบต่ำในงานควบคุม ไปจนถึงรอบสูงในงานความเร็วสูง
ความละเอียดสูง: 0.1 RPM สำหรับช่วง 5 – 999.9 RPM / 1 RPM สำหรับช่วง 1,000 – 9,999 RPM / 10 RPM สำหรับค่ามากกว่า 10,000 RPM
ทำให้สามารถตรวจวัดได้แม้การเปลี่ยนแปลงเพียงเล็กน้อย
แสดงผลชัดเจน: จอ LED สีแดงขนาดใหญ่ 14.3 มม. จำนวน 4 หลัก ช่วยให้สามารถมองเห็นค่าได้ชัดแม้ในพื้นที่มีแสงน้อย
ปรับช่วงอัตโนมัติ: ระบบ Auto Range จะทำงานโดยอัตโนมัติเมื่อตัวเลขวัดเกิน 9,999 RPM พร้อมไฟแสดงสถานะ “×10” เพื่อให้ผู้ใช้งานเข้าใจค่าที่แสดงได้ง่าย
ความแม่นยำสูง: ± (0.05% + 1 digit) เหมาะสำหรับงานที่ต้องการความเที่ยงตรงในการควบคุมหรือวิเคราะห์

การออกแบบเพื่อความทนทานและใช้งานง่าย

ตัวเครื่องออกแบบให้สามารถติดตั้งในแผงควบคุม (Panel Mount) ได้ง่าย มาพร้อมกับอัตราการใช้พลังงานต่ำ รองรับไฟฟ้ากระแสสลับทั้ง 110V, 220V และ 230V ที่ความถี่ 50/60 Hz ตัวเครื่องใช้พลังงานเพียงประมาณ 7–13 mA จึงประหยัดพลังงานและมีความปลอดภัยสูงในการใช้งานต่อเนื่อง

สามารถใช้งานได้ในสภาพแวดล้อมที่อุณหภูมิระหว่าง 0 ถึง 50°C และความชื้นไม่เกิน 80% RH ทำให้เหมาะสำหรับโรงงานอุตสาหกรรมทั่วไป หรือบริเวณที่มีข้อจำกัดด้านอุณหภูมิและความชื้น

รองรับการเชื่อมต่อกับเซนเซอร์เสริม

เพื่อเพิ่มความยืดหยุ่นในการติดตั้งและความแม่นยำในการวัดค่า DT-2240D รองรับการใช้งานร่วมกับเซนเซอร์เสริมทั้ง 2 ประเภท ได้แก่:

Proximity Sensor รุ่น PX-01: ตรวจจับวัตถุโลหะ (ferrite) ได้ในระยะ 4 มม. ใช้พลังงาน DC 10–30V และรองรับการทำงานสูงถึง 600 Hz เหมาะสำหรับงานที่ต้องการวัดรอบในระยะใกล้ด้วยความแม่นยำ
Photo Sensor รุ่น PI-06: เซนเซอร์แบบ Photo Interrupter สำหรับการตรวจจับการเคลื่อนไหวผ่านแสง มาพร้อมสายเชื่อมต่อ 3 เส้น (Power, Signal, Ground) ใช้งานกับแรงดันไฟ DC 10–30V
การใช้เซนเซอร์เหล่านี้ร่วมกับ DT-2240D ช่วยให้สามารถนำเครื่องไปติดตั้งในตำแหน่งที่เหมาะสมกับสภาพการใช้งานจริงได้อย่างมีประสิทธิภาพ

การใช้งานที่หลากหลาย

เครื่องวัดรอบ DT-2240D เหมาะสำหรับใช้งานในหลายอุตสาหกรรม เช่น:
การตรวจสอบรอบการหมุนของมอเตอร์
ระบบสายพานในสายการผลิต
ระบบพัดลมหรือเครื่องเป่าที่ต้องควบคุมรอบ
เครื่องจักรหมุนความเร็วสูง
งานวัดรอบในการบำรุงรักษาเชิงป้องกัน (Preventive Maintenance)

Lutron DT-2240D คือโซลูชันที่สมบูรณ์แบบสำหรับงานวัดรอบในสายงานอุตสาหกรรม ด้วยฟังก์ชันการทำงานที่หลากหลาย ความแม่นยำสูง และรองรับการติดตั้งร่วมกับเซนเซอร์หลากหลายประเภท ทำให้เป็นตัวเลือกที่เหมาะสำหรับผู้ที่ต้องการเครื่องวัดรอบที่เชื่อถือได้ ติดตั้งง่าย และใช้งานได้อย่างต่อเนื่องในระยะยาว

DT-2240D ช่วงการวัด

Range: 5 to 99990 RPM
Resolution: 0.1 RPM (5 to 999.9 RPM), 1 RPM (1000 to 9999 RPM), 10 RPM (over 10,000 RPM)
Accuracy: ± (0.05% reading + 1 digit)

DT-2240D Power Supply

AC 110V, 220V, 50/60 Hz (or 230V internal adjustment)

DT-2240D ขนาดสินค้า

Display Size: 14.3 mm (0.56 inch), 4 digits

DT-2240D อุปกรณ์ที่มาในชุด

Unit

Instruction Manual (1 PC)

DT-2240D อุปกรณ์เสริม

Proximity Sensor (PX-01)

Photo Interrupter (PI-06)

DT-2240D ข้อมูลจำเพาะ

Display

14.3 mm (0.56") high brightness
red LED. 4 digits., max. display 9999.

Input Signal

One round per input signal to get
RPM resolution ( recommend to match
optional proximity sensor, PX-01 ).

Circuit microcomputer LSI circuit.
Sampling Time 1 sec. over 60 RPM.

Operating Temperature 0 to 50 °C (32 to 122°F)
Operating Humidity Less than 80% RH.

Power Consumption

Approx. AC 13 mA ( AC 110V power).
AC 7 mA ( AC 220V/230 power).
