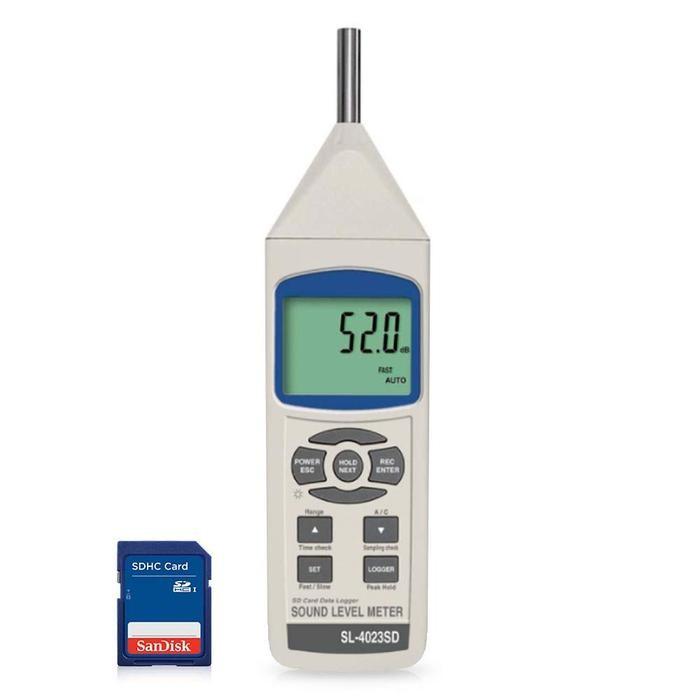

Lutron SL-4023SD เครื่องวัดและบันทึกระดับเสียง Class 2 | SD Card

เครื่องวัดและบันทึกเสียงแบบ Real time มาตรฐาน IEC61672 Class 2 รุ่น SL-4023SD

จุดเด่น

• ตัวเครื่องถูกออกแบบมาตาม มาตรฐาน IEC 61672 class 2

• ได้นำมารับมาตรฐาน A & C weighting networks

• หัวไมโครโฟนขนาดมาตรฐานที่ 0.5 นิ้ว

• มีโหมด Time weighting (Fast & Slow) สามารถเลือกความไวในการตอบสนองได้

• รองรับการคาลิเบรทด้วย Sound Calibrator SC-942 (อุปกรณ์แยกจำหน่ายไม่รวมมาในชุด)

• เลือกช่วงการวัดได้ทั้งแบบ Auto และ Manual

• รองรับการปรับ adjustment สำหรับการคาลิเบรท

• ไม่ใช่ไมโครโฟนคอนเดนเซอร์ (Condenser) ให้ความแม่นยำสูง และอายุการใช้งานยาวนาน

• บันทึกค่าการวัดลงบน SD Card แบบ Real Time โดยผลการบันทึกที่ได้จะมีข้อมูล วันที่และเวลา ระบุเอาไว้ และยังสามารถตั้งค่าความถี่ในการบันทึกแบบอัตโนมัติให้กับตัวเครื่องได้เป็น Step ได้แก่ 0, 1, 2, 3, 5, 10, 30, 60, 120, 300, 600, 1800, 3600 วินาที

• การบันทึกค่าข้อมูลผู้ใช้งาน (Manual datalogger) สามารถกำหนดตำแหน่งในการวัดแต่ละจุดได้ (1 ตำแหน่ง ถึง 99 ตำแหน่ง)

• ดูผลการวัดที่บันทึกไว้ได้โดยไม่จำเป็นต้องติดตั้ง software โดยเสียบการ์ด SD Card กับคอมพิวเตอร์ แล้วดูผลการบันทึกได้จากโปรแกรม Excel ได้โดยตรง โดยข้อมูลที่แสดงจะมี (ค่าการวัดที่บันทึก/ ปี/ เดือน/ วันที่/ ช่วงโมง/ นาที/ วินาที) และผู้ใช้งานสามารถทำกราฟเพื่อวิเคราะห์ผลเพิ่มเติมได้จากโปรแกรม Excel

• รองรับการ SD Card ขนาด 1GB ถึง 32GB (ทางเลือกแถมให้ฟรี ขนาด 32GB)

• หน้าจอแบบ LCD มีไฟ Backlight สีเขียวใช้งานได้แม้ในที่แสงสว่างน้อย

• ปิดเครื่องอัตโนมัติเมื่อไม่ได้ใช้งาน

• ตัวเครื่องมีฟังก์ชั่นค้างค่าวัดที่หน้าจอ และสามารถดูค่าการวัดสูงสุด/ ค่าการวัดต่ำสุดได้

• ตัวเครื่องมี Microcomputer circuit ให้ผลการวัดที่มีความแม่นยำสูง

• ตัวเครื่องใช้ไฟจาก Batteries AA จำนวณ 6 ก้อน (ทางเลือกแถมให้ฟรี)

• ตัวเครื่องรองรับการใช้งานร่วมกับ Adapter DC 9V รุ่น AP-9VA (อุปกรณ์แยกจำหน่ายไม่รวมมาในชุด)

• รองรับเชื่อมต่อ COMPUTER ด้วยสาย RS232 (UPCB-02), USB PC interface (USB-01) และใช้งานร่วมกับโปรแกรม Data Acquisition Software (SW-E816) (อุปกรณ์แยกจำหน่ายไม่รวมมาในชุด)

▲ หัวไมโครโฟนขนาดมาตรฐานที่ 0.5 นิ้ว

▲ ฐานแสดงเมื่อใช้งานร่วมกับฟองน้ำ Sound ball SB-01 (ทางเลือกแถมให้ฟรี)

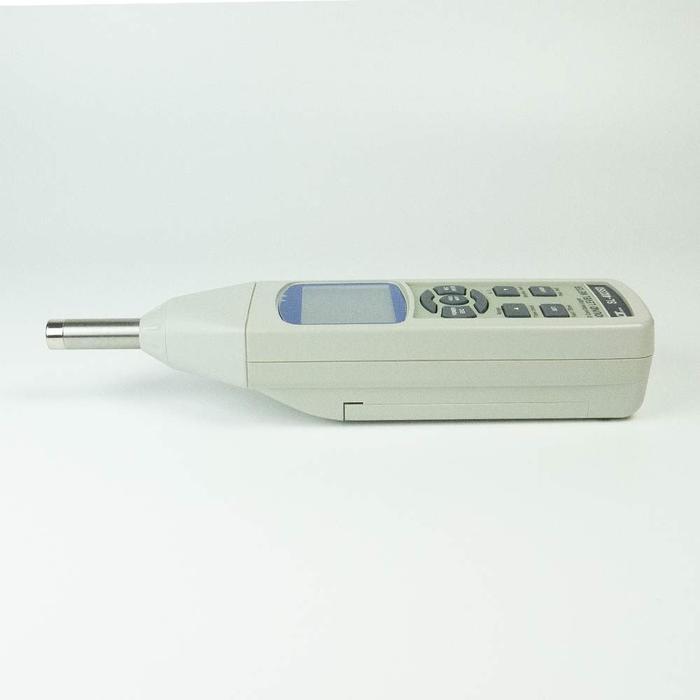

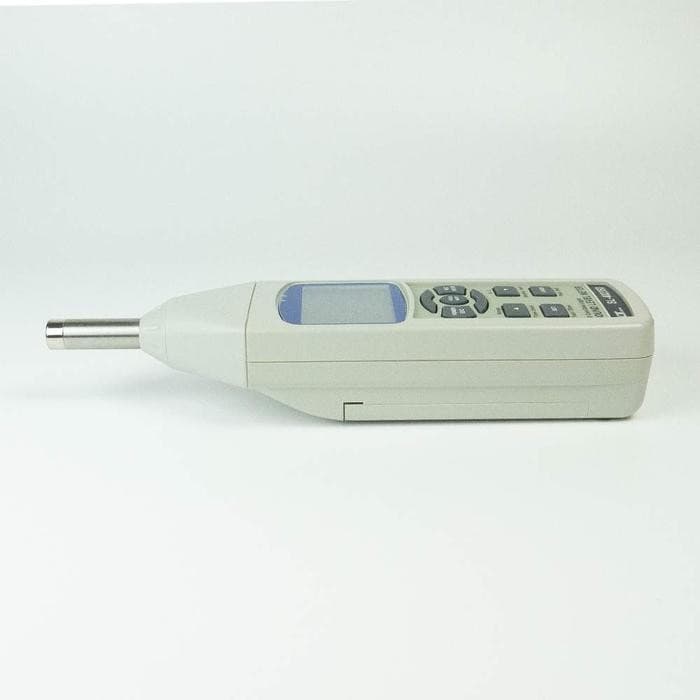

▲ ตัวเครื่องขนาดกะทัดรัด พร้อมหน้าจอแสดงผลได้คมชัด

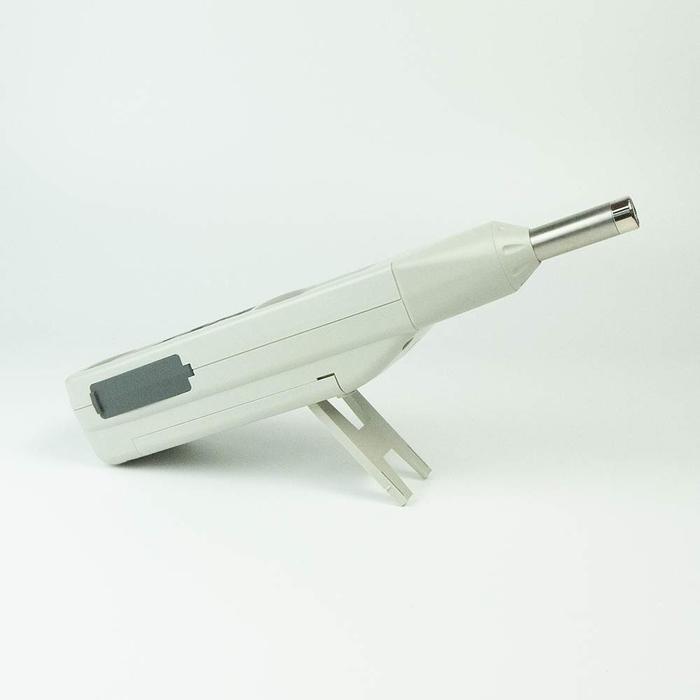

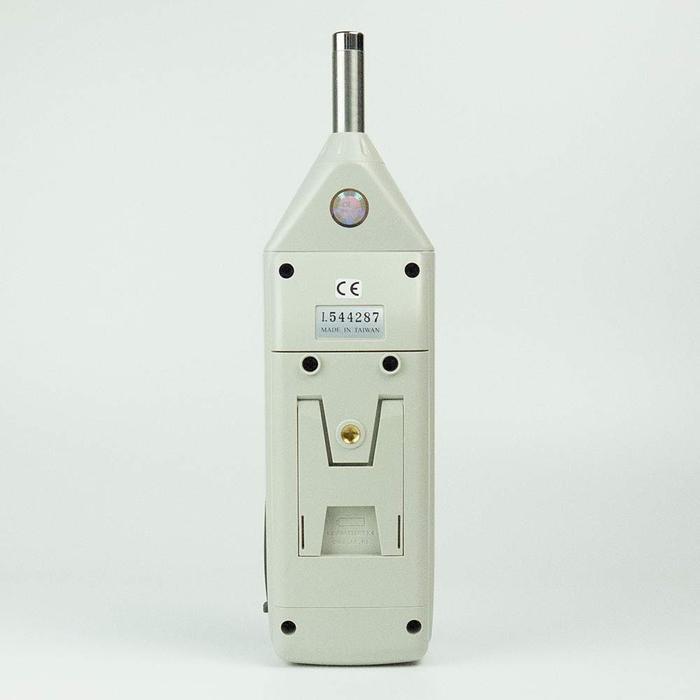

▲ ฐานแสดงด้านหลังตัวเครื่อง ช่องใส่ Battery และรูสำหรับยึดขาตั้ง

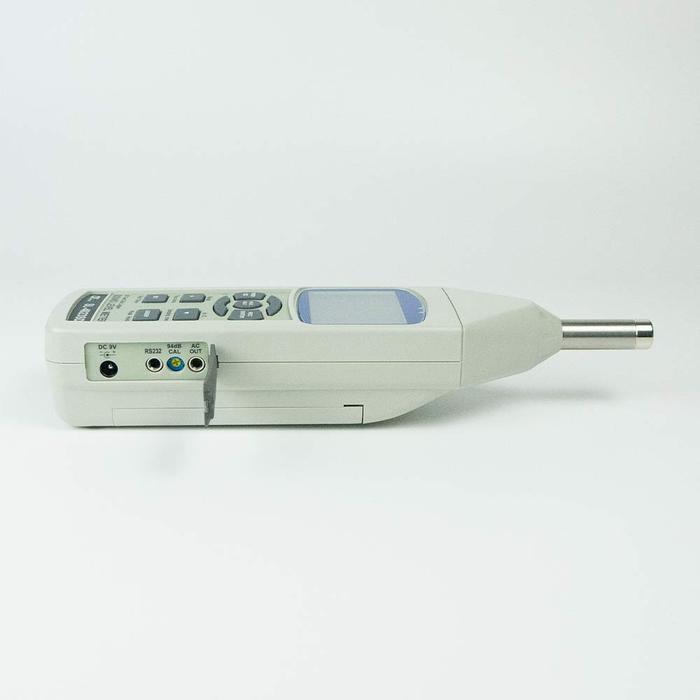

▲ ฐานแสดงด้านหลังตัวเครื่อง ช่องชาร์จแบตเตอรี่และรูสำหรับยึดขาตั้ง

ช่วงการวัด

Auto range: 30 to 130 dB

Manual range: 3 range, 30 to 80 dB, 50 to 100 dB, 80 to 130 dB (50 dB on each step, with over & under range indicating)

Resolution 0.1 dB

Accuracy (23 ± 5ºC)

±3.5 dB (31.5 Hz)
±2.5 dB (63 Hz)
±2.0 dB (125 Hz)

---

±1.9 dB (250 Hz)
±1.9 dB (500 Hz)
±1.4 dB (1 KHz)

---

±2.6 dB (2 KHz)
±3.6 dB (4 KHz)
±5.6 dB (8 KHz)

Power Supply

AAlkaline or heavy duty DC 1.5 V Battery AA x 6
* DC 9V adapter input. (AP-9VA AC/DC power adapter is optional)

ขนาดสินค้า

245 x 68 x 45 mm/ 489 g

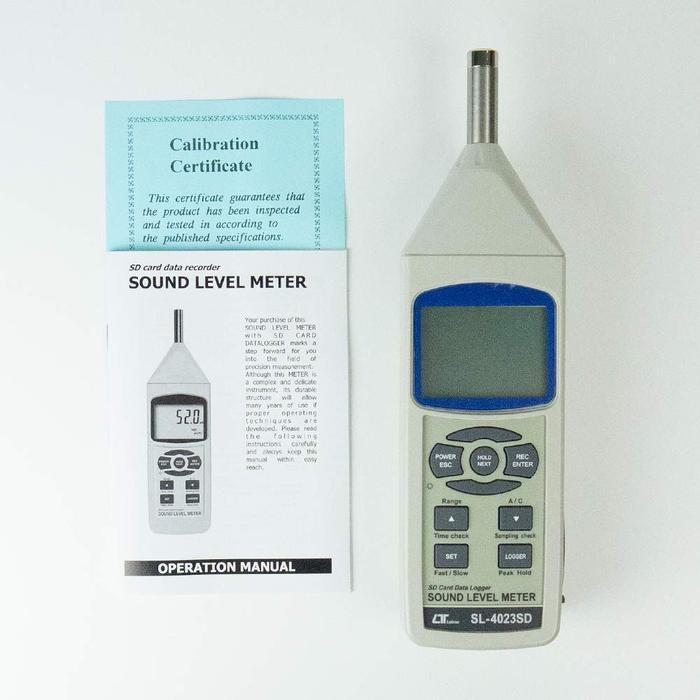

อุปกรณ์ที่มาพร้อมในชุด

• Main unit × 1

• Instruction manual × 1

• Calibration Certificate (from manufacture) × 1

• Sound ball SB-01 (ทางเลือกแถมให้ฟรี) × 1

• SD Card ขนาด 32GB (ทางเลือกแถมให้ฟรี) × 1

• Batteries AA (ทางเลือกแถมให้ฟรี) × 6

อุปกรณ์เสริม

• Sound ball SB-01

• Sound Calibrator (94/ 114 dB) SC-942

• Sound Calibrator (94 dB) SC-941

• Adapter AC to DC 9V (AP-9VA)

• USB cable (USB-01)

• RS232 cable (UPCB-02)

• Data Acquisition software (SW-E816)

• Hard Carrying Case (280 x 195 x 65 mm) (CA-06)

• Hard Carrying Case (360 x 270 x 108 mm) (CA-08)

• Soft carrying case (CA-05A)

ข้อมูลจำเพาะ

Circuit Custom one-chip of microprocessor LSI circuit

Display LCD size: 52 mm x 38 mm / LCD with green backlight (ON/OFF)

Range Auto range: 30 to 130 dB

Manual range: 3 range, 30 to 80 dB, 50 to 100 dB, 80 to 130 dB (50 dB on each step, with over & under range indicating)

Resolution 0.1 dB

Accuracy (23 ± 5ºC)

±3.5 dB (31.5 Hz)
±2.5 dB (63 Hz)
±2.0 dB (125 Hz)

±1.9 dB (250 Hz)
±1.9 dB (500 Hz)
±1.4 dB (1 KHz)

±2.6 dB (2 KHz)
±3.6 dB (4 KHz)
±5.6 dB (8 KHz)

Frequency weighting Network Characteristics of A & C
A weighting: The characteristic is simulated as "Human Ear Listing" response. Typical, if making the environmental sound level measurement, always select to A weighting.
C weighting: The characteristic is near the "FLAT" response. Typical, it is suitable for checking the noise of machinery (Q.C check) & knowing the sound pressure level of the tested equipment.

Time weighting

Fast: 200 ms ("Fast" range is simulated the human ear response time weighting.)
Slow: 500 ms ("Slow" range is easy to get the average values of vibration sound level.)

Data hold To freeze the measurement value

Peak hold To keep the peak (max.) measurement value

Frequency 31.5 to 8000 Hz

Microphone type Electric condenser microphone

Microphone size Out size, 12.7 mm DIA. (1/2 inch).

Calibration VR Build in external calibration VR, easy to calibrate on 94 dB level by screw driver
* Calibrated via external SOUND CALIBRATOR (SC-942, แยกจำหน่าย)

Calibrator B & K (Bruel & kjaer), MULTIFUNCTION ACOUSTIC CALIBRATOR 4226

Datalogger Sampling Time Setting range Auto : 1 second to 3600 seconds
@ Sampling time can set to 1 second, but memory data may loss.
Manual : Push the data logger button once will save data one time.
@ Set the sampling time to 0 second.
@ Manual mode, can also select the 1 to 99 position (Location) no.

Data storage SD memory card 1 to 32 GB

Advanced setting

* Set clock time (Year/ Month/ Date, Hour/ Minute/ Second)
* Decimal point of SD card setting
* Auto power OFF management
* Set beep Sound ON/OFF
* Set sampling time
* SD memory card Format

Over Indication Show " - - - - "

Memory Recall Maximum & Minimum value.

Sampling time 1 second

Functions dB (A & C frequency weighting), Time weighting (Fast, Slow), Peak hold, Data hold, Record max/ min, Auto power off

Data Output RS232, USB PC interface
* Connect the optional RS232 cable (UPCB-02) will get the RS232 plug
* Connect the optional USB cable (USB-01) will get the USB plug

AC output AC 0.5 Vrms corresponding to each range step.
* Output impedance : 600 ohm

Power off Auto shut off saves battery life or manual off by push button.

Operating Temperature 0 to 50℃

Operating Humidity Less than 85% R.H.

Power Supply AAlkaline or heavy duty DC 1.5 V Battery AA x 6
* DC 9V adapter input. (AP-9VA AC/DC power adapter is optional)

Power Current Normal operation (w/o SD card save data and LCD Backlight is OFF): Approx. DC 12 mAWhen SD card save the data but and LCD Backlight is OFF): Approx. DC 51 mA
* If LCD backlight on, the power consumption will increase approx. 30 mA

Dimensions/ Weight 245 x 68 x 45 mm/ 489 g

▼ การบันทึกข้อมูลลงบน SD card และดูผลการบันทึกด้วยโปรแกรม EXCEL

การดูผลการบันทึกข้อมูลซึ่งสามารถดูผลได้ทั้งรูปแบบการบันทึกแบบ Auto และ Manual เป็นการบันทึกลงบน SD Card (รองรับ SD Card 1GB ถึง 32GB) แสดงผลการบันทึกข้อมูลเป็นรูปแบบ "EXCEL File" เพียงนำ SD Card ที่บันทึกผลไปเสียบยังคอมพิวเตอร์ หากคอมพิวเตอร์ไม่มีช่องเสียบสามารถใช้ SD card adapter ทดแทนได้ โดยสามารถดูข้อมูลผ่านโปรแกรม EXCEL ได้ทันที หากผู้ใช้งานต้องการทำกราฟเพื่อวิเคราะห์ผล ก็สามารถทำได้ด้วยตนเองผ่านโปรแกรม EXCEL เช่นกัน

▲ EXCEL data screen (for example)

▲ EXCEL graphic screen (for example)

▼ การใช้งานร่วมกับโปรแกรม Data Acquisition Software รุ่น SW-E816 (แยกจำหน่าย)

โปรแกรม Data Acquisition Software (SW-E816) เป็นซอฟต์แวร์เสริมสำหรับการสั่งงานและบันทึกข้อมูลของแบรนด์ LUTRON ที่จะทำให้เครื่องมือวัดกับคอมพิวเตอร์สามารถรับส่งข้อมูลแบบปฏิบัติการ WINDOWS
โดย Data Acquisition Software (SW-E816) จะมีฟังก์ชั่นของการบันทึกข้อมูล, การแสดงข้อมูล, การแสดงกราฟ, การแสดงแผนภูมิ, การตั้งค่าขีดจำกัดสูง/ต่ำ ของเครื่องมือเพื่อแจ้งเตือน, การคำนวณข้อมูล, รายงานความ, รายงานแผนภูมิ. สามารถตั้งค่าให้ตัวเครื่องมือวัดที่ได้นั้นลงคอมพิวเตอร์ได้เลย และในกรณีที่ตัวเครื่องมือวัดมีหลาย Channel ตัว Software ยังช่วยให้ผู้ใช้ใช้งานการแสดงผลค่าการวัดได้พร้อมกันถึง 16 Channel ในเวลาเดียวกัน

หากผู้ใช้งานต้องการใช้งาน Data Acquisition Software (SW-E816) นอกจากตัว Software ที่ผู้ใช้งานต้องมีแล้ว สิ่งที่จำเป็นยังคือสายเชื่อมต่อตัวเครื่องมือวัดเข้ากับตัวคอมพิวเตอร์ก็คือ สาย RS232 (UPCB-02), หรือ สาย USB PC interface (USB-01) เป็นอุปกรณ์แยกจำหน่ายไม่รวมมาในชุด
ทั้งนี้เมื่อผู้ใช้งานมีอุปกรณ์ครบแล้วก็จะสามารถใช้งานได้อย่างหลากหลาย
