Extech CT70 เครื่องวัด GFCI and AC Circuit Analyzer

Extech CT70 เครื่องวัด GFCI and AC Circuit Analyzer

เป็นเครื่องสำหรับวิเคราะห์วงจรไฟฟ้า AC และ GFCI โดยสามารถทดสอบความสามารถในการรองรับโหลดของเต้ารับ รวมทั้งมีฟังก์ชันทดสอบเต้ารับไฟฟ้า

โดยฟังก์ชันการทดสอบโหลดไฟฟ้า AC รองรับการเลือกโหลดที่ 12, 15 และ 20 แอมแปร์ อีกทั้งยังวัดแรงดันไฟฟ้า AC ได้ทั้งในสภาวะมีโหลดและไม่มีโหลด

พร้อมคำนวณแรงดันไฟฟ้าตก (% Voltage Drop) และอิมพีแดนซ์ของสายไฟ รวมถึงแสดงแรงดันไฟฟ้าสูงสุดที่สายไฟรับได้

ส่วนฟังก์ชันทดสอบเต้ารับประกอบด้วยการวัดแรงดันไฟฟ้า ระหว่างสายนิวทรัลกับกราวด์ รวมทั้งการวัดอิมพีแดนซ์ของสายไฟร้อน นิวทรัล และกราวด์

นอกจากนี้ยังสามารถทดสอบเวลาและกระแสที่ทำให้ GFCI ตัดวงจรได้ และตรวจสอบการเดินสายไฟที่เปิดวงจรหรือสลับขั้ว

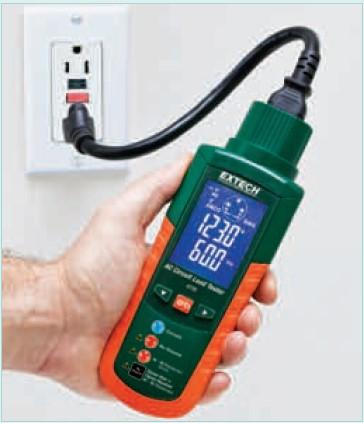

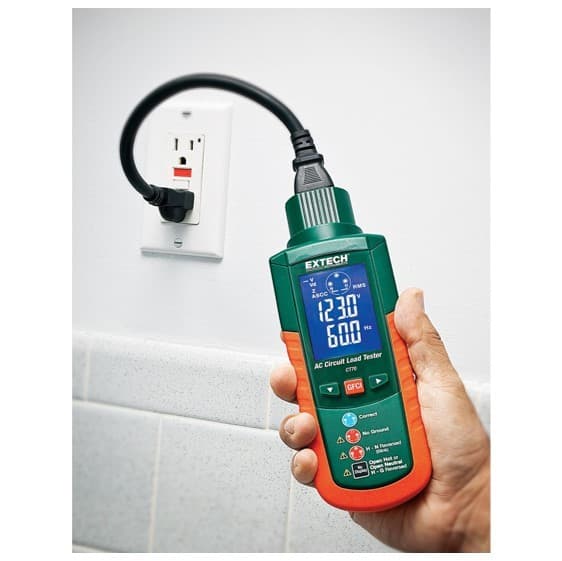

รุ่น CT70 มาพร้อมสายทดสอบไฟฟ้า AC (ปลั๊กมาตรฐานอเมริกาเหนือแบบ 3 ขา) สะดวกในการใช้งาน

จุดเด่น

เครื่องมือสำหรับทดสอบการโหลดไฟฟ้าแบบ AC

สามารถเลือกโหลดได้ที่ 12 แอมแปร์, 15 แอมแปร์, และ 20 แอมแปร์

ทำการวัดแรงดันไฟฟ้า AC ในทั้งสองสภาวะ คือ เมื่อมีโหลดและเมื่อไม่มีโหลด

คำนวณและแสดงค่าเปอร์เซ็นต์ของแรงดันไฟฟ้าตก รวมถึงค่าอิมพีแดนซ์ของสายไฟให้ด้วย

แสดงค่าแรงดันไฟฟ้าสูงสุดและความถี่ของไฟฟ้าด้วย

Outlet Tester functions (การทดสอบเต้ารับ):

แรงดันไฟฟ้าที่อยู่ระหว่างสายกลางและสายกราวด์

อิมพีแดนซ์ของสายไฟร้อน สายไฟนิวทรัล และสายกราวด์

ระยะเวลาในการตัดวงจรของอุปกรณ์ป้องกันไฟดูด (GFCI)

แนวโน้มของการใช้งานเบรกเกอร์ GFCI เพื่อตัดวงจร

การเดินสายไฟแบบที่มีวงจรไฟฟ้าเปิดหรือสลับขั้ว

กระแสลัดวงจรที่มีอยู่ (ASCC)

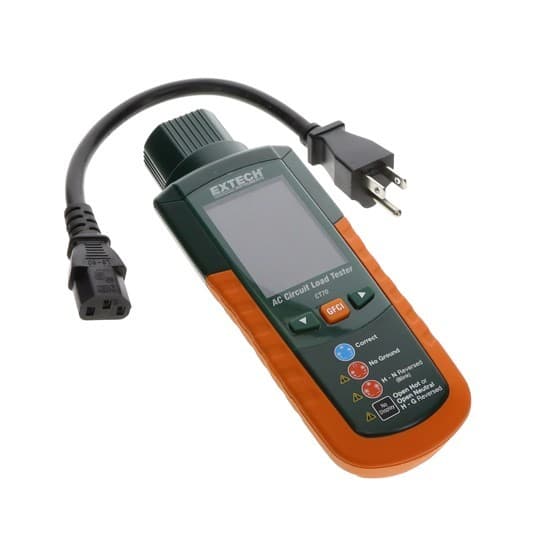

ตัวเครื่องมาพร้อมสายทดสอบไฟฟ้า AC (ปลั๊กมาตรฐานอเมริกาเหนือแบบ 3 ขา)

รองรับการทดสอบเต้ารับมาตรฐานแบบ 3 สาย และเต้ารับ GFCI

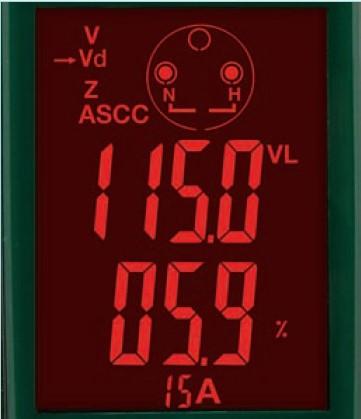

หน้าจอจะแสดงเป็นสีแดงหากมีการตรวจพบความผิดปกติ

หมายเหตุ: ผลิตภัณฑ์นี้มาพร้อมกับปลั๊กแบบ 3 ขาที่ใช้มาตรฐานของอเมริกาเหนือ

ช่วงการวัด

ขนาดสินค้า

8 x2.8 x 2" (203.2 x 71.1 x 50.8mm)

11.2oz (317.5g)
