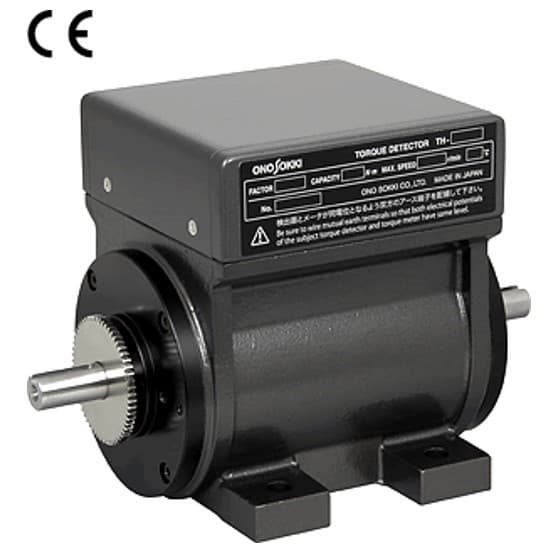

Onosokki TH-1506 High-speed Rotation Torque Detector
TH-1506
TH-1506
Torque Detector ซีรีส์ TH-1000 ใช้เทคโนโลยีการวัดผลต่างเฟสสนามแม่เหล็กแบบใหม่ (Magnetic phase difference method) ความทนทานสูงและอายุการใช้งานยาวนาน ระบบตรวจวัดรูปแบบใหม่นี้ไม่จำเป็นต้องใช้ไฟ AC เพื่อจ่ายให้กับมอเตอร์เสริมในการตรวจจับทิศทางการหมุน ยี่ห้อ Onosokki, Japan
สเปค
| ระยะเวลาจัดส่ง | 45-60 วัน |
|---|
คำถามที่พบบ่อย
มีข้อสงสัยเกี่ยวกับสินค้า/บทความ สอบถามชุมชนหรือผู้เชี่ยวชาญของเรา
Onosokki TH-1506 High-speed Rotation Torque Detector
Torque Detector ซีรีส์ TH-1000 ใช้เทคโนโลยีการวัดผลต่างเฟสสนามแม่เหล็กแบบใหม่ (Magnetic phase difference method) ซึ่งพัฒนาฟังก์ชันการทำงานให้ดียิ่งขึ้น
พร้อมยังรักษาจุดเด่นด้านความทนทานสูงและอายุการใช้งานยาวนานตามมาตรฐานของ Ono Sokki ระบบตรวจวัดรูปแบบใหม่นี้ไม่จำเป็นต้องใช้ไฟ AC เพื่อจ่ายให้กับมอเตอร์เสริมในการตรวจจับทิศทางการหมุน
TH-1000 Series: รุ่นมาตรฐาน รองรับความเร็วรอบสูงสุด 6000 r/min.
TH-2000 Series: รุ่นความเร็วรอบสูง ออกแบบมาสำหรับการทดสอบคุณลักษณะแรงบิดของมอเตอร์หมุนความเร็วสูง เช่น มอเตอร์ยานยนต์ไฟฟ้า (EV/HEV), เครื่องปั่นเหวี่ยงตกตะกอน (Centrifuge) หรืออุปกรณ์ความเร็วสูงอื่นๆ
นอกจากนี้ เมื่อเปิดเครื่อง รุ่น TH-5100 จะตั้งค่าข้อมูลคุณลักษณะเฉพาะของหัววัดลงในหน้าจอแสดงผลแรงบิดให้โดยอัตโนมัติทันที
จุดเด่น
ความแม่นยำสูง (High Accuracy): ให้ความแม่นยำระดับ ±0.1% / F.S.
รองรับความเร็วรอบสูง: เหมาะสำหรับการทดสอบคุณลักษณะแรงบิดของวัตถุที่หมุนด้วยความเร็วรอบสูงได้ถึง 20,000 r/min.
มีอายุการใช้งานที่ยาวนาน ด้วยการใช้โครงสร้างตรวจจับแบบไร้การสัมผัส (Non-contact phase difference method) ทั้งในส่วนของแกนหมุนและส่วนที่ใช้ตรวจจับสัญญาณ
ทนทานต่อสัญญาณรบกวนอย่างยอดเยี่ยม ด้วยการส่งสัญญาณขาออกผ่านวงจร Line driver ที่ช่วยป้องกันสัญญาณรบกวนได้อย่างมีประสิทธิภาพสูง
ไม่ต้องเปลี่ยนทิศทางการหมุน: อุปกรณ์สามารถใช้งานได้ทั้งในทิศทางตามเข็มนาฬิกา (CW) และทิศทางทวนเข็มนาฬิกา (CCW) โดยไม่จำเป็นต้องปรับสวิตช์ใดๆ
สัญญาณแอนะล็อกความเร็วสูง: ทำการอัปเดตข้อมูลด้วยความเร็วสูงอย่างต่อเนื่อง 50µs
สามารถลากสายสัญญาณในระยะไกลได้ถึง 50 เมตร โดยไม่จำเป็นต้องปรับแต่งค่าการแมตชิ่ง (Matching)
มาตรฐานความปลอดภัย: ได้รับการรับรองและมีเครื่องหมาย CE (CE marking) ที่แสดงถึงการผ่านมาตรฐานความปลอดภัย

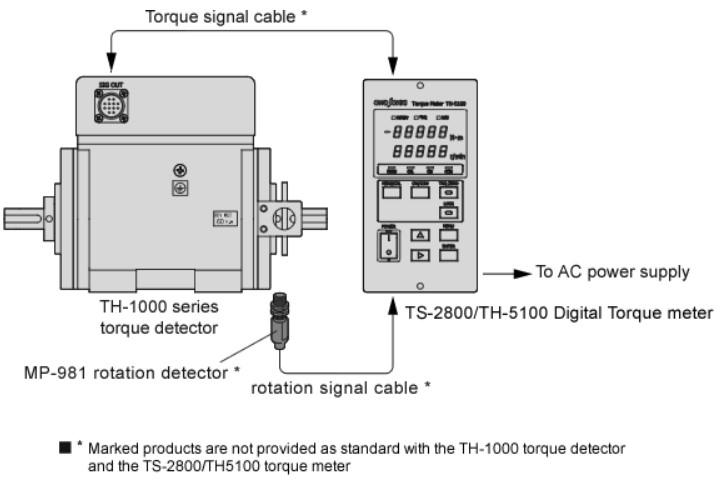

System Configuration
Overview Specification TH-1000 series
Model name | Rated torque | Rated rotational speed | Inertia moment | Spring constant |
|---|---|---|---|---|
TH- | N･m | r/min | kgm2 | N･m/rad |
1204 | 2 | 6,000 | 6.95 × 10-5 | 1.67 × 102 |
1504 | 5 | 6,000 | 6.95 × 10-5 | 4.12 × 102 |
1105 | 10 | 8,000 | 7.70 × 10-5 | 7.75 × 102 |
1205 | 20 | 8,000 | 7.70 × 10-5 | 1.57 × 103 |
1505 | 50 | 6,000 | 1.19 × 10-3 | 6.18 × 103 |
1106 | 100 | 6,000 | 1.19 × 10-3 | 1.27 × 104 |
1206 | 200 | 6,000 | 1.34 × 10-3 | 2.54 × 104 |
1506 | 500 | 6,000 | 1.34 × 10-3 | 6.18 × 104 |
1 N·m = 0.1019716 kgfm
Accuracy | ±0.1 % (display average value per 1-second, static calibration) |
|---|---|
Critical torque | 180 % of rated torque |
Breakdown torque | 400 % of rated torque |
Influence of temperature on sensitivity | 0.02% / °C/ F.S |
Influence of temperature at zero point | 0.02% / °C / F.S. |
Applicable rotation detector | MP-981(option) |
Operating temperature range | 0 to +40 °C |
Storage temperature range | -20 to +60 °C |
Operating humidity range | 95 %RH or less |
Vibration resistance | 50 m/s2 or less |
Gear teeth for rotation detector | Provided as standard accessory (60 P/R) |
