Showa Sokki MODEL-9801 เครื่องวัดและบันทึกค่าความสั่นสะเทือน VIBRO CONVERTER
model-9801
30-45 วัน
เครื่องวัดและบันทึกค่าความสั่นสะเทือน VIBRO CONVERTER มีขนาดกะทัดรัด ใช้งานง่าย และมีอัตราการสุ่มตัวอย่างสูง เหมาะอย่างยิ่งสำหรับการเก็บรวบรวมข้อมูลในสถานที่จริง ยี่ห้อ Showa Sokki, Japan
Showa Sokki MODEL-9801 เครื่องวัดและบันทึกค่าความสั่นสะเทือน VIBRO CONVERTER
เครื่องบันทึกรูปคลื่นการสั่นสะเทือนนี้มีขนาดกะทัดรัด ใช้งานง่าย และมีอัตราการสุ่มตัวอย่างสูง เหมาะอย่างยิ่งสำหรับการบันทึกข้อมูลในภาคสนาม
จุดเด่น
ขนาดเล็กลงและใช้งานง่ายกว่า เหมาะอย่างยิ่งสำหรับการบันทึกการสั่นสะเทือน!
• บันทึกคลื่นสัญญาณได้อย่างง่ายดายโดยเชื่อมต่อกับเครื่องวัดการสั่นสะเทือน
• บันทึกข้อมูลลงในการ์ด CF และโอนไปยังเครื่อง PC คอมพิวเตอร์
• มีฟังก์ชันทริกเกอร์และพรีทริกเกอร์สำหรับการบันทึกสัญญาณรูปคลื่นกระแทก
• บันทึกสัญญาณแรงดันไฟฟ้า เช่น รูปคลื่นการสั่นสะเทือนที่มีความถี่สุ่มตัวอย่างสูงสุดถึง 400 kHz
• ทำการวิเคราะห์ความถี่ด้วยซอฟต์แวร์วิเคราะห์ FFT (เป็นตัวเลือกเสริม จำหน่ายแยก)
• สลับการบันทึกข้อมูลระหว่างโหมดความเร็วสูงและโหมดบันทึกระยะยาวด้วยการปรับเวลาสุ่มตัวอย่าง
เครื่องบันทึกขนาดกะทัดรัดนี้มาพร้อมจอแสดงผลสี TFT ขนาด 4.3 นิ้ว และน้ำหนักเพียงประมาณ 600 กรัม ทำให้มีความเบาและพกพาง่าย
เหมาะสำหรับใช้กับเครื่องวัดการสั่นสะเทือนแบบพกพาของเรา รวมถึงเครื่องวัดการสั่นสะเทือนยี่ห้ออื่นๆ ด้วย
เครื่องบันทึกที่ดีที่สุดสำหรับเก็บข้อมูลรูปคลื่นการสั่นสะเทือน
คลื่นการสั่นสะเทือนครอบคลุมช่วงความถี่ที่กว้างตั้งแต่ความถี่ต่ำมาก เช่น การสั่นสะเทือนจากอาคารและพื้นดิน ไปจนถึงความถี่สูง เช่น การสั่นสะเทือนจากแกนหมุนที่มีความเร็วสูง
เครื่องบันทึก MODEL-9801 จึงสามารถรองรับความถี่หลากหลายระดับได้อย่างดี นอกจากนี้ ฟังก์ชันทริกเกอร์ยังช่วยเพิ่มประสิทธิภาพการใช้งานด้วยการบันทึกสัญญาณเฉพาะเมื่อเกิดการสั่นสะเทือนที่ผิดปกติเท่านั้น
การสั่นสะเทือนที่เกิดขึ้นจากเครื่องจักรหมุน เช่น ปั๊มน้ำ

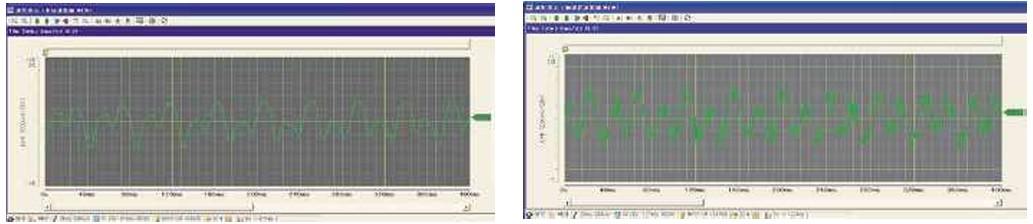

ตัวอย่างรูปคลื่นการสั่นสะเทือนของพัดลมที่แสดงภายใต้โหมดการเคลื่อนที่
คุณสามารถเปลี่ยนแกนเวลาและแกนแรงดันไฟฟ้าได้อย่างง่ายดาย เพื่อให้เห็นรูปคลื่นการสั่นสะเทือนชัดเจนขึ้น และยังทำได้ในขณะที่กำลังตรวจสอบรูปคลื่นอยู่เลย
ความสั่นสะเทือนที่มีความถี่สูง เช่น การเกิดความผิดปกติในแบริ่ง
ตัวอย่างภาพรูปคลื่นของการสั่นสะเทือนที่มีความถี่สูง แสดงในโหมดเร่งความเร็ว
หน้าจอแสดงผลคมชัดด้วยจอ LCD TFT ความละเอียดสูง ทำให้แม้แต่รูปคลื่นขนาดเล็กก็สามารถมองเห็นได้อย่างชัดเจน และยังสามารถบันทึกรูปคลื่นได้ง่าย ๆ เพียงกดปุ่มบันทึกที่มุมล่างขวาของหน้าจอ

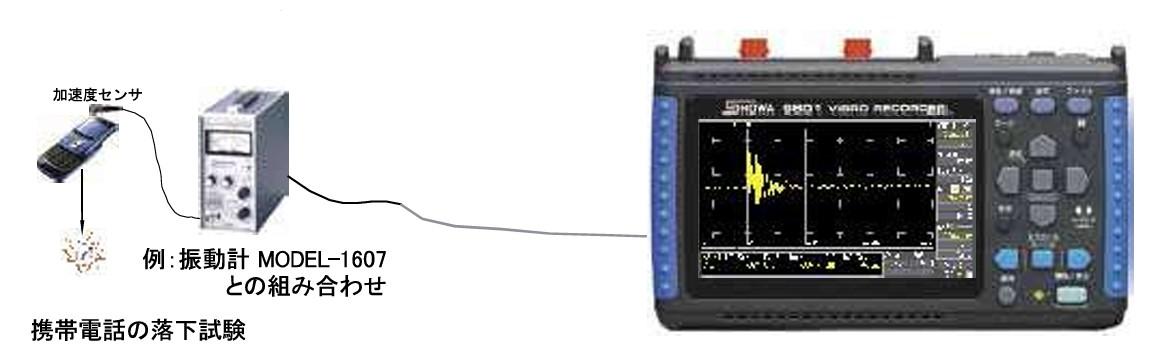

รูปคลื่นของความเร่งขณะเกิดการตกกระแทก
ตัวอย่างของแรงกระแทกจากการตกที่แสดงผ่านรูปแบบคลื่นความเร่ง
นี่คือการบันทึกหน้าจอที่แสดงแรงกระแทกซึ่งเกิดจากบรรจุภัณฑ์ หรือแรงกระแทกเมื่อกล้องดิจิทัลตกหลุด โดยการตั้งค่าทริกเกอร์นี้ สามารถบันทึกรูปคลื่นของแรงกระแทกในตำแหน่งคงที่บนหน้าจอได้
ระบบจะบันทึกข้อมูลเฉพาะเมื่อตรวจพบการสั่นสะเทือนที่ผิดปกติ โดยใช้วิธีการบันทึกแบบทริกเกอร์ร่วมกับพรีทริกเกอร์
เมื่อใช้ฟังก์ชันทริกเกอร์ การบันทึกจะเริ่มต้นเมื่อได้รับสัญญาณที่มีขนาดตามที่กำหนดไว้ล่วงหน้า ซึ่งช่วยป้องกันไม่ให้หน่วยความจำถูกใช้งานโดยเปล่าประโยชน์ แม้ว่าเครื่องบันทึกจะอยู่ในโหมดสแตนด์บายเป็นเวลานาน
คุณจึงสามารถปล่อยให้เครื่องอยู่ในโหมดนี้และบันทึกเฉพาะเมื่อตรวจพบการสั่นสะเทือนผิดปกติเท่านั้น นอกจากนี้ การใช้ฟังก์ชันพรีทริกเกอร์ยังช่วยให้บันทึกสัญญาณก่อนหน้าจุดทริกเกอร์ได้

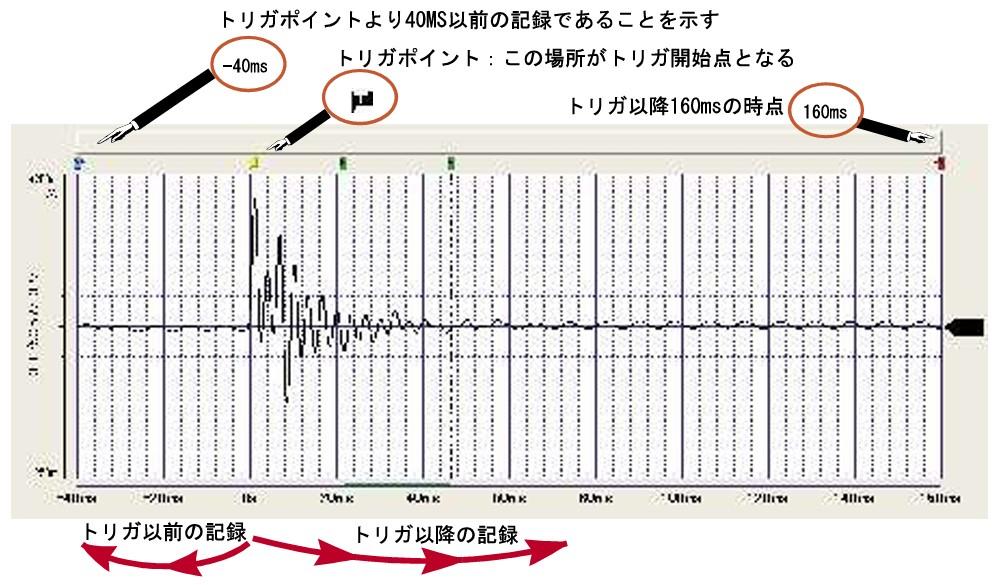

ซึ่งมีประโยชน์มากสำหรับการบันทึกแรงกระแทก โดยในรูปคลื่นตัวอย่างนั้น แสดงการบันทึกแรงกระแทกที่มีเครื่องหมาย [T] บ่งชี้จุดทริกเกอร์ที่มุมซ้ายบน รูปคลื่นบันทึกช่วงเวลาย้อนหลัง 40 มิลลิวินาที
และช่วงเวลาหลังทริกเกอร์ 160 มิลลิวินาที ทำให้เห็นชัดเจนว่ามีการบันทึกเฉพาะช่วงเวลาก่อนและหลังแรงกระแทกอย่างครบถ้วนและมีประสิทธิภาพ
แสดงรูปคลื่นบนคอมพิวเตอร์และทำการวิเคราะห์ความถี่
ด้วยการใช้โปรแกรมประมวลผลคลื่นที่มาพร้อมกับเครื่องบันทึกการสั่นสะเทือนรุ่น MODEL-9801 คุณสามารถแสดงและวิเคราะห์คลื่นเสียงที่บันทึกไว้บนเครื่องบันทึกผ่านคอมพิวเตอร์ได้
โปรแกรมประมวลผลคลื่นนี้มีคุณสมบัติดังต่อไปนี้:
- เป็นแอปพลิเคชันซอฟต์แวร์ที่แสดงคลื่นเสียงและแปลงข้อมูลเป็นไฟล์ CSV บนคอมพิวเตอร์
- สามารถแสดงข้อมูลในรูปแบบแกน X และแกน Y ได้
- ระบบมีฟังก์ชันการป้อนข้อมูลด้วยกราฟิก การใส่ความคิดเห็น และเทมเพลตต่างๆ เพื่อรองรับการสร้างรายงานอย่างครบถ้วน
- สามารถแปลงไฟล์หลายไฟล์ให้กลายเป็นข้อมูลในรูปแบบ CSV ได้พร้อมกัน

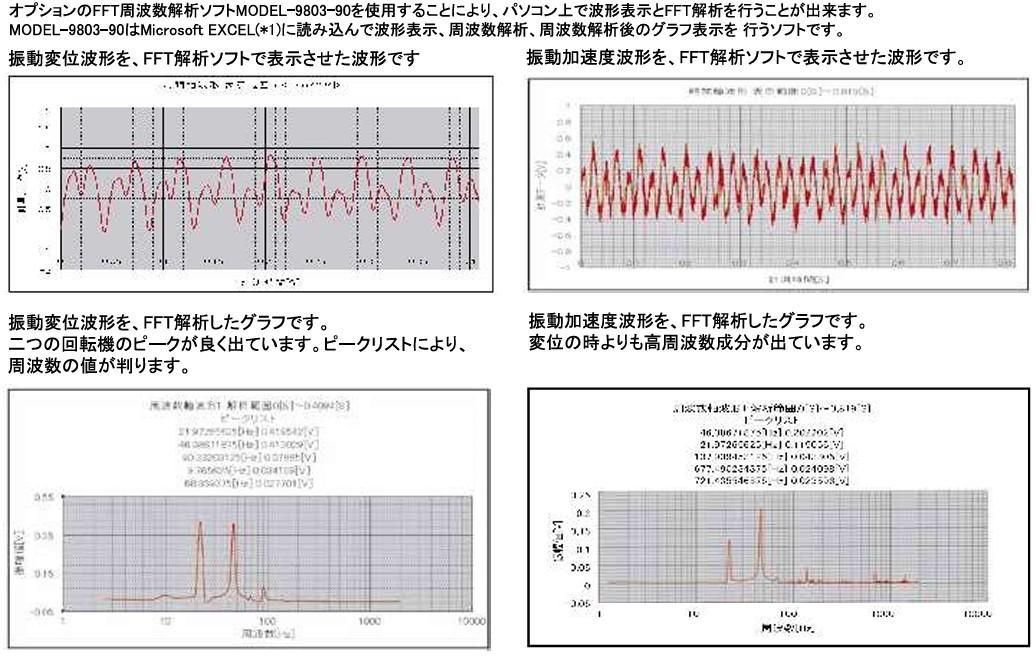

ใช้ซอฟต์แวร์วิเคราะห์ FFT รุ่น 9803-90 ซึ่งเป็นอุปกรณ์เสริม
สามารถวิเคราะห์ซองสัญญาณและวิเคราะห์ช่วง 1/3 อ็อกเทฟได้อย่างแม่นยำ

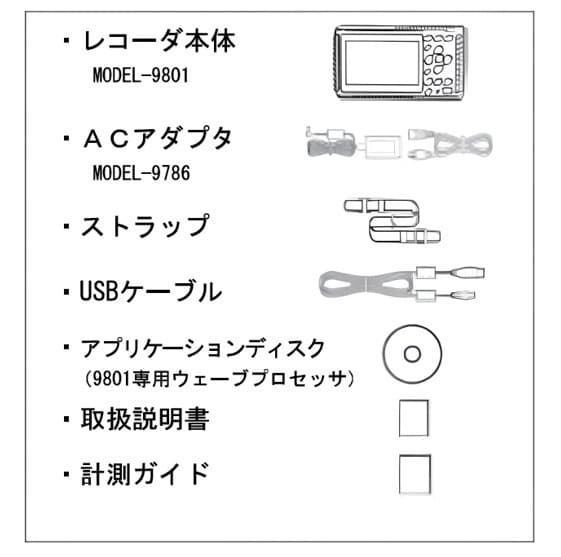

Accessories Included
Recorder body MODEL-9801
AC Adapter MODEL-9786
Strap
USB cable
Application disk (9801 dedicated wave processor)
Instruction manual
Measurement guide
Options
Recorder body MODEL-9801
CF Card 512MB MODEL-9803-73
BATTERY PACK MODEL-9780
FFT analysis software MODEL-9803-90
BNC-BNC Cable MODEL-9803-95
CLIP-BNC CABLE MODEL-9803-96
3.56-BNC Cable MODEL-9803-97
HOUSING CASE MODEL-9782
MODEL-1332B charge vibration meter
MODEL-1607 Sensor sold separately
Specifications
Measurement function | Memory recorder, |
|---|---|
Maximum Sampling Rate | 1M Sample/sec (1μ, all channels simultaneously) |
Memory capacity | 12bit x 2M words/CH |
Backup function | Clock, setting conditions, waveform data |
External Control Terminal | Terminal block, external trigger input, trigger input/output |
Interface | USB: UB2.0 compliant, HighSpeed compatible |
Environmental conditions (no condensation) | Operating temperature and humidity range: 0 to 40°C, 80% RH or less |
Power consumption | AC adapter 9786: AC 100-240V (50/60Hz) |
Compliance standards | Safety:EN61010 |
Charging time (9780) | 200 minutes (reference value at 25°C) using AC adapter 9786 |
External dimensions and weight | Dimensions: Approx. 176W x 101H x 41D mm |
accessories | AC adapter 9786, strap, USB cable, |
Input section (Accuracy is specified at 23±5°C, 80% RH or less, 30 minutes after power-on, accuracy guaranteed for 1 year) | |
Input terminal | Insulated BNC terminal |
Measurement Range | 10mV to 50V/DIV, 12 ranges, full scale (FS): 10 DIV |
Accuracy, frequency characteristics | DC amplitude: ±0.5%FS DC~50kHz-3dB |
Input resistance, capacitance | Input resistance: 1 MΩ, Input capacitance: 7 pF |
Input Coupling | DC/GND |
Maximum Input Voltage | DC 400V (maximum voltage that can be applied between input terminals without damaging the device) |
Maximum rated voltage to ground | AC, DC 300V CAT II |
Memory recorder function | |
Timeline | 100 μs to 5 min/DIV 20 range, time axis resolution: 100 points |
Sampling Period | 1/100 of the time axis range (maximum 1 μs period, all channels simultaneously) |
Record Length | 10 levels from 20 to 20,000 divisions (time axis is limited for continuous data) |
Pre-trigger | Recording before the trigger is possible, 0 to 100% of the recording length |
others | Voltage axis expansion x2 to x10, compression (1/2, 1/5) |
External storage | Setting conditions, measurement data (text and binary), screen data |
Screen copy | The display screen of the main unit is saved in compressed bitmap format on a CF card. |
scaling | Input values can be converted from voltage to physical quantities such as acceleration. |
auto save | Possible |
Waveform Monitor | Settings can be made while monitoring the waveform on the waveform screen |
Record display section | |
display body | 4.3-inch WQVGA-TFT color LCD (480 x 272 dots) |
Display resolution | Waveform: 20 DIV (time axis) x 10 DIV (voltage axis) |
Trigger Function | |
Trigger Mode | Single shot, continuous |
Trigger Source | Analog input 2CH, external trigger (2.5V falling edge or terminal short), |
Trigger Type | Level: Rising or falling of the set voltage |
Other features | Pre-trigger function to capture before and after the trigger, trigger output |
Wave Processor (Software specifications included with 9801) | |
Operating environment | PC capable of running Windows 2000, XP, Vista (32-bit version) (*2) |
File loading | Waveform data saved by the 9801 (binary format, MEM extension) |
Slide display | Waveform files in the same folder can be displayed sequentially. |
Text Conversion | Data conversion format: CSV, data thinning possible |
