EISEN ES series พินเกจ Pin Gauge Set with Handle สำหรับการวัดขนาดของรูน็อต มีหลากหลายขนาดให้เลือก หลากหลายรูปแบบ ยี่ห้อ EISEN, Japan **ต้องการสั่งซื้อแบบแยกชิ้นกรุณาติดต่อฝ่ายขาย**

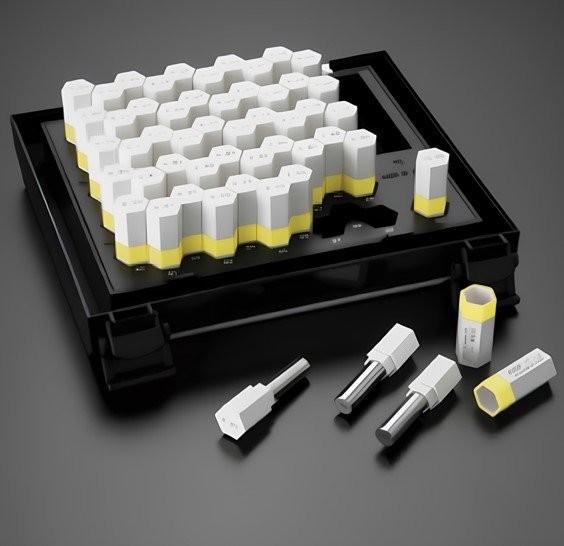

EISEN ES series พินเกจ Pin Gauge Set with Handle
เป็นอุปกรณ์ที่ใช้สำหรับการวัดขนาดของรูน็อต มีหลากหลายขนาดให้เลือก หลากหลายรูปแบบ ไม่ว่าจะเป็น แบบวงกลม แบบเหลี่ยม และวัสดุของตัวพินเกจให้เลือกใช้ตามลักษณะการใช้งาน
Specifications
Set No. | Step (mm) | Set Size(mm) | Number of pins |
|---|---|---|---|
Es 0A-0B | 0.01mm | 0.20 0.21… 0.49 0.50 0.50 0.51… 0.99 1.00 | 31 |
Es 1A-1B | 0.01mm | 1.00 1.01… 1.49 1.50 1.50 1.51… 1.99 2.00 | 51 |
Es 2A-2B | 0.01mm | 2.00 2.01… 2.49 2.50 2.50 2.51… 2.99 3.00 | 51 |
Es 3A-3B | 0.01mm | 3.00 3.01… 3.49 3.50 3.50 3.51… 3.99 4.00 | 51 |
Es 4A-4B | 0.01mm | 4.00 4.01… 4.49 4.50 4.50 4.51… 4.99 5.00 | 51 |
Es 5A-5B | 0.01mm | 5.00 5.01… 5.49 5.50 5.50 5.51… 5.99 6.00 | 51 |
Es 6A-6B | 0.01mm | 6.00 6.01… 6.49 6.50 6.50 6.51… 6.99 7.00 | 51 |
Es 7A-7B | 0.01mm | 7.00 7.01… 7.49 7.50 7.50 7.51… 7.99 8.00 | 51 |
Es 8A-8B | 0.01mm | 8.00 8.01… 8.49 8.50 8.50 8.51… 8.99 9.00 | 51 |
Es 9A-9B | 0.01mm | 9.00 9.01… 9.49 9.50 9.50 9.51… 9.99 10.00 | 51 |
Es 10A-10B | 0.01mm | 10.00 10.01… 10.49 10.50 10.50 10.51… 10.99 11.00 | 51 |
Es 11A-11B | 0.01mm | 11.00 11.01… 11.49 11.50 11.50 11.51… 11.99 12.00 | 51 |
Es 12A-12B | 0.01mm | 12.00 12.01… 12.49 12.50 12.50 12.51… 12.99 13.00 | 51 |
Es 13A-13B | 0.01mm | 13.00 13.01… 13.49 13.50 13.50 13.51… 13.99 14.00 | 51 |
Es 14A-14B | 0.01mm | 14.00 14.01… 14.49 14.50 14.50 14.51… 14.99 15.00 | 51 |
Es 15A-15B | 0.01mm | 15.00 15.01… 15.49 15.50 15.50 15.51… 15.99 16.00 | 51 |
Es 16A-16B | 0.01mm | 16.00 16.01… 16.49 16.50 16.50 16.51… 16.99 17.00 | 51 |
Es 17A-17B | 0.01mm | 17.00 17.01… 17.49 17.50 17.50 17.51… 17.99 18.00 | 51 |
Es 18A-18B | 0.01mm | 18.00 18.01… 18.49 18.50 18.50 18.51… 18.99 19.00 | 51 |
Es-19A-19B | 0.01mm | 19.00 19.01… 19.49 19.50 19.50 19.51… 19.99 20.00 | 51 |
※ พินเกจ (Pin Gauges) จำหน่ายแยกเป็นชิ้น และสามารถสั่งผลิตขนาดพิเศษตามความต้องการได้
※ พินเกจแต่ละชิ้นที่มีเส้นผ่านศูนย์กลางตั้งแต่ φ0.26 มม. จนถึง 10 มม. สามารถใช้เป็น พินเกจ์มาตรฐานหลัก (Class 0) ได้
※ พินเกจแต่ละชิ้นที่มีเส้นผ่านศูนย์กลางตั้งแต่ φ10.01 มม. ขึ้นไป จะเป็น พินเกจ์มาตรฐานทั่วไป (Class 1)
