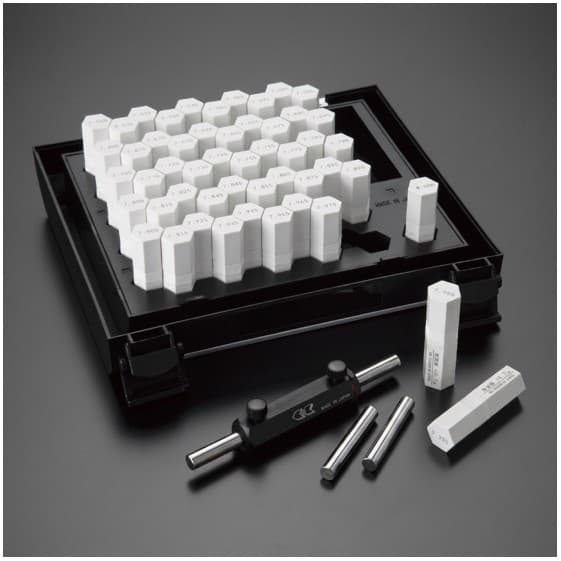

EISEN ECP series พินเกจ Pin Gauge Set
ECP-SERIES
ECP-series
EISEN ECP series พินเกจ Pin Gauge Set สำหรับการวัดขนาดของรูน็อต มีหลากหลายขนาดให้เลือก หลากหลายรูปแบบ ยี่ห้อ EISEN, Japan **ต้องการสั่งซื้อแบบแยกชิ้นกรุณาติดต่อฝ่ายขาย**
สเปค
| ระยะเวลาจัดส่ง | จัดส่งภายใน 30 วัน |
|---|
คำถามที่พบบ่อย
มีข้อสงสัยเกี่ยวกับสินค้า/บทความ สอบถามชุมชนหรือผู้เชี่ยวชาญของเรา
EISEN ECP series พินเกจ Pin Gauge Set
เป็นอุปกรณ์ที่ใช้สำหรับการวัดขนาดของรูน็อต มีหลากหลายขนาดให้เลือก หลากหลายรูปแบบ ไม่ว่าจะเป็น แบบวงกลม แบบเหลี่ยม และวัสดุของตัวพินเกจให้เลือกใช้ตามลักษณะการใช้งาน
พินเกจทุกรุ่นมีค่าความแข็งไม่น้อยกว่า 58 HRC ขึ้นไป พินเกจเกรด Class O จะมาพร้อมกับเอกสารที่ให้ข้อมูลผลการวัด (Measurement Data)
ขนาดสินค้า
ขนาดที่ไม่เกิน 0.995 มม. จะถูกระบุไว้บนกล่องพลาสติกที่ใช้บรรจุสินค้า
ตั้งแต่ขนาด 1.005 มม. ขึ้นไป จะทำการยิงเลเซอร์สลักขนาดลงบนตัวเกจโดยตรงเพิ่มเติม
Specifications
Set No. | Step (mm) | Set Size(mm) | Number of pins |
|---|---|---|---|
ECP 0A-0B | 0.01mm | 0.205 0.215… 0.495 0.505 0.505 0.515… 0.995 1.005 | 31 |
ECP 1A-1B | 0.01mm | 1.005 1.015… 1.495 1.505 1.505 1.515… 1.995 2.005 | 51 |
ECP 2A-2B | 0.01mm | 2.005 2.015… 2.495 2.505 2.505 2.515… 2.995 3.005 | 51 |
ECP 3A-3B | 0.01mm | 3.005 3.015… 3.495 3.505 3.505 3.515… 3.995 4.005 | 51 |
ECP 4A-4B | 0.01mm | 4.005 4.015… 4.495 4.505 4.505 4.515… 4.995 5.005 | 51 |
ECP 5A-5B | 0.01mm | 5.005 5.015… 5.495 5.505 5.505 5.515… 5.995 6.005 | 51 |
ECP 6A-6B | 0.01mm | 6.005 6.015… 6.495 6.505 6.505 6.515… 6.995 7.005 | 51 |
ECP 7A-7B | 0.01mm | 7.005 7.015… 7.495 7.505 7.505 7.515… 7.995 8.005 | 51 |
ECP 8A-8B | 0.01mm | 8.005 8.015… 8.495 8.505 8.505 8.515… 8.995 9.005 | 51 |
ECP 9A-9B | 0.01mm | 9.005 9.015… 9.495 9.505 9.505 9.515… 9.995 10.005 | 51 |
ECP 10A-10B | 0.01mm | 10.005 10.015… 10.495 10.505 10.505 10.515… 10.995 11.005 | 51 |
ECP 11A-11B | 0.01mm | 11.005 11.015… 11.495 11.505 11.505 11.515… 11.995 12.005 | 51 |
ECP 12A-12B | 0.01mm | 12.005 12.015… 12.495 12.505 12.505 12.515… 12.995 13.005 | 51 |
ECP 13A-13B | 0.01mm | 13.005 13.015… 13.495 13.505 13.505 13.515… 13.995 14.005 | 51 |
ECP 14A-14B | 0.01mm | 14.005 14.015… 14.495 14.505 14.505 14.515… 14.995 15.005 | 51 |
หมายเหตุ:
การใช้งานในระดับมาสเตอร์ (Master Class): พินเกจที่มีขนาดเส้นผ่านศูนย์กลางตั้งแต่ Ø 0.205 มม. ถึง 10.005 มม. ทุกชิ้น สามารถใช้เป็นพินเกจในระดับมาสเตอร์ (Class 0) ได้
สามารถรองรับการสั่งทำตามสเปคพิเศษ (Custom-made) เพิ่มเติมได้ตามคำขอ
เกรดมาตรฐาน (Standard Class): พินเกจที่มีขนาดเส้นผ่านศูนย์กลางตั้งแต่ Ø 10.015 มม. ขึ้นไป จะถูกจัดให้อยู่ในเกรดมาตรฐาน (Class 1)
