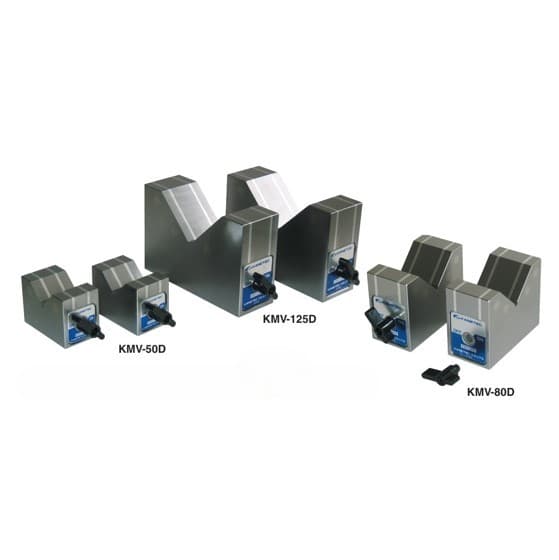

Kanetec KMV-50D แม่เหล็กจับชิ้นงาน MAGNETIC V-BLOCK

Kanetec KMV-50D แม่เหล็กจับชิ้นงาน MAGNETIC V-BLOCK

ใช้สำหรับยึดจับชิ้นงานที่มีรูปทรงทรงกระบอก (Round bar) ในงานร่างแบบ (Marking) และงานเจาะ รวมถึงใช้เป็นอุปกรณ์จับยึดสำหรับเครื่องมือวัดสามมิติ (3D Measuring Instruments) และระบบมาตรวิทยาต่าง ๆ

จุดเด่น

• สามารถยึดจับชิ้นงานได้ทั้งบนพื้นผิวด้านบน (หน้าวี - V face) และพื้นผิวด้านข้าง (End face) อย่างมั่นคง

• คันโยกสำหรับเปิด-ปิด (ON/OFF) สามารถถอดด้ามออกได้ โดยรูหกเหลี่ยมมีความกว้างจากด้านตรงข้ามมุมยาว 8 มม.

• ถูกออกแบบมาเพื่อป้องกันละอองน้ำและทนทานต่อการสัมผัสน้ำมัน (Drip-proof และ Oil-resistant)

ขนาดสินค้า

mm(in)

B: 40(1.57)

H: 50(1.96)

L: 70(2.75)

a: 36(1.41)

1kg/2.2 lb×2

SPECIFICATIONS

ค่าแรงยึดเกาะ (Holding power) อ้างอิงจากการทดสอบที่พื้นผิวด้านวี (V face) ร่วมกับแท่งเหล็กกลมขนาดเส้นผ่านศูนย์กลาง 20 มิลลิเมตร (φ20)

สำหรับรายละเอียดเกี่ยวกับความแม่นยำ (Accuracy) กรุณาอ้างอิงตามตารางด้านล่างนี้

ข้อควรระวัง: หากยึดจับชิ้นงานโดยให้พื้นผิวตั้งแต่สองด้านขึ้นไปสัมผัสพร้อมกัน แรงยึดเกาะของแต่ละพื้นผิวจะลดลงและส่งผลต่อประสิทธิภาพการยึดจับ
