โคมไฟแว่นขยายแบบตั้งโต๊ะ กำลังขยาย 4x สำหรับงานควบคุมไฟฟ้าสถิต (ESD/ESA-SAFE) และใช้แสงที่ปลอดภัยต่อกระบวนการไวแสง ปรับระดับความสว่างได้ตั้งแต่ 100% ถึง 10% สามารถเปลี่ยนเลนส์ได้หลากหลายกำลังขยาย ได้แก่ 2x, 3x, 4x ยี่ห้อ HAA, Japan
โคมไฟแว่นขยาย
โคมไฟแว่นขยายแบบตั้งโต๊ะ กำลังขยาย 4x ออกแบบมาโดยเฉพาะสำหรับพื้นที่ทำงานที่ต้องการการควบคุมไฟฟ้าสถิตอย่างเข้มงวด และใช้แสงที่ปลอดภัยต่อกระบวนการไวแสง (Photolithography) โดยแสง LED สีเหลือง (Peak ~600 nm) ช่วยลดความเสี่ยงในการเกิด Exposure ของสารไวแสงได้อย่างมีประสิทธิภาพ รองรับการควบคุมไฟฟ้าสถิตตามมาตรฐาน IEC 61340-5-1 โดยมีเลนส์กำลังขยายให้เลือกตั้งแต่ 2x, 3x, 4x เหมาะสำหรับการส่องดู ตรวจสอบ และค้นหารายละเอียดของชิ้นงานที่ต้องการความละเอียดและความถูกต้องสูง
จุดเด่น
เป็นโคมไฟแว่นขยายแบบตั้งโต๊ะ (Table stand type) เหมาะสำหรับโต๊ะทำงานทั่วไป ไม่รบกวนพื้นที่ทำงาน และจัดวางตำแหน่งได้ง่าย
ไม่ได้ป้องกันเฉพาะ ESD/ESA แต่ยังออกแบบระบบแสงให้เหมาะกับกระบวนการไวแสงโดยเฉพาะ
ใช้ไฟ LED แสงสีเหลือง (Peak ~600 nm) สำหรับการส่องสว่างทั่วไปในกระบวนการ Photolithography
ไฟ LED แสงสีเหลือง ช่วยลดความเสี่ยงในการกระตุ้นหรือทำให้สารไวแสงเกิดการ exposure ระหว่างกระบวนการทำงาน
ลดความเสี่ยง Yield Loss จากแสงไม่เหมาะสม ช่วยป้องกันปัญหา Latent Defect และความเสียหายที่ตรวจไม่พบในทันที
สามารถปรับความสว่างของแสงได้ตั้งแต่ 100% ถึง 10% เพื่อให้เหมาะกับลักษณะงานและสภาพแวดล้อมการทำงาน
ควบคุมไฟฟ้าสถิตตามมาตรฐาน IEC 61340-5-1 เมื่อเชื่อมต่อกราวด์อย่างถูกต้อง แรงดันไฟฟ้าสถิตบนชิ้นส่วนหลัก ≤ ±5V
สามารถเปลี่ยนเลนส์ได้ (2x, 3x, 4x) เพิ่มความยืดหยุ่นในการเลือกใช้งาน
ช่วงการวัด
กำลังขยายที่ 4x
เหมาะสำหรับ
Semiconductor Fabrication
Photolithography Process
Yellow Room / Clean Room
Wafer Inspection
MEMS / Display / Advanced Packaging
Lens

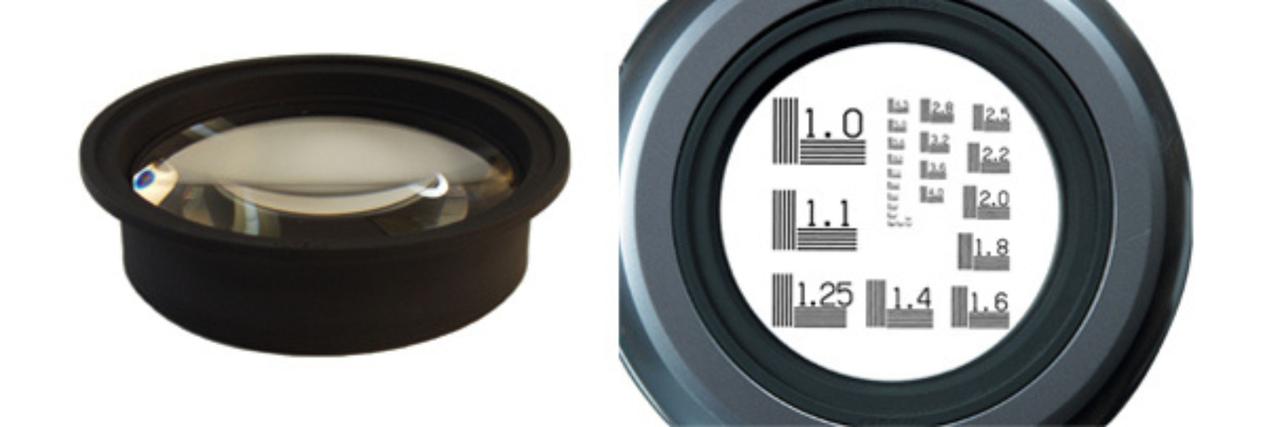

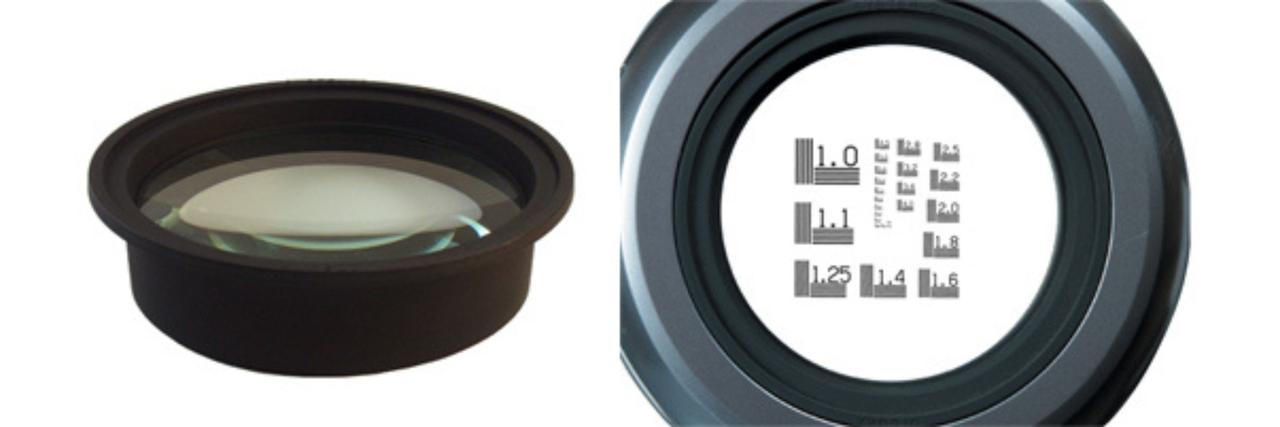

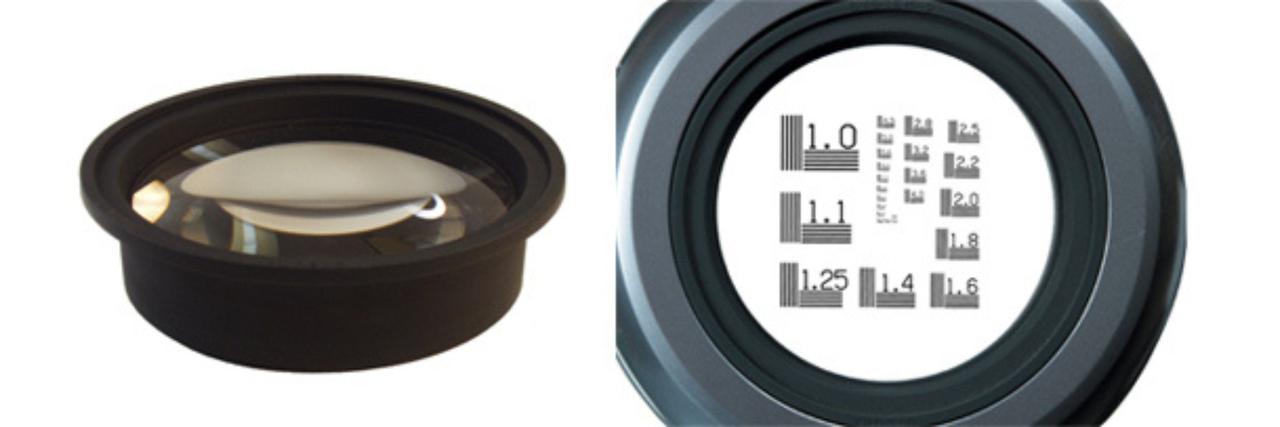

Lens Lineup | เลนส์ Anti ESD System 2x | เลนส์ Anti ESD System 3x | เลนส์ Anti ESD System 4x | |
 |  |  | ||
Line and area magnification | 1.4x・2x | 1.7x・3x | 2x・4x | |
Lens weight (g) | 400 | 500 | 700 | |
Lens diameter (mm) | φ130 | φ130 | φ130 | |
Eye point (mm) | 150 | 150 | 150 | |
Working distance (mm) | 160 | 130 | 110 | |
Field of view (mm) | 170 | 140 | 120 | |
Input voltage
100-240V, 50/60 Hz, Plug Type A, BF, SE

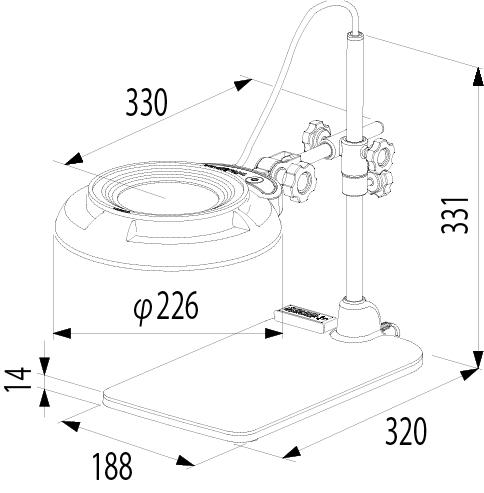

ขนาดโคมไฟ
Comparison chart : SKK std | ESKK Pro | ESKK ProPL
ESKK std Series | ESKK Pro Series | ESKK ProPL Series | |
ระดับการป้องกันไฟฟ้าสถิต | พื้นฐาน (เหมาะ HBM ≤ 100V) | สูง (ESD/ESA-SAFE) | สูง (ESD/ESA-SAFE) |
แหล่งกำเนิดแสง (LED) | LED ขาว (Ra ≥ 90) | LED ขาว (Ra ≥ 90) | LED สีเหลือง (Yellow LED) |
ช่วงควบคุมความสว่าง | ปรับ 100–10% | ปรับ 100–10% | ปรับ 100–10% |
ช่วงกำลังขยายเลนส์ | 2× / 3× / 4× | 2× / 3× / 4× | 2× / 3× / 4× |
เหมาะกับ Clean Room / EPA | ระดับทั่วไป | ระดับสูง | รวม Yellow Room |
การควบคุมฝุ่น/ESA | ปานกลาง | ดี | ดี |
เหมาะกับใคร | งานตรวจสอบทั่วไปที่ต้องการ ESD ขั้นพื้นฐาน | งานตรวจสอบ ESDS ใน EPA/Clean Room | งาน Photolithography และการตรวจสอบใน Yellow Room |
Specifications

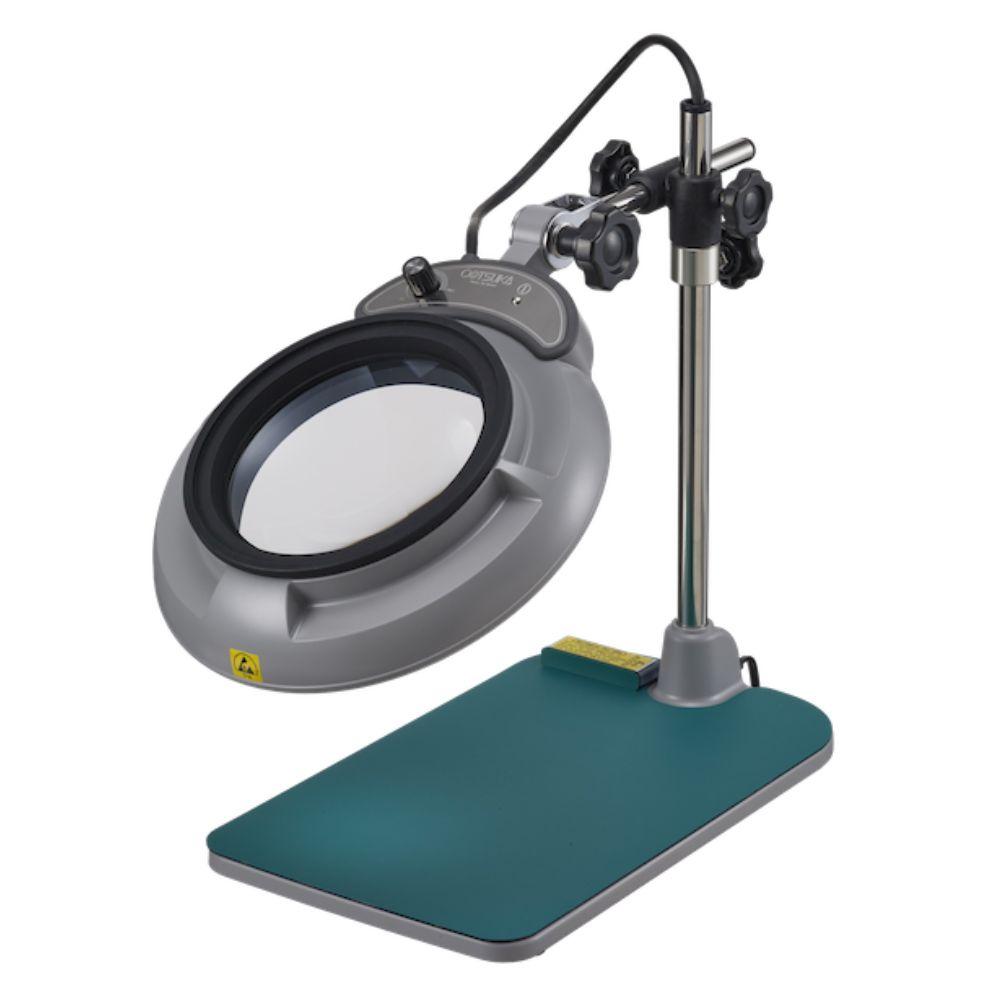

Type | ESKK-B | |
Product weight (excluding lens) | 2200 | |
Lens Lineup | 2x, 3x, 4x | |
light source | Highly colorful white LED Ra ≧ 90 | |
Input voltage | AC 100-240V ・ 50/60Hz ・ Plug Type:A,BF,SE | |
Power consumption | 10W | |
Dimming function | Max 100% ー Min 10% | |
Illumination | x2 (W.D.=160 mm) | Max 4700Lx ー Min 240Lx |
x3 (W.D.=130mm) | Max 5800Lx ー Min 300Lx | |
x4 (W.D.=140mm) | Max 6500Lx ー Min 330Lx | |
ESD Management Planning | Resistance below electrostatic diffusivity as defined in the ESD management standard IEC61340-5-1 | |
