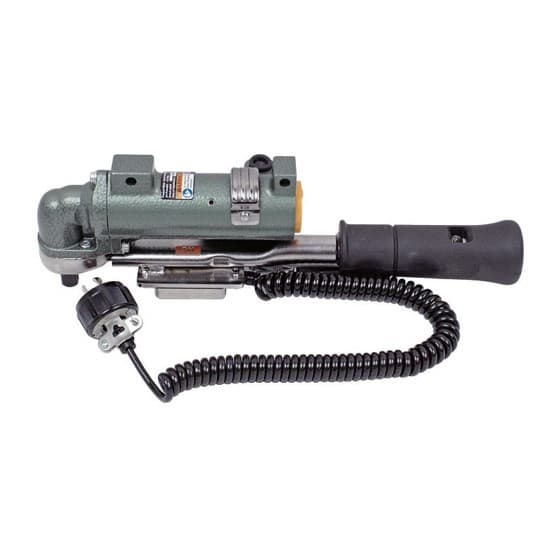

Tohnichi ACLS25N3 Semi-Automatic Airtork 5-25 Nm.
ACLS25N3
ACLS25N3
Semi-Automatic Airtork Range 5-25 Nm. ออกแบบมาเฉพาะสำหรับงานขันน็อตที่ต้องการแรงบิดสูง (High Provisional Torque) เหมาะสำหรับการใช้งานในสายการผลิตทั่วไป ยี่ห้อ Tohnichi
คำถามที่พบบ่อย
มีข้อสงสัยเกี่ยวกับสินค้า/บทความ สอบถามชุมชนหรือผู้เชี่ยวชาญของเรา
Tohnichi ACLS25N3 Semi-Automatic Airtork 5-25 Nm.
ออกแบบมาเฉพาะสำหรับงานขันน็อตที่ต้องการแรงบิดสูง (High Provisional Torque) โดยใช้ชุดเกียร์ทดรอบมอเตอร์ลมที่ให้กำลังแรงและนิ่งคงที่
Technical Features
การขันแบบขั้นตอนเดียว (One-step Tightening Process):
การรวมขั้นตอนการขันนำ (Provisional Tightening) และการขันแน่น (Final Tightening) เข้าด้วยกัน ช่วยลดระยะเวลาการทำงาน (Tact Time) และลดภาระงาน เมื่อเทียบกับการขันแบบสองขั้นตอนทั่วไป
ระบบมอเตอร์ลมที่มีประสิทธิภาพสูง (Integrated Air Motor):
มอเตอร์ลมที่ติดตั้งชุดเกียร์ทดรอบ (Reduction Gear) ทำให้มีความเร็วรอบสูงและแรงบิดในการขันที่มีประสิทธิภาพ เหมาะสำหรับการใช้งานในสายการผลิตทั่วไป
โครงสร้างหัวขับที่ได้รับการอัปเกรด (Upgraded Ratchet Drive):
ชุดเฟืองขับได้ถูกพัฒนาให้มีความแข็งแรงมากขึ้น เพื่อรองรับการใช้งานร่วมกับลูกบล็อกแบบกันสะเทือน (Anti-vibration Socket) อย่างมีประสิทธิภาพ
ระบบที่ไม่ขึ้นกับแขนรับแรงบิด (Reaction Arm Free Design):
ออกแบบมาเพื่อให้ผู้ใช้งานสามารถควบคุมเครื่องมือได้โดยไม่จำเป็นต้องใช้แขนรับแรงบิด (Reaction Arm) แม้ในขณะที่ขันโดยใช้ความเร็วและแรงบิดสูง
การบำรุงรักษาและการปรับเทียบ (Simple Maintenance & Calibration):
การปรับเทียบ (Calibration) สามารถทำได้โดยใช้เครื่องทดสอบมาตรฐานทั่วไป โดยไม่จำเป็นต้องใช้เครื่องมือพิเศษที่มีราคาแพง เช่น Joint Simulator หรือ Angle Encoder
มีระบบรองรับเพื่อป้องกันความผิดพลาด (Pokayoke):
มีรุ่นที่รองรับการส่งสัญญาณเพื่อเชื่อมต่อกับระบบตรวจสอบการทำงาน (Error-proofing) ให้เลือกใช้งาน
ขอบเขตการใช้งาน:
มีรุ่นให้เลือกใช้ทั้งหมด 9 รุ่น ซึ่งครอบคลุมช่วงแรงบิดตั้งแต่ 3 ถึง 180 นิวตันเมตร

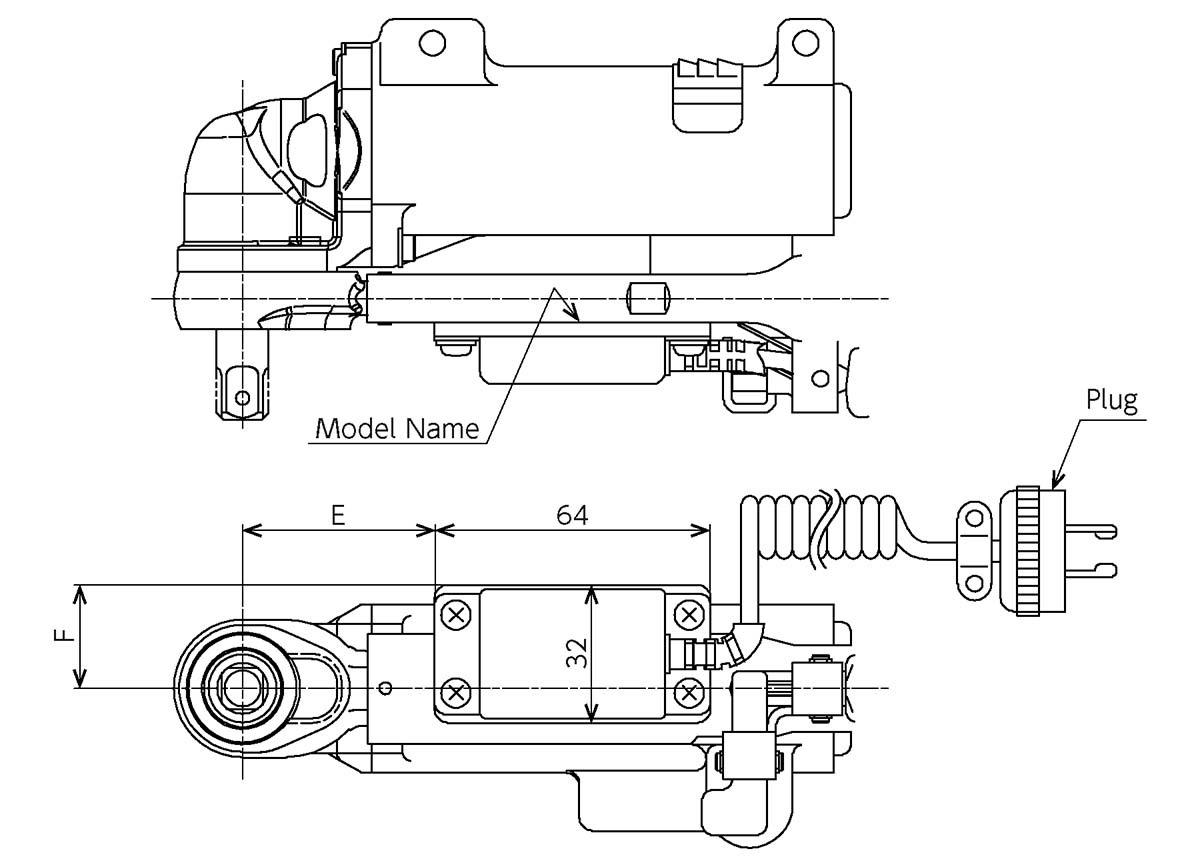

Dimensions
(mm)
Specifications
Accuracy +/-3%
Range | N.m 5-25 Grad. 0.25 |
Provisional Tightening [Nm] | 11 |
Free Rotation [r.p.m] | 1000 |
Air Pressure [MPa] | 0.6 |
Air Mass Flow : [m3/min] | 0.2 |
L | 198.5 |
L' | 293 |
H | 92.8 |
R | 16 |
a | 9.53 |
b | 20.9 |
c | 11 |
Ø D | 12 |
Ø d | 3.1 |
Weight [kg] | 1.5 (1.7) |
Note
1. The required hose diameter of A10N3 - 180N3, AC25N-50N are 05, AC100N3, 180N3 are 06.
2. ISO VGA32 (turbin oil #90) is required as the rublication.
3. Rated voltage of the limit switch is AC/DC 30V, below 1A.
4. The provisional tightening torque is not guaranteed.
