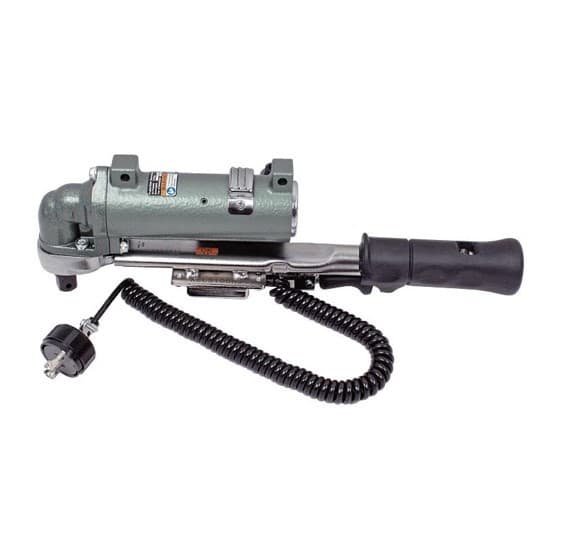

Tohnichi ACLS100N3 Semi-Automatic Airtork 20-100 Nm.

Tohnichi ACLS100N3 Semi-Automatic Airtork 20-100 Nm.

ออกแบบมาเฉพาะสำหรับงานขันน็อตที่ต้องการแรงบิดสูง (High Provisional Torque) โดยใช้ชุดเกียร์ทดรอบมอเตอร์ลมที่ให้กำลังแรงและนิ่งคงที่

Technical Features

• การขันแบบขั้นตอนเดียว (One-step Tightening Process):

  การรวมขั้นตอนการขันนำ (Provisional Tightening) และการขันแน่น (Final Tightening) เข้าด้วยกัน ช่วยลดระยะเวลาการทำงาน (Tact Time) และลดภาระงาน เมื่อเทียบกับการขันแบบสองขั้นตอนทั่วไป

• ระบบมอเตอร์ลมที่มีประสิทธิภาพสูง (Integrated Air Motor):

  มอเตอร์ลมที่ติดตั้งชุดเกียร์ทดรอบ (Reduction Gear) ทำให้มีความเร็วรอบสูงและแรงบิดในการขันที่มีประสิทธิภาพ เหมาะสำหรับการใช้งานในสายการผลิตทั่วไป

• โครงสร้างหัวขับที่ได้รับการอัปเกรด (Upgraded Ratchet Drive):

  ชุดเฟืองขับได้ถูกพัฒนาให้มีความแข็งแรงมากขึ้น เพื่อรองรับการใช้งานร่วมกับลูกบล็อกแบบกันสะเทือน (Anti-vibration Socket) อย่างมีประสิทธิภาพ

• ระบบที่ไม่ขึ้นกับแขนรับแรงบิด (Reaction Arm Free Design):

  ออกแบบมาเพื่อให้ผู้ใช้งานสามารถควบคุมเครื่องมือได้โดยไม่จำเป็นต้องใช้แขนรับแรงบิด (Reaction Arm) แม้ในขณะที่ขันโดยใช้ความเร็วและแรงบิดสูง

• การบำรุงรักษาและการปรับเทียบ (Simple Maintenance & Calibration):

  การปรับเทียบ (Calibration) สามารถทำได้โดยใช้เครื่องทดสอบมาตรฐานทั่วไป โดยไม่จำเป็นต้องใช้เครื่องมือพิเศษที่มีราคาแพง เช่น Joint Simulator หรือ Angle Encoder

• มีระบบรองรับเพื่อป้องกันความผิดพลาด (Pokayoke):

  มีรุ่นที่รองรับการส่งสัญญาณเพื่อเชื่อมต่อกับระบบตรวจสอบการทำงาน (Error-proofing) ให้เลือกใช้งาน

• ขอบเขตการใช้งาน:

  มีรุ่นให้เลือกใช้ทั้งหมด 9 รุ่น ซึ่งครอบคลุมช่วงแรงบิดตั้งแต่ 3 ถึง 180 นิวตันเมตร

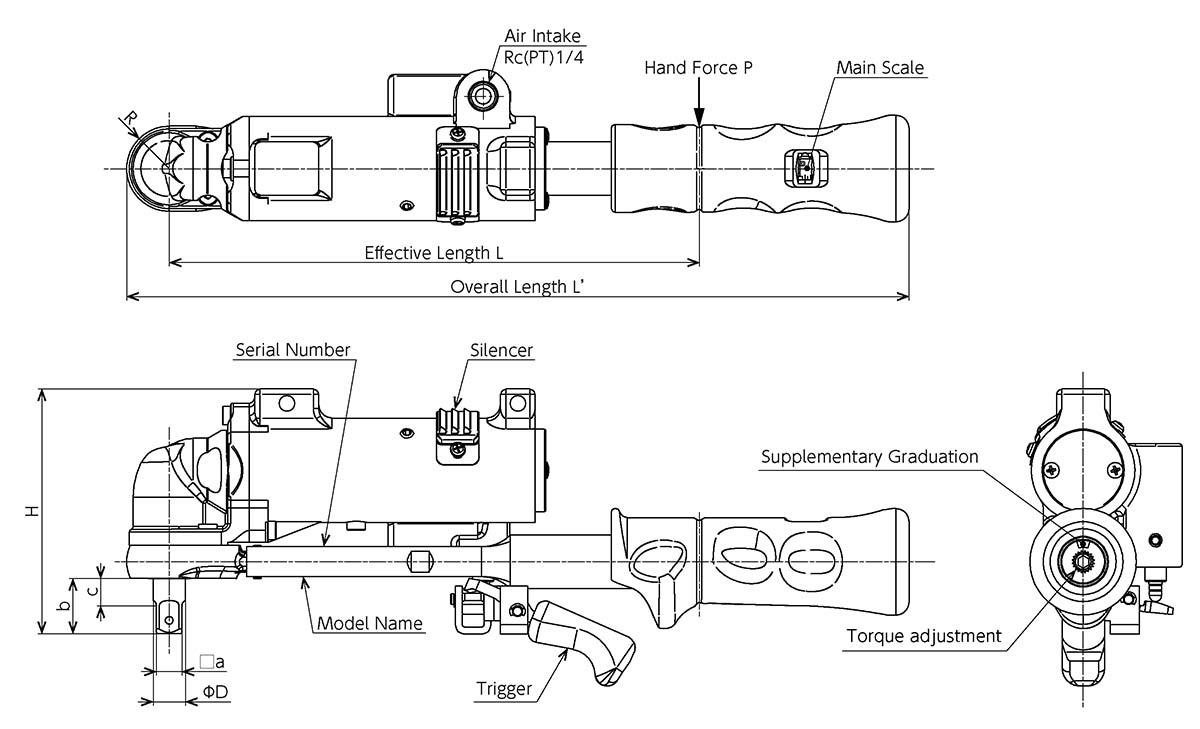

Dimensions

(mm)

Specifications

Accuracy +/-3%

Note

1. The required hose diameter of A10N3 - 180N3, AC25N-50N are 05, AC100N3, 180N3 are 06.

2. ISO VGA32 (turbin oil #90) is required as the rublication.

3. Rated voltage of the limit switch is AC/DC 30V, below 1A.

4. The provisional tightening torque is not guaranteed.
