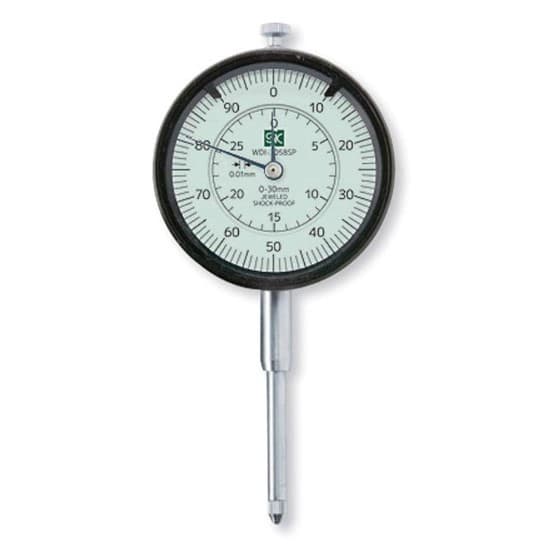

SK Niigataseiki WDI-3058SP ไดอัลเกจ DIAL GAUGE LONG STROKE TYPE
WDI-3058SP
WDI-3058SP
ไดอัลเกจ DIAL GAUGE LONG STROKE TYPE เหมาะสำหรับการวัดระยะที่ต้องการให้มีการเคลื่อนที่ในระยะทางยาว (Long stroke) มาพร้อมแผ่นสเกลหน้าปัดสีขาว (White scale plate) ที่มองเห็นได้อย่างชัดเจน ยี่ห้อ SK Niigataseiki, Japan
คำถามที่พบบ่อย
มีข้อสงสัยเกี่ยวกับสินค้า/บทความ สอบถามชุมชนหรือผู้เชี่ยวชาญของเรา
ไดอัลเกจ DIAL GAUGE LONG STROKE TYPE
อุปกรณ์นี้เหมาะสำหรับการปรับตั้งองศาจุดระเบิด (Ignition Timing) และการหาตำแหน่งศูนย์ตายบน (Top Dead Center: TDC) ของเครื่องยนต์ยานยนต์ รวมถึงการวัดระยะทั่วไปด้วย
จุดเด่น
มาพร้อมคลิปที่กำหนดขอบเขตของพิกัดความคลาดเคลื่อน (Limit indicator clips)
แกนหมุนใช้กลไกแบริ่งแบบอัญมณี (Jeweled bearings) เพื่อให้การหมุนมีความลื่นไหลและแม่นยำสูง
แผ่นสเกลหน้าปัดสีขาว (White scale plate) ที่มองเห็นได้อย่างชัดเจน
มาพร้อมฝาหลังให้เลือก 2 แบบ ได้แก่ แบบเรียบ (Flat back) และแบบที่มีหูยึดตรงกลาง (Center-lug back)
กลไกแกนวัดเป็นระบบกันกระแทก (Shockproof spindle mechanism) ซึ่งช่วยป้องกันชุดเฟืองไม่ให้เสียหายเมื่อเกิดการเคลื่อนที่อย่างฉับพลัน
โครงสร้างตัวเรือนและหัวสัมผัสสำหรับวัด (Body & Probe) ผลิตจากเหล็กกล้า (Steel)

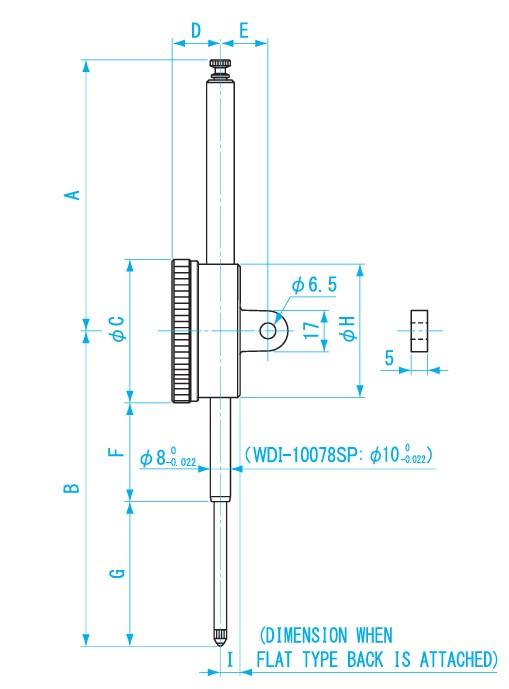

ขนาดสินค้า
Units: mm
A | B | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|
37.5 | 86.5 | 58 | 19 | 19.5 | 19.5 | 38 | 53.5 | 8.5 |
Specification
Model No. | WDI-3058SP |
|---|---|
Graduation | 0.01 mm |
Measuring Range | 30 mm |
Dial Reading | 0 - 100 mm |
1 Revolution | 1 mm |
Indication Error 1/10 rev | 14 μm |
Error over entire range | 35 μm |
Backlash Error | 7 μm |
Repeatability | 5 μm |
Measuring Force | Less than 3.0 N |
Weight (รวม flat type back) | 210g |
