AND AD-5763-200 คาลิเปอร์แบบดิจิตอล Digital Caliper (0 to 200mm)

คาลิเปอร์แบบดิจิตอล | Digital Caliper

คาลิเปอร์แบบดิจิตอลที่ได้รับการออกแบบเพื่อการวัดงานชิ้นส่วนอย่างแม่นยำ ใช้งานง่าย และรองรับการวัดได้หลากหลายรูปแบบ ทั้งการวัดภายนอก ภายใน ความลึก รวมถึงการวัดแบบ Step Measurement ตัวเครื่องมีความแข็งแรง ทนต่อการสึกหรอ พร้อมใช้งานได้ยาวนาน หน้าจอแสดงผลแบบดิจิทัลช่วยให้มองเห็นค่าได้ชัดเจน โดยมีความละเอียด 0.01 มม.

วิธีการวัด

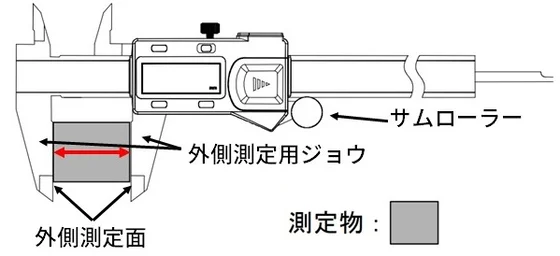

1. External Measurement

เมื่อวัดเส้นผ่านศูนย์กลางภายนอกของชิ้นงาน

• ใช้ขากรรไกรสำหรับวัดภายนอก (External Jaws) หนีบชิ้นงาน

• ให้พื้นผิววัดภายนอกแนบสนิทกับชิ้นงาน แล้วอ่านค่าการวัด

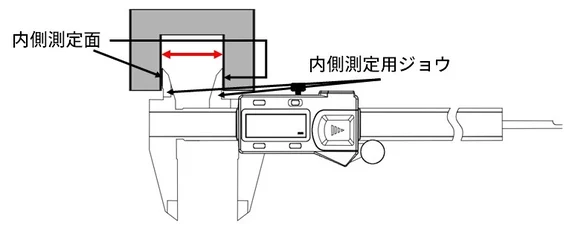

2. Internal Measurement

เมื่อวัดเส้นผ่านศูนย์กลางภายในของรูหรือท่อ

• ใช้ขากรรไกรสำหรับวัดภายใน (Internal Jaws / Beaks) แทรกเข้าไปในรูหรือท่อ

• ให้พื้นผิววัดภายในแนบสนิทกับชิ้นงาน แล้วอ่านค่าการวัด

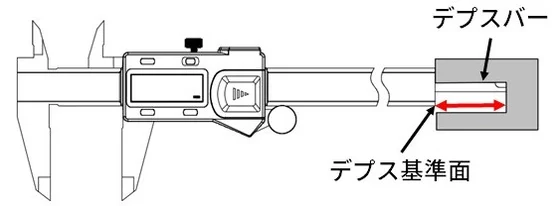

3. Depth Measurement

เมื่อวัดความลึกของรูหรือร่อง

• ให้พื้นผิวอ้างอิงของตัววัด (Depth Reference Surface) แนบกับชิ้นงาน

• สอดแท่งวัดความลึก (Depth Bar) ลงไปจนถึงก้นรู แล้วอ่านค่าการวัด

• เนื่องจากการวัดด้วยแท่งวัดความลึกอาจไม่เสถียร หากพื้นผิวที่วัดมีขนาดเพียงพอ ควรใช้การวัดระดับขั้น Step Measurement แทน

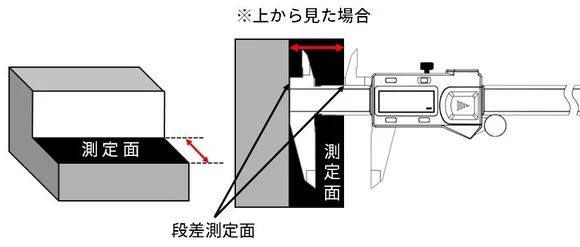

4. Step Measurement

• สอดพื้นผิววัดระดับขั้น Step Measurement Surface เข้าไปที่ตำแหน่งที่ต้องการวัด แล้วอ่านค่าการวัด

หากมุมของขั้นมีความโค้งมน ให้วัดความลึกโดยใช้แท่งวัดความลึก (Depth Bar)

เวอร์เนียร์คาลิเปอร์ที่เมื่อล็อก Slider แล้ว ขอบของไม้บรรทัดกับ Slider ไม่ตรงกัน จะไม่สามารถวัดระดับขั้นได้

ฟังก์ชันต่าง ๆ

Sleep Mode

• หากไม่มีการใช้งานใด ๆ ประมาณ 3 นาที 30 วินาที เครื่องจะเข้าสู่โหมด Sleep เพื่อประหยัดพลังงานแบตเตอรี่

• เมื่อต้องการปลดล็อกโหมด Sleep และเปิดเครื่องอีกครั้ง ให้กดปุ่ม ZERO/ON หรือ HOLD

Zero Reset

• ขณะวัด หากกดปุ่ม ZERO/ON ค่าที่แสดงในขณะนั้นจะถูก รีเซ็ตเป็นศูนย์

• ฟังก์ชันนี้ช่วยให้สามารถทำการวัดแบบอ้อม (Indirect Measurement) หรือ การวัดแบบเปรียบเทียบ (Comparative Measurement) ได้

Data Hold Mode / HOLD

• ขณะวัด หากกดปุ่ม HOLD ค่าที่แสดงในขณะนั้นจะถูก ค้าง/ล็อกไว้

• เมื่อต้องการปลดล็อก ให้กดปุ่ม HOLD อีกครั้ง หรือ เปิดเครื่องใหม่

• หลังจากปลดล็อก หน้าจอจะแสดงค่าการวัดปัจจุบัน แทนค่าที่ถูกค้างไว้

Maintenance

ช่วงการวัด

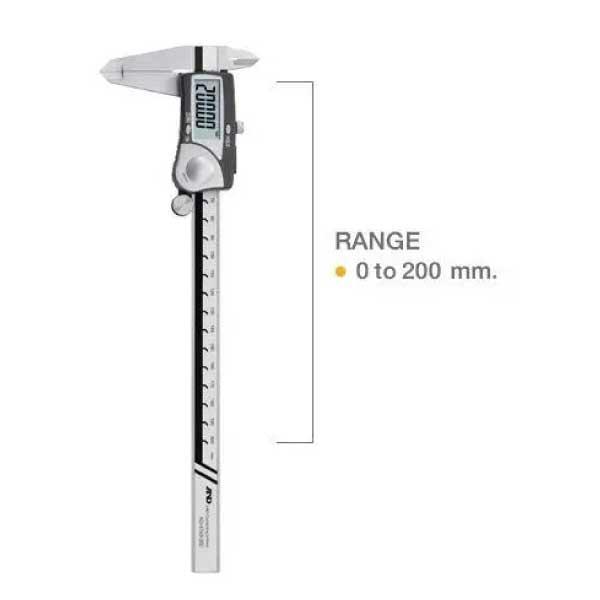

Measuring Range : 0-200 mm

Power Supply

CR2032 lithium battery x 1

ขนาดเครื่อง

• Dimensions : 285 × 88 × 15 mm

• Weight : approx. 180 g (including battery)

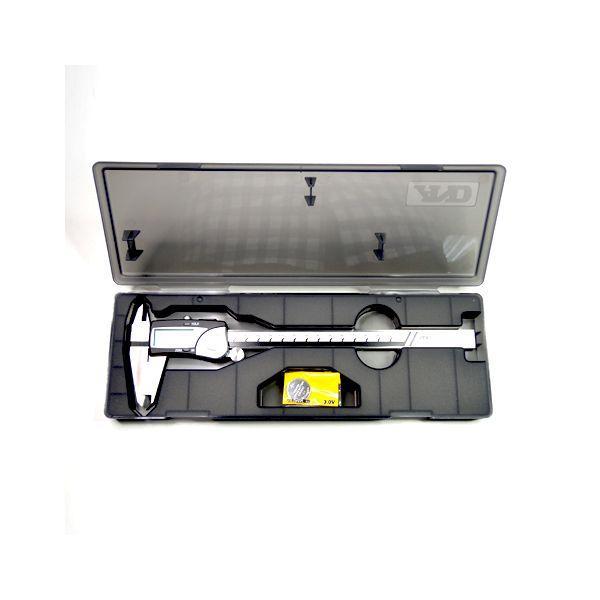

อุปกรณ์ที่มาในชุด

• Battery (for testing)

• Instruction manual

• Plastic case

• Performance inspection certificate

ข้อควรระวังในการใช้งาน

• คาลิเปอร์แบบดิจิตอลไม่ใช่อุปกรณ์กันน้ำแบบเต็มรูปแบบ หากเปียกน้ำจะไม่สามารถวัดค่าได้อย่างถูกต้อง หากตัวเครื่องเปียกน้ำ ให้รีบเลื่อนจอแสดงผลไปมา 2–3 ครั้งขณะเช็ดน้ำออกจากส่วนสเกลให้แห้งสนิททันที

• ความสามารถในการป้องกันฝุ่นและน้ำ อยู่ในระดับ IP54 ตามมาตรฐาน JIS และ IEC

• หลีกเลี่ยงการให้แรงกระแทก การสั่นสะเทือนรุนแรง หรือไฟฟ้าสถิตกระชาก เพราะอาจทำให้เกิดความเสียหายได้

• ห้ามใช้งานในบริเวณที่มีการเปลี่ยนแปลงอุณหภูมิแบบฉับพลัน, อุณหภูมิสูง, ความชื้นสูง, มีฝุ่นมาก หรือโดนแสงแดดโดยตรง

• ห้ามทำให้สเกลเกิดรอยขีดข่วน เพราะอาจทำให้เครื่องเสียหรือวัดผิดพลาดได้

• หากจะไม่ใช้งานเป็นเวลามากกว่า 3 เดือน ควรถอดแบตเตอรี่ออกจากตัวเครื่องก่อนเก็บรักษา เพราะอาจเกิดการรั่วไหลของแบตเตอรี่ ซึ่งนำไปสู่ความเสียหายของอุปกรณ์

Specification
