SK Sato BM Series Bimetal Thermometer (Made To Order) สั่งทำแบบพิเศษตามต้องการ

โพรบสั่งผลิต Made to Order

โพรบไบเมทัลสั่งทำพิเศษแบรนด์ SK Sato

ตัวอย่างวิธีการสั่งซื้อ

BM-T-70S

0 to 200°C Sensing Stem ø8 x 250 mm Materials: SUS316 Union type R (PT) 3/4 Materials: SUS316 Materials: SUS316 Union type R (PT) 3/4 Materials: SUS316

รูปแบบการสั่งซื้อ

1. เลือก Model และ Cat.No. (A: Case Type (Cat.No.))
Model : BM-T-70S, Cat.No. : 2470-B
2. เลือกช่วงการวัดอุณหภูมิและขนาดหน้าปัด (B: Standard for scale plate)
Temperature Range : 200°C , Dial diameter : ø40 mm
3. เลือกวัสดุ, ขนาดและความยาวของ Sensing Stem (C: Standard for sensing stem)
Materials : SUS316, Diameter : ø8 mm, Length : 250 mm
4. เลือกประเภทของ Sensing Stem (D: Standard for connector for sinsing stem)
Type : SW
5. เลือกประเภทและวัสดุ ของสกรู (E: Standard for screw)
Name : R (PT) 3/4 , Materials : SUS316 Model : BM-T-70S, Cat.No. : 2470-B
2. เลือกช่วงการวัดอุณหภูมิและขนาดหน้าปัด (B: Standard for scale plate)
Temperature Range : 200°C , Dial diameter : ø40 mm
Temperature Range : 200°C , Dial diameter : ø40 mm
3. เลือกวัสดุ, ขนาดและความยาวของ Sensing Stem (C: Standard for sensing stem)
Materials : SUS316, Diameter : ø8 mm, Length : 250 mm
Materials : SUS316, Diameter : ø8 mm, Length : 250 mm
4. เลือกประเภทของ Sensing Stem (D: Standard for connector for sinsing stem)
Type : SW
Type : SW
5. เลือกประเภทและวัสดุ ของสกรู (E: Standard for screw)
Name : R (PT) 3/4 , Materials : SUS316
Name : R (PT) 3/4 , Materials : SUS316

ขั้นตอนการสั่งซื้อ

1. เลือก Model และ Cat.No. (A: Case Type (Cat.No.))

Case Type (Cat.no.) | เลือกลักษณะของก้านไบเมทัล

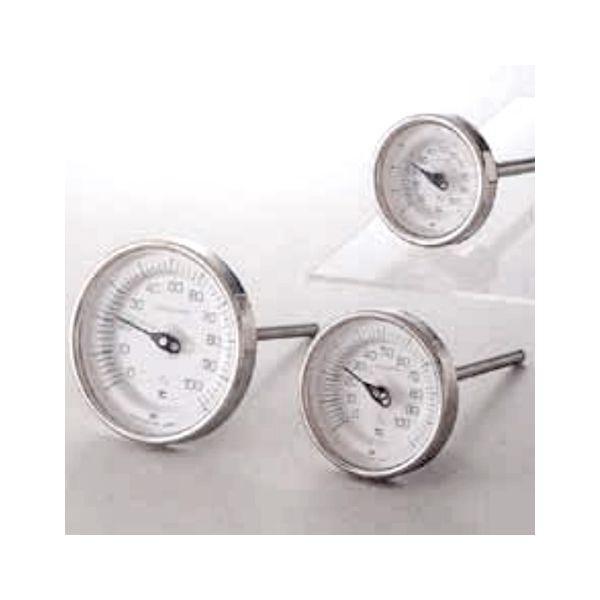

Type T : Dial diameter ø40 mm | Model BM-T-40S | Cat. No. 2440-B

: Dial diameter ø60 mm | Model BM-T-60S | Cat. No. 2460-B

: Dial diameter ø70 mm | Model BM-T-70S | Cat. No. 2470-B

: Dial diameter ø90 mm | Model BM-T-90S | Cat. No. 2490-B

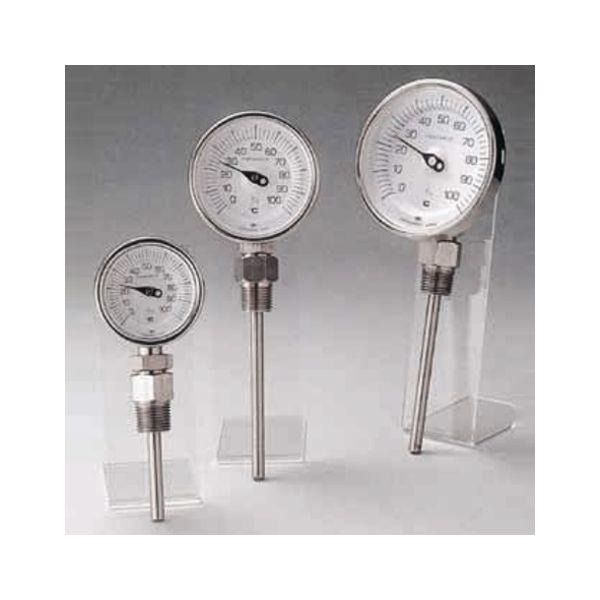

Type S : Dial diameter ø60 mm | Model BM-S-60S | Cat. No. 2465-B

: Dial diameter ø70 mm | Model BM-S-70S | Cat. No. 2475-B

: Dial diameter ø90 mm | Model BM-S-90S | Cat. No. 2495-B

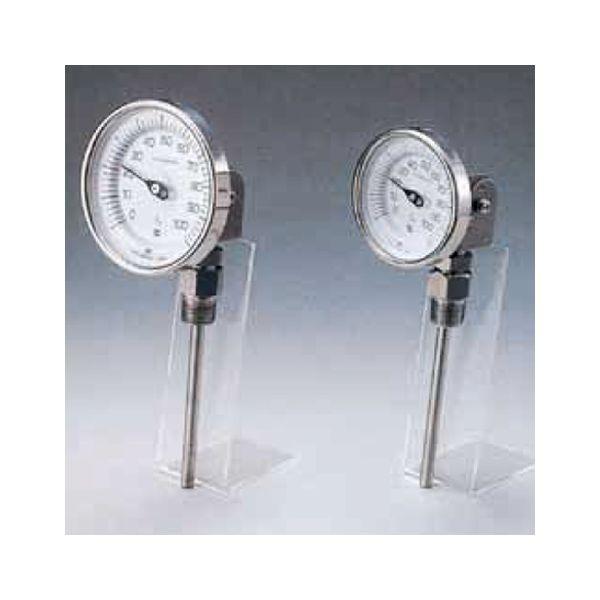

Type F : Dial diameter ø70 mm | Model BM-F-70S | Cat. No. 2700-B

: Dial diameter ø90 mm | Model BM-F-90S | Cat. No. 2710-B

2.เลือกช่วงการวัดอุณหภูมิและขนาดหน้าปัด (B: Standard for scale plate)

◇ : Available
◆ : Available with JIS standard

3.เลือกวัสดุ, ขนาดและความยาวของ Sensing Stem (C: Standard for sensing stem)

◇ : Available Maximum length 800mm

4.เลือกประเภทของ Sensing Stem (D: Standard for connector for sinsing stem)

Type NB : Screwless type

Type SC : With fixed screwed connection type

Type SC : With fixed screwed connection type

Type SF : Semi-union type

Type SW : Union type

Type UW : Union type with thermowell

5.เลือกประเภทและวัสดุ ของสกรู (E: Standard for screw)

◇ : Available

▼รูปตัวอย่าง TAPERED THREAD (R) , PARALLEL THREAD (G)

ระยะเวลาการผลิต

โดยปกติประมาณ 30 วัน (ขึ้นอยู่กับแบบและคิวการผลิตของโรงงาน)

BM-Series ขั้นต่ำ

ขั้นต่ำ 1 ชิ้น (ขึ้นอยู่กับแบบที่ต้องการ)

BM-Series ตัวอย่างสินค้าที่สั่งผลิต
