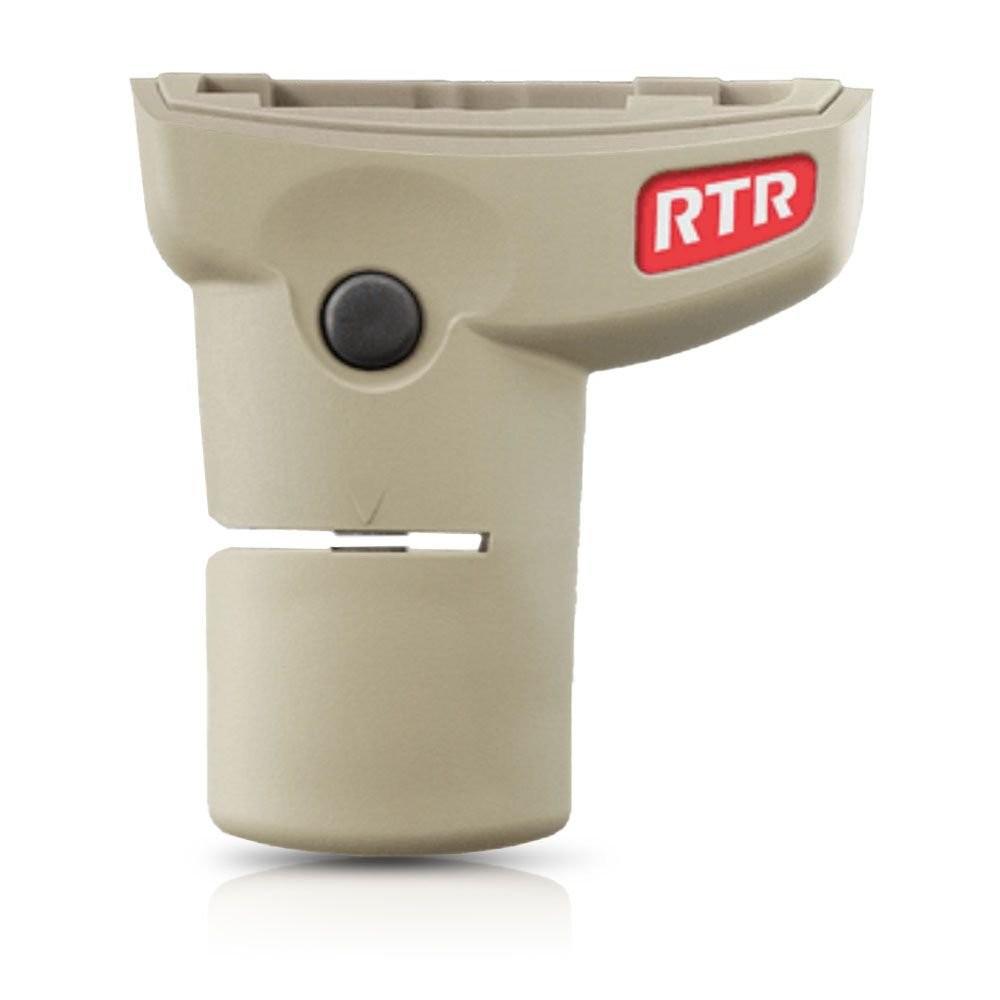

DeFelsko PosiTector PRB-RTR3D โพรบวัดลักษณะของพื้นผิว รูปแบบพื้นผิว 2D/ 3D (Replica Tape Reader)

DeFelsko PosiTector PRB-RTR3D

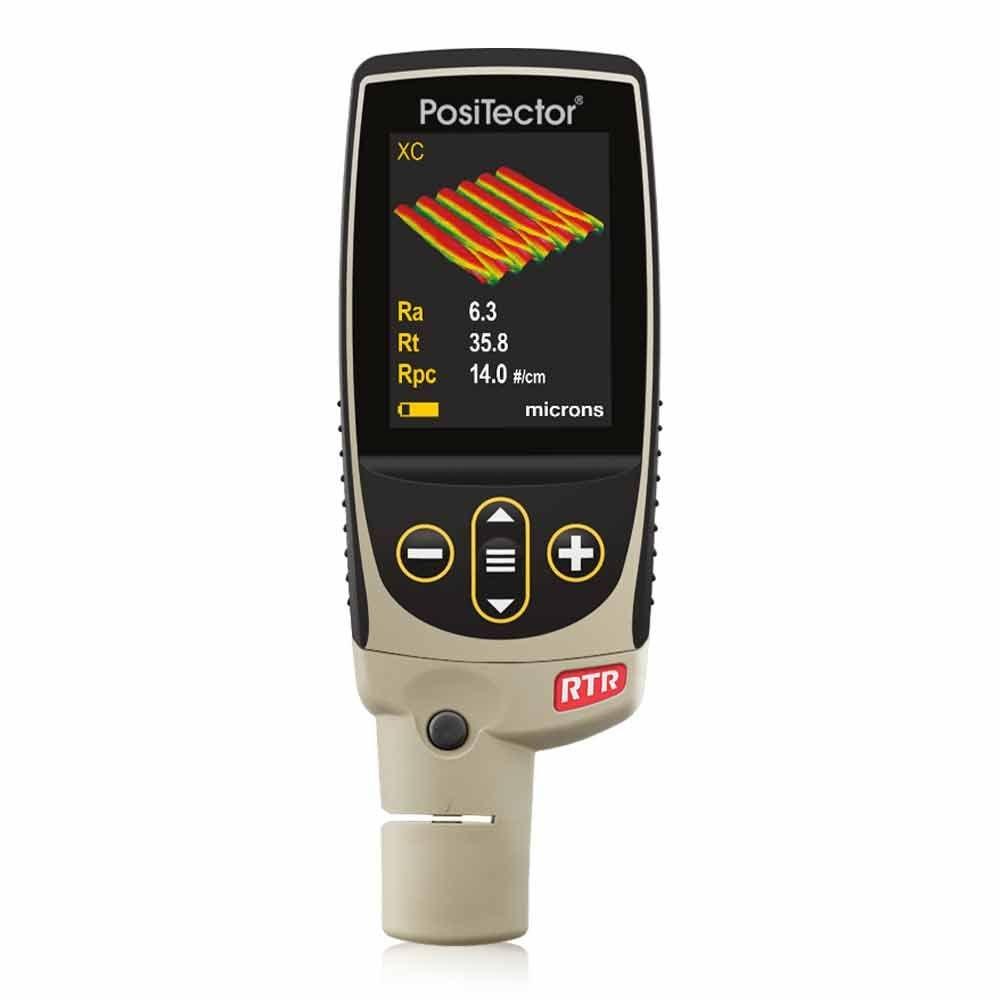

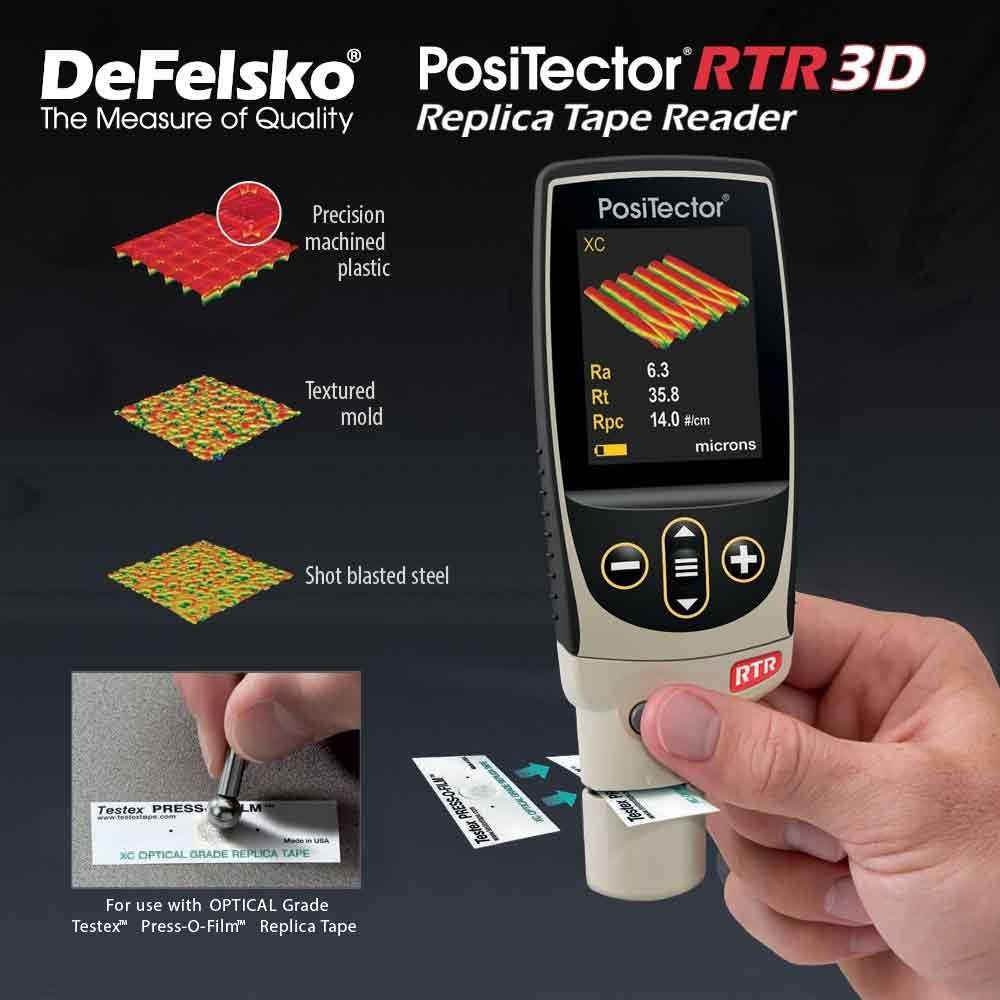

PosiTector PRB-RTR3D โพรบวัดลักษณะของพื้นผิวเคลือบ สำหรับการวัดค่าพื้นผิวเคลือบแบบ 2D และ 3D โดยใช้งานร่วมกับตัวเครื่อง (Standard Model, Advanced Model และ SmartLink Model) ซึ่งทำหน้าที่ในการแสดงผลการวัดทั้งรูปภาพและข้อมูลของพื้นผิว ด้วยหลักการวัดค่าไมโครเมตรแบบดิจิตอลสปริงและลักษณะของพื้นผิวเคลือบโดยใช้ Testex Press-O-Film™ Replica Tape ซึ่งสามารถวัดค่าได้ทันทีโดยไม่จำเป็นต้องทำการคาลิเบรตก่อนการใช้งาน ตัวโพรบออกแบบมาเป็นพิเศษ Weatherproof ทนทานต่อ ตัวทำละลาย, กรด, น้ำมัน และฝุ่น และยังสามารถเชื่อมต่อ USB, WiFi และ Bluetooth ผ่านทาง PosiSoft PC, Mac และ Smartphone ได้อีกด้วย (Compatible with PT-A & PT-S)

FEATURES

Simple

• ตัวเครื่องรองรับการวัดค่า Peak Height (HL — วัดค่าจุดต่ำสุดของพื้นผิวจนถึงจุดสูงสุดของพื้นผิว peak-to-valley) และการวัดค่าลักษณะพื้นผิวแบบ 2D/3D เช่น Ra, Rz, Sq, Spd, และอื่น ๆ

• เหมาะสำหรับการวัดค่าในทุก ๆ สภาพพื้นผิวไม่ว่าจะเป็น พื้นผิวเรียบ, พื้นผิวโค้ง หรือพื้นผิวที่ไม่สม่ำเสมอ

• NEW หน้าจอสี แบบสัมผัสทนต่อแรงกระแทกขนาดใหญ่ขึ้น 2.8 นิ้ว พร้อมปุ่มกดที่ออกแบบมาใหม่เพื่อการเข้าถึงเมนูต่างๆ ได้อย่างอย่างรวดเร็ว

• NEW ฟังก์ชั่นความช่วยเหลือบนตัวเครื่อง ที่อธิบายรายการเมนูต่างๆ ด้วยการกดปุ่มเพียงปุ่มเดียว

• สามารถ RESET เพื่อคืนค่าการตั้งค่าจากโรงงานทันที

Durable

• NEW ทนทานต่อสภาพอากาศ กันฝุ่น และกันน้ำ ได้รับมาตรฐาน IP65

• NEW ตัวเครื่องดีไซน์ตามหลักสรีรศาสตร์ ตัวเครื่องมียางหุ้มเพิ่มความทนทาน

• ตัวเครื่องแข็งแรง, ทนทาน เหมาะสำหรับการใช้งานทั้งภายในและภายนอกสถานที่ (Indoor & Outdoor use)

• ในชุดกล่องตัวเครื่องมาพร้อมยางหุ้มป้องกันแรงกระแทก

• รับประกันตัวเครื่อง และเซนเซอร์ นาน 2 ปี (รับประกันจากทางโรงงาน)

Accurate

• เซนเซอร์มาพร้อม Certificate of Calibration (ประกอบด้วยค่าการวัด Ra และ Rt) ตามมาตรฐาน NIST หรือ PTB

• เป็นไปตามมาตรฐาน ISO 8503-5, ASTM D4417 และ SSPC-PA17

Versatile

• Probe Compatibility ตัวเครื่องรองรับและใช้งานร่วมกับโพรบของ Defelsko ทุกรุ่นได้แก่ 6000 Series, 200 Series, RTR Series, SPG Series, DPM Series, IRT Series, SST Series, UTG Series, SHD Series, BHI Series, และ GLS Series

• เลือกหน่วยการวัด Mils, Microns สามารถเลือกสลับได้

• ภาษาที่แสดงที่ตัวเครื่องเลือกได้ 17 ภาษา (English, French, German, Spanish, Chinese, Japanese, Korean, Dutch, Portuguese, Italian, Norwegian, Russian, Czech, Polish, and Turkish.)

• NEW หน้าจอตัวเครื่องหมุนอัตโนมัติพร้อม Flip Lock

Powerful

• มีฟังก์ชั่นการคำนวณและบันทึกค่าพารามิเตอร์ทั้งหมด 14 ค่า 2D และ 3D ในทุก ๆ การวัดค่า

• กำหนดตำแหน่งของค่า 2D ได้ทั้ง แนวนอน, แนวตั้ง และแนวทแยง (XY, YX)

• NEW ตัวเครื่องสามารถบันทึกภาพหน้าจอ (Screen Capture) ได้ถึง 100 ภาพ เพื่อใช้ตรวจสอบผลการวัด

• NEW เปิดเครื่องในทันทีอย่างรวดเร็วหากเพิ่งปิดเครื่อง

• NEW อายุการใช้งานแบตเตอรี่นานขึ้นสูงสุดถึง 30%

• USB port ให้การเชื่อมต่อที่รวดเร็วเมื่อใช้งานร่วมกับ PC และยังสามารถจ่ายไฟผ่านสาย USB ไปยังตัวเครื่อง

• PosiSoft USB Drive บันทึกค่าการวัดและกราฟได้บน PC/Mac ผ่าน เว็บบราวเซอร์หรือ file explorers โดยไม่จำเป็นต้องลงโปรแกรม

• ผลของการวัดที่ถูกบันทึกนั้นจะมีข้อมูลของวันที่และเวลาระบุไว้ด้วยจึงง่ายต่อการตรวจสอบ

• รองรับการใช้งานร่วมกับ Software เพื่อดูผลการวัด | วิเคราะห์ผลการวัด และทำรายงานข้อมูลผลการวัด

• สามารถอัพเดทซอฟต์แวร์ผ่าน Website Defelsko ช่วยให้ตัวเครื่องของคุณเป็นรุ่นอัพเดทเสมอ Software Updates

FEATURES ที่เพิ่มขึ้นมาจากด้านบน เมื่อนำไปใช้งานร่วมกับตัวเครื่องเครื่องรุ่นต่างๆ

ขั้นตอนการวัดค่า

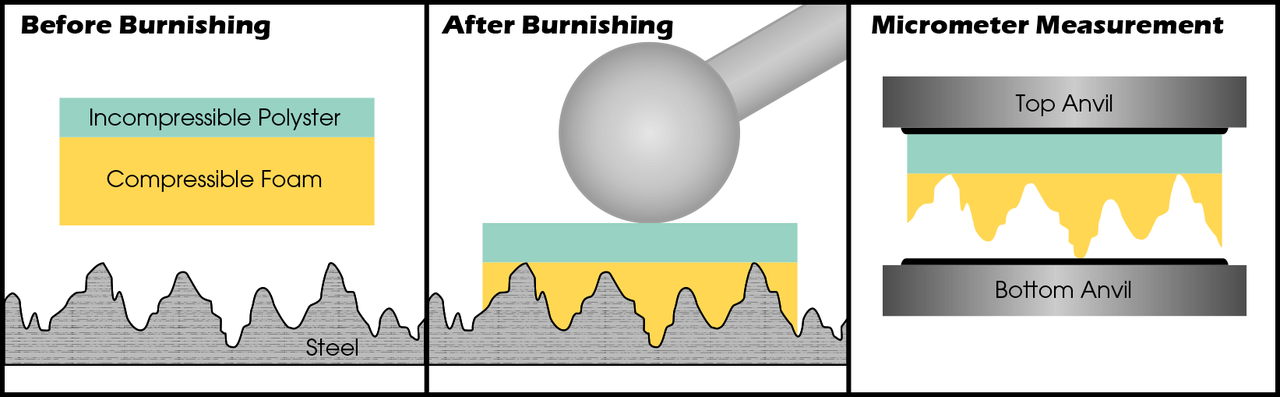

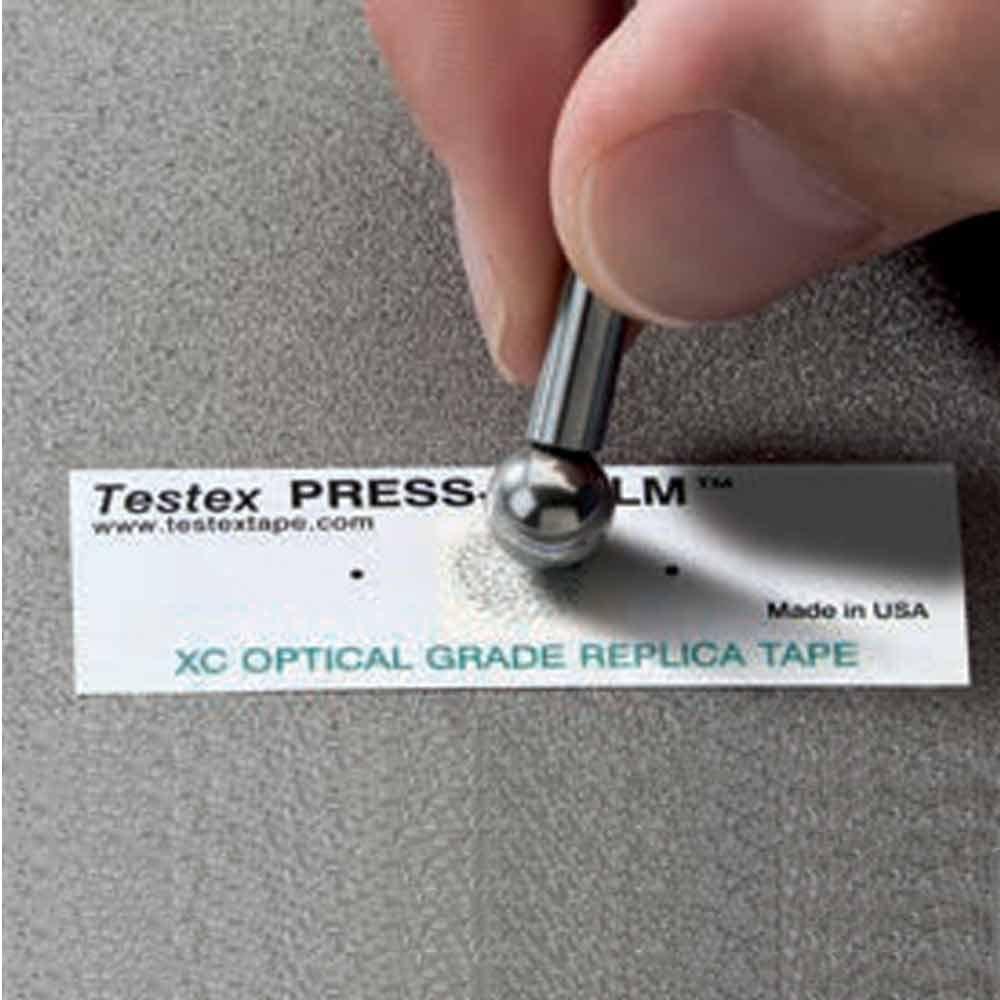

1. Prepare ▲ ทำความสะอาดพื้นผิวสัมผัสทั้ง 2 ส่วน คือ พื้นผิวที่ต้องการทดสอบ และ PosiTector RTR3D ก่อนการทดสอบ	2. Burnish ▲ นำ Testex Press-O-Film™ Replica Tape โดยใช้ด้านหลังแปะไว้บนพื้นผิว จากนั้นใช้ Burnishing Ball ขัดบนวงกลมประมาณ 30-60 วินาที แล้วลอกเทปออก	3. Measure ▲ ใส่เทปที่ทำการขัดเรียบร้อยแล้ว เข้าไปใน PosiTector RTR3D โดยให้ตำแหน่งที่ทำการขัดอยู่ตรงกลาง เมื่อตำแหน่งตรงแล้วให้กดปุ่มบนโพรบแล้วกดค้างไว้ จนกว่าเครื่องจะส่งสัญญาณและแสดงค่าการวัด

Replica Tape Replica tape นั้นเป็นหลักการวัดลักษณะของพื้นผิวที่รู้จักกันมาอย่างยาวนาน ด้วยความสามารถในการวัดค่าที่ใช้งานได้ง่าย, ราคาย่อมเยาว์ และให้ผลการวัดค่าที่ดีเสมือนกับหลักการวัดลักษณะของพื้นผิวแบบอื่น ๆ ซึ่งข้อดีของ Replica tape นอกจากมีราคาย่อมเยาว์แล้วยังทนทานและมีความแม่นยำสูง จึงเป็นอีกหนึ่งทางเลือกในการจำลองรูปแบบพื้นผิว โดยหลักการจำลองลักษณะพื้นผิวนั้นถูกนำไปใช้งานกันอย่างกว้างขวาง และเหมาะเป็นอย่างยิ่งสำหรับการวัดค่าลักษณะของพื้นผิวที่มีลักษณะโค้งมน ซึ่งโดยปกติแล้วจะใช้เครื่องมือวัดชนิดอื่น ๆ วัดค่าได้ยาก นอกจากนี้ Replica tape ยังสอดคล้องกับมาตรฐานสากลดังนี้ ASTM D4417, ISO 8503-5, NACE SP0287, และ AS 3894.5

Parameters

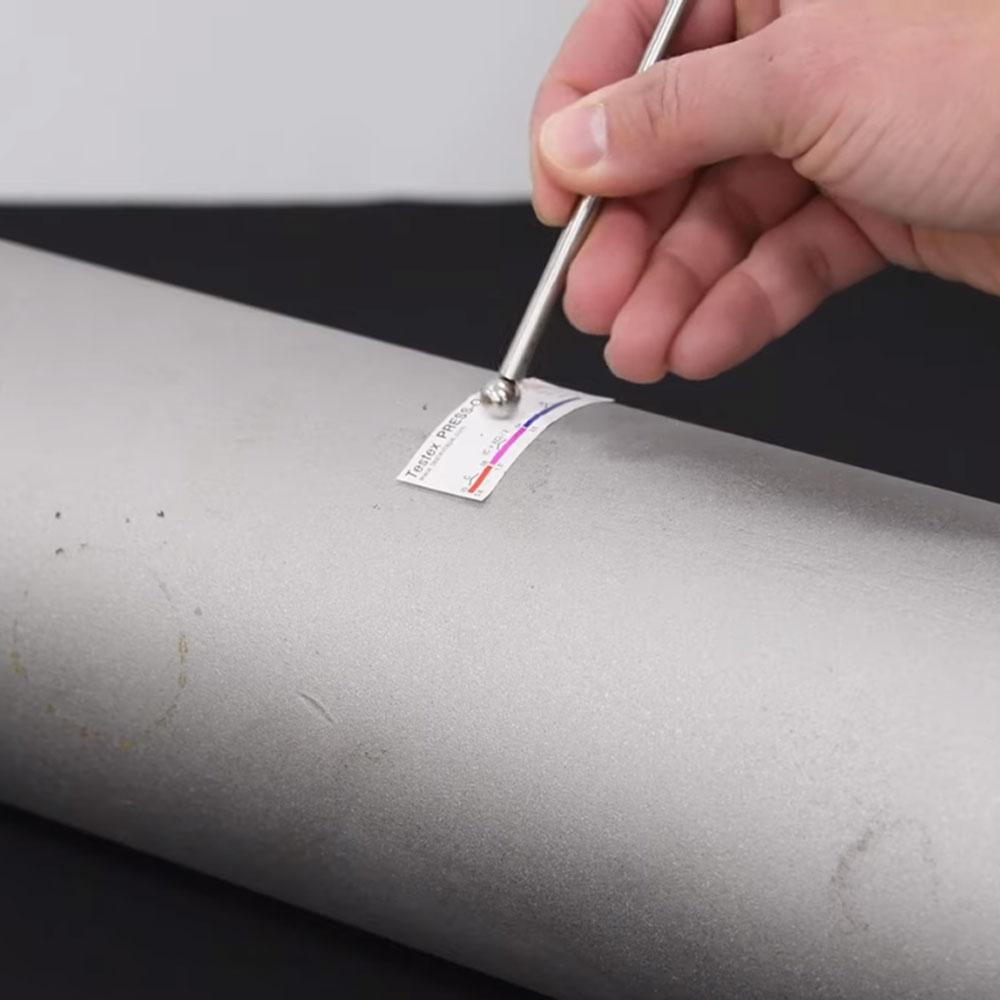

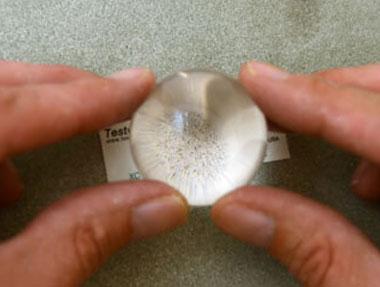

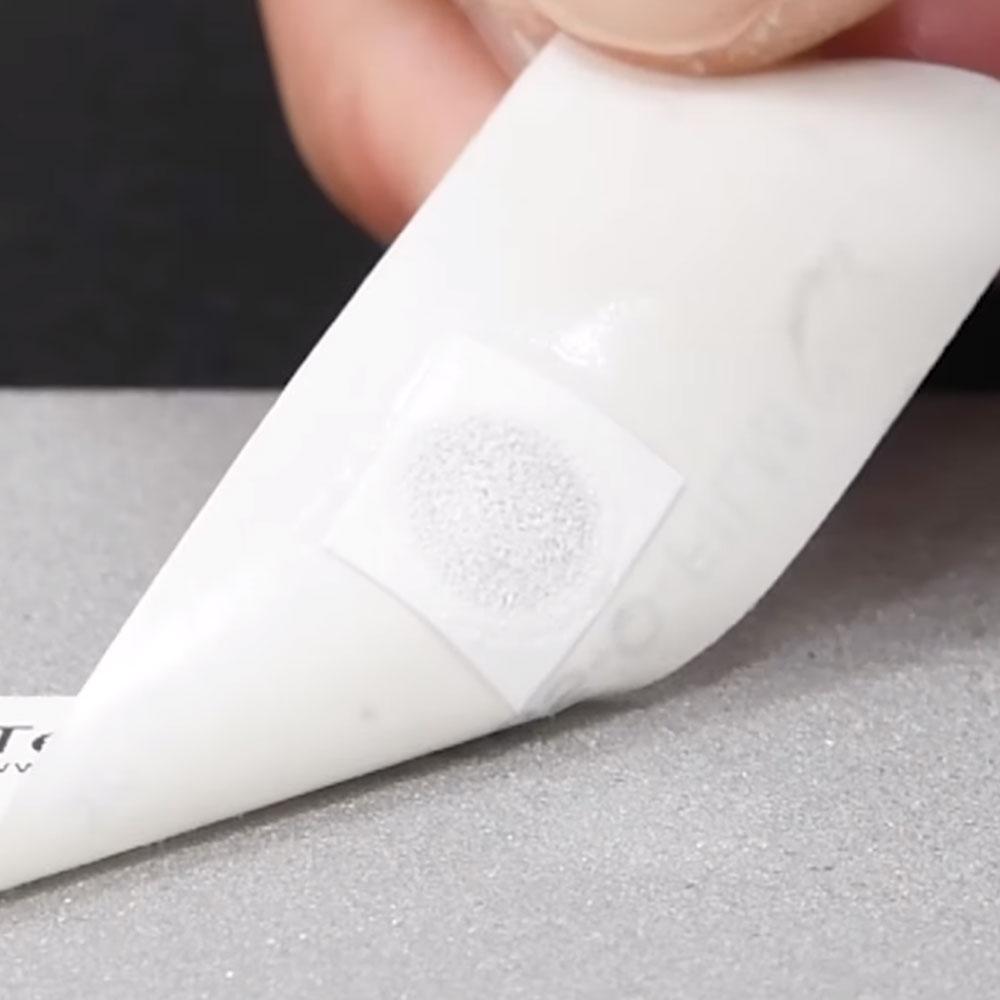

▲ บริษัท เลกะ คอร์ปอเรชั่น จำกัด เป็นตัวแทนจำหน่าย DeFelsko อย่างเป็นทางการ	▲ สะดวกสำหรับการวัดค่าลักษณะของพื้นผิวที่มีลักษณะโค้งมน	▲ Replica Tape หลังจากทำการขัดบนพื้นผิวเรียบร้อยแล้ว

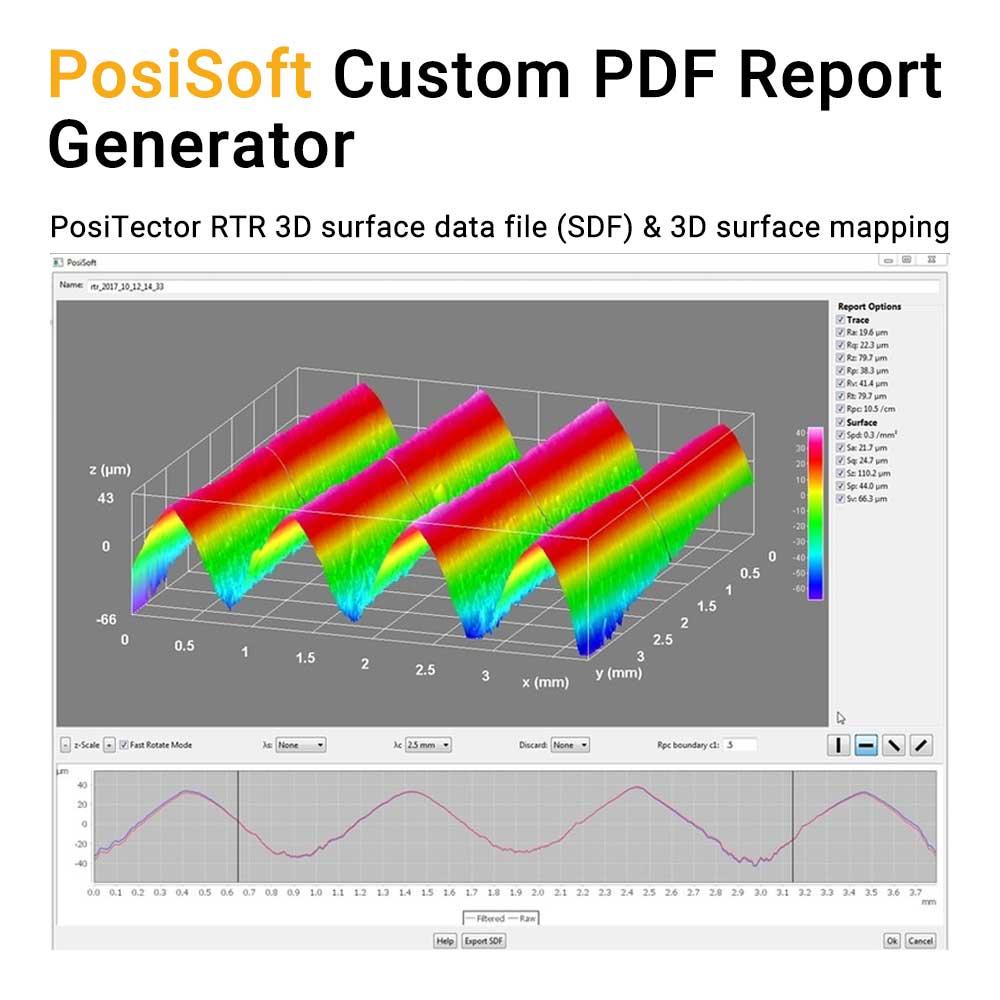

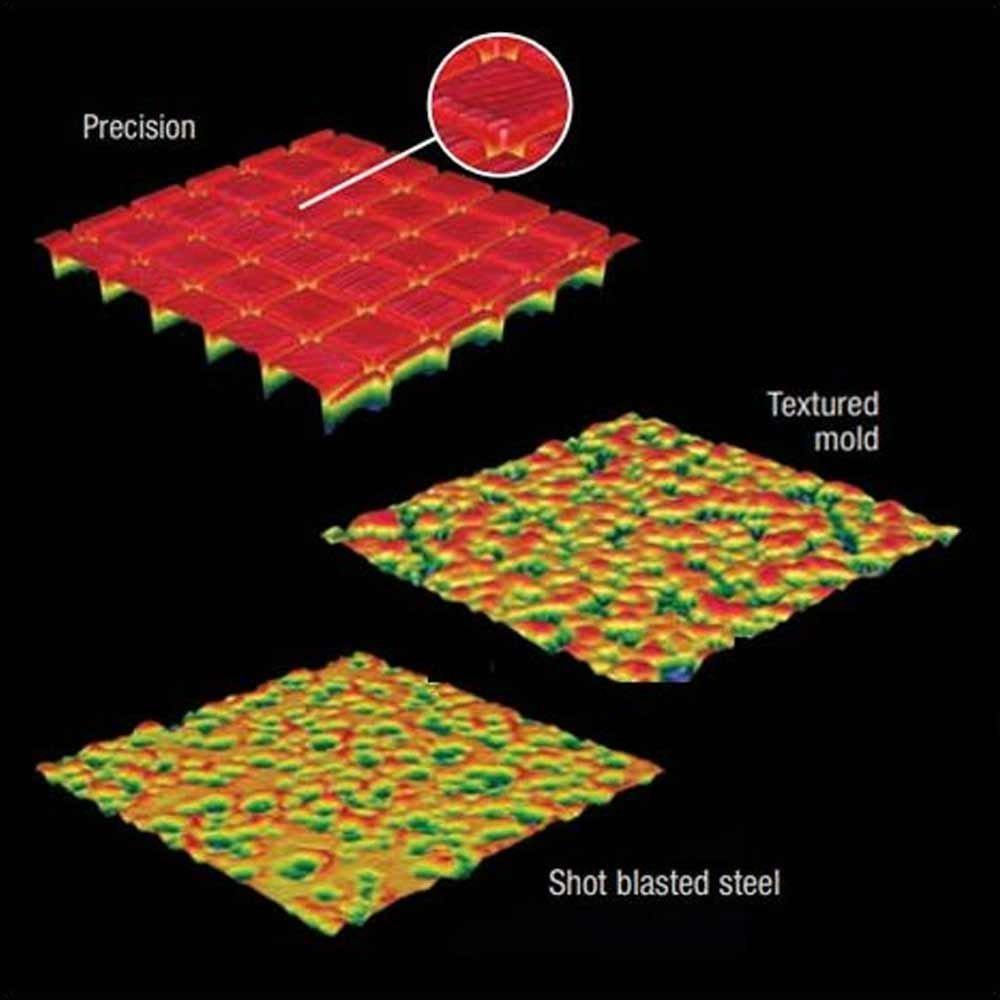

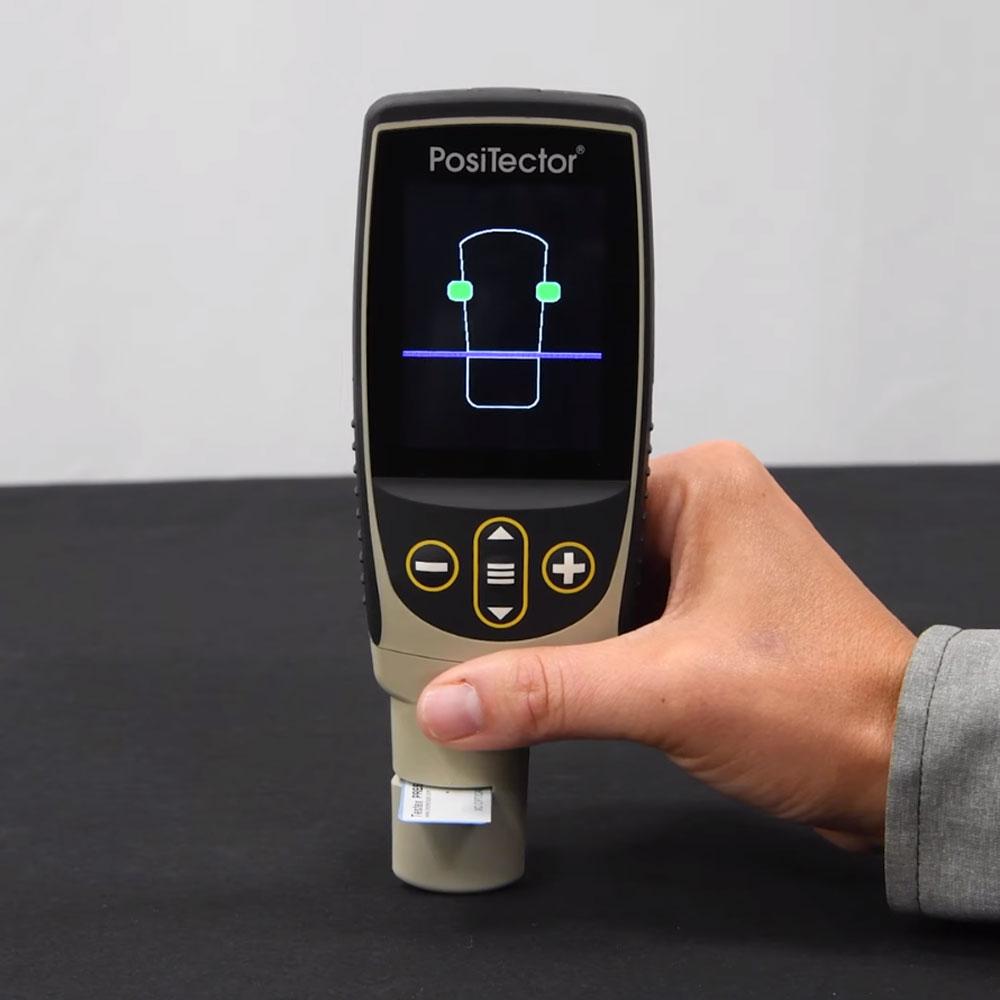

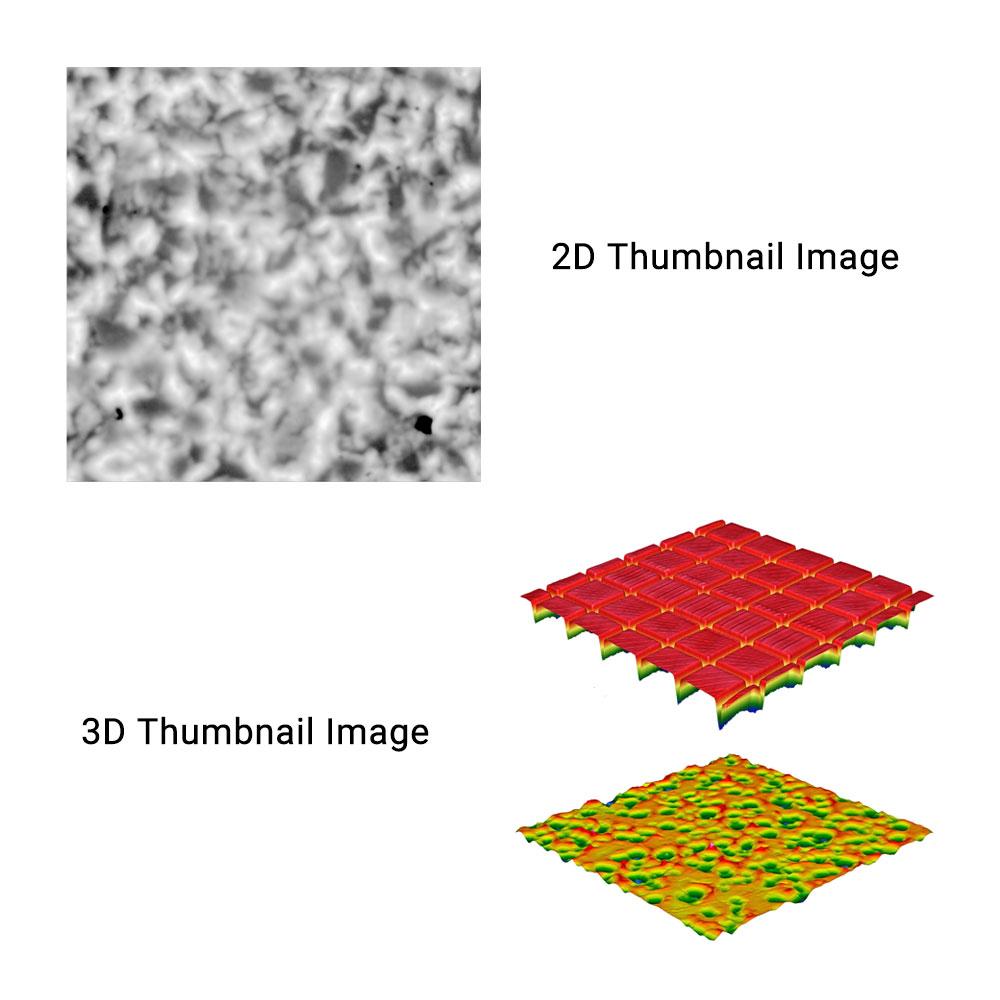

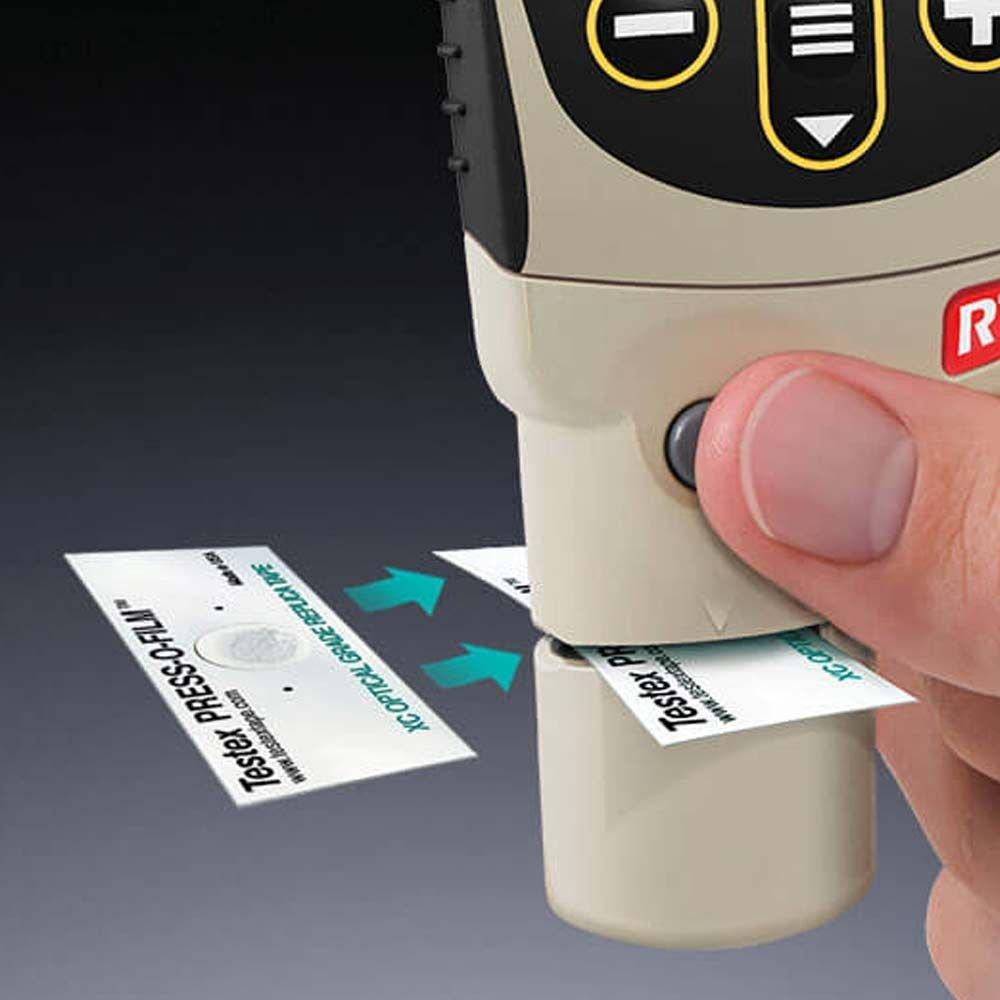

▲ กดปุ่มบนโพรบทั้งสองด้านค้างไว้ จนกว่าเครื่องจะส่งสัญญาณและแสดงค่าการวัด เมื่อใส่เทปเข้าไปแล้ว	▲ ภาพตัวอย่างการแสดงผลแบบสองมิติ (2D) และ แบบสามมิติ (3D	▲ ภาพตัวอย่าง Surface Data Files (.SDF) แบบ High resolution บน PosiSoft

* When measured using Optical Grade X-Coarse Replica Tape
