JPG Thread Gauge Series เกจวัดเกลียว สำหรับใช้ตรวจสอบระยะพิทช์ของเกลียว โดยแบ่งออกเป็นมาตรฐาน JIS class.และ ISO class. ยี่ห้อ JPG, Japan
JPG Thread Gauge Series เกจวัดเกลียว JIS class / ISO class
สำหรับการตรวจสอบว่าพิทช์ของเกลียวในชิ้นงานเป็นไปตามมาตรฐานการควบคุมหรือไม่ โดยแบ่งออกเป็นมาตรฐาน JIS class.และ ISO class.
Features

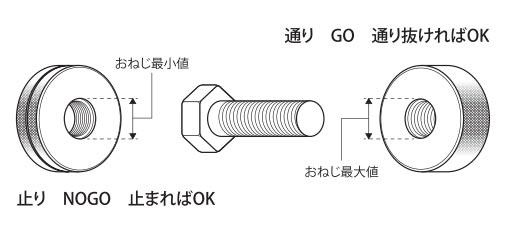

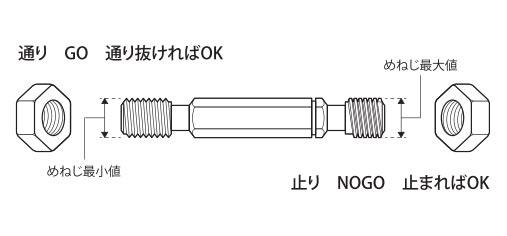

GO และ NOT GO หรือ NO GO ของเกจวัดเกลียว (Thread Gauge) จะมีสองด้านในเกจวัดเกลียว Screw Thread Limit Plug และ Ring gauge ซึ่งได้แก่:
ในกระบวนการตรวจสอบด้าน GO การใช้งานควรจะสามารถเคลื่อนผ่านรูไปได้อย่างราบรื่น
ในการทดสอบด้าน NOT GO หรือ NO GO จำเป็นต้องไม่สามารถสอดผ่านรูได้ (ตามมาตรฐาน JIS) จากนั้นให้ใช้ด้าน NOT GO หรือ NO GO หมุนเกลียวดูมากกว่าสองรอบ
จะต้องไม่สามารถหมุนผ่านไปได้ (ตามมาตรฐาน ISO) หากผลิตภัณฑ์ผ่านการทดสอบตามข้อ 1 และ 2 ด้วยเกจวัดเกลียวแล้ว ก็สามารถยืนยันได้ว่าผลิตภัณฑ์เป็นไปตามข้อกำหนดที่กำหนดไว้

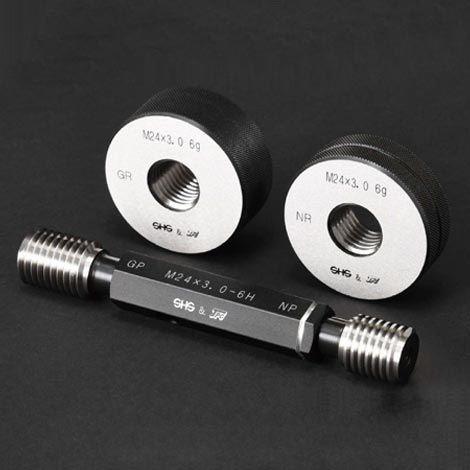

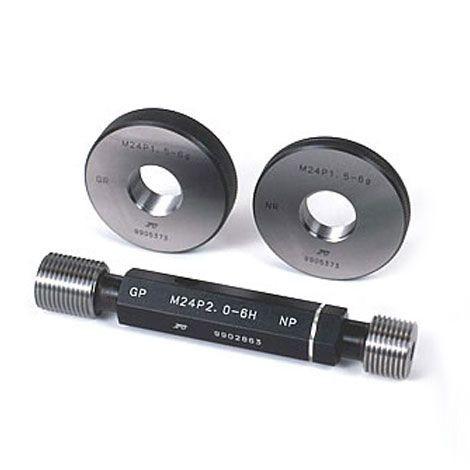

ในการสั่งซื้อ ลูกค้าต้องแจ้งรายละเอียดเกี่ยวกับรูปแบบที่ต้องการ โดยสามารถเลือกได้ว่าต้องการใช้ Thread Plug (มาตรวัดเกลียวใน) หรือ Thread Ring (มาตรวัดเกลียวนอก)
■ Thread

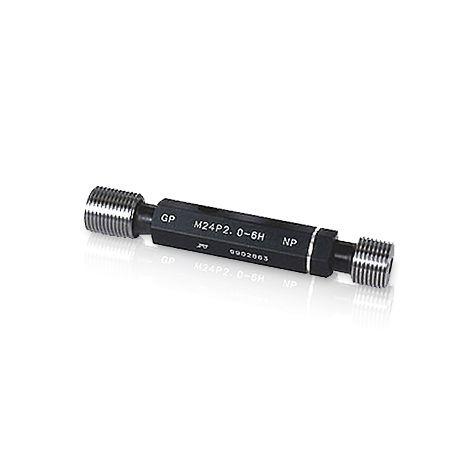

Plug Gauge (มาตรวัดเกลียวใน)
■ Thread

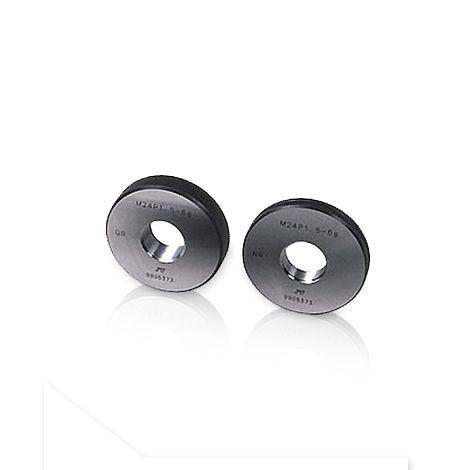

Ring Gauge (มาตรวัดเกลียวนอก)

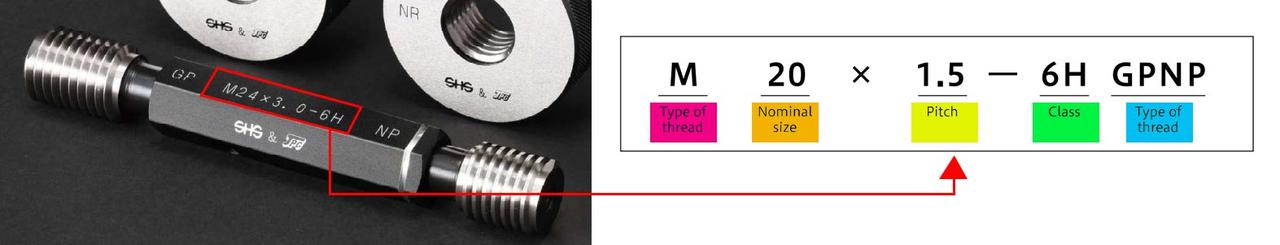

แนะนำอ่านรหัสสินค้า Thread Gauge อย่างละเอียด เพื่อความเข้าใจก่อนทำการสั่งซื้อ
ประเภทของเกลียว (Type of Thread)
ขนาดมาตรฐานของเกลียวสามารถดูได้จากตารางด้านล่าง
ขนาดของพิทช์ (Pitch) สามารถอ้างอิงได้จากตารางในด้านล่าง
ในด้านของคลาส (Class) มีเกจวัดเกลียวที่เรียงตามมาตรฐานตั้งแต่สูงลงมาต่ำ ระบุเป็น 4H, 5H, 6H, และ 7H
ส่วนสำหรับ Ring gauge มีการระบุชั้น 4h, 6g, และ 8g
ประเภทของเกจ (Type of gauge) ซึ่งได้แก่: GPNP คือ GO plug and NO GO plug และ GRNR คือ GO ring gauge and NO GO ring gauge
Specification
Code | Code | Code | Code |
M1.4 P0.3 | M22 P2 | M55 P1.5 | M100×6 |
M1.6×0.35 | M22 P2.5 | M55 P2 | M105 P1.5 |
M1.7×0.35 | M24 P0.5 | M55×3 | M105 P2 |
M1.8×0.35 | M24 P1 | M55×4 | M105 P3 |
M2 P0.25 | M24 P1.5 | M56×1.5 | M105 P4 |
M2 P0.4 | M24 P2 | M56×2 | M105 P6 |
M2.2×0.25 | M24 P3 | M56×3 | M108 P1.5 |
M2.2×P0.45 | M25 P0.5 | M56×4 | M108 P2 |
M2.3×0.25 | M25 P1 | M58 P1.5 | M110 P1.5 |
M2.3×P0.4 | M25 P1.5 | M58 P2 | M110 P2 |
M2.5×0.35 | M25 P2 | M58×3 | M110 P3 |
M2.5×0.45 | M26 P0.5 | M58×4 | M110 P4 |
M2.6 P0.35 | M26 P1 | M60×1.5 | M110 P6 |
M2.6 P0.45 | M26 P1.5 | M60×2 | M112 P1.5 |
M3 P0.35 | M26 P2 | M60×3 | M112 P2 |
M3×0.5 | M27×1 | M60×4 | M115 P1.5 |
M3 P0.6 | M27 P1.5 | M60×5.5 | M115 P2 |
M3.5 P0.35 | M27×2 | M62 P1.5 | M115 P3 |
M3.5 P0.6 | M27 P3 | M62 P2 | M115 P4 |
M4 0.5 | M28 P0.5 | M62×3 | M115 P6 |
M4×0.7 | M28 P1 | M62×4 | M118×1.5 |
M4.5 P0.5 | M28 P1.5 | M64×1.5 | M118×2 |
M4 P0.75 | M28 P2 | M64×2 | M120×1.5 |
M4.5 P0.75 | M30 P0.5 | M64×3 | M120×2 |
M5 P0.5 | M30 P1 | M64×4 | M120×3 |
M5×0.8 | M30 P1.5 | M64×6 | M120×4 |
M5 P0.9 | M30 P2 | M65 P1.5 | M120×6 |
M5.5 P0.5 | M30 P3 | M65 P2 | M122×2 |
M5.5 P0.9 | M30 P3.5 | M65×3 | M125×2 |
M6 P0.5 | M32 P0.5 | M65×4 | M125×3 |
M6 P0.75 | M32 P1 | M68 P1.5 | M125×4 |
M6 P1.0 | M32 P1.5 | M68 P2 | M125×6 |
M7 P0.5 | M32 P2 | M68×3 | M128×2 |
M7 P0.75 | M33 P1.5 | M68×4 | M130×2 |
M7 P1.0 | M33×2 | M68×6 | M130×3 |
M8 P0.5 | M33×3 | M70 P1.5 | M130×4 |
M8 P0.75 | M33 P3.5 | M70 P2 | M130×6 |
M8 P1 | M34 P0.5 | M70×3 | M132×2 |
