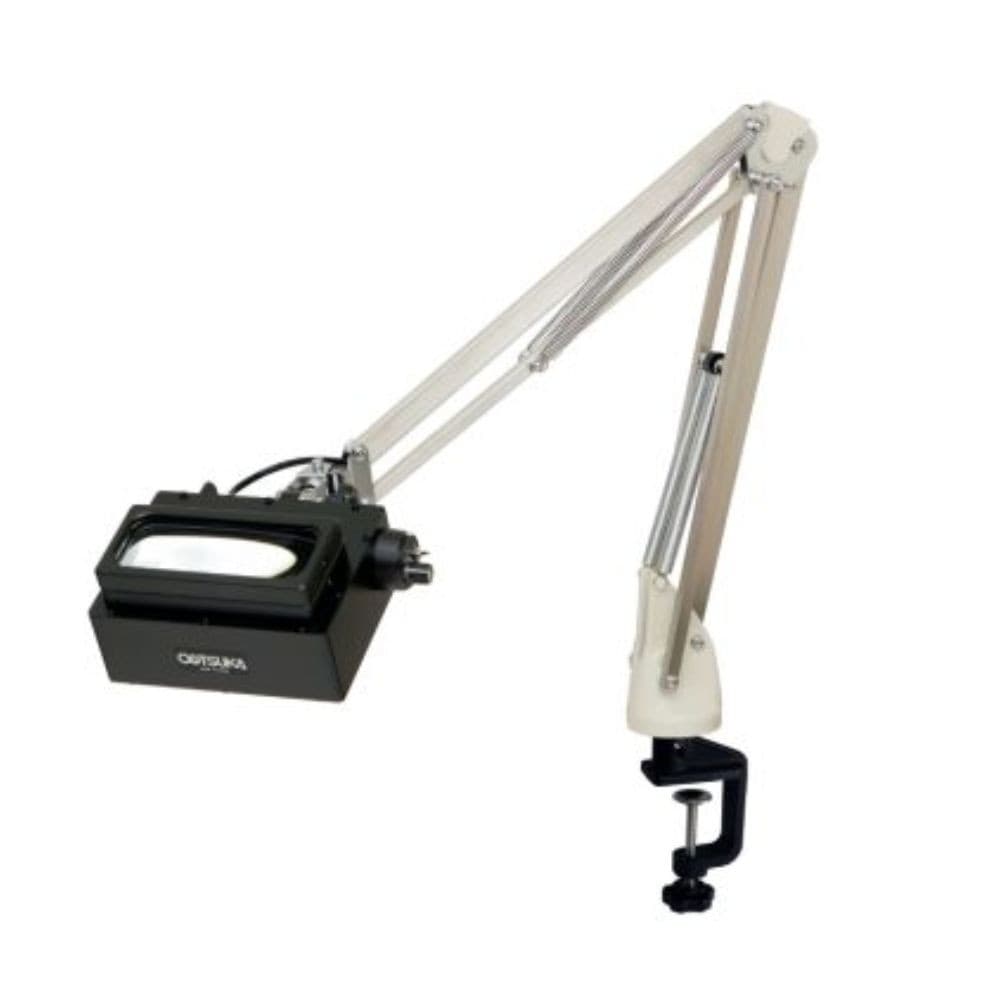

Otsuka SURFLIGHT-130F โคมไฟแว่นขยาย | Table Clamp Type

โคมไฟแว่นขยาย | Table Clamp Type

เป็นโคมไฟแว่นขยายพร้อมระบบไฟส่องสว่างแบบ Coaxial LED (LED Coaxial Illumination Magnifier) ออกแบบมาสำหรับงานตรวจสอบคุณภาพที่ต้องการมองเห็นรอยตำหนิบนพื้นผิวได้อย่างชัดเจน เช่น รอยขีดข่วน รอยบุบ ครีบ (Burr) และความไม่เรียบของชิ้นงาน โดยมีเลนส์กำลังขยายให้เลือกตั้งแต่ 2x, 4x

คุณสมบัติเด่น

• ระบบไฟ Coaxial Illumination แสงจะส่องไปในทิศทางเดียวกับแนวแกนเลนส์ ทำให้สามารถมองเห็นความไม่เรียบของพื้นผิวได้ชัดเจนกว่าการใช้ไฟส่องทั่วไป

• กำลังขยายสลับได้ 2 ระดับ: 2x, 4x

• ใช้เลนส์แก้วคุณภาพสูง พร้อมเคลือบ AR (Anti-Reflection Coating) ลดแสงสะท้อนและลดอาการเมื่อยล้าของสายตา

• เลนส์ทรงสี่เหลี่ยม รูปทรงใกล้เคียงมุมมองของดวงตา ทำให้มองเห็นชิ้นงานได้แบบสามมิติด้วยสองตา

• ปรับความสว่าง LED ได้ หรี่ไฟได้ตั้งแต่ 100% ลงถึง 0%

Lens

• Line Up: 2x, 4x switchable (area magnification) Optical lens glass lens with AR (anti-reflection) coating

• Lens dimensions: Effective diameter130mm×50mm

Input voltage

AC100V - 240V 50/60Hz, Plug Type A

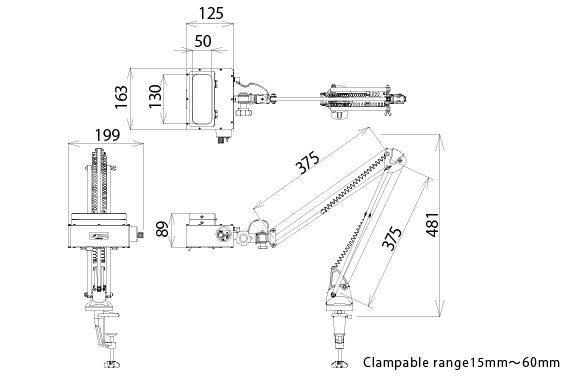

ขนาดโคมไฟ

Main body

• Weight: 3,100 g

• Clamping width (mm): 15-60 (board thickness)

SURFLIGHT Series Lineup

เปรียบเทียบเลนส์ไม่เคลือบ AR และเลนส์เคลือบ AR

เลนส์ไม่เคลือบ (Non-coated lens)

• ค่าการสะท้อนแสง: ประมาณ 8-10%

• ค่าการส่งผ่านแสง: ประมาณ 90-92%

แสงที่ส่งผ่านอยู่ที่ประมาณ 90% ในช่วงแสงที่ตามองเห็น ส่วนที่เหลือประมาณ 10% จะสะท้อนที่ผิวเลนส์ การสะท้อนนี้ทำให้เกิดแสงจ้าและความไม่สบายตา

เลนส์เคลือบ AR (AR-coated lens)

• ค่าการสะท้อนแสง: ประมาณ 1.6%

• ค่าการส่งผ่านแสง: ประมาณ 98.4%

แสงที่ส่งผ่านอยู่ที่ประมาณ 98.4% ในช่วงแสงที่ตามองเห็น ช่วยลดการรบกวนจากแสงสะท้อน และทำให้มองเห็นรายละเอียดของชิ้นงานได้ดียิ่งขึ้น

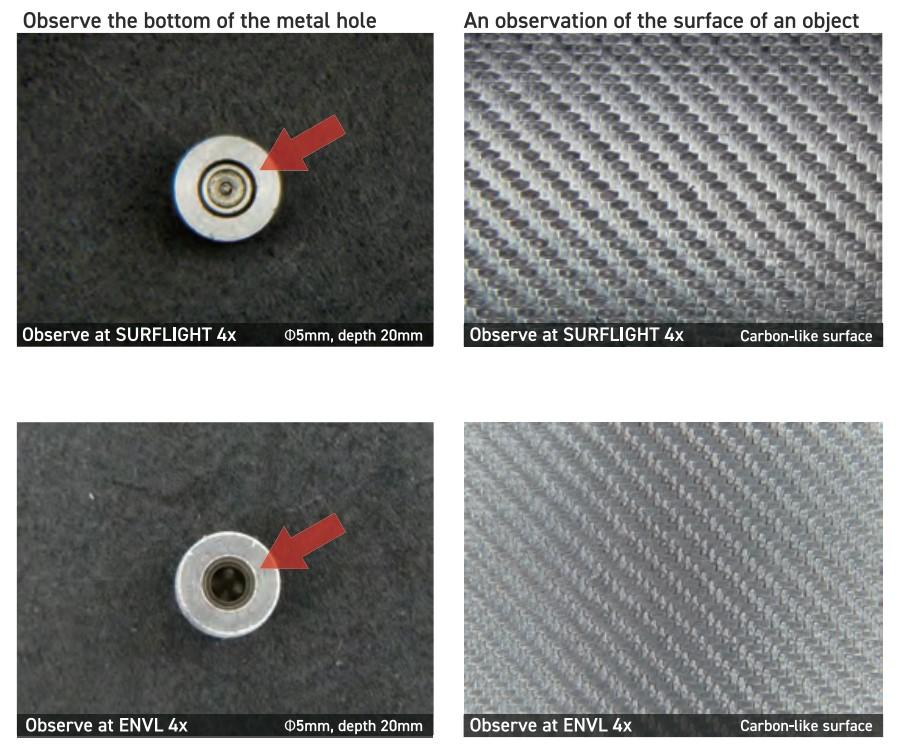

▼ ตัวอย่างการใช้งาน

Specification
