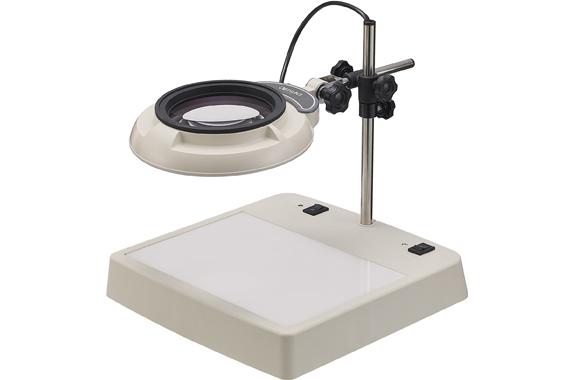

Otsuka SKKL-CL-3X โคมไฟแว่นขยาย (without dimmer) | กำลังขยาย 3 เท่า

โคมไฟแว่นขยาย

เป็นเครื่องมือที่ออกแบบมาเพื่อรองรับงานตรวจสอบอย่างหลากหลาย ด้วยระบบแสงสว่าง 2 รูปแบบในเครื่องเดียว ได้แก่ แสงส่องจากด้านหน้า (Epi-illumination) รอบเลนส์ และแสงส่องจากด้านล่าง (Transillumination) ที่กล่องไฟ ซึ่งสามารถเปิด–ปิดการใช้งานแยกจากกันได้อย่างอิสระ เพื่อให้เหมาะสมกับลักษณะการใช้งาน มาพร้อมหัวโคมแบบบางดีไซน์ใหม่ ใช้หลอดไฟ High Color Quality White LED ให้แสงสว่างคมชัด สีใกล้เคียงความเป็นจริง โคมไฟสามารถเปลี่ยนเลนส์ได้ตามลักษณะการใช้งาน โดยมีเลนส์กำลังขยายให้เลือกตั้งแต่ 2x, 3x, 4x, 6x, 8x, 10x, 12x ไปจนถึง 15x เหมาะสำหรับการส่องดู ตรวจสอบ และค้นหารายละเอียดของชิ้นงานที่ต้องการความละเอียดและความถูกต้องสูง

จุดเด่น

• ตัวเครื่องมาพร้อมไฟส่องสองแบบ ได้แก่ Epi-illumination รอบเลนส์ และ Transillumination ที่กล่องไฟ ไฟทั้งสองแบบสามารถ เปิด–ปิดแยกกันได้ตามงานที่ต้องการตรวจสอบ
• หัวโคมแบบบางออกแบบใหม่ ใช้ LED แบบติดบอร์ด ที่มีค่าการแสดงผลสีสูง (CRI ≧ 90) ทำให้สีและรายละเอียดของชิ้นงานที่มองเห็นมีความถูกต้องและเป็นธรรมชาติ
• มีแผ่นป้องกันและแผ่นกระจายแสงที่ช่วยลดแสงจ้าจาก LED โดยตรง ลดความเหนื่อยล้าของสายตา และลดแสงสะท้อนขณะตรวจชิ้นงานพร้อมช่วยปกป้องทั้งชิ้นงานและหลอดไฟ
• รองรับการตรวจงานหลายรูปแบบ เช่น ความโปร่งแสงของวัตถุ, ตรวจสภาพรอบนอกและภายในของรูเจาะ, ตรวจเลนส์ประเภท fish-eye หรือฟิล์มบางชนิด ซึ่งเพิ่มความหลากหลายในการใช้งาน
• สามารถเปลี่ยนเลนส์ได้ (2x, 3x, 4x, 6x, 8x, 10x, 12x, 15x)

Lens

• Magnifier Lens Magnification Lineup : 2x, 3x, 4x, 6x, 8x, 10x, 12x, 15x
• AR (anti-reflection) Coated Lens Lineup : Available / 2x, 3x, 4x, 6x, 8x, 10x

โดยที่เลนส์จะมีขอบเป็นยางเพื่อให้สามารถเปลี่ยนใส่ได้โดยไม่ต้องใช้เครื่องมืออื่น ๆ ช่วย

ช่วงการวัด

กำลังขยายที่ 3x

Input voltage

100-240V, 50/60 Hz, Plug Type A

ขนาดโคมไฟ

Body

• Weight : 3200 g (Without lens and body weight)
• Virtical/Horizontal Bar (Ø/mm) : Ø16/Ø13

อุปกรณ์ที่มาในชุด

• Main Unit
• 3X-System-Lens x 1

อุปกรณ์เสริม

• 2X-System-Lens
• 3X-System-Lens
• 4X-System-Lens
• 6X-System-Lens
• 8X-System-Lens
• 10X-System-Lens
• 12X-System-Lens
• 15X-System-Lens

Specifications

1. Magnifier Lens Magnification Lineup : 2x, 3x, 4x, 6x, 8x, 10x, 12x, 15x
2. AR (anti-reflection) Coated Lens Lineup : Available / 2x, 3x, 4x, 6x, 8x, 10x
3. Light source : Epi-illumination side LED : High Color Quality White LED (CRI≧90) with Protective cover for diffusion.
                           illumination side LED : White LED (CRI≧80) with Protective cover for diffusion.
4. Input voltage : 100-240V: 50/60 Hz: Plug Type A
5. Power consumption : 12W
6. Operating temperature range : 5℃ ~ 35℃
7. Dustproof and waterproof protection grade : IP30 (indoor use only)

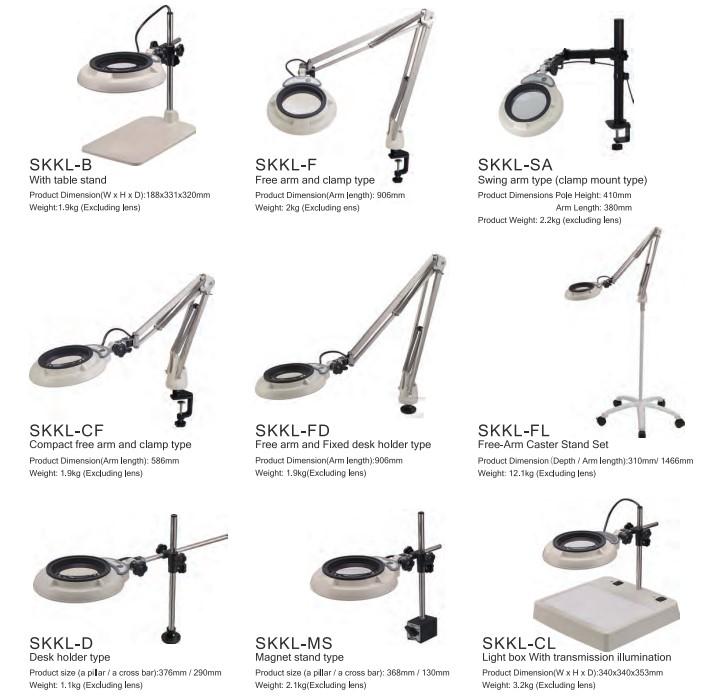

SKKL Series Lineup

มีเลนส์ให้เลือกทั้งหมด 8 ระดับกำลังขยาย ได้แก่ 2x, 3x, 4x, 6x, 8x, 10x, 12x, 15x พร้อมตัวเลือกเลนส์เคลือบ AR ในช่วงกำลังขยายตั้งแต่ 2x ถึง 10x เลนส์ทรงกลมมาตรฐานมาพร้อมไฟ LED และตัวกระจายแสง ช่วยให้แสงสว่างสม่ำเสมอ และสามารถรักษาความเข้มของแสงให้คงที่ได้โดยไม่ต้องใช้ฟังก์ชันปรับความเข้มของแสง

Comfortable AR coating lenses

มีเลนส์ขยายแบบมีไฟให้เลือกหลายระดับกำลังขยาย พร้อมตัวเลือกเลนส์เคลือบ AR (Anti-Reflective) ที่ช่วยลดแสงสะท้อนอย่างมีประสิทธิภาพ ช่วยลดความล้าของสายตาและเพิ่มประสิทธิภาพในการทำงาน ผู้ใช้งานสามารถเลือกเลนส์ให้เหมาะสมกับลักษณะงานและชิ้นงานได้อย่างลงตัว

การเคลือบ AR ช่วยลดการสะท้อนของแสงบนผิวเลนส์ ลดปัญหาแสงจากภายในอาคาร เช่น หลอดฟลูออเรสเซนต์ ที่สะท้อนรบกวนการมองเห็น อีกทั้งยังช่วยเพิ่มปริมาณแสงที่ส่งผ่านภาพขยาย ทำให้ภาพสว่างและคมชัดมากยิ่งขึ้น ส่งผลให้ดวงตาเมื่อยล้าน้อยลง

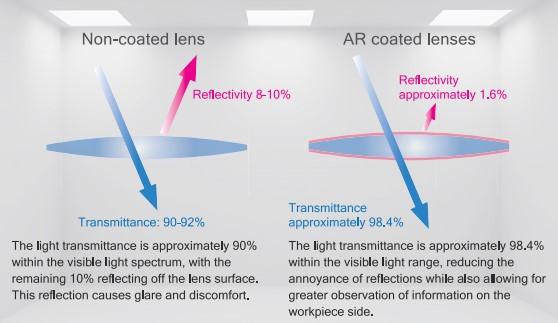

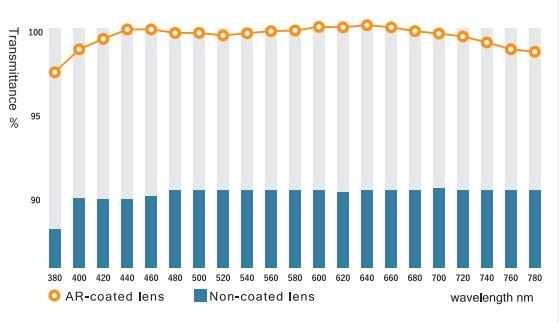

เปรียบเทียบเลนส์ไม่เคลือบ AR และเลนส์เคลือบ AR

เลนส์ไม่เคลือบ (Non-coated lens)

• ค่าการสะท้อนแสง: ประมาณ 8-10%
• ค่าการส่งผ่านแสง: ประมาณ 90-92%

แสงที่ส่งผ่านอยู่ที่ประมาณ 90% ในช่วงแสงที่ตามองเห็น ส่วนที่เหลือประมาณ 10% จะสะท้อนที่ผิวเลนส์ การสะท้อนนี้ทำให้เกิดแสงจ้าและความไม่สบายตา

เลนส์เคลือบ AR (AR-coated lens)

• ค่าการสะท้อนแสง: ประมาณ 1.6%
• ค่าการส่งผ่านแสง: ประมาณ 98.4%

แสงที่ส่งผ่านอยู่ที่ประมาณ 98.4% ในช่วงแสงที่ตามองเห็น ช่วยลดการรบกวนจากแสงสะท้อน และทำให้มองเห็นรายละเอียดของชิ้นงานได้ดียิ่งขึ้น

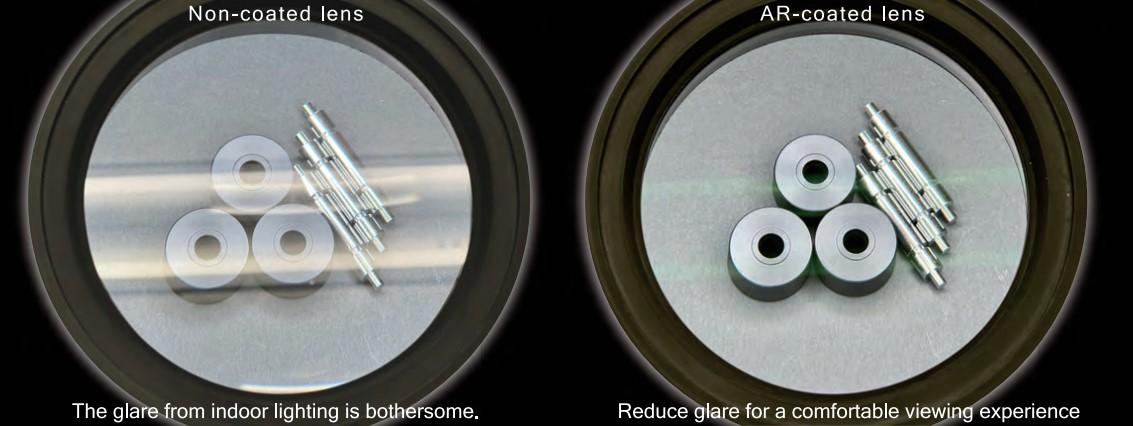

▼ ตัวอย่างการใช้งาน

รุ่นที่รองรับ

LED Illuminated Magnifier

• SKKL, ENVL, ENVL6K, OLIGHT3L

Fluorescent Tube Magnifying LampSKK, ENV, OLIGHT-F, OLIGHT3

• SKK, ENV, OLIGHT-F, OLIGHT3

ระบบแสงสว่าง OLED และ LED

OLED Illuminated Magnifier

• OLIGHT6 Series (O-LIGHT6-B, O-LIGHT6-F, O-LIGHT6-SA)

OLED inspection lighting

• MODELIGHT Series (EL270F, EL270B, EL270T)

ให้แสงสว่างที่นุ่ม ไม่ก่อให้เกิดอาการล้าของดวงตา เหมาะกับการทำงานต่อเนื่องเป็นเวลานาน และช่วยเพิ่มประสิทธิภาพในการตรวจจับข้อบกพร่องของชิ้นงาน

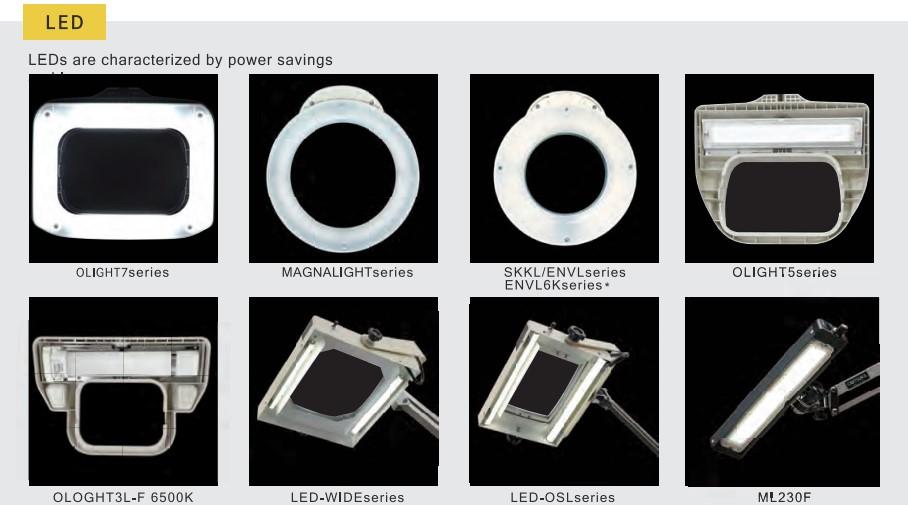

LED Illuminated Magnifier

• OLIGHT7 Series (OLIGHT7-SA, OLIGHT7-F, OLIGHT7-B)
• MAGNALIGHT Series (MGL-SA, MGL-D, MGL-CF, MGL-FD, MGL-F, MGL-MS, MGL-B)
• ENVL6K Series (ENVL6K- ENVL6K-FD, ENVL6K-D, ENVL6K-MS, ENVL6K-F, ENVL6K-B, ENVL6K-CF)
• OLIGHT5 Series (OLIGHT5-SA, OLIGHT5-F, OLIGHT5-B)
• OLIGHT3L6500K (OLIGHT3L-F 6500K)
• ENVL Series (ENVL-SA, ENVL-B, ENVL-CL, ENVL-F, ENVL-CF, ENVL-FD, ENVL-FL, ENVL-D, ENVL-MS)
• SKKL Series (SKKL-SA, SKKL-B, SKKL-CL, SKKL-F, SKKL-CF, SKKL-FD, SKKL-FL, SKKL-D, SKKL-MS)
• LED-WIDE Series (LED-WIDE-2, LED-WIDE-3, LED-WIDE-4)
• LED-OSL Series (LED-OSL-2, LED-OSL-3, LED-OSL-4)
• MODELIGHT Series (ML230F)

เด่นในด้านการประหยัดพลังงาน ให้ความสว่างสูง และมีอายุการใช้งานยาวนาน เหมาะกับการใช้งานทั่วไปในอุตสาหกรรมและงานตรวจสอบ
