VAISALA HMS110 เครื่องส่งสัญญาณค่าอุณหภูมิและความชื้น Outdoor Humidity and Temperature Transmitter
HMS110
HMS110
เครื่องส่งสัญญาณค่าอุณหภูมิและความชื้น Outdoor Humidity and Temperature Transmitter เหมาะสำหรับการใช้งานในการควบคุมคูลลิ่งทาวเวอร์ (Cooling Tower) และการควบคุมเอนทัลปีส่วนต่าง (Differential Enthalpy) ยี่ห้อ VAISALA
สเปค
| ระยะเวลาจัดส่ง | 30-45 วัน |
|---|
คำถามที่พบบ่อย
มีข้อสงสัยเกี่ยวกับสินค้า/บทความ สอบถามชุมชนหรือผู้เชี่ยวชาญของเรา
VAISALA HMS110 เครื่องส่งสัญญาณค่าอุณหภูมิและความชื้น Outdoor Humidity and Temperature Transmitter
เครื่องส่งสัญญาณค่าความชื้นและอุณหภูมิรุ่น HMS110 ถูกออกแบบมาเพื่อให้สามารถวัดค่าได้อย่างแม่นยำสูงในสภาพแวดล้อมภายนอกอาคาร เหมาะสำหรับการใช้งานในการควบคุมคูลลิ่งทาวเวอร์ (Cooling Tower)
และการควบคุมเอนทัลปีส่วนต่าง (Differential Enthalpy) ของอุปกรณ์ประหยัดพลังงาน (Economizers) เนื่องจากเครื่องสามารถส่งสัญญาณเอาต์พุตที่แสดงค่าอุณหภูมิกระเปาะเปียก (Wet-Bulb Temperature),
เอนทัลปี (Enthalpy) และจุดน้ำค้าง (Dew Point) ได้โดยตรง โดยตัวเครื่องติดตั้งเซนเซอร์ HUMICAP® 180R ที่มีความทนทาน ให้มั่นใจในความเสถียรและความแม่นยำของการวัดในระยะยาว
จุดเด่น
เครื่องส่งสัญญาณสำหรับใช้งานภายนอกอาคารที่มีความน่าเชื่อถือ พร้อมด้วยแผ่นบังรังสีดวงอาทิตย์ (Radiation Shield) ติดตั้งมาในตัวเครื่อง
ค่าความแม่นยำของความชื้นสัมพัทธ์อยู่ที่ ±2 %RH
ได้รับการพิสูจน์ด้วยเซนเซอร์ HUMICAP® 180R เพื่อความแม่นยำที่ยาวนาน
ได้รับการสอบเทียบที่สามารถตรวจสอบย้อนกลับได้ตามมาตรฐานแบบ 3 จุด (3-Point Traceable Calibration) พร้อมใบรับรองการสอบเทียบ (Calibration Certificate) ที่มาพร้อมชุด
ค่าเอาต์พุตเริ่มต้นคือความชื้นสัมพัทธ์และอุณหภูมิ นอกจากนี้ ยังสามารถเลือกแสดงเอาต์พุตเป็นอุณหภูมิจุดน้ำค้าง (Dew Point), อุณหภูมิกระเปาะเปียก (Wet-Bulb) และเอนทัลปี (Enthalpy) ได้โดยการเชื่อมต่อกับ PC
รองรับการส่งสัญญาณเอาต์พุตแบบกระแสไฟ 4–20 mA และการสื่อสารผ่านโปรโตคอล Modbus RTU
สามารถปรับแต่งและสอบเทียบหน้างานได้ด้วยเครื่องวัดแบบมือถือรุ่น HM70 หรือเชื่อมต่อกับคอมพิวเตอร์
ระดับการป้องกันน้ำและฝุ่นตามมาตรฐาน IP65
รองรับการใช้งานร่วมกับซอฟต์แวร์ Vaisala Insight บนคอมพิวเตอร์ PC

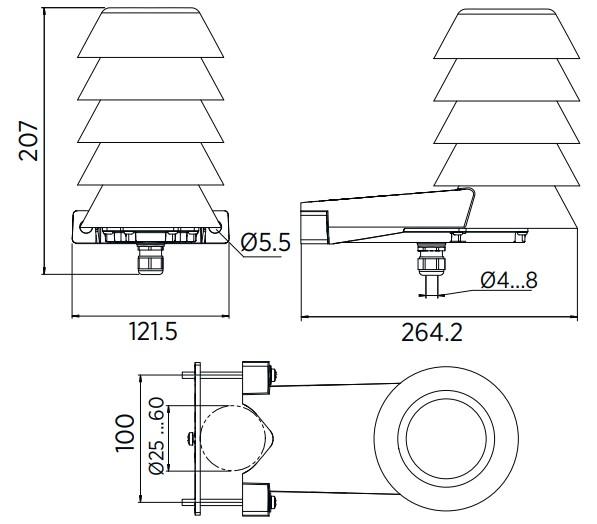

ขนาดสินค้า
(in mm)
Max. wire size | 1.5 mm2(AWG 16) |
|---|---|
Standard housing color | White (RAL9003) |
Housing material | PC + 10 %GF (UL-V0 approved) |
Spare parts and accessories
Conduit fitting + O-ring (M16 × 1.5 / NPT1/2 Inch) | 210675SP |
|---|---|
Conduit fitting + O-ring (M16 × 1.5 / PG9, RE-MS) | 210674SP |
Fastening set HMS110 | 237805 |
Membrane filter | ASM210856SP |
Terminal block, blue | 236620SP |
USB cable for PC connection | 219690 1) |
Connection cable for HM70 hand-held meter | 219980SP |
HUMICAPâ 180R sensor | HUMICAP180R |
1) Vaisala Insight PC software for Windows available www.vaisala.com/insight.
Specifications
Type | Outdoor, RH+T |
|---|---|
Output | 2-wire, current output Modbus RTU (configurable model) |
IP rating | IP65 |
Inputs and outputs
Devices ordered with analog output
Analog outputs | 4 … 20 mA, loop powered |
|---|---|
Loop resistance | 0 … 600 Ω |
Supply voltage | 20 … 28V DC at 600 Ω load 10 … 28V DC at 0 Ω load |
Devices ordered with Modbus output
Interface | RS-485, not isolated, no line termination |
|---|---|
Default serial settings | 19200 bps N 8 2 |
Protocols | Modbusâ RTU |
Supply voltage | 10 … 28 V DC |
Measurement performance
Relative humidity
Measurement range | 0 ... 100 %RH |
|---|---|
Stability in typical HVAC applications | ±0.5 %RH/year |
Humidity sensor | Vaisala HUMICAPâ 180R |
Accuracy at temperature range +10 … +30 °C (+50 … +86 °F) | 0 … 90 %RH ±2 %RH 90 … 100 %RH ±3 %RH |
Accuracy at temperature range -20 … +10 °C, +30 … +60 °C (-4 … +50 °F, +86 … +140 °F) | 0 … 90 %RH ±3 %RH 90 … 100 %RH ±4 %RH |
Accuracy at temperature range -40 … -20 °C (-40 … -4 °F) | 0 ... 100%RH ±4 %RH |
Temperature
Measurement range | -40 … +60 °C (-40 … +140 °F) |
|---|---|
Accuracy at +20 °C (+68 °F) | ±0.2 °C (±0.36 °F) |
Temperature dependence | ±0.01 °C/°C |
Temperature sensor | Pt1000 RTD Class F0.1 IEC 60751 |
Calculated parameters
Factory calibration uncertainty at 20 °C (+68 °F) | ±1.5 %RH/±0.2 °C |
|---|---|
Measurement range for dew point temperature and wet bulb temperature | -40 … +60 °C (-40 … +140 °F) |
Measurement range for enthalpy | −40 … 1530 kJ/kg (−9.6 … 648 BTU/lb) |
Accuracy of the calculated parameters should be calculated at the actual condition based on the RH and temperature specification.
Accuracy at 20 °C (68 °F) and 80 %RH
Dew point | ±0.7 °C (1.2 °F) |
|---|---|
Wet bulb temperature | ±0.5 °C (0.9 °F) |
Enthalpy | ±1.6 kJ/kg (0.7 BTU/lb) |
Operating environment
Operating temperature | -40 … +60 °C (-40 … +140 °F) |
|---|---|
Operating humidity | 0 … 100 %RH |
Maximum wind/flow speed | 30 m/s (67 mph) |
Storage temperature | -40 … +60 °C (-40 … +140 °F) |
Compliance
EU directives and regulations | EMC Directive (2014/30/EU) RoHS Directive (2011/65/EU) amended by 2015/863 |
|---|---|
Electrical safety | EN 61326‑1, industrial environment |
EMC emissions | CISPR 32 / EN 55032, Class B |
Compliance marks | CE, RCM |
